带金条格拉斯顿网眼布金属网格结构

　　在工业筛分、物料分级、建筑防护、设备隔离等多个工程场景中，金属网格构件的选型直接影响整套系统的运行稳定性与使用寿命，这款带金条的Locker Gladston网格结构，正是针对常规编织网易变形、孔径精度不足、承重能力弱的痛点优化设计的。从实际应用场景来看，这类网格既可以用在矿山物料输送线的末端分级环节，对粒径差异较小的矿石、砂石颗粒做精准筛分，也能安装在设备检修区域的防护围挡位置，兼顾通风透光与安全防护需求，部分对装饰质感有要求的商业空间隔断、幕墙内层支撑结构，也会选用这类带金属亮条的网格构件，在实现结构功能的同时兼顾视觉效果。

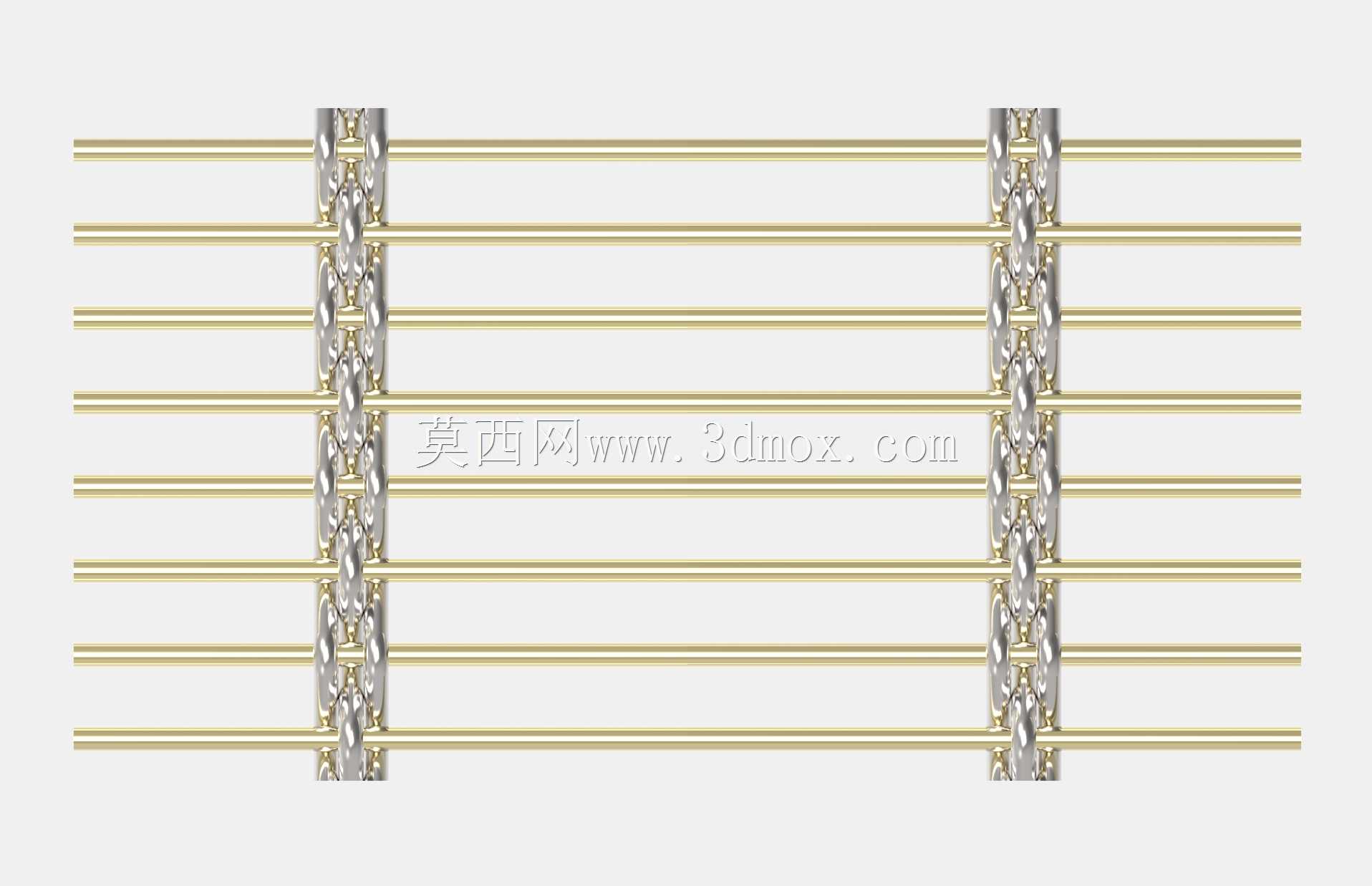

　　设计这款网格结构时，首先要平衡的是网格的通透率与结构刚性，常规纯编织金属网在长期受物料冲击、外力挤压的工况下，很容易出现网丝移位、孔径变形的问题，导致筛分精度下降、防护间隙超标，因此在结构排布上采用了横向金条与纵向编织金属丝交错锁合的结构，横向金条作为主要的受力承托构件，承担大部分垂直于网面的冲击载荷与静压力，纵向编织丝则通过螺旋绞合的方式与横向金条紧密锁止，避免横向金条在长期使用中出现间距偏移。网格的单孔孔径设定为80mm×10mm，这个尺寸参数是经过多场景工况验证的：在筛分场景下，10mm的窄边尺寸可以精准拦截粒径超过10mm的片状、条状物料，80mm的长边尺寸则能保证足够的通透率，避免物料卡堵在网孔内；在防护场景下，10mm的间隙可以防止操作人员的手指误伸入设备危险区域，同时不会过度遮挡视线与通风路径。

　　从安装边界来看，这款网格的横向金条采用等间距平行排布，单根金条的直径与纵向编织丝的绞合节距做了匹配设计，安装时可以直接通过压条固定在支撑框架上，不需要额外做网面张紧结构——因为横向金条本身的刚性足够维持网面的平整度，不会像软质编织网那样出现松弛下垂的问题。在做配套框架设计时，需要注意网格的边缘预留量，因为纵向编织丝在网面边缘的绞合收尾位置会有少量的结构突出，框架的压合位置需要避开这个收尾段，压在横向金条的实心段上，才能保证固定的可靠性，避免长期使用中出现网面从压条处滑脱的问题。

　　从功能特性上看，交错锁合的结构让整个网格形成了一个整体受力的网状结构，当局部受到冲击载荷时，载荷会通过绞合点快速分散到相邻的横向金条与纵向编织丝上，避免局部应力集中导致单根网丝断裂。横向金条的表面做了光滑处理，在筛分物料时可以减少物料与网面的摩擦阻力，降低湿黏物料挂网堵孔的概率，同时金属亮面的质感也能满足装饰场景的外观需求。在做三维建模时，需要重点还原纵向编织丝的螺旋绞合形态，以及绞合段与横向金条的贴合关系，不能简单用交叉穿插的结构代替，因为实际生产中纵向丝是通过编织工艺紧密缠绕在横向金条上的，两者之间没有多余的间隙，这个细节直接影响后续做有限元受力分析时的结果准确性，如果建模时预留了不合理的间隙，会导致仿真计算时出现应力集中的误判，影响后续的结构优化判断。

　　针对不同的使用工况，这款网格的材质搭配也可以做灵活调整，比如在有腐蚀介质的化工筛分场景，可以将横向金条与纵向编织丝都更换为316L不锈钢材质，在普通建筑防护场景则可以选用成本更低的镀锌碳钢材质，横向金条也可以根据承重需求调整直径，不需要改变整体的网格排布逻辑，这种模块化的结构设计让这款网格可以适配更多的工程场景，不需要针对每个场景重新做整体结构设计，只需要调整材质与构件尺寸参数即可，大幅降低了设计选型与生产加工的成本。在实际安装过程中，两块网格的拼接位置需要保证相邻两块的横向金条处于同一条直线上，拼接间隙控制在2mm以内，避免出现过大的间隙导致物料泄漏或者防护失效，拼接处的压条需要同时压合两块网格的边缘金条，保证拼接位置的结构强度与网面其他位置一致。
