油气平台辐射屏蔽用带防护网压力容器

　　在陆上油气处理站、海上采油平台的火炬放空区、燃烧臂周边区域，热辐射是影响周边敏感设备运行寿命、运维人员作业安全的核心风险因素之一，常规的隔热板存在重量大、风阻高、易被盐雾腐蚀的问题，这款带金属丝网屏蔽结构的压力容器，正是针对这类高辐射热工况做的配套防护设计。设备核心承压部分采用标准卧式椭圆封头罐体结构，罐体底部设置两个带法兰的工艺接口，分别用于介质进出与排污、安全阀安装，接口位置做了局部补强处理，避免开孔处应力集中带来的疲劳损伤，罐体整体被蓝色型材焊接的框架完全包覆，框架底部预留了地脚安装孔位，可直接通过膨胀螺栓或焊接方式固定在平台钢结构基座上，不需要额外做混凝土基础，适配海上平台紧凑的安装空间。

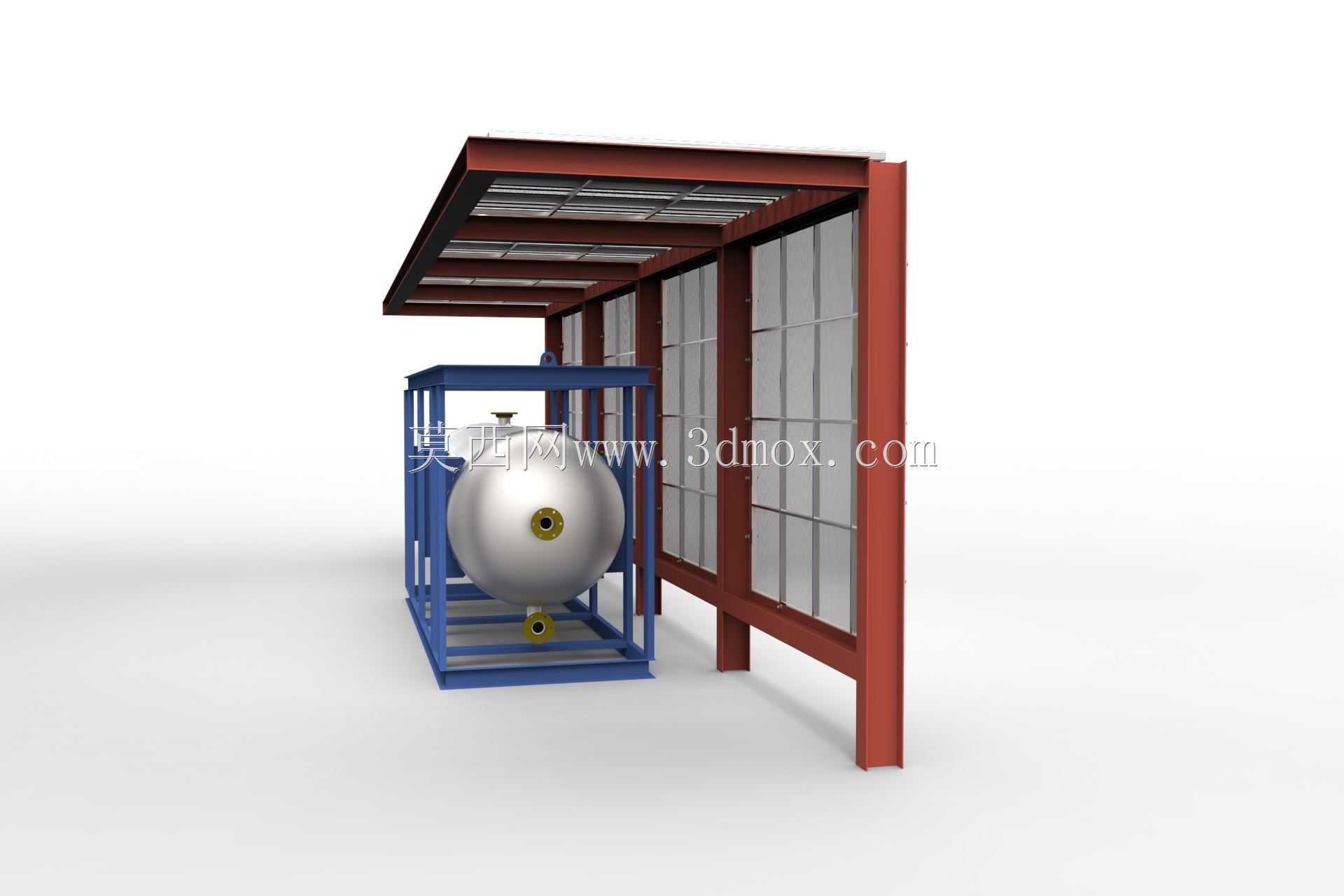

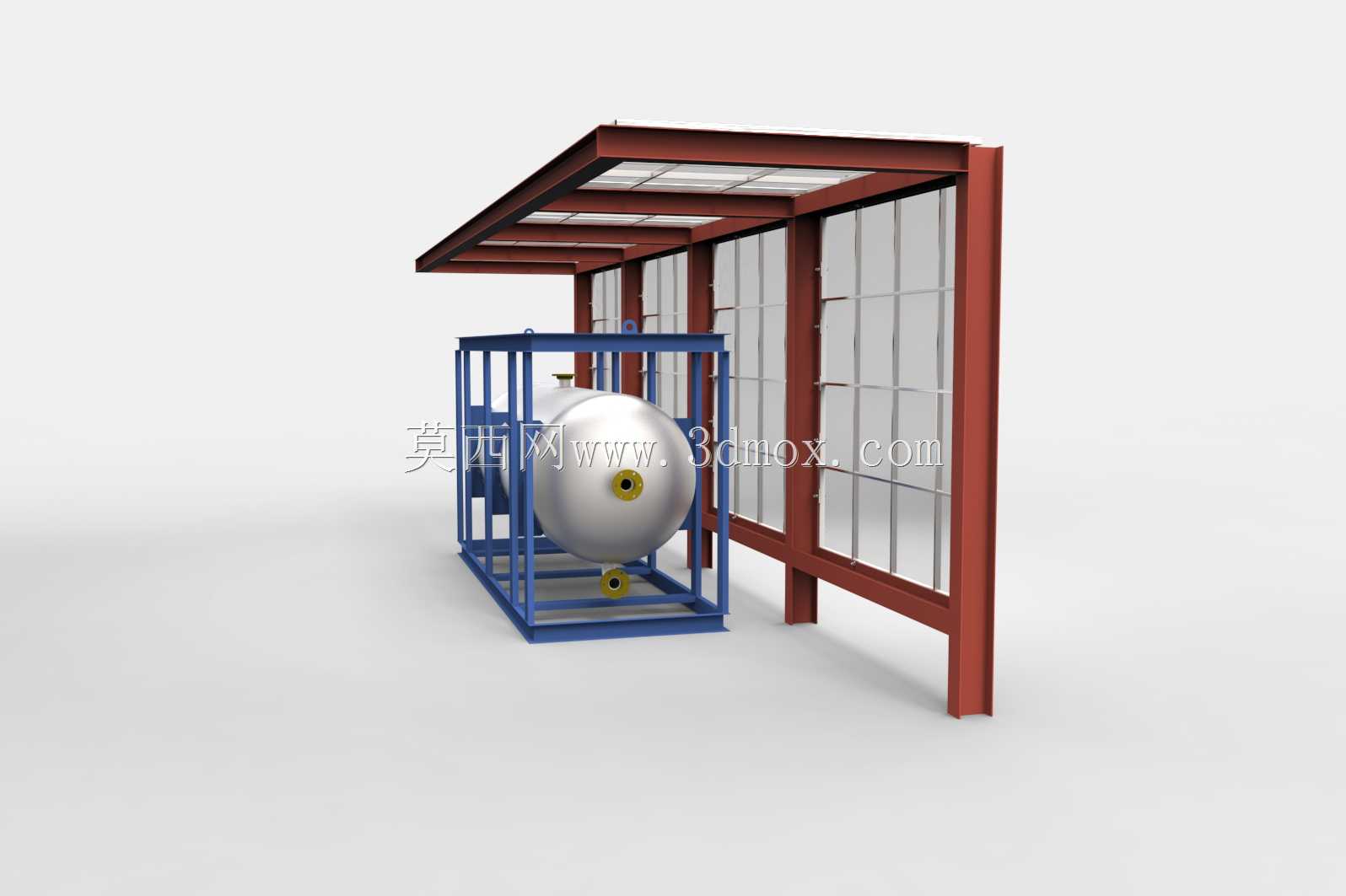

　　紧邻承压罐体的是红棕色型钢焊接的屏蔽网支撑框架，框架上固定多块拼接式金属丝网屏蔽单元，丝网采用斜纹编织的高铬镍合金丝，网孔尺寸控制在3-5mm区间，既可以阻挡85%以上的燃烧辐射热穿透，又不会形成密闭挡风面，在海上强风工况下能大幅降低结构所受风载荷，避免支撑结构被强风撕裂。从安装边界来看，整套设备的总长度控制在4.2米以内，屏蔽网侧的最大外伸距离不超过1.8米，总高度控制在2.8米，完全适配平台常规的层间高度与管线排布间距，不会和周边的工艺管线、电缆桥架产生干涉。设计过程中优先考虑了运维便利性，承压罐体的框架与屏蔽网支撑框架采用螺栓连接而非满焊固定，后期需要对罐体做无损检测、防腐补涂作业时，可快速拆除相邻的屏蔽网单元，

　　不需要动用火焰切割设备，适配油气区域的动火作业管控要求。丝网单元采用模块化快装结构，每块丝网通过压条与螺栓固定在支撑框上，单块重量不超过15kg，两名运维人员即可完成更换，不需要动用吊装设备。不同于常规压力容器只考虑自身承压性能的设计思路，这款设备在初始建模阶段就同步做了热辐射仿真与风载荷仿真，将屏蔽网的安装角度设置为与垂直面呈8度夹角，可将反射的辐射热导向侧上方空旷区域，避免反射热影响另一侧的作业通道；罐体与屏蔽网之间预留了600mm的检修通道，运维人员可直接进入通道检查罐体表面的腐蚀情况、接口密封状态，不需要额外搭设检修平台。在实际应用场景中，这类带屏蔽结构的压力容器多布置在距离火炬燃烧点15-30米的区间内，

　　用于储存缓冲密封气、仪表风，或者作为小型气液分离罐使用，金属丝网除了屏蔽辐射热之外，还能阻挡燃烧产生的高温积灰、飞溅火星落到罐体表面，破坏罐体的防腐涂层。罐体的鞍座与支撑框架之间设置了橡胶减震垫，可抵消平台设备运行、海浪冲击带来的微幅振动，避免接口处出现疲劳泄漏。建模过程中对丝网的编织结构做了简化处理，采用等效透风率的面单元替代逐根丝建模，既保证了整体结构的尺寸准确性，又控制了模型的整体容量，方便后续做整体布局校验、施工模拟时调用。屏蔽网顶部设置了带倾斜角度的防雨檐，采用镂空格栅板制作，不会阻挡热流上升，同时能避免雨水直接冲刷罐体顶部的焊缝，减少焊缝处的积水腐蚀风险。支撑框架的所有型材连接处都做了倒角过渡，避免尖锐棱角划伤运维人员，所有外露螺栓都采用不锈钢防盗螺栓，适配海边高盐雾的腐蚀环境。
