F1学生车用MOSFET开关单元外壳结构

　　这套结构针对学生方程式赛车的动力电控回路设计，核心承载MOSFET功率开关组件，解决赛车动力通断过程中的大电流载流、组件防护与安装适配问题。在学生方程式赛事的实际工况里，动力回路的开关单元需要承受起步、加速、制动能量回收过程中的瞬时大电流冲击，同时要应对赛道行驶带来的持续振动、路面飞溅的泥水与砂石侵袭，还要满足整车内紧凑的安装空间限制，这套外壳结构正是围绕这些实际工程需求展开设计。

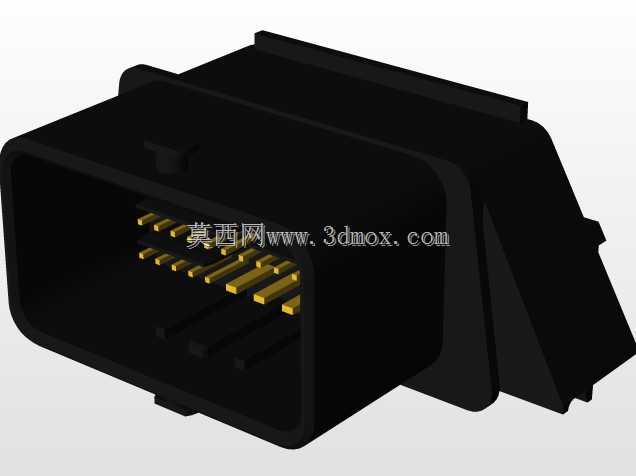

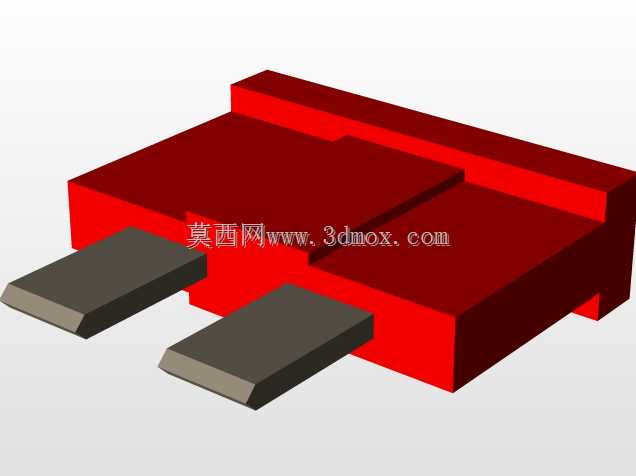

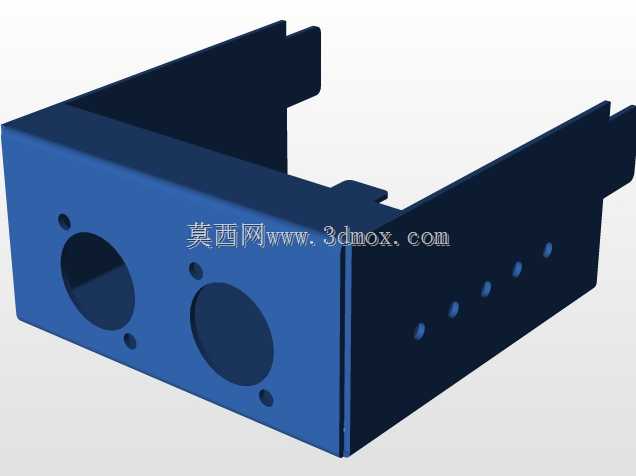

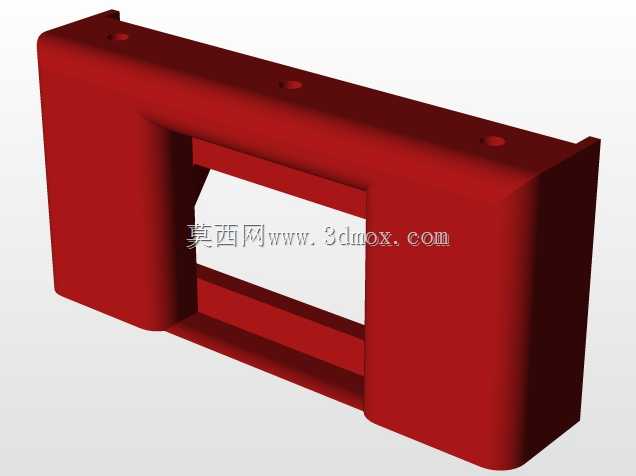

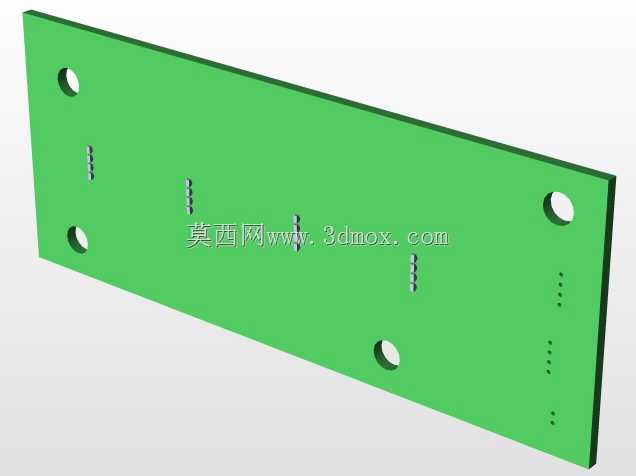

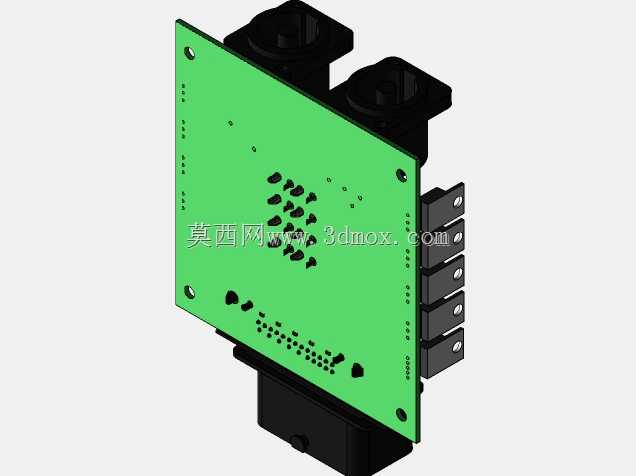

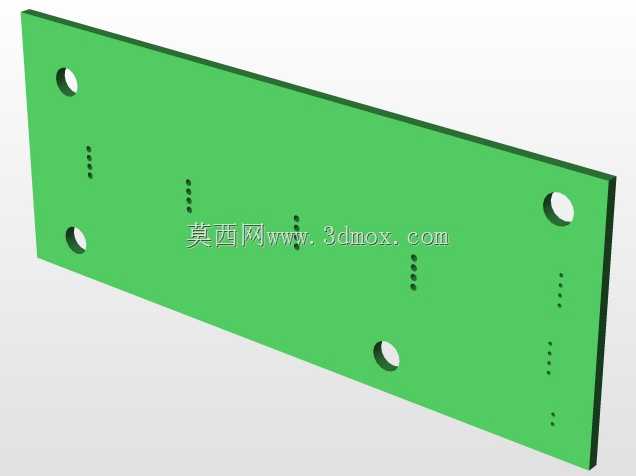

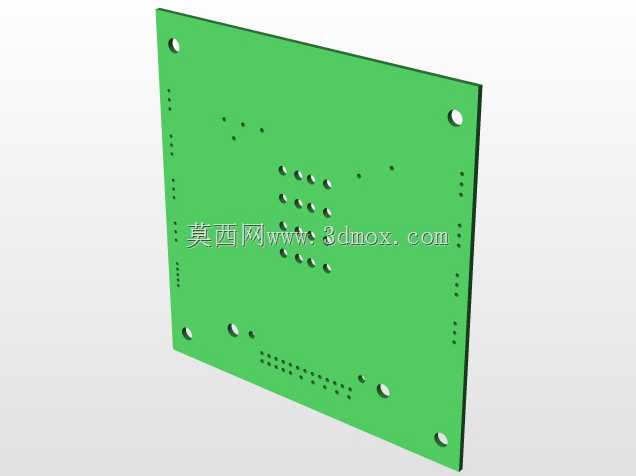

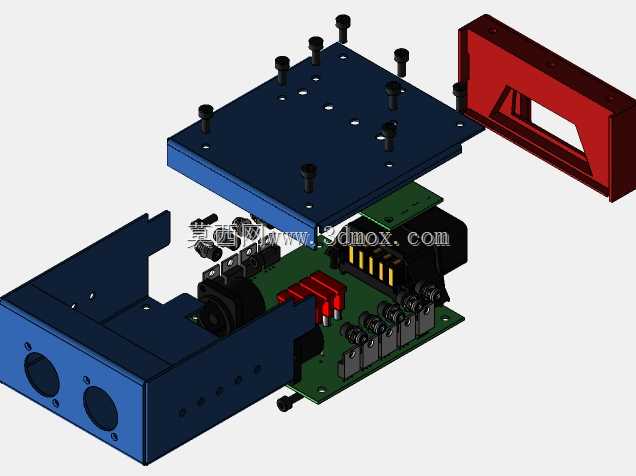

　　从功能特性来看，外壳采用分体式组合结构，下部腔体直接承载PCB功率板，板上的MOSFET管、接线端子、缓冲电容等元件都能在腔体内获得定位空间，腔体侧壁预留的圆形开孔对应动力线的进出位置，避免线束走线时出现过度弯折，同时能配合密封件实现线束位置的防护，阻挡赛道上的杂物进入腔体内部接触带电元件。上部盖板通过多组螺栓与下部腔体连接，螺栓的排布沿着腔体边缘均匀设置，保证盖板压紧后整个腔体的接缝处受力均匀，不会因为赛车长期振动出现连接松动，盖板上开设的多个小孔一方面可以作为功率元件的辅助散热通道，让MOSFET工作时产生的热量能够通过空气对流散出，另一方面也能作为内部元件的观察孔，在不拆盖板的情况下快速检查内部接线端子的状态。侧面的红色安装支架是整套结构与赛车车架的连接载体，支架上的镂空结构在保证结构强度的前提下尽可能降低了整体重量，符合赛车设计的轻量化要求，支架的连接孔位匹配赛车车架上的标准安装点，不需要额外制作转接件就能完成固定，大幅减少装车时的适配工作量。

　　设计过程中优先考虑了功率元件的散热与绝缘防护需求，腔体内部预留了足够的电气安全间隙，不同极性的导电部件之间的距离满足低压大电流回路的绝缘要求，避免赛车行驶过程中因为振动导致元件移位出现短路风险。外壳的内壁与PCB板之间预留了缓冲空间，可以根据实际装配需求添加绝缘垫片或者导热衬垫，既能够增强PCB板的抗振性能，也能将MOSFET工作时产生的热量传导到金属外壳上，扩大散热面积，避免长时间大电流工作时元件出现过热失效。上下壳体的配合面采用平面贴合设计，加工时容易保证配合精度，装配时可以在贴合面添加密封胶条，满足雨天行驶或者湿滑赛道的防水要求，防止水汽进入腔体导致电路故障。

　　从安装边界来看，整套结构的外形轮廓充分考虑了学生赛车驾驶舱侧方的电控安装空间，整体呈规则的长方体形态，没有突出的异形结构，能够嵌入车架钢管围成的安装区域内，不会与周边的线束、制动管路、转向机构等部件产生运动干涉。下部腔体的底部预留了PCB板的固定柱，PCB板通过螺丝直接固定在腔体内部的柱位上，不需要额外增加固定支架，装配流程简单，赛事检修时只需要拆开上部盖板就能完成元件更换与接线检查，大幅缩短赛事中的维修时间。侧面的安装支架与下部腔体采用刚性连接，连接位置做了加强结构，能够承受赛车过弯、加速时产生的惯性力，不会因为长期受力出现连接断裂或者结构变形。

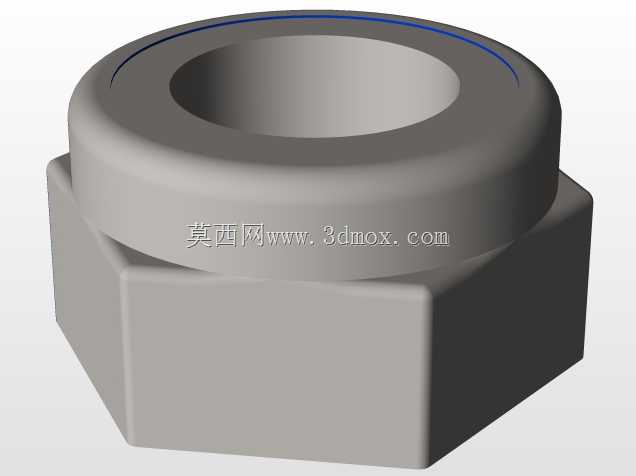

　　在实际赛事应用场景中，这套开关单元外壳不仅承担物理防护作用，还能对内部功率回路起到电磁屏蔽效果，减少大电流通断时产生的电磁干扰对赛车上的传感器、数据采集模块的影响，保证赛车电控系统的信号稳定性。结构上的分体设计也方便根据不同赛事的规则要求调整内部元件布局，比如更换不同电流等级的MOSFET模块、调整接线端子的位置时，只需要对腔体内部的固定柱位置做小幅修改，不需要重新设计整套外壳结构，具备很强的适配扩展性。所有的连接螺栓都采用标准件规格，赛事现场可以快速找到替换件，不需要准备特殊规格的紧固件，符合学生赛事的备件筹备要求。
