贴片式多引脚通用半导体封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装型半导体元件的选型与装配适配，直接决定整板的空间利用率与生产良率。这类多引脚贴片封装的半导体元件，是板级电路里实现信号处理、电源管控、逻辑运算功能的核心载体，区别于传统通孔插装元件，其无引线或短引线的结构设计，能够适配回流焊、波峰焊的自动化SMT生产流程，大幅降低人工插件的工序成本，同时缩减元件在PCB板面的占用面积，适配当下便携电子设备轻薄化的设计趋势。

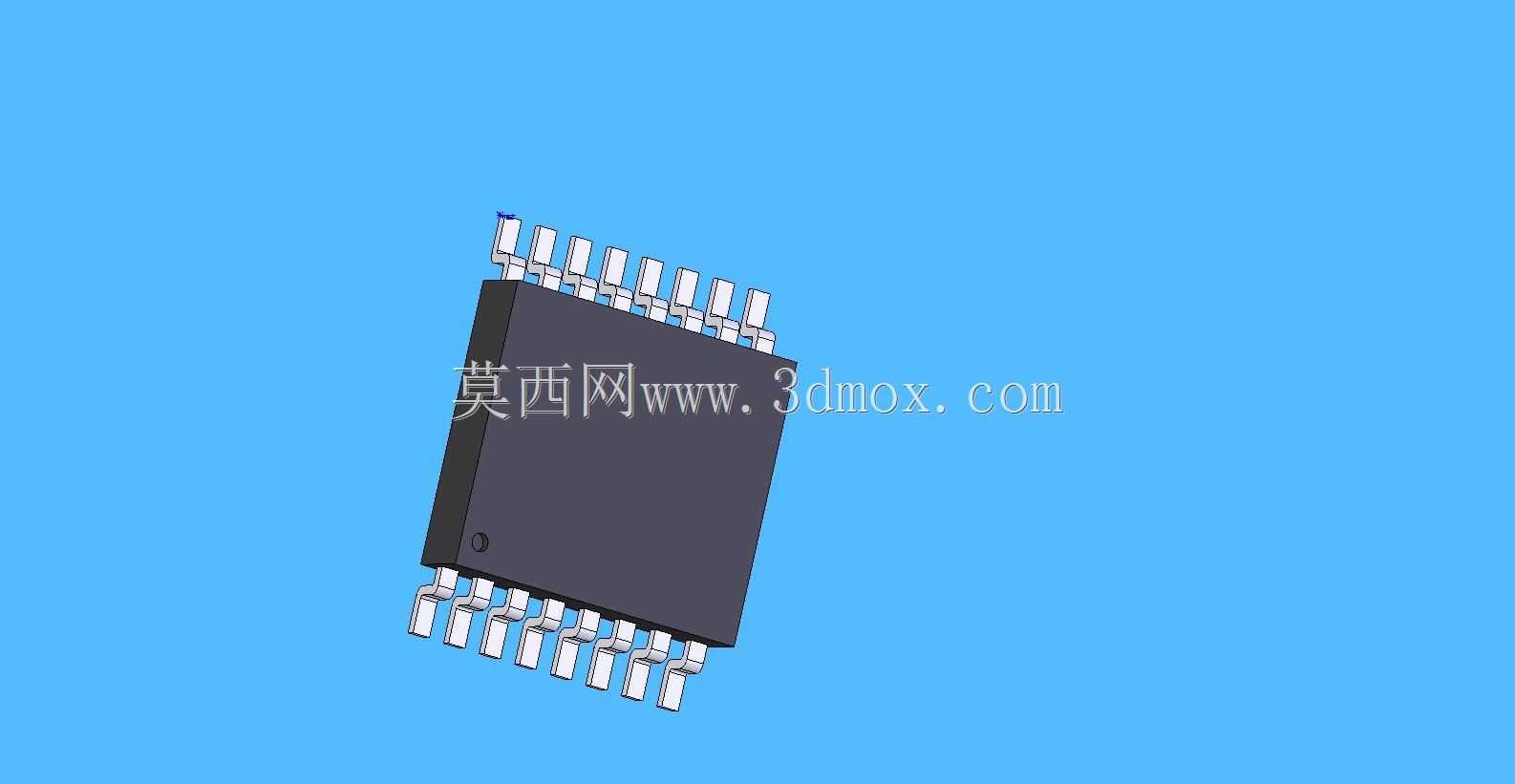

　　从结构设计逻辑来看，该类元件采用黑色环氧树脂塑封主体作为核心芯片的保护载体，内部通过键合丝完成硅片引脚与外部引出端子的电气连接，两侧对称排布的鸥翼型金属引脚，在设计时充分考虑了焊接后的应力释放需求——当PCB板在高低温循环工况下出现热胀冷缩形变时，弯折的引脚结构能够通过自身微变形吸收形变应力，避免引脚与焊盘连接处出现开裂、虚焊等失效问题。引脚的排布间距遵循行业通用的表面贴装封装标准，相邻引脚的中心距、引脚伸出塑封体的长度、引脚宽度与厚度参数，均匹配通用SMT钢网开口设计规范，生产环节无需定制特殊治具即可完成贴装，适配现有绝大多数中高速贴片机的供料、识别、贴装流程。

　　在实际应用场景中，这类通用半导体封装可适配小功率信号处理芯片、电源管理芯片、接口转换芯片等多种半导体裸片的封装需求，广泛应用在路由器、交换机、智能手机、工业采集模块、车载电子控制单元等设备的主板电路中。设计三维模型时，需要严格还原塑封体的外形倒角、引脚的弯折弧度与共面度参数：引脚共面度是影响焊接良率的核心指标，建模时需保证所有引脚的底部焊接面处于同一平面，公差控制在0.1mm以内，避免贴装时出现个别引脚悬空导致的焊接不良；塑封体顶部的小型定位标记，在模型中也做了精准还原，用于生产环节识别元件的引脚方向，避免反向贴装导致的电路功能失效。

　　从安装边界维度考量，建模时除了还原元件自身的实体尺寸，还预留了符合PCB设计规范的安装避让空间：元件本体下方与PCB板面之间的间隙，适配焊锡厚度与清洗工序的空间需求，元件四周预留的维修空间，满足后期返修时热风枪操作、烙铁焊接的操作余量，不会出现相邻元件距离过近导致的返修困难。引脚的金属部分建模还原了镀锡层的表面质感，结构上区分了引脚与塑封体的结合段、弯折段、焊接段三个部分，每个部分的尺寸参数均匹配实际量产元件的规格，能够直接导入PCB布局软件进行干涉检查，也可用于自动化产线的贴装路径仿真、焊接温度场仿真分析，帮助结构工程师在设计阶段提前预判装配风险，减少打样迭代次数。

　　不同于定制化的特殊封装元件，这类通用封装的半导体元件在供应链端有充足的备货，不同厂商的同规格封装元件可实现pin to pin兼容替换，在电路设计时选型灵活，不会出现单一供应商断供导致的生产停滞问题。模型构建时严格遵循JEDEC相关封装标准，所有外形尺寸、引脚位置、公差范围均与量产实物保持一致，既可以用于教学演示环节的电子元件结构展示，也可用于虚拟装配训练、数字孪生板卡的构建，为电子设备的结构设计、生产仿真提供精准的三维数据支撑。
