适配方程式赛事的车载储物车顶箱结构设计

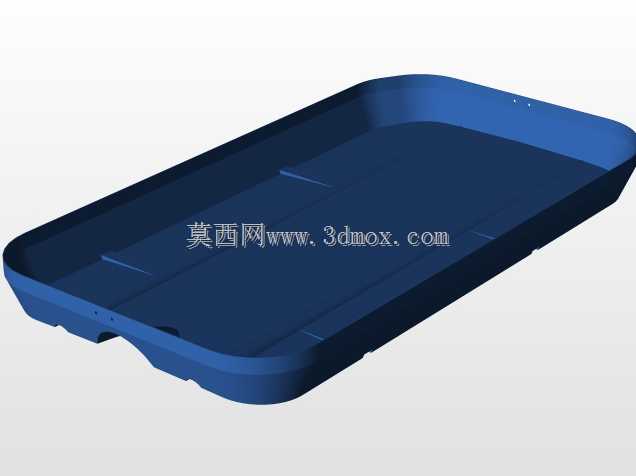

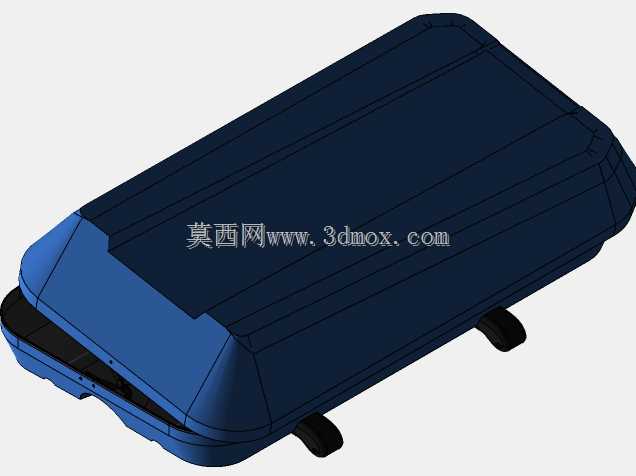

　　这款车顶箱的开发初衷，是面向大学生方程式赛事的车队外出参赛、日常训练转场的实际载物需求，区别于民用市场通用的大容量车顶箱，设计阶段完全围绕赛事场景的特殊载物需求做适配，没有冗余的装饰性结构，所有造型和结构细节都服务于实际使用场景。从安装边界来看，这款箱体的底座安装点位完全适配5系车型原厂车顶纵梁的孔位间距，不需要额外打孔改装，底座的四个固定支脚做了弧度适配，贴合车顶的曲面造型，安装后不会出现局部悬空的应力集中点，支脚内部预留了缓冲胶垫的安装槽，避免长期行驶震动磨损车顶漆面，同时胶垫的压缩量经过测算，在高速行驶时可以抵消部分风振带来的箱体窜动。箱体的开合结构采用了单侧铰接的上翻式设计，铰链的阻尼力矩经过匹配，

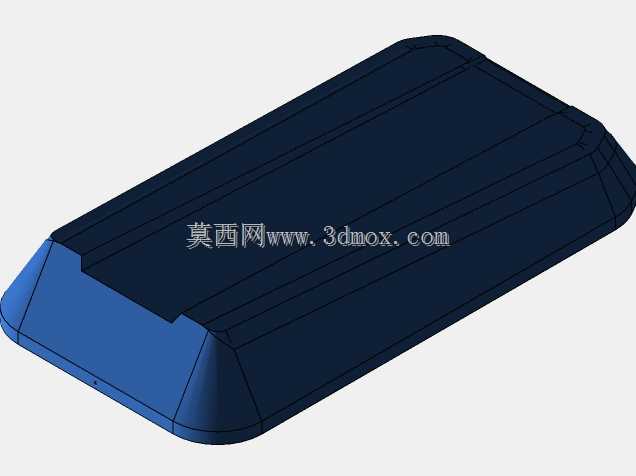

　　开启角度可以稳定停留在45度到70度区间，不会因为户外阵风突然闭合砸伤取放物品的人员，箱体的密封沿口做了双层唇边结构，外层唇边阻挡行车过程中的雨水冲刷，内层唇边阻隔灰尘渗入，即使在雨天高速行驶，箱体内也不会出现渗水情况，满足赛事转场过程中遇到复杂天气的使用需求。箱体的外形做了低风阻优化，前端做了切角导风造型，上盖表面的凸起筋条并非装饰结构，而是对应内部的储物分区做的加强结构，上盖采用薄壁加筋的结构设计，在控制整体重量的前提下，保证高速行驶时不会因为风压产生形变，筋条的走向顺着气流方向布置，不会产生额外的风噪。从内部储物空间来看，箱体内部做了模块化的分区预留，靠近车头的区域可以放置赛事用的头盔、汉斯护具等个人防护装备，

　　中间区域可以放置工具包、数据采集设备，靠近车尾的区域预留了绑带固定位，可以固定备用的传感器、线束等易散落的小零件，内部的边角都做了圆弧过渡，没有尖锐的凸起，避免取放物品时刮伤装备或者人员。箱体的锁止结构采用了双侧按压式锁扣，锁扣的锁紧力经过匹配，行驶过程中不会因为震动自行脱开，锁芯位置做了防水挡片，避免雨水渗入锁孔造成锈蚀。设计阶段还考虑了赛事场景下的快速拆装需求，四个固定支脚的锁紧结构采用快拆式扳把设计，不需要额外工具，单人就可以在五分钟内完成箱体的安装或者拆卸，不需要车队额外安排人员配合。箱体的材质选型上，上盖和底座都采用了耐候性工程塑料，可以适应-30℃到60℃的环境温度区间，不会因为夏季暴晒出现形变，

　　也不会因为冬季低温出现脆裂，表面的纹理做了细磨砂处理，轻微的划痕不会影响外观，日常使用不需要特殊维护。不同于民用款车顶箱追求大容积的设计思路，这款箱体的整体高度控制在320mm以内，安装后整车总高度不会超过2米，满足大部分地下车库的限高要求，车队进出酒店、赛事维修区的地下停车场不需要拆卸箱体，减少转场过程中的工作量。箱体的边角都做了大圆弧过渡，符合道路行驶的外凸出物法规要求，不会对周边车辆或者行人造成额外的安全隐患。在结构强度验证阶段，针对箱体的固定点做了拉拔力测试，单个固定点可以承受1500N的拉拔力，满足高速急刹、颠簸路面行驶时的固定强度要求，不会出现箱体脱落的风险。上盖的承重能力也做了对应设计，在车辆静止状态下，上盖表面可以承受100kg的瞬时载荷，方便人员临时踩踏拿取车顶更高位置的物品，日常使用过程中如果有少量积雪堆积，也不会造成上盖凹陷。箱体内部的容积经过精准核算，刚好可以满足一支20人规模的方程式车队短途参赛的随身工具和防护装备装载需求，不会因为容积过大造成风阻升高，也不会因为容积不足无法装载必要的装备，平衡了载物能力和行驶能耗之间的关系。
