电动汽车换电站快速电池更换作业装置

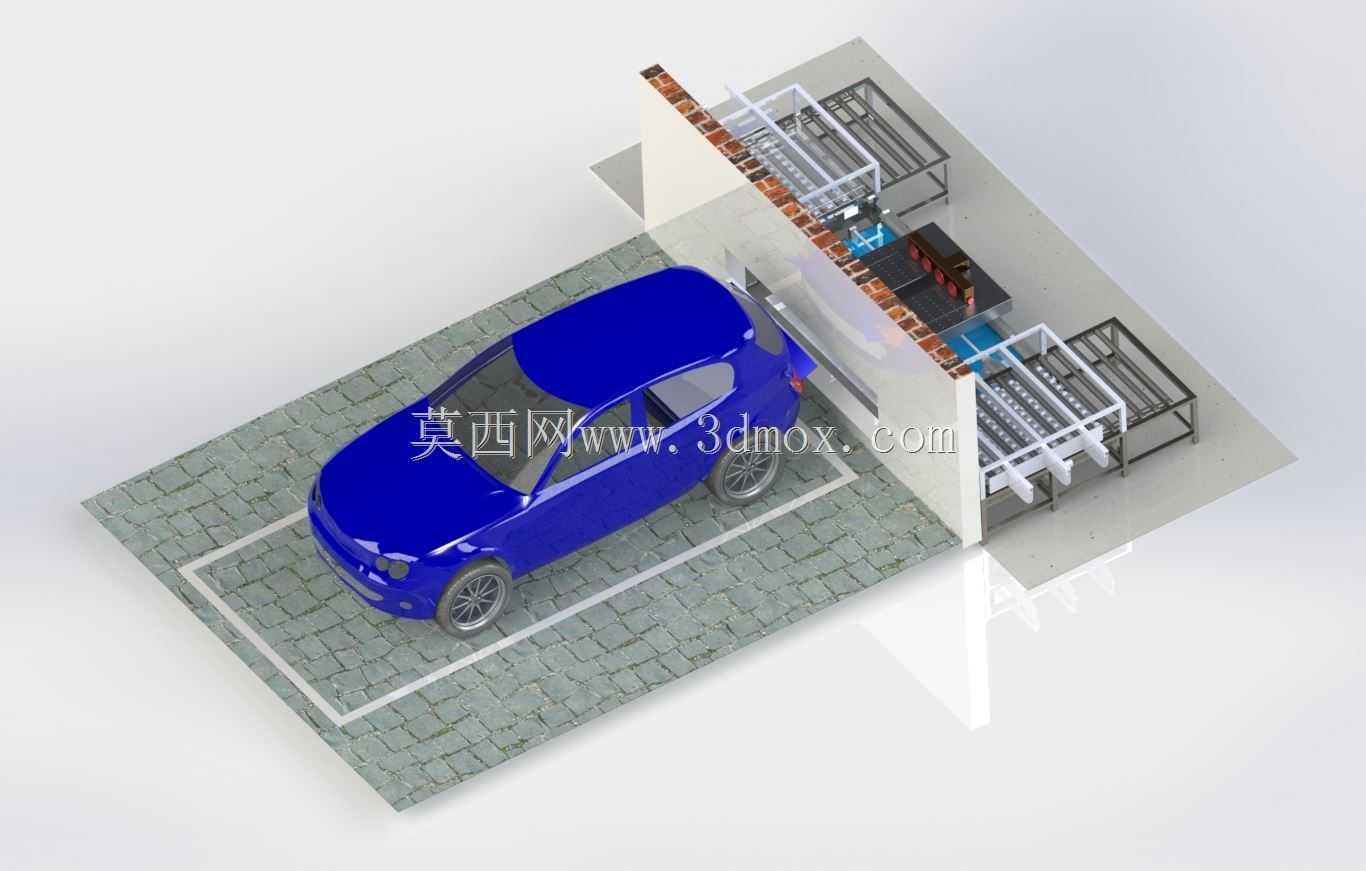

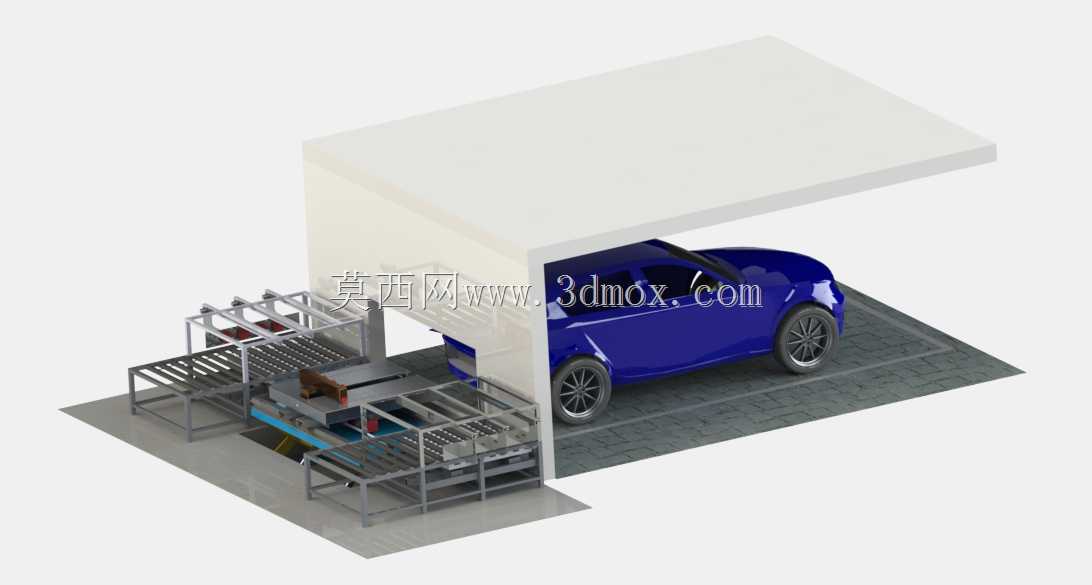

　　这套换电作业装置主要面向城市公共补能场景、商用车队集中运维场站、高速服务区补能点部署，解决当前纯电车型充电等待周期长、低温环境下充电效率折损明显、私家车位充电桩安装受限的实际痛点，相比传统快充补能模式，单台车补能耗时可压缩至燃油车加油的同等时长，大幅提升车辆运营周转效率，尤其适配巡游出租车、网约车、城市配送物流车这类日均运营里程长、补能时间窗口紧张的运营类车型。整套装置采用站房式半封闭布局，车辆驶入停靠区域后，无需人工打开发动机舱或电池舱盖，全程通过自动化机构完成电池定位、解锁、拆卸、转运、满电电池安装、锁止的全流程作业，人工仅需完成车辆初始停靠引导与最终作业确认，最大程度降低人为操作失误带来的接插件损伤、电池对位偏差问题。

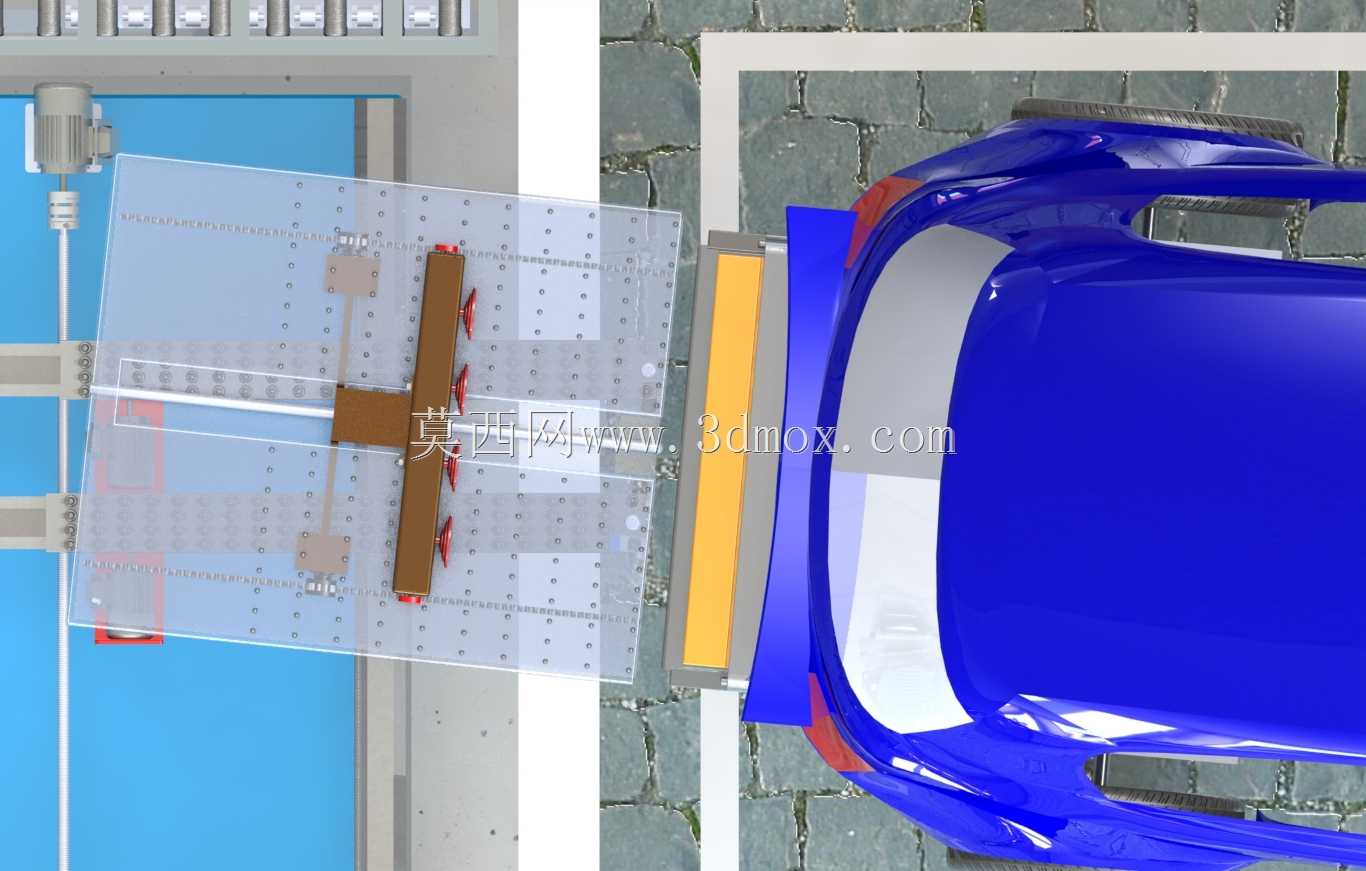

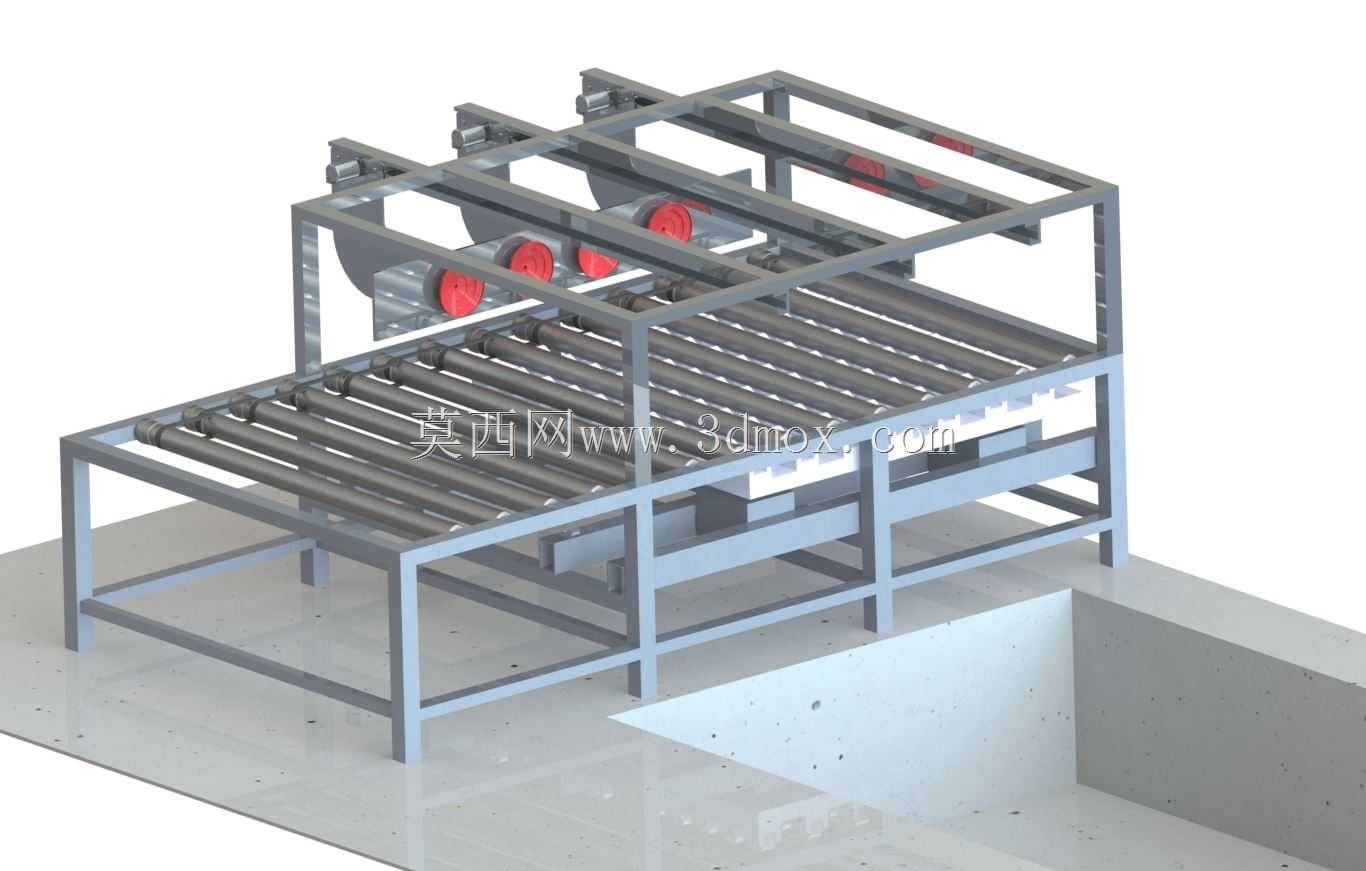

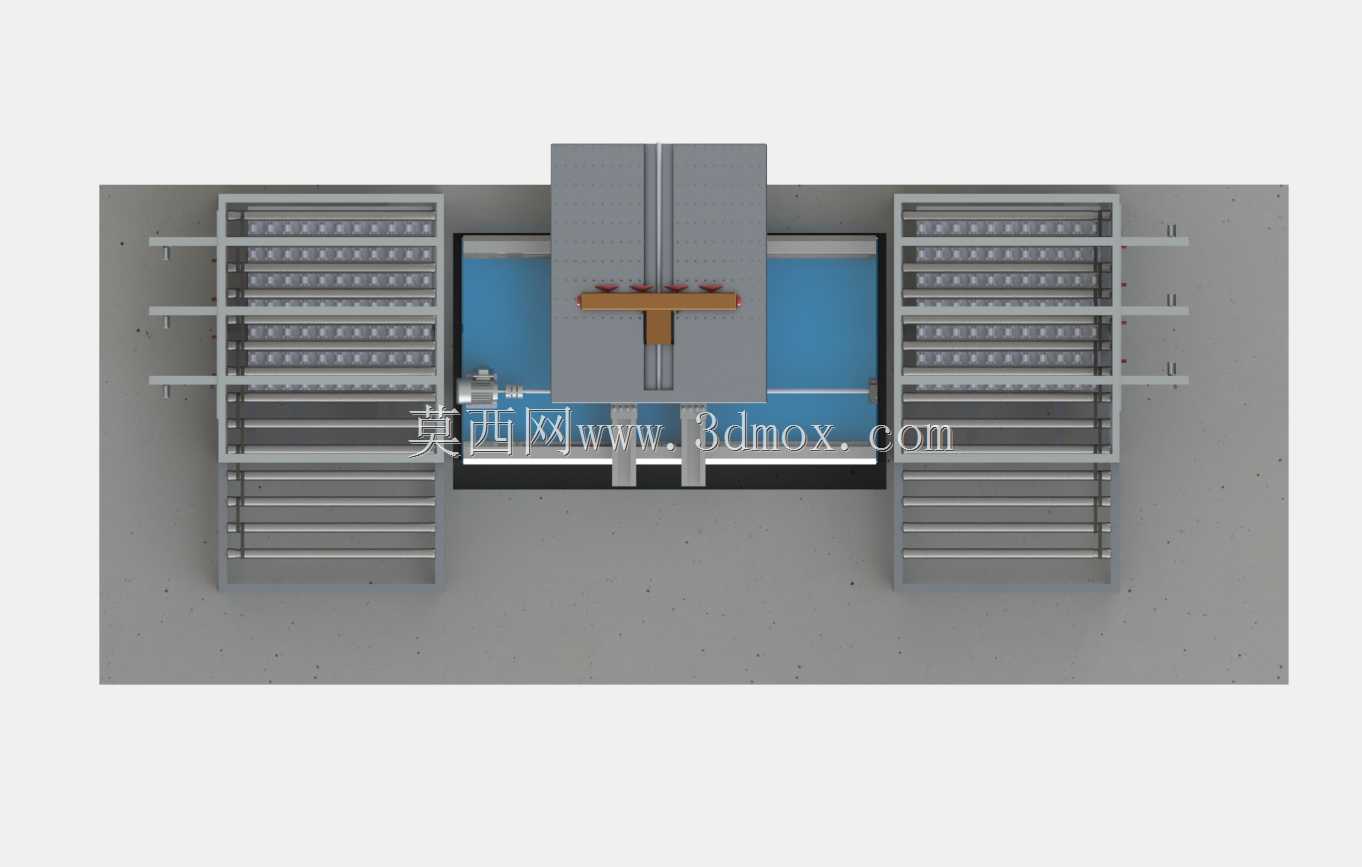

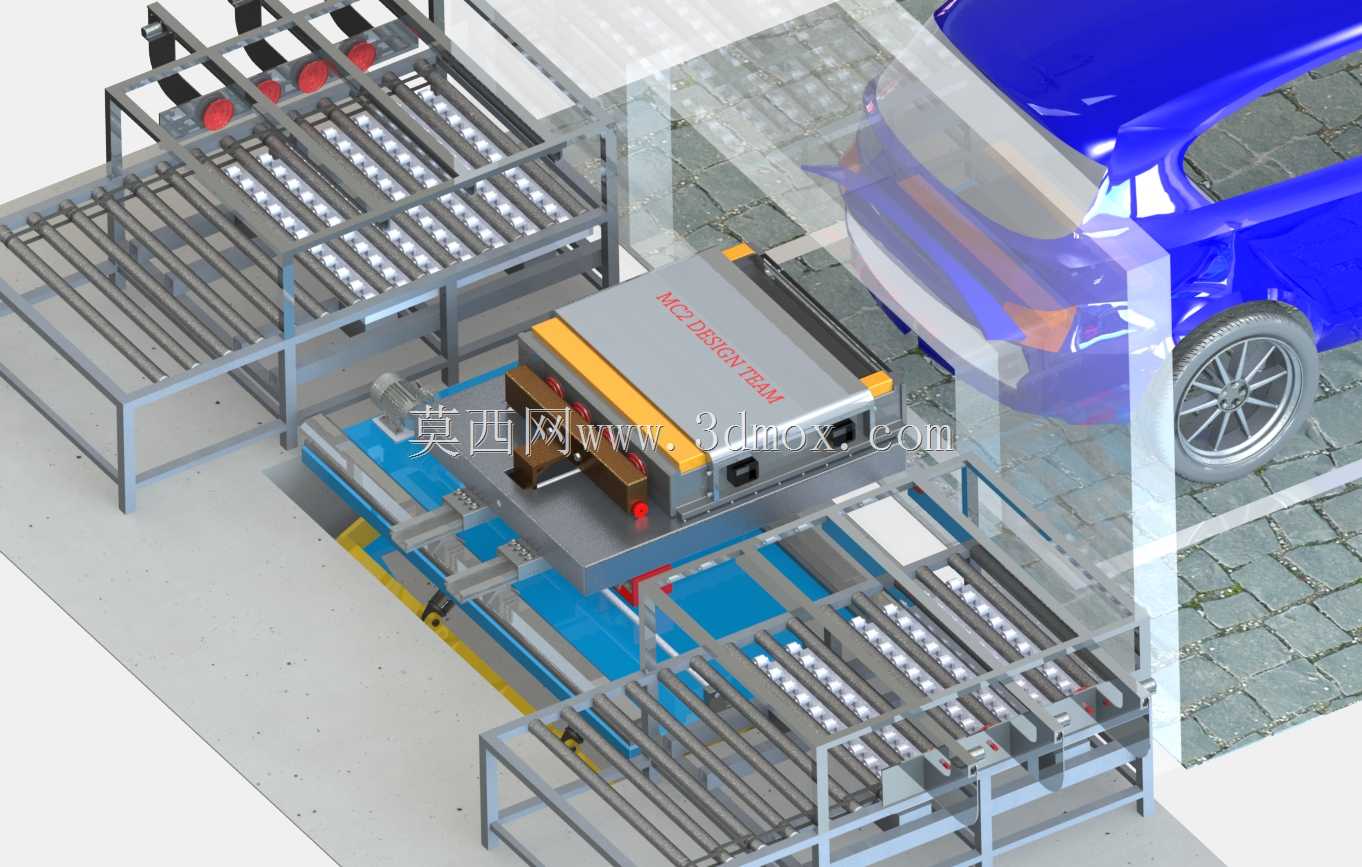

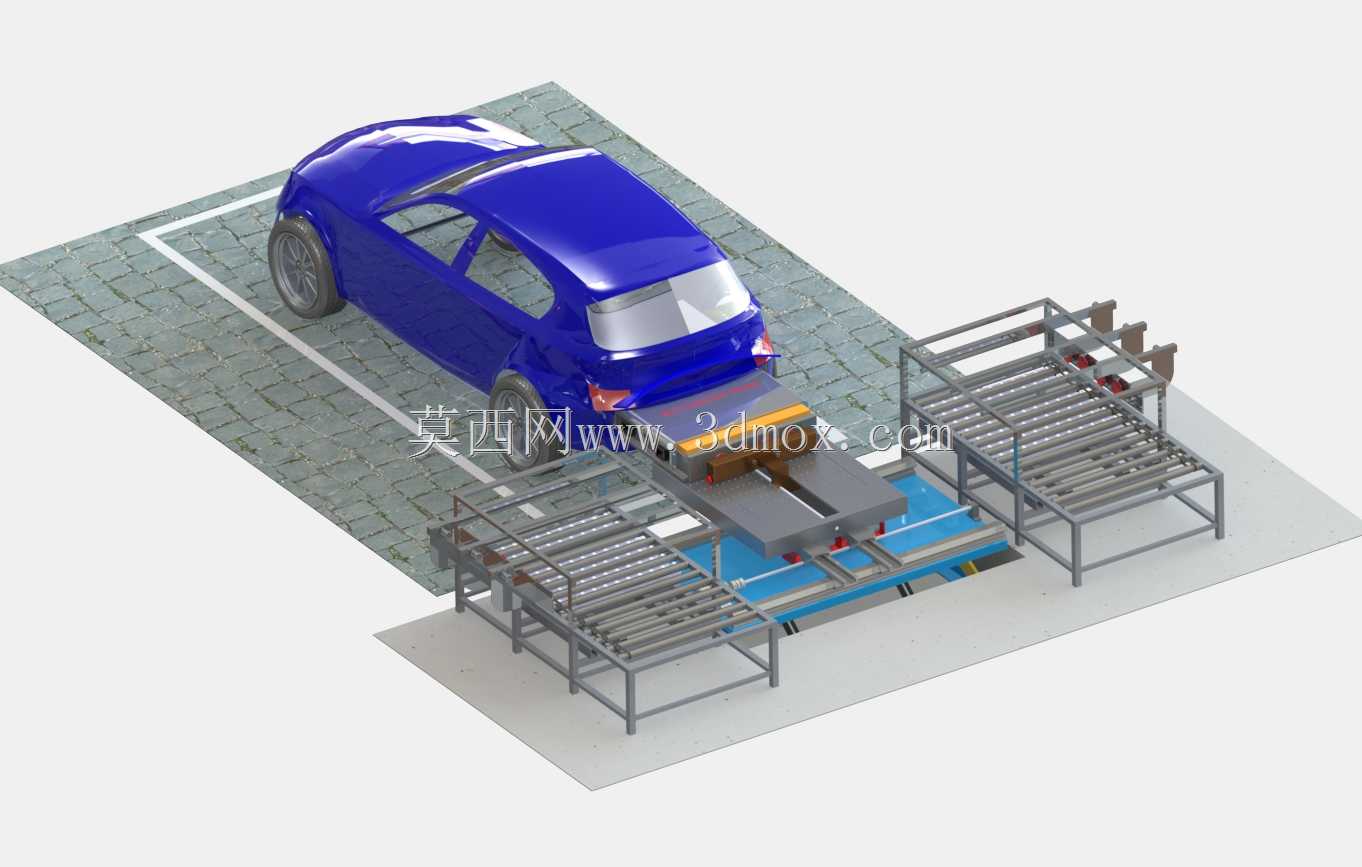

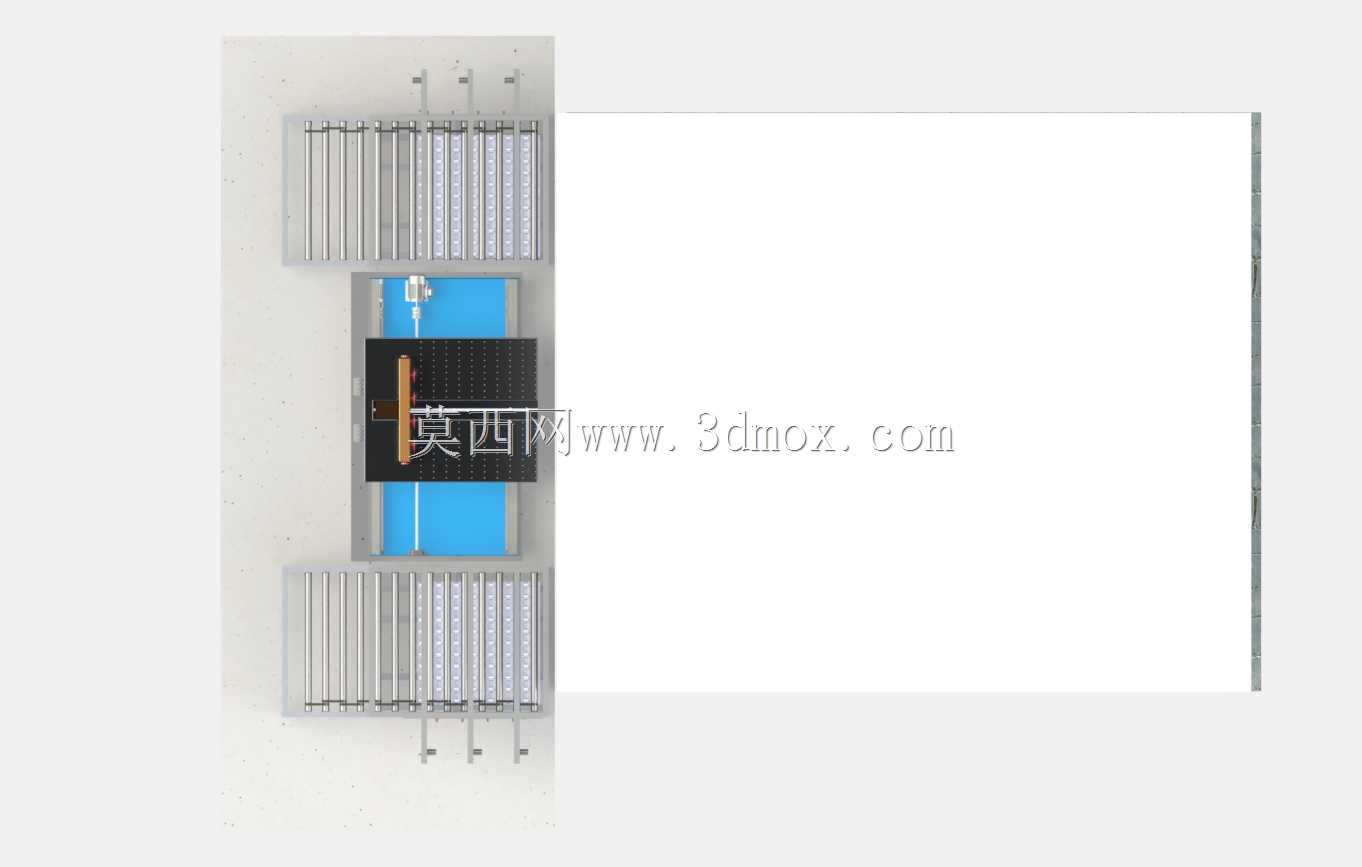

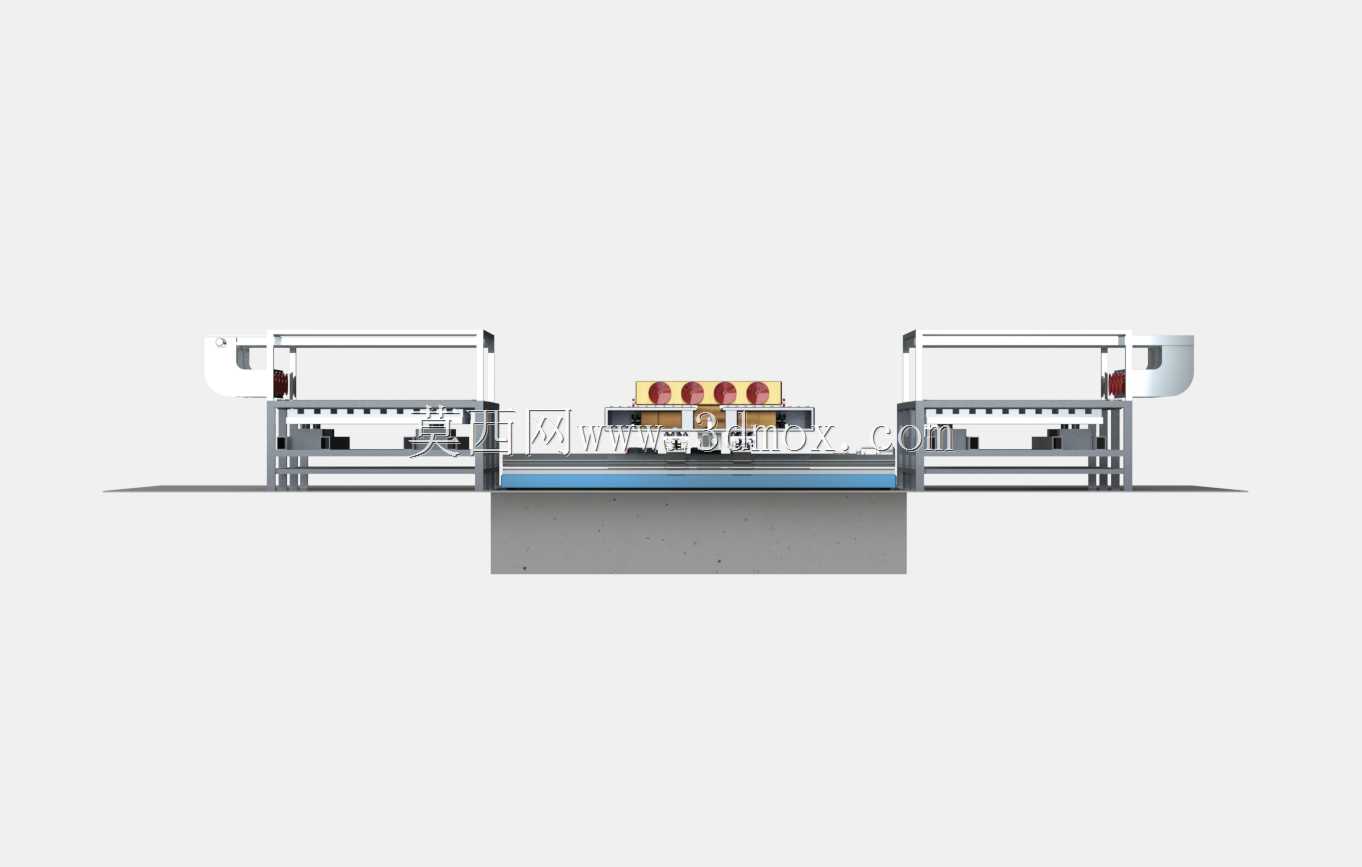

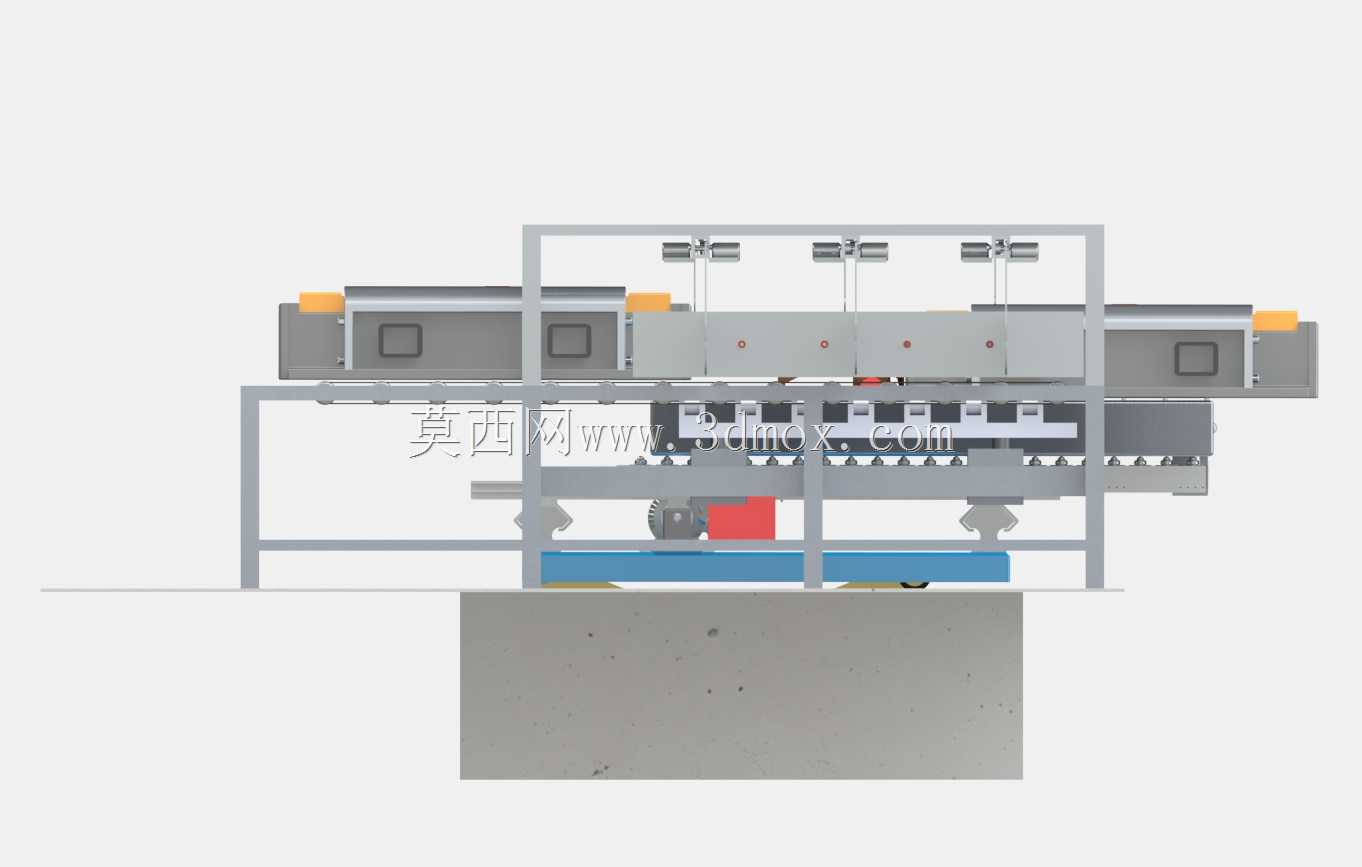

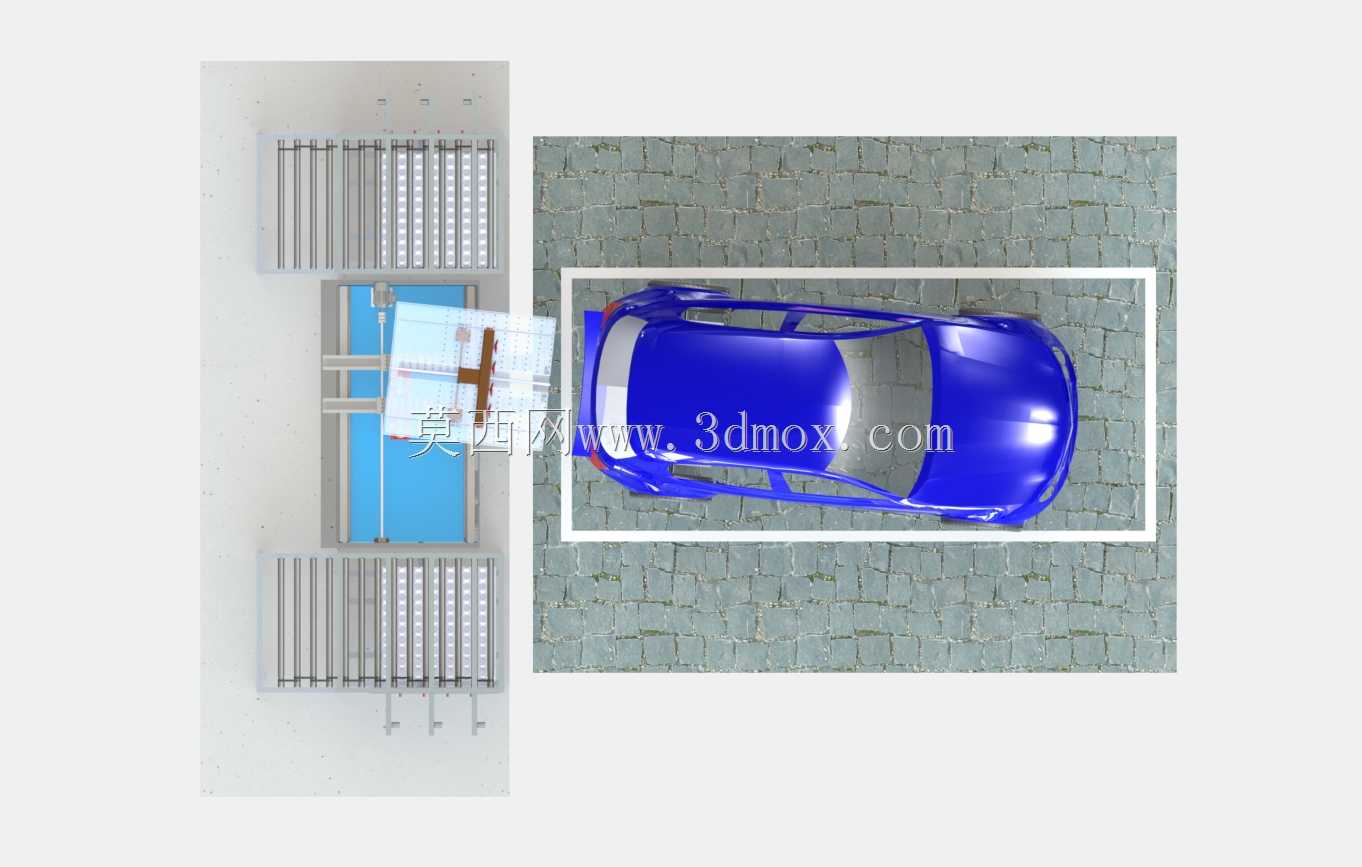

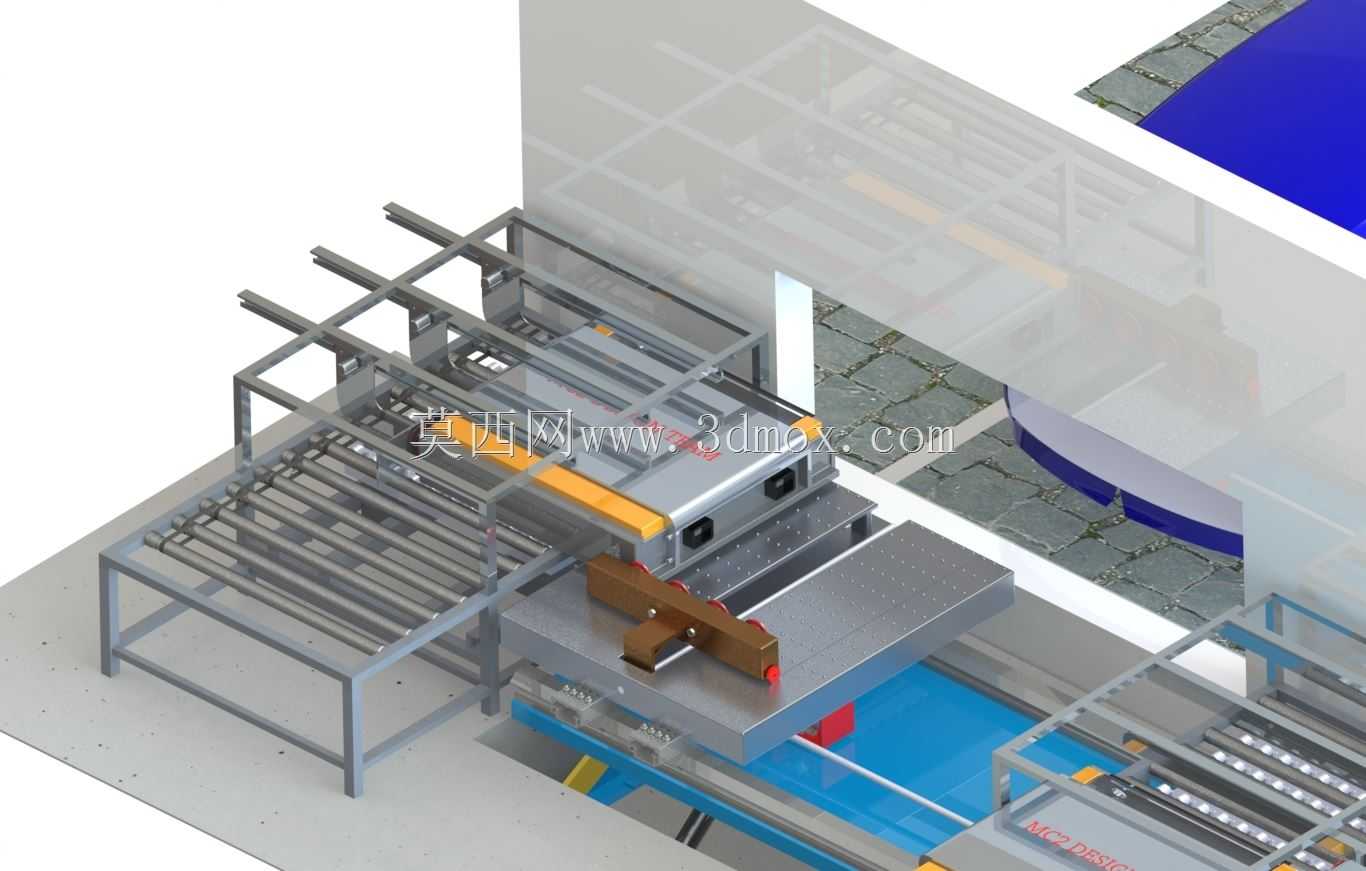

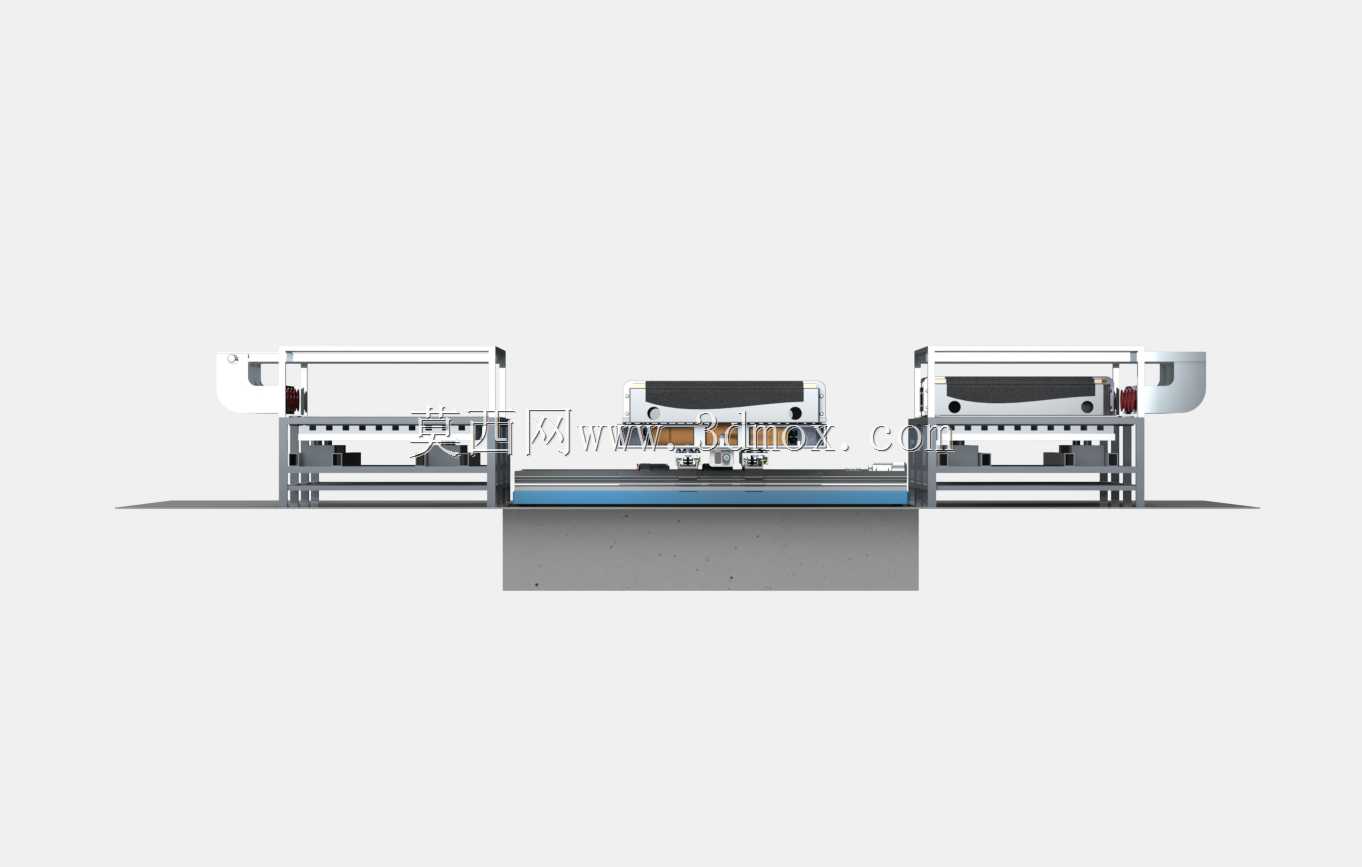

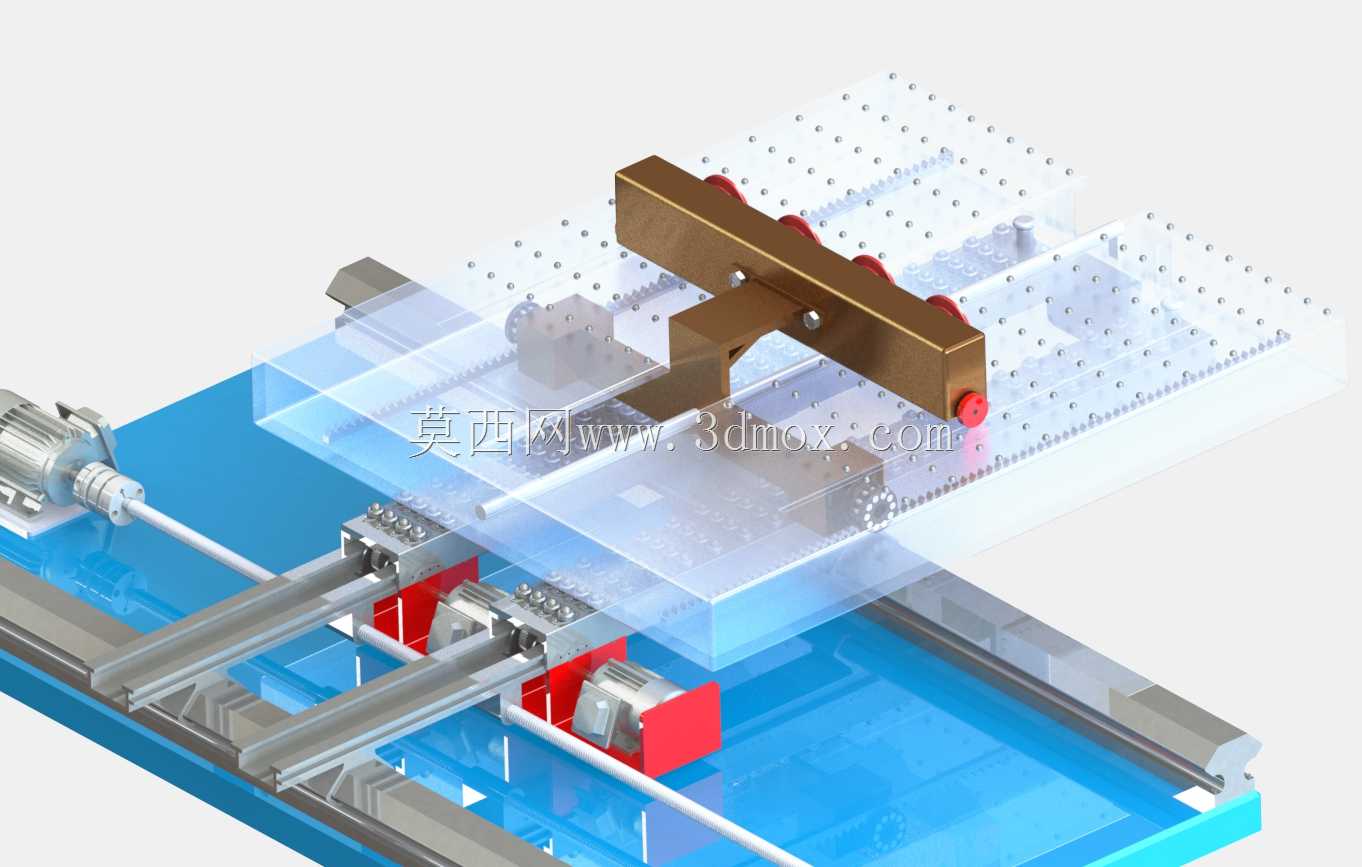

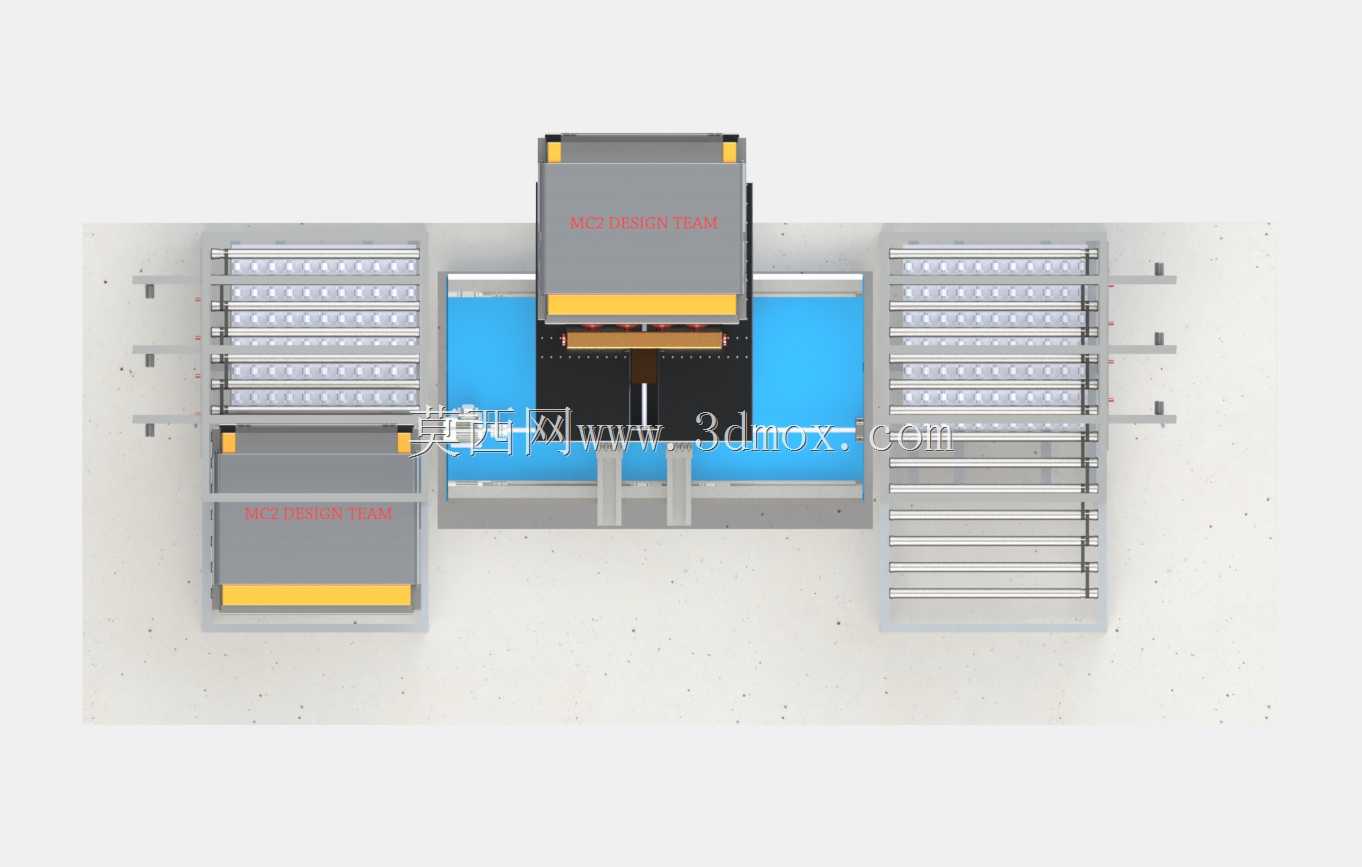

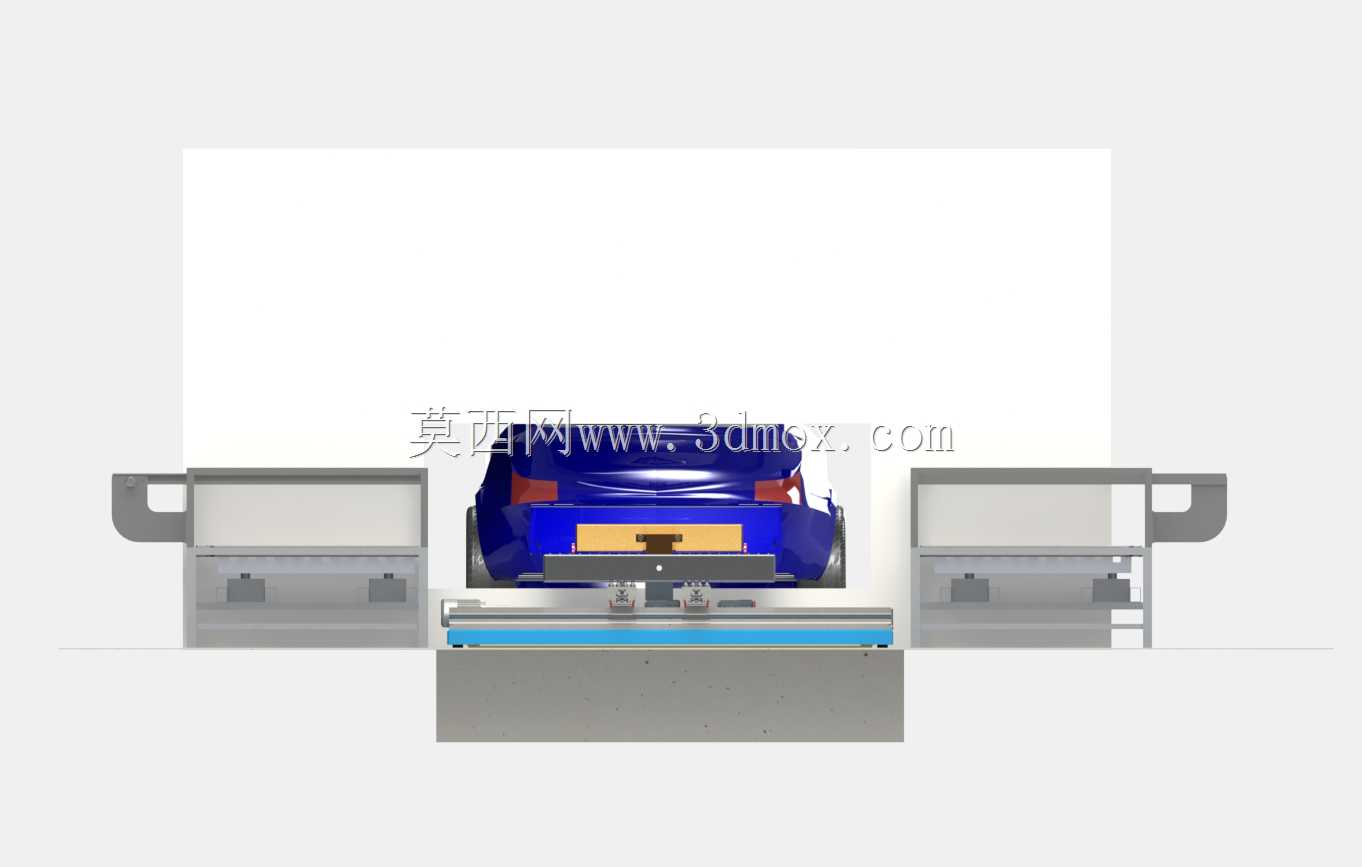

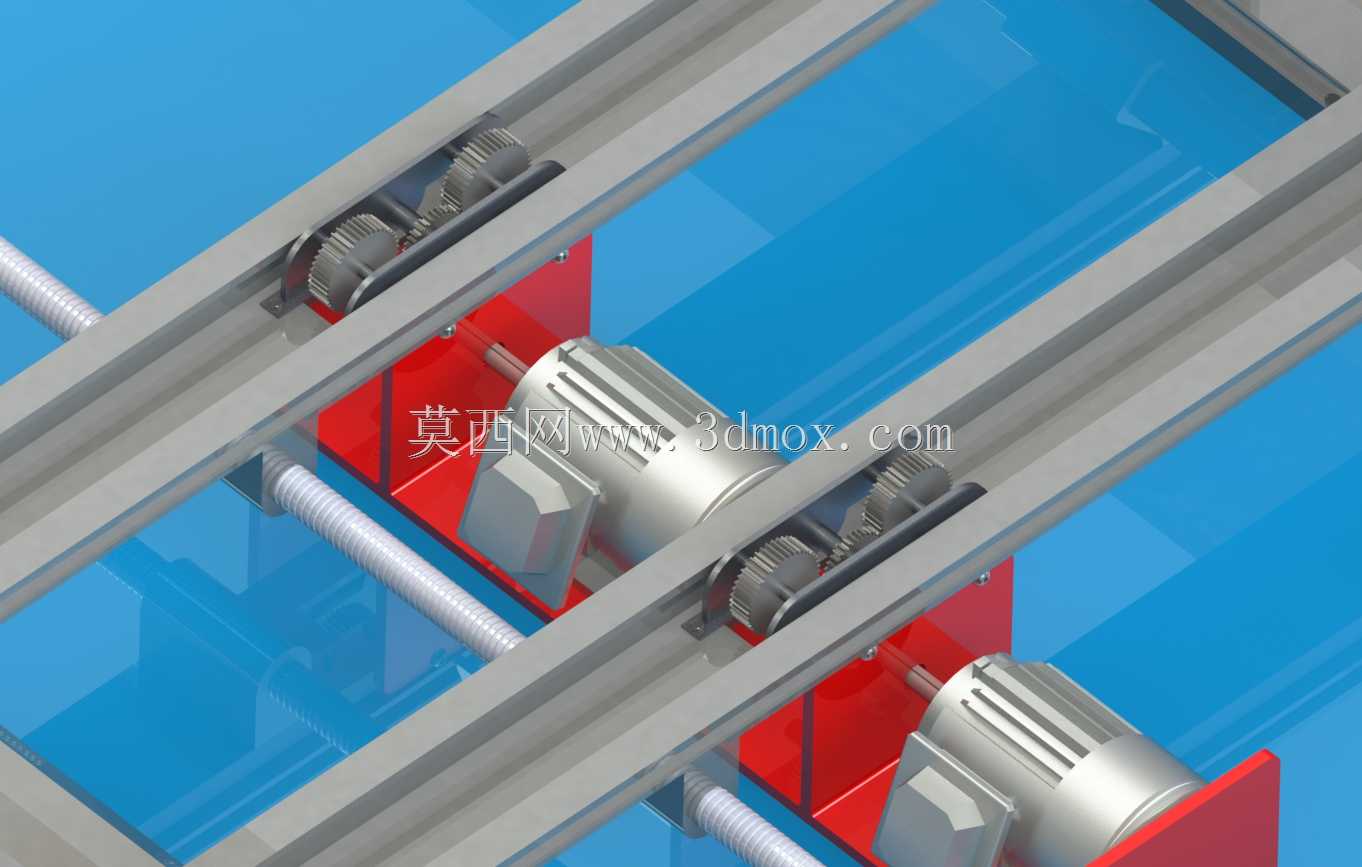

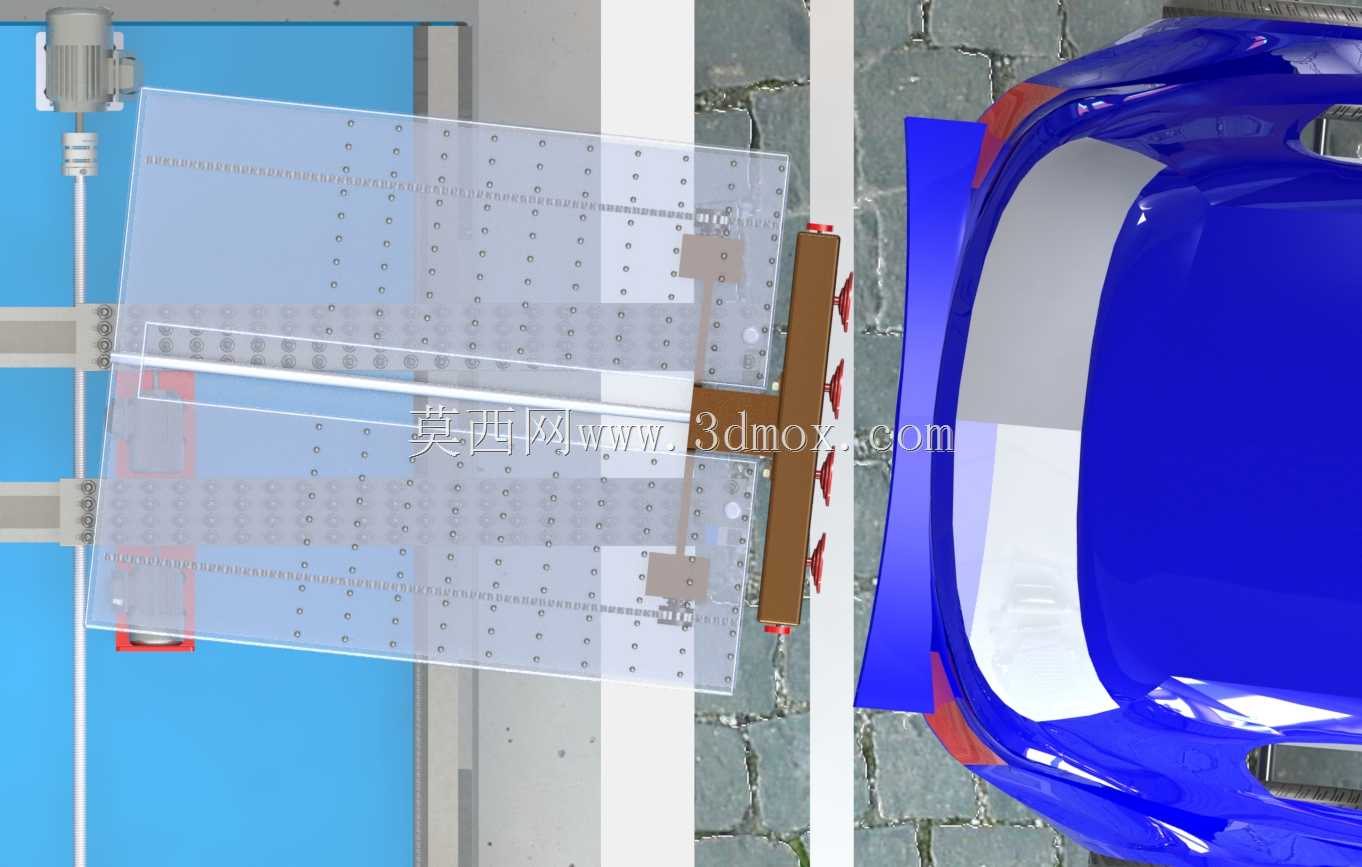

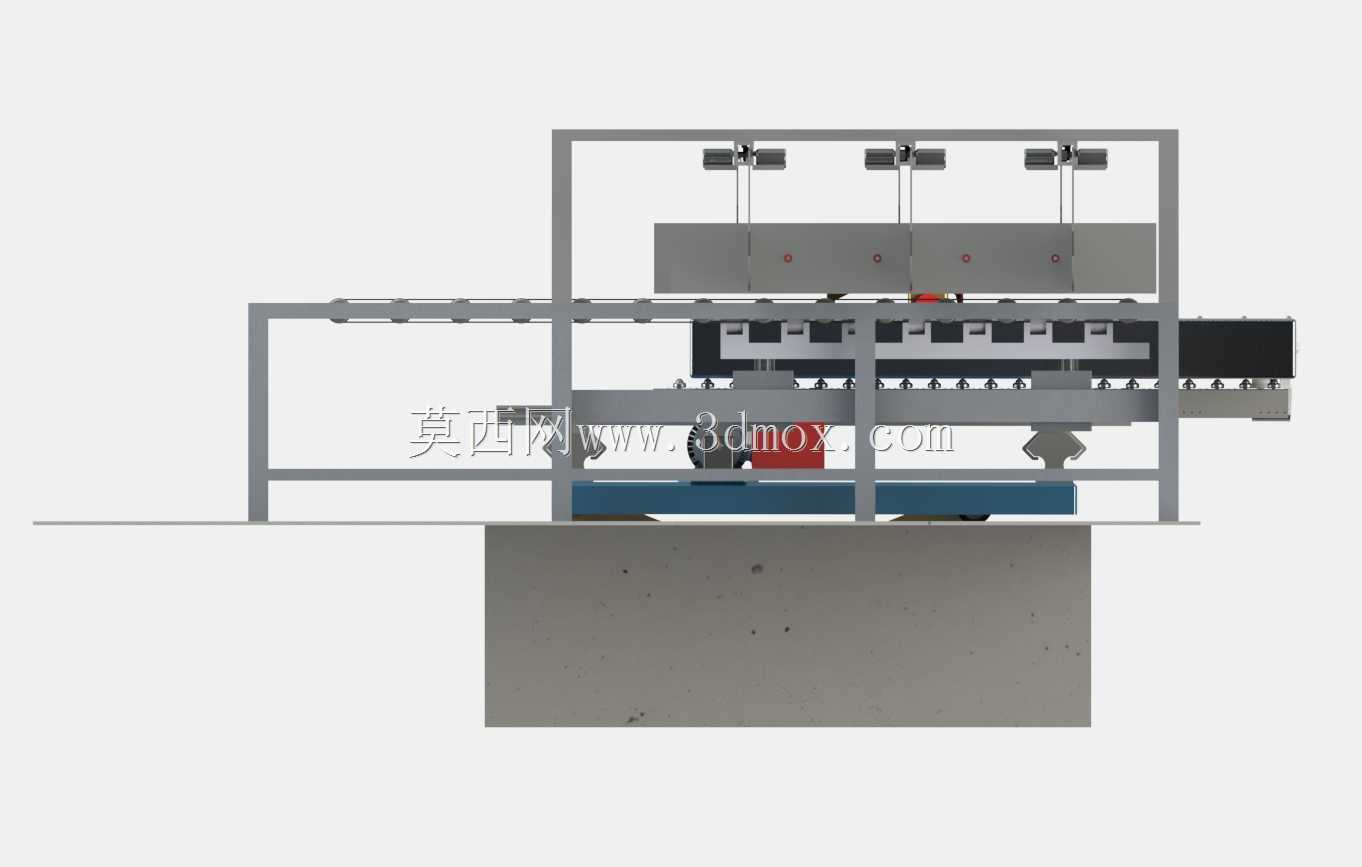

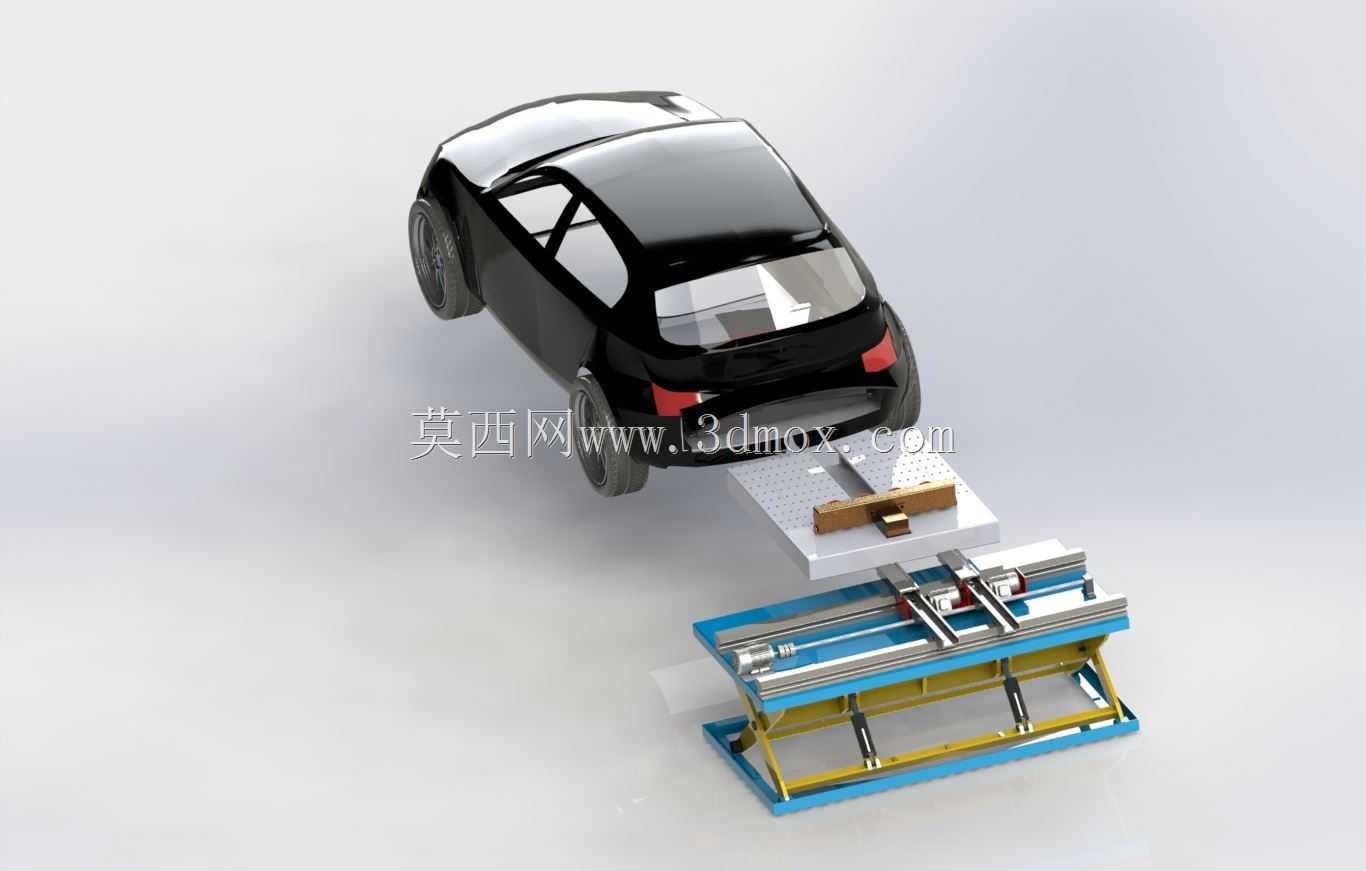

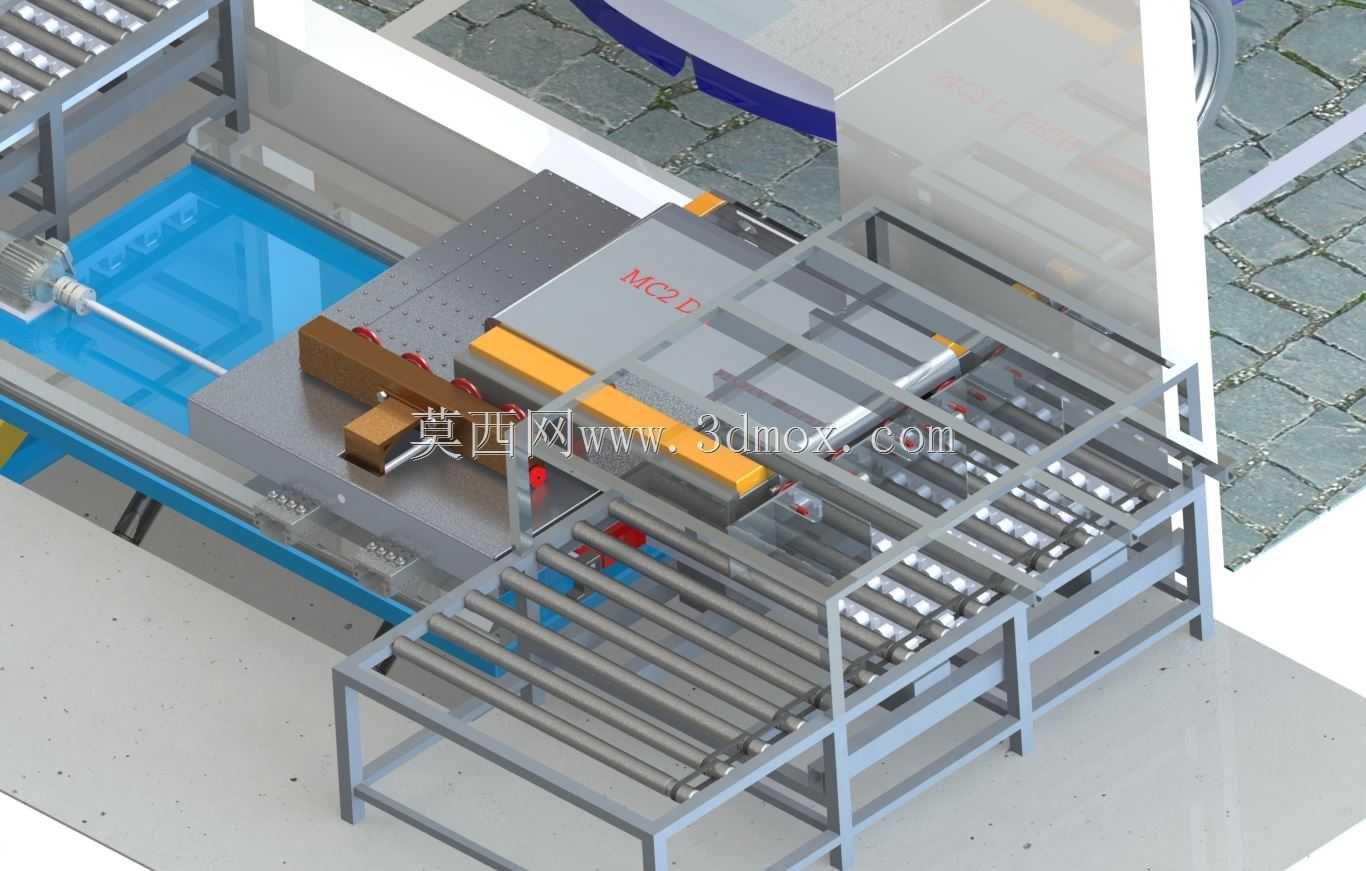

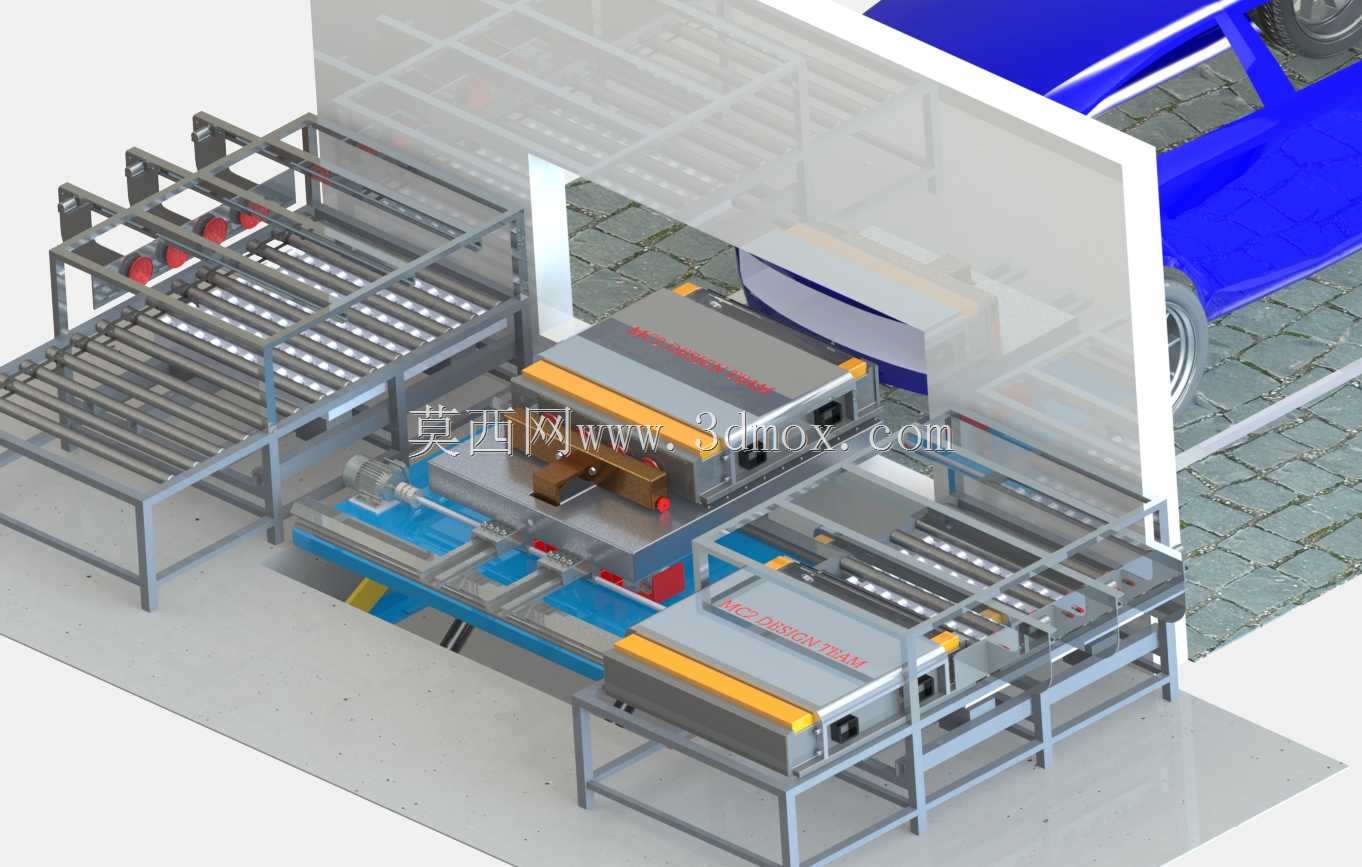

　　从功能模块划分来看，装置核心分为车辆停靠对位平台、底部电池解锁机构、剪式升降承载台、双侧电池缓存输送架、换电舱防护顶棚几个部分。车辆停靠区域设置有导向限位结构，可适配不同轴距、不同电池安装位置的纯电车型，停靠到位后通过定位销与车辆底盘的定位孔配合，将车辆位置误差控制在毫米级，为后续电池拆卸对位提供基准。剪式升降台布置在停靠位正下方的地坑内，初始状态与地面齐平不影响车辆通行，作业时可根据车型底盘高度自动调整举升行程，举升平台上设置有浮动对位结构，可抵消车辆停靠带来的微小角度偏差与位置偏移，保证电池拆卸机构与底盘电池包锁止点完全对齐。双侧的电池缓存架采用分层辊道输送结构，一侧放置待更换的亏电电池，另一侧预存充满电的备用电池，

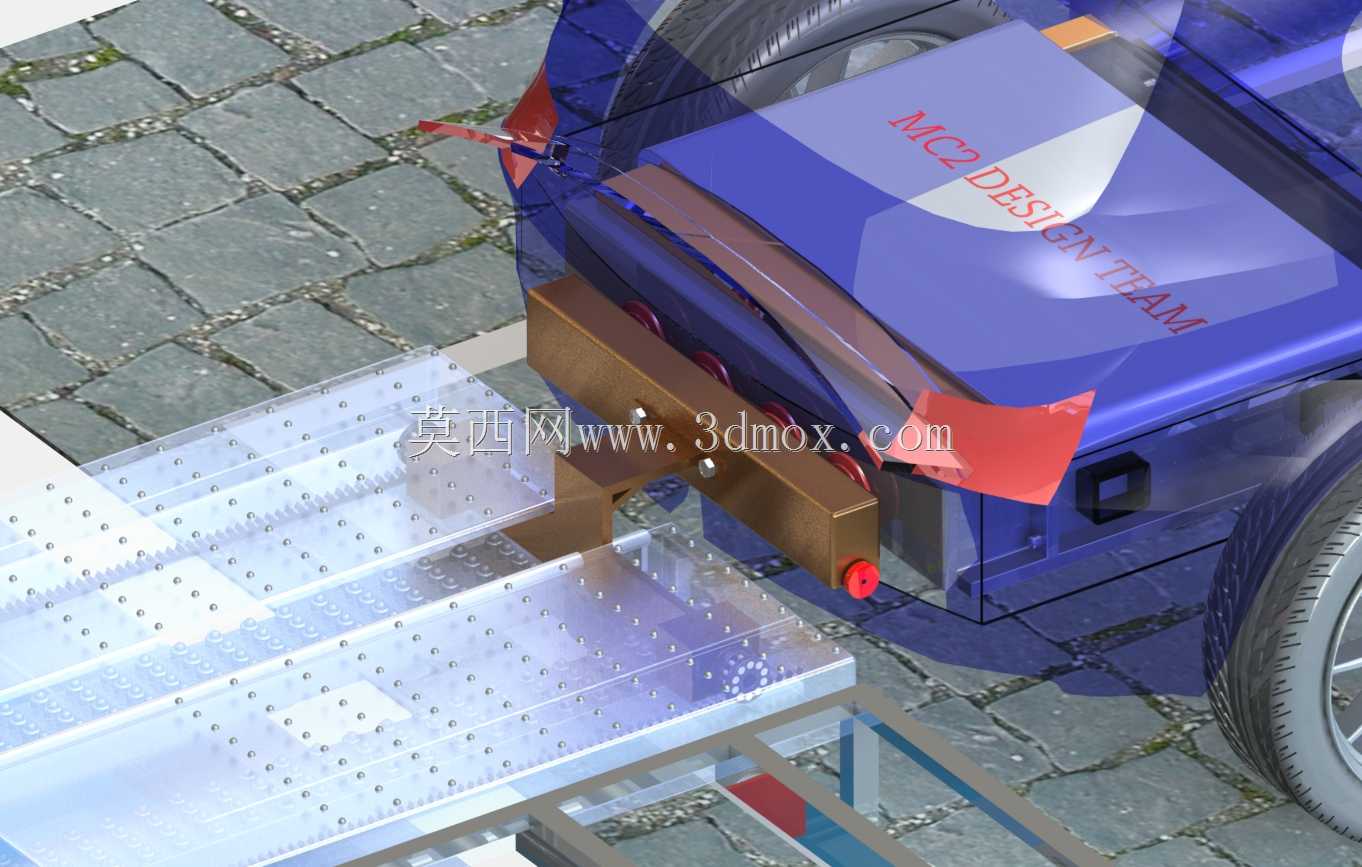

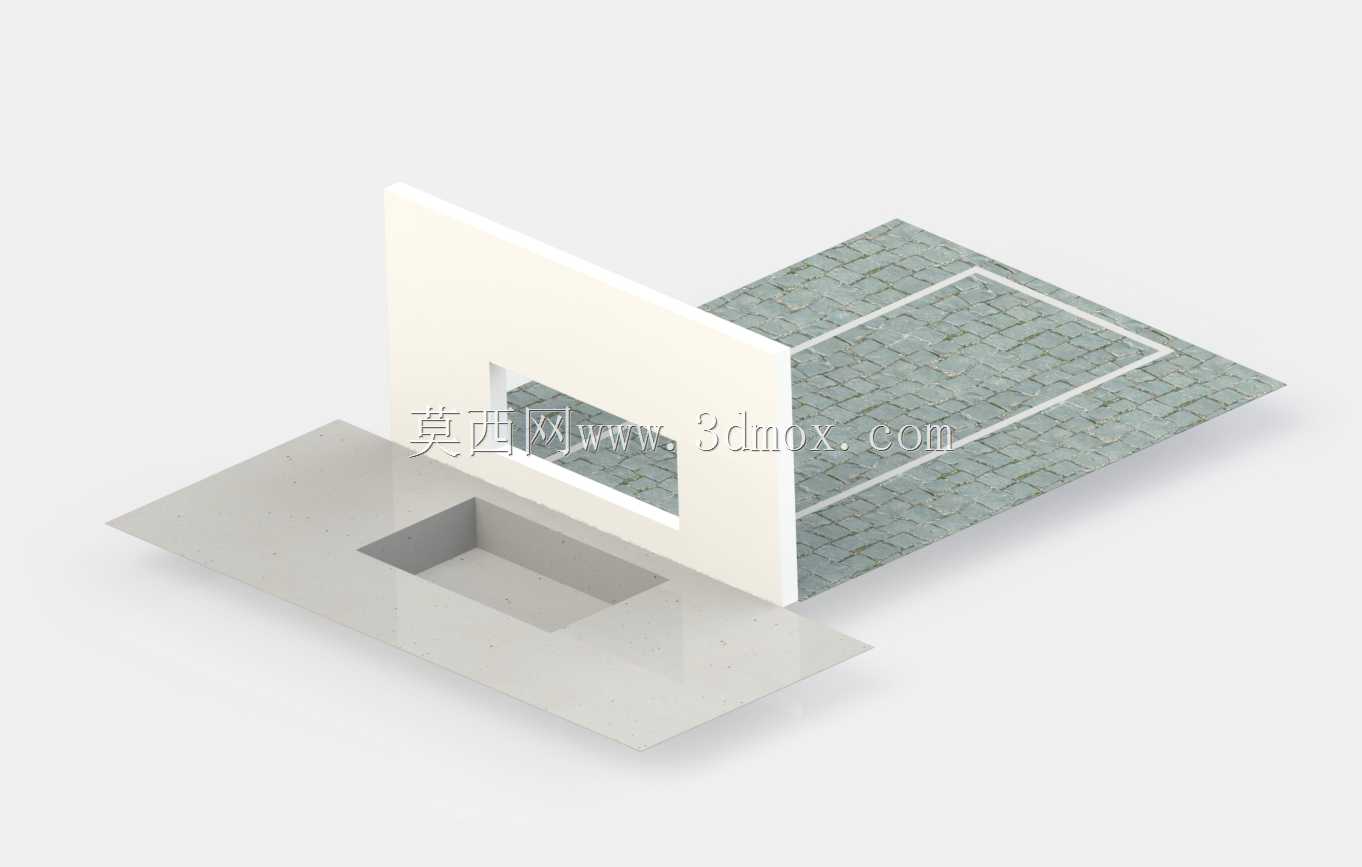

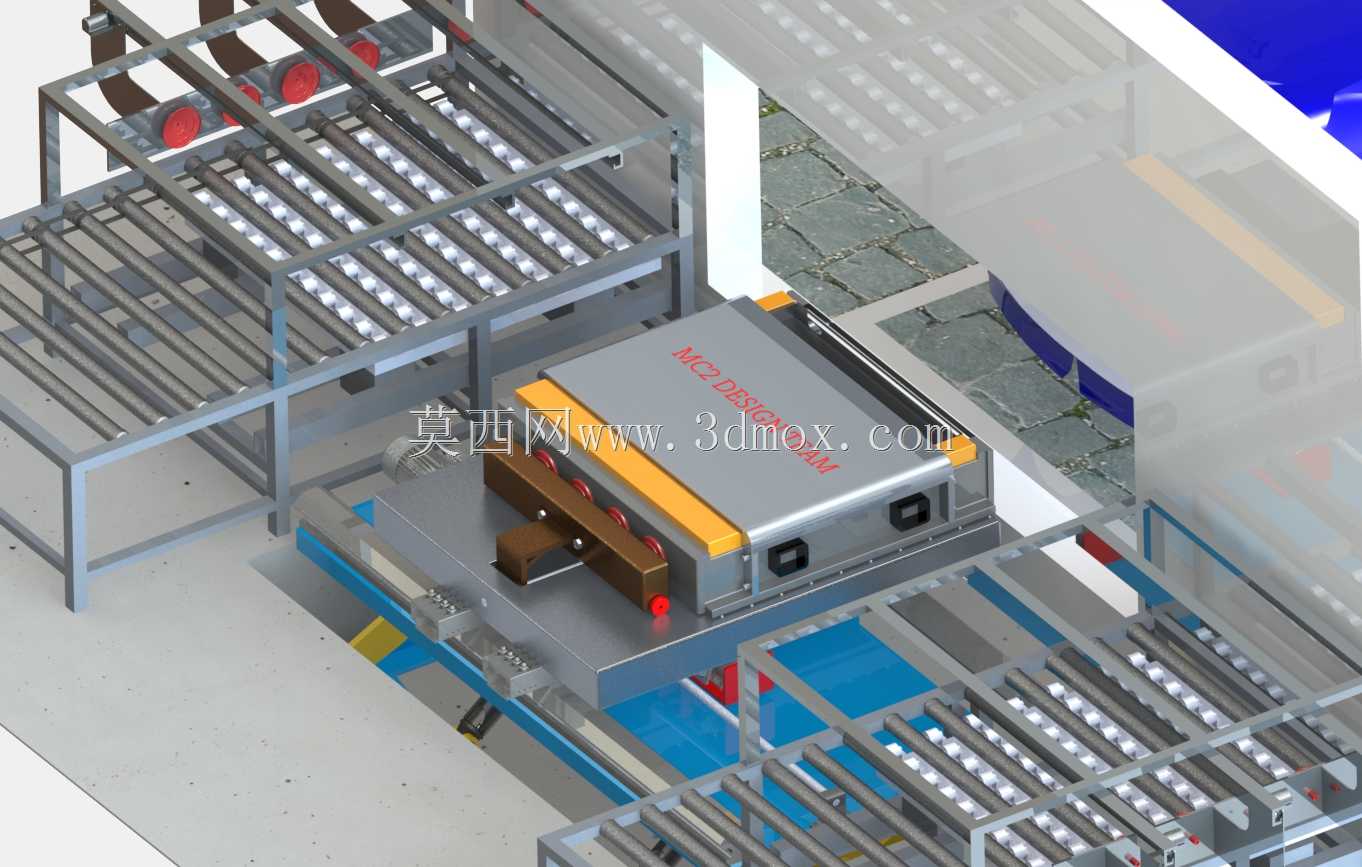

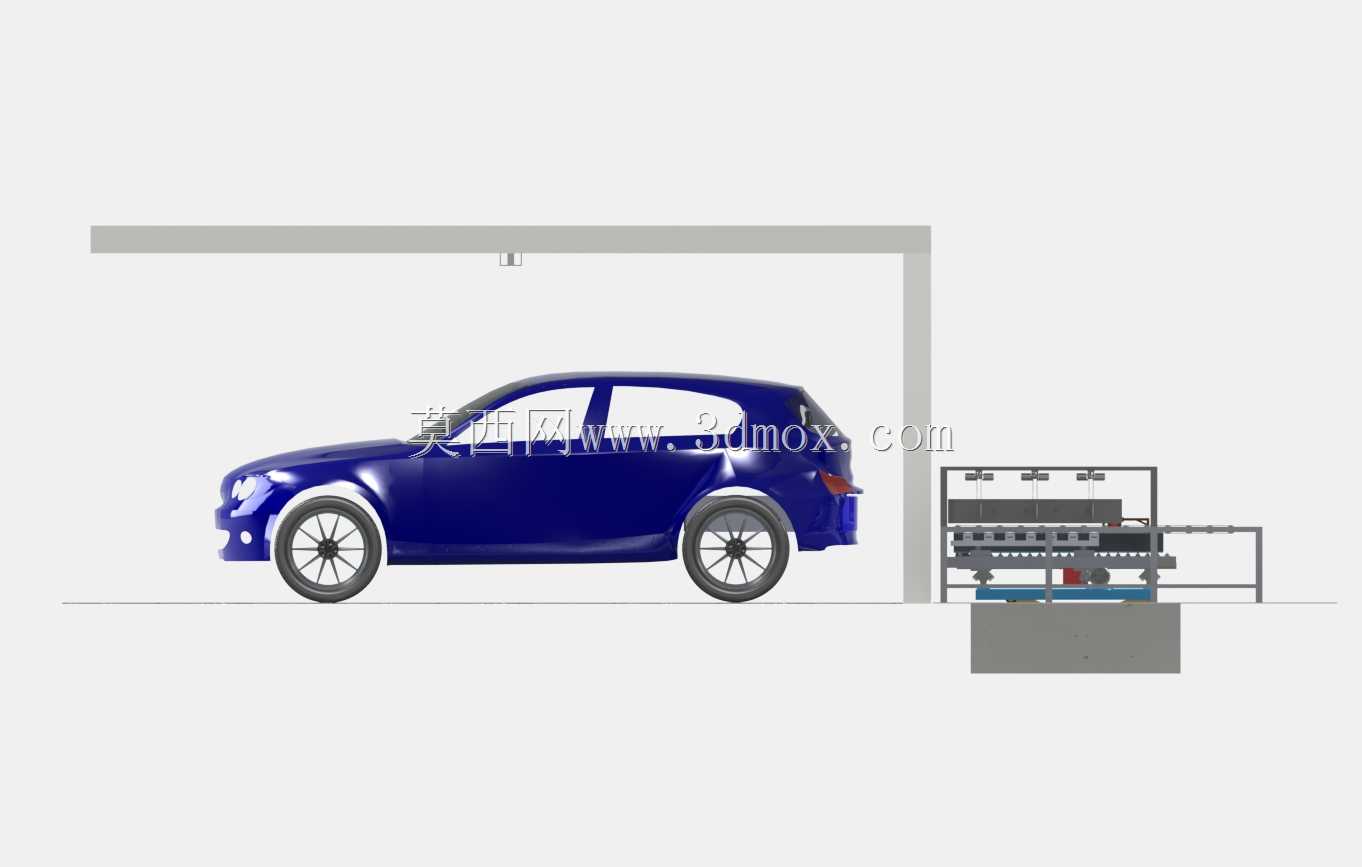

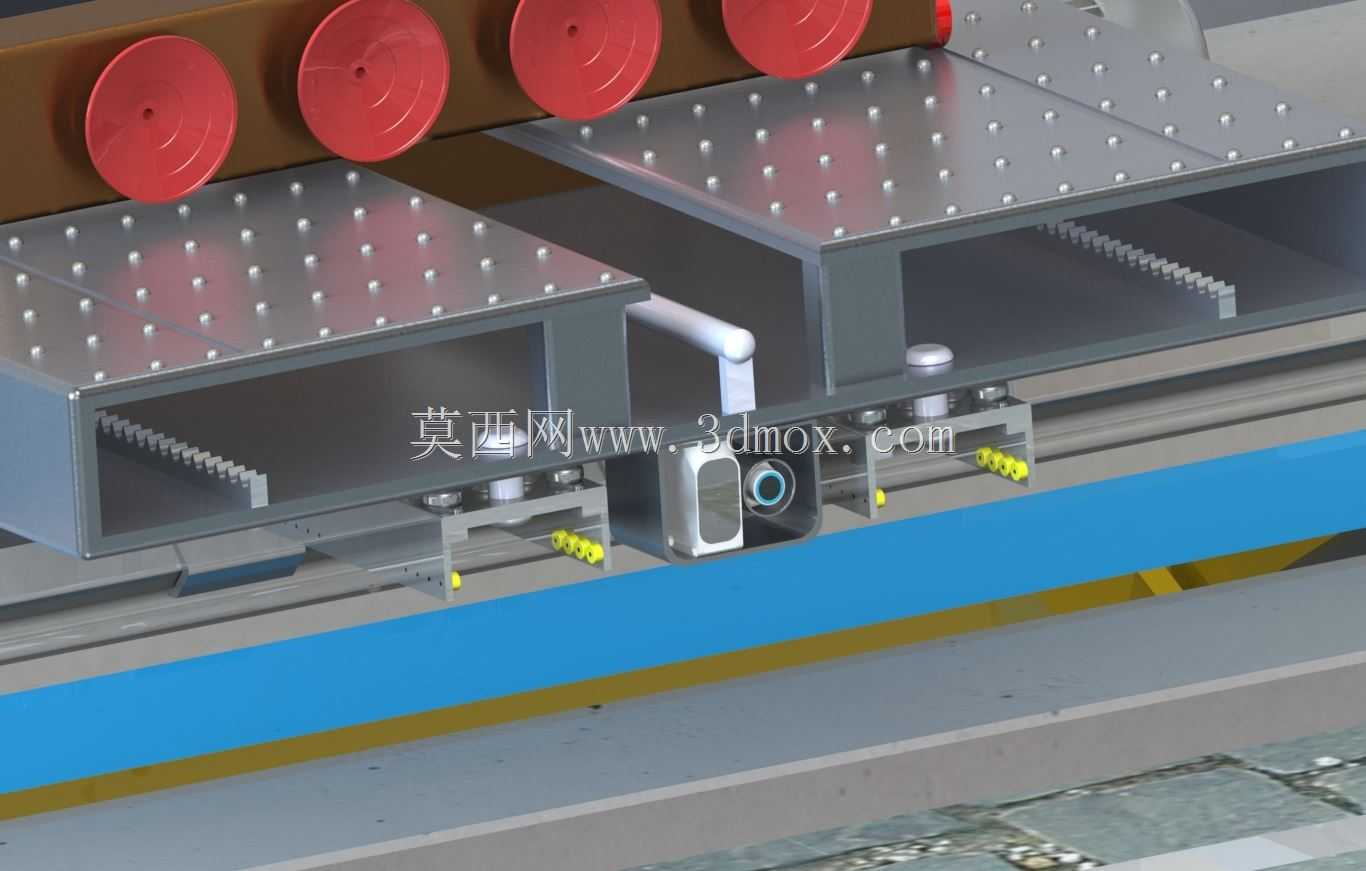

　　辊道配备阻尼限位结构，避免电池转运过程中出现窜动磕碰，缓存架的存储位可根据场站日常换电峰值需求调整数量，高峰时段可提前预存多组满电电池，减少电池充电等待带来的作业中断。设计过程中优先考虑了不同车型的兼容性问题，针对不同尺寸规格的动力电池包，解锁机构采用可调整间距的锁止头模组，可根据电池包的锁点位置快速调整作业点位，无需针对单一车型单独定制整套换电机构；电池承载托盘设置有可调节的限位挡块，适配不同长宽尺寸的电池包放置，同时托盘表面铺设绝缘缓冲垫层，避免电池外壳剐蹭损伤，也起到高压绝缘防护作用。安装边界方面，整套换电装置的站房净空高度仅需满足常规乘用车驶入要求，地坑深度匹配剪式升降台完全收回后的高度，

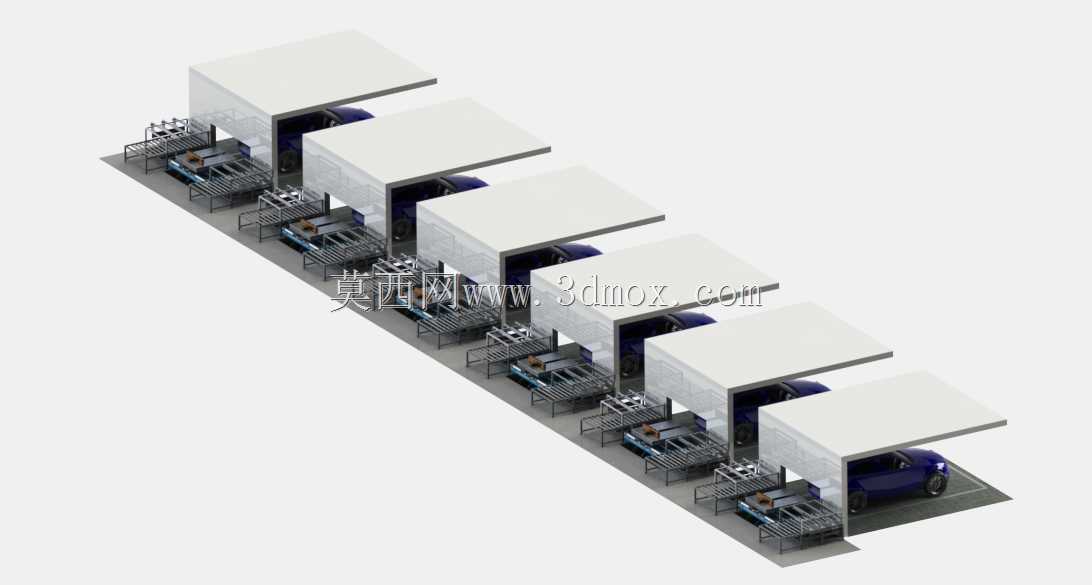

　　地面部分仅需预留车辆停靠导向标识与设备检修通道，无需对场站地面做大规模改造，可依托现有加油站、停车场的场地快速部署。换电舱的防护顶棚可遮挡雨雪、暴晒等极端天气影响，保证换电作业在各类气候条件下均可稳定开展，同时顶棚集成有照明与状态指示装置，方便运维人员日常巡检与作业状态确认。整套机构的运动部件均设置有安全防护结构，升降台周边配备红外防跌落检测，输送架辊道设置有过载保护，当检测到异物卡滞或位置偏差超限时会立即停止作业并触发告警，避免设备损坏或电池磕碰引发安全风险。电池转运过程中全程保持水平姿态，避免电池倾斜带来的电解液泄漏、内部电芯移位问题，接插件对接部位设置有导向倒角，即使存在微小对位偏差也可顺利完成插接，同时接插件配备防尘防水结构，长期暴露在地下环境也不会出现触点氧化、接触不良的问题。针对运维便利性，所有运动模组均采用模块化设计，解锁头、输送辊道、升降油缸等易损部件均可单独拆卸更换，无需拆解整套设备，日常维护仅需定期检查润滑点、紧固连接螺栓即可，大幅降低场站的运维成本与停机维护时间。
