适配3mm轴径的微型电机安装连接轮毂

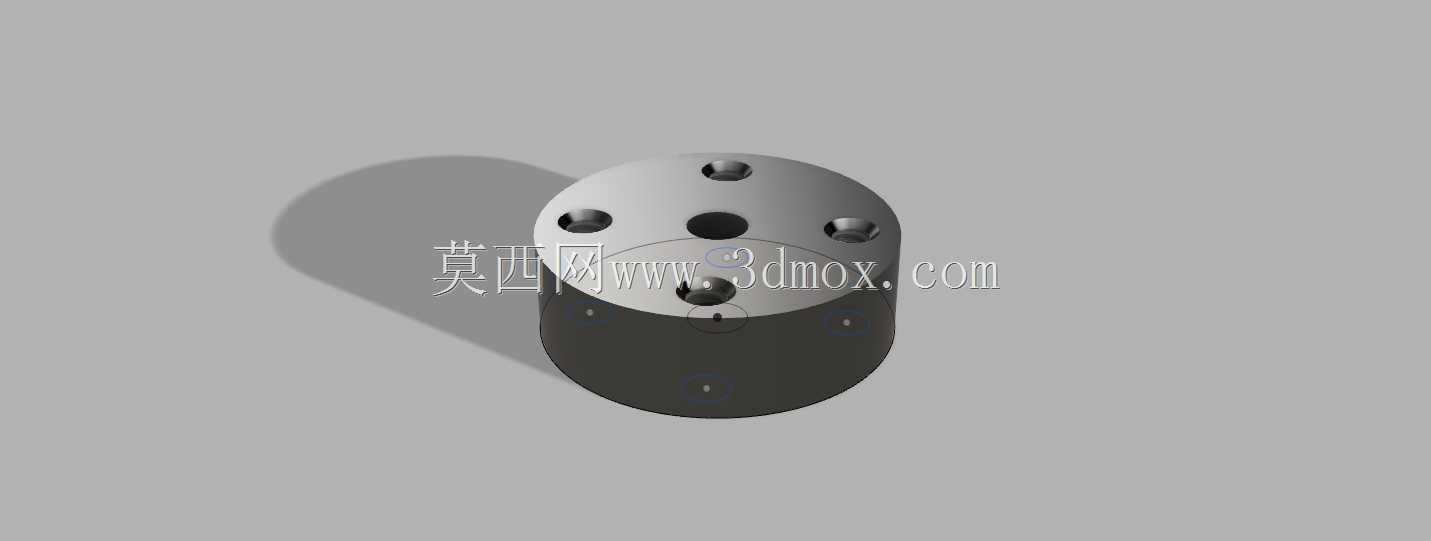

　　在小型桌面级机器人、微型传动模组这类对安装空间有严格限制的场景里，电机输出轴和负载轮体的连接可靠性，往往决定了整套机构的运行稳定性，这款适配3mm轴径的安装轮毂，正是针对这类小尺寸传动场景开发的连接构件。日常做小型移动机器人底盘、微型旋转执行机构的时候，经常遇到3mm输出轴的微型直流电机，这类电机轴本身直径小，常规顶丝直连轮体的方式，要么因为轮体壁厚不足导致顶丝螺纹滑牙，要么因为同轴度偏差，转动时出现径向跳动，时间长了不仅轮体晃动，还会给电机输出端轴承带来额外径向载荷，缩短电机使用寿命，这款轮毂就是为了解决这类小轴径连接的痛点设计的。从结构上看，轮毂主体采用阶梯圆柱构型，下半段是和电机输出轴配合的轴套段，

　　内孔严格匹配3mm轴径的公差带，既保证装配时能顺畅推入电机轴，又不会因为间隙过大出现转动旷量；上半段是轮体安装法兰面，法兰面上均匀分布了多个安装孔位，用来和负载轮体、摆臂或者其他执行构件做螺栓紧固，相比直接在轮体上加工轴孔和顶丝孔，这种分体式轮毂的结构，把轴连接的受力和轮体安装的受力做了分散，不会因为反复拆装轮体导致轴孔磨损。设计的时候特意在轮毂侧壁预留了顶丝孔位，装配时顶丝可以直接抵在电机轴的铣扁位上，避免传动过程中轮毂和电机轴出现相对转动，顶丝孔的位置做了沉台处理，顶丝拧紧后不会突出轮毂外壁，不会和周边的安装支架、走线结构产生运动干涉。法兰面上的安装孔采用圆周均布的排布方式，不管是安装小型橡胶行走轮、同步带轮还是微型摆臂，

　　都能保证负载的重心和电机输出轴的轴线重合，减少转动时的偏心震动，实际装配的时候，只要先把轮毂套入电机轴，拧紧侧壁顶丝完成轴向和周向固定，再把需要连接的构件对准法兰面的安装孔拧入紧固件即可，不需要额外做轴孔的二次加工，对没有精密机加工条件的开发者非常友好。从安装边界来看，轮毂的整体外径控制在极小的尺寸范围内，轴向高度也做了压缩，哪怕是安装在内部空间局促的微型机器人舱体内，也不会占用过多的布局空间，轮毂的外圆柱面做了光滑处理，没有突出的棱角和毛刺，装配时不会刮伤周边的导线或者薄壁结构件。在实际应用中，这类轮毂除了用在小型移动机器人的行走轮连接，还可以用在微型机械臂的关节输出端、小型传送带的从动轮连接、桌面级自动化小设备的旋转工位上，

　　只要是采用3mm输出轴的微型动力源，需要外接旋转负载的场景，都可以用这款轮毂做动力传递的中间连接件。相比直接粘接或者过盈配合的连接方式，这种带法兰和顶丝结构的轮毂，拆装维护更加方便，需要更换轮体或者调整负载位置的时候，只需要拆下法兰面的紧固件即可，不需要反复插拔电机轴，避免多次拆装对电机轴和轴承造成损伤。结构设计上没有多余的冗余特征，所有的尺寸都围绕小空间安装、可靠传递扭矩的核心需求设定，法兰面的厚度经过受力校核，哪怕传递微型电机的最大堵转扭矩，也不会出现法兰变形或者安装孔滑牙的问题，轴套段的长度也做了优化，既保证和电机轴有足够的配合接触面积，不会因为配合长度过短导致连接歪斜，又不会因为轴套过长浪费轴向安装空间。
