内六角圆柱型M6规格螺母盖帽结构

　　日常做小型机电设备结构装配时，经常会遇到外露螺栓端部需要做防护、同时兼顾外观整洁度的需求，这类M6规格的六角螺母盖就是针对这类场景设计的配套紧固件配件。从实际使用场景来看，这类零件常应用在消费电子外壳装配、小型通讯终端结构固定、桌面级机电设备外装部位，一方面可以覆盖外露的螺栓螺纹端部，避免螺纹磕碰积灰、或是尖锐的螺纹端头刮伤操作人员与设备外接线缆，另一方面也能让设备外表面的连接部位更平整统一，提升整机外观的规整度。

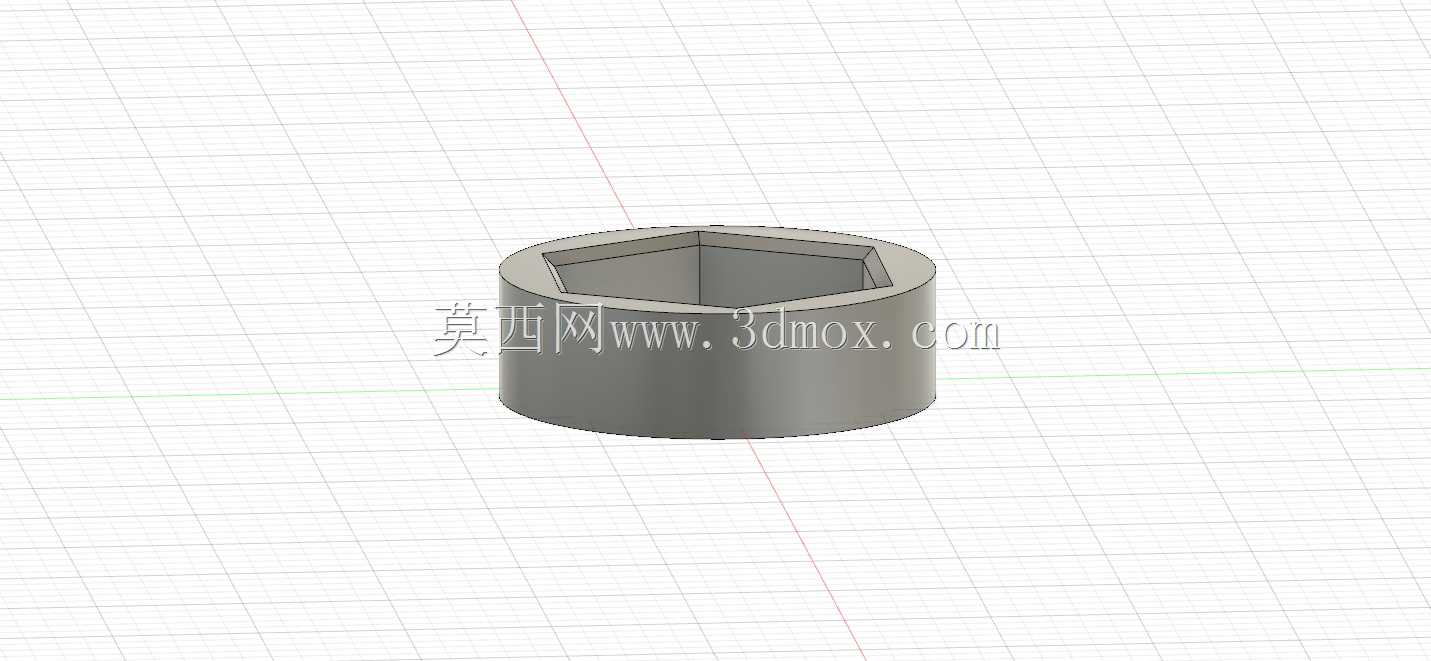

　　从功能特性上看，这款螺母盖采用外圆柱、内六角凹腔的结构设计，外部圆柱面可以和设备外壳上预留的沉孔做贴合定位，安装后外表面和壳体平面齐平，不会出现突出的棱角；内部的六角型腔完全匹配标准M6六角螺母的外形尺寸，装配时可以直接将标准六角螺母嵌装在型腔内部，既可以对螺母起到周向防转的限位作用，不需要额外在壳体上做螺母防转的卡槽结构，也能将螺母完全包裹在盖帽内部，隔绝外界水汽、粉尘对螺母螺纹部位的侵蚀，提升连接结构的长期防锈能力。

　　设计这款零件的时候，首先要匹配标准M6六角螺母的外形公差，内部六角型腔的对边尺寸要留出合理的装配间隙，既要保证螺母可以顺畅压入型腔，又不能间隙过大导致螺母在型腔内出现晃动，影响螺栓拧紧时的同轴度。外部圆柱的直径设计需要兼顾壳体开孔的加工便利性，通常会比内部六角型腔的最大外接圆直径大2-3mm，留出足够的壁厚保证压装螺母时零件不会出现开裂变形，圆柱的高度则要完全覆盖螺母的整体厚度，保证螺母装入后不会从盖帽端部露出，同时圆柱端部做了微小的倒角处理，既方便压入壳体的安装孔，也能去除加工后的锐边，避免安装时割手。

　　安装边界方面，这款螺母盖适配的壳体安装孔为圆孔，孔径和盖帽外圆柱采用小间隙过渡配合，安装孔的深度和盖帽的圆柱高度保持一致，装配时可以采用轻压压装的方式将盖帽固定在壳体孔内，不需要额外做粘接或是卡扣结构，依靠配合面的摩擦力就可以保证盖帽不会从安装孔内脱出。如果是用在有防水要求的部位，还可以在盖帽和安装孔的配合面涂覆少量密封胶，进一步提升连接部位的密封性能。

　　实际选型使用时需要注意，这款螺母盖仅适配标准对边尺寸的M6六角螺母，不能和加厚螺母、法兰面螺母这类非标准外形的螺母配套使用，否则会出现螺母无法装入型腔的问题。同时在做壳体结构设计时，安装孔的位置要留出足够的扳手操作空间，因为螺栓是从壳体另一侧穿入，和嵌在盖帽内的螺母配合拧紧，要保证拧紧工具可以顺畅操作，不会和壳体其他结构产生干涉。这类盖帽结构相比直接在壳体上注塑螺母柱的方案，加工灵活性更高，不需要在模具上做复杂的螺母嵌装结构，后期维护时如果出现螺纹滑牙的问题，只需要更换内部的标准螺母即可，不需要更换整个壳体结构，能有效降低设备的后期维护成本。在小型机器人项目的结构装配中，这类螺母盖也常用来覆盖机架连接部位的外露螺母，既可以避免运动过程中剐蹭线缆，也能让机架整体外观更简洁，减少积灰的死角。
