家用烤面包机替换操作旋钮结构设计

　　这款旋钮结构主要面向家用小型烤面包机的操作端替换场景，日常使用中烤面包机的升降操作把手属于高频受力部件，长期按压、扳动过程中，原塑料件容易因应力集中、老化脆断出现失效，直接导致整机无法完成面包片的升降卡紧与烘烤触发动作，不少用户会因单个小部件损坏直接更换整台设备，造成不必要的物料浪费，这类替换件的设计核心就是匹配原有安装位的尺寸边界，无需对主机做任何改造即可直接装配使用。

　　从实际功能逻辑来看，该旋钮承担两个核心作用，一是作为用户施力的操作端，承接手指扳动时的下压力与横向扳动力，带动内部的升降卡扣机构完成锁止与释放，二是作为外观覆盖件，与主机的深蓝色壳体、镀铬装饰圈形成视觉匹配，不会因替换件出现突兀的外观割裂感。设计过程中首先要锁定安装边界的核心尺寸：原旋钮与内部传动杆的配合孔位需要完全匹配传动杆的截面形状，避免出现装配后打滑、空转的问题，旋钮外侧的握持区域做了加宽的弧面过渡，相比原部件的握持宽度增加了2mm左右，扳动时手指的受力面积更大，日常操作时不需要刻意对准位置就能轻松施力，哪怕手上沾有少量面粉、油污也不会出现打滑脱手的情况。

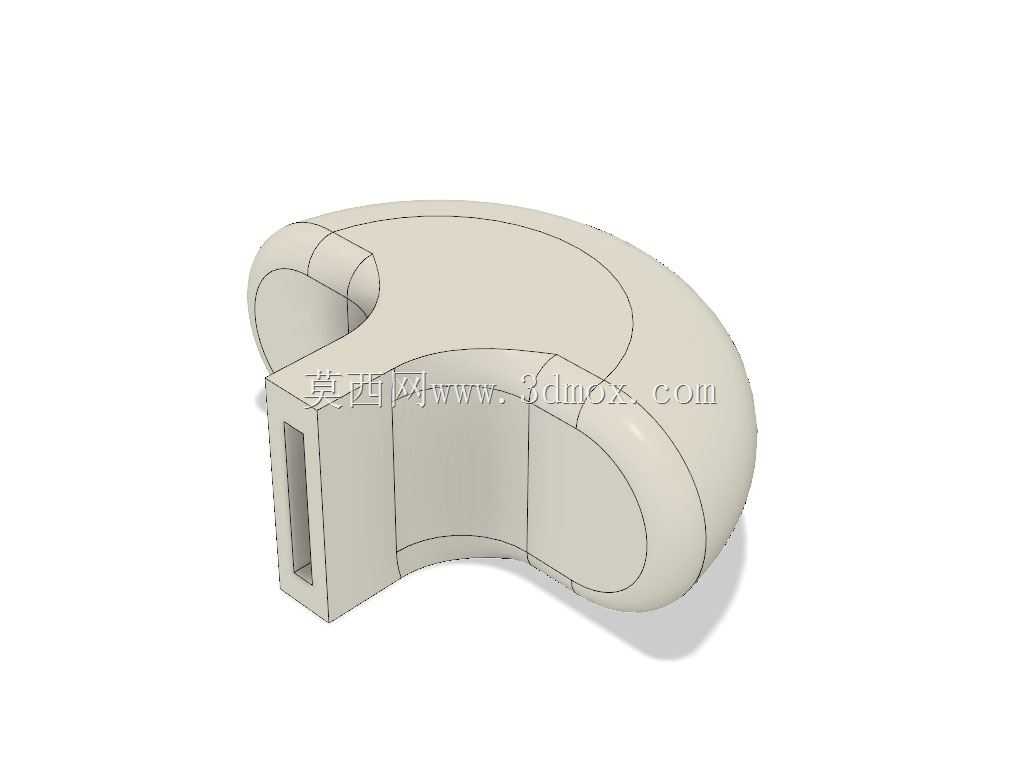

　　结构设计上没有采用原部件的薄壁硬塑料结构，而是在握持区域的背部做了均匀的加强筋布局，筋位厚度控制在1.5mm，既不会在部件表面形成缩痕影响外观，也能提升整体的抗弯折强度，反复扳动过程中不会出现根部断裂的问题。配合孔位的公差带按照小间隙配合设计，装配时只需要对准传动杆轻轻按压即可卡紧到位，不需要额外使用胶水或者紧固件固定，普通用户不需要专业工具就能完成更换操作。旋钮的外轮廓边缘全部做了R2的圆角过渡，没有尖锐的棱角，日常操作擦拭时不会划伤手指，外露的表面做了哑光质感的处理，和原机白色操作件的视觉质感保持一致，不会出现明显的色差或者反光违和感。

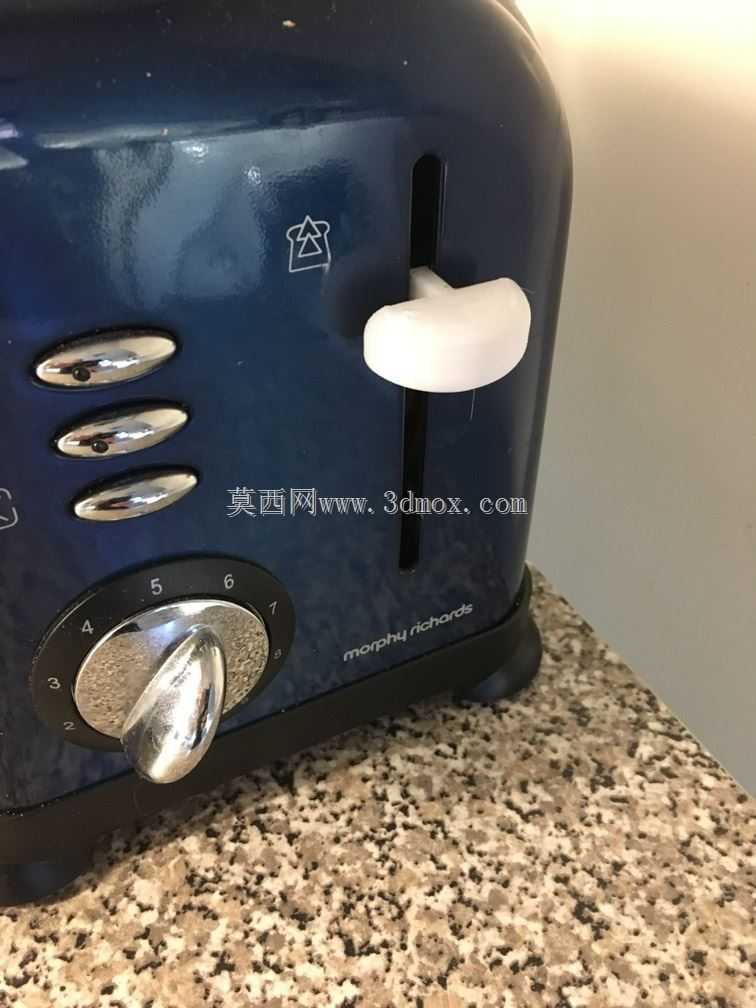

　　从应用场景延伸来看，这类小型替换件的设计思路同样适用于其他小型厨房家电的易损操作部件，核心逻辑都是先完成原有安装位的逆向测绘，锁定所有配合尺寸的边界，再针对原部件的失效点做结构强化，不需要改动主机的任何结构，就能以极低的成本修复设备的使用功能。实际装配验证中，该旋钮安装后与主机面板的间隙控制在0.3mm以内，扳动行程和原部件完全一致，触发内部锁止机构的力度反馈清晰，烘烤完成后旋钮自动弹起的动作顺畅无卡滞，长期高频使用下的结构强度完全满足家用场景的需求，不会出现短期再次断裂的问题。设计过程中也充分考虑了3D打印的工艺适配性，整个部件没有复杂的倒扣结构，打印时不需要添加支撑，成型后只需要简单去除毛边即可直接装配，普通FDM打印机使用常规PLA或者PETG材料就能完成制作，材料成本极低，完全可以满足家用自制替换的需求。
