适配20mm圆管的割草机线缆悬挂挂钩结构

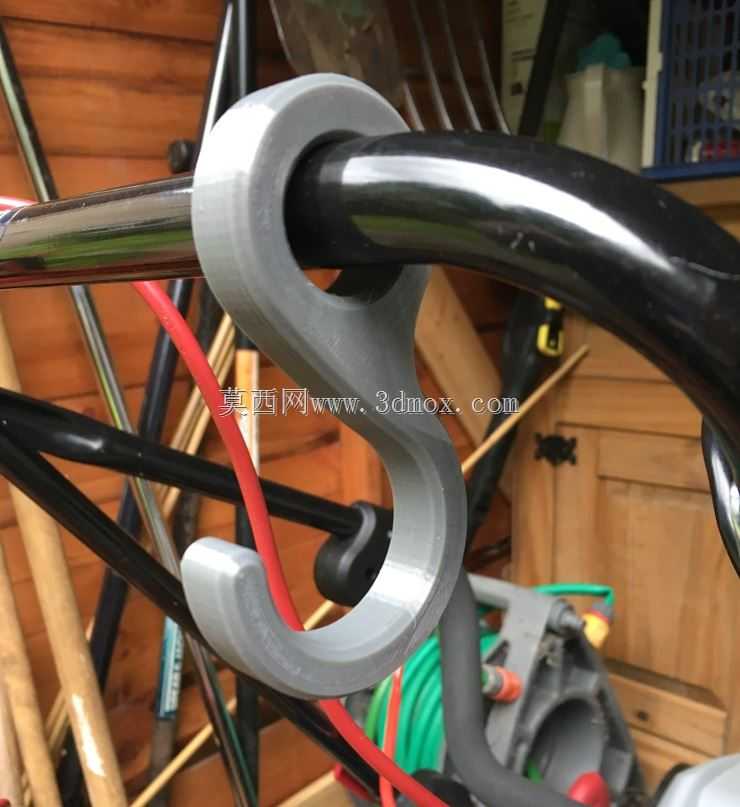

　　园林养护作业场景中，手推式或手持式电动割草机的动力线缆收纳一直是一线操作人员频繁遇到的实操痛点，作业完成后线缆随意缠绕在机身上，不仅容易在转运过程中被硬质构件剐蹭破坏绝缘层，还会在下次作业展开时出现线缆打结、勾挂周边障碍物的问题，额外增加作业准备的时间成本。这款线缆挂钩的设计完全围绕割草机手柄的现有结构展开，没有额外新增安装固定点位，直接依托手柄部位的20mm直径金属圆管作为安装载体，不需要在原有设备上进行打孔、焊接等破坏性加工，也不需要额外的紧固件辅助固定，安装时仅需将圆管从设备手柄端临时拆下，将挂钩的卡接孔位套入圆管后再复位管路即可完成装配，整个安装过程不需要额外工具，普通操作人员在两分钟内即可完成全部操作。从结构功能来看，

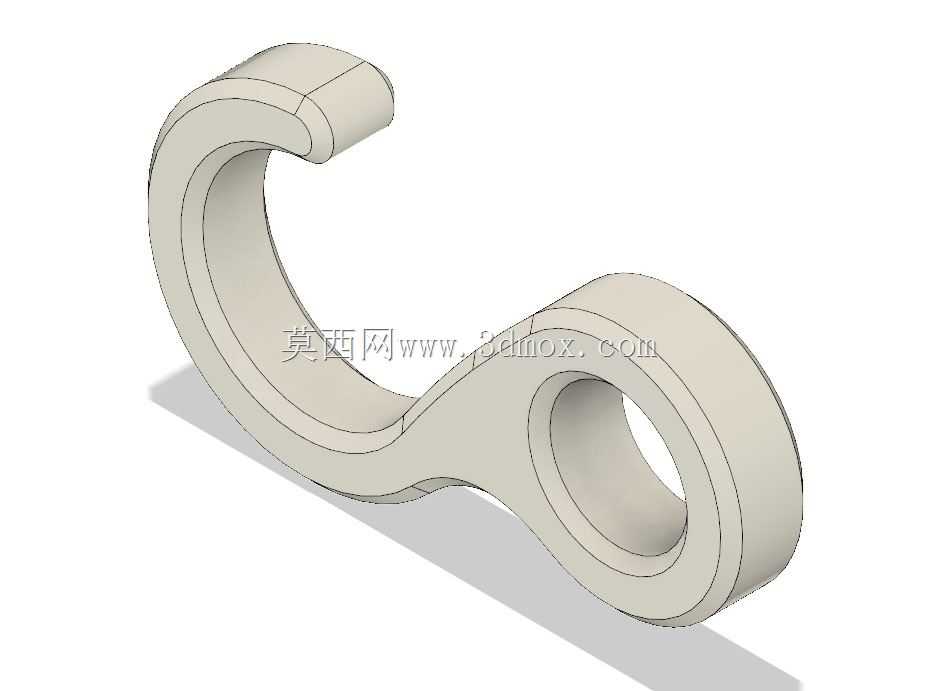

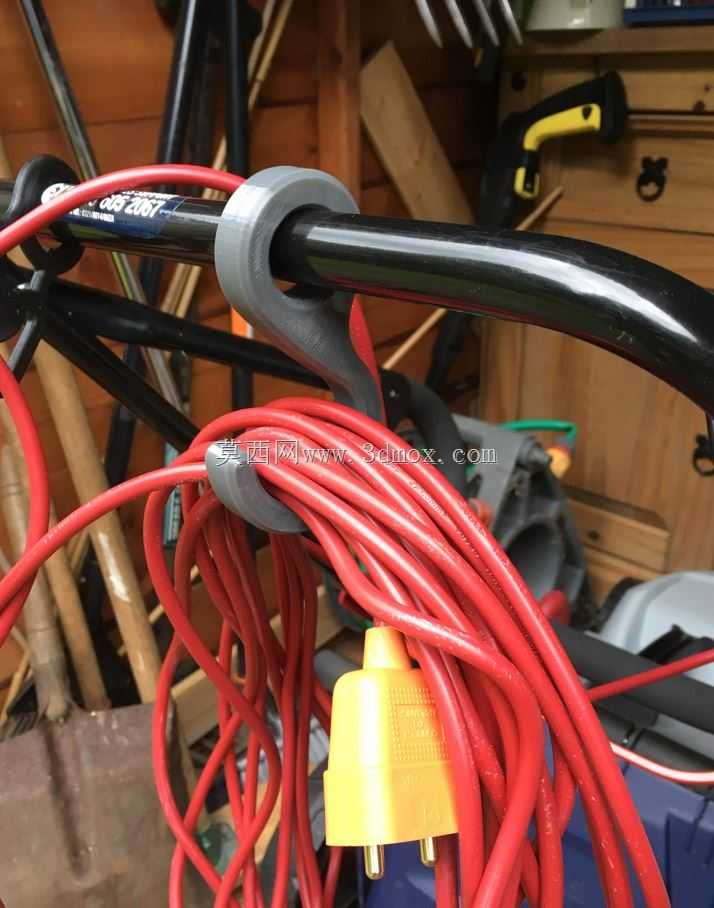

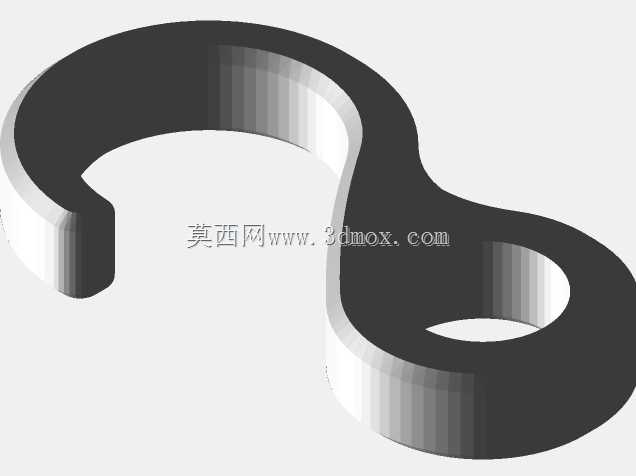

　　挂钩采用双段式S形曲面构型，上段为封闭的圆管卡接环，环体内径与20mm圆管采用间隙配合设计，既保证挂钩可以沿着圆管轴向顺畅滑动，调整悬挂点位的位置，又不会出现径向晃动量过大导致挂钩歪斜脱落的问题，卡接环的开口位置做了向内收敛的限位唇边，避免挂钩在受到线缆拉力时从圆管上意外脱出；下段为开放的线缆承托钩，钩体的曲面过渡全部采用大圆角设计，没有尖锐棱角，避免悬挂线缆时割伤线缆外绝缘层，钩体的开口宽度经过反复校核，既可以轻松放入卷绕后的多股线缆，又能在设备转运产生颠簸时防止线缆从钩体中滑出。实际使用过程中，割草机作业完成后，操作人员可以将动力线缆按照均匀的圈径卷绕成束，直接挂在该挂钩的下段承托部位，

　　挂钩可以根据线缆卷的重心位置沿着圆管滑动调整，让悬挂状态下的设备整体重心保持平衡，不会出现单侧偏重导致搬运时脱手的问题。设计过程中针对挂钩的受力情况做了针对性的结构强化，卡接环与承托钩的过渡位置做了加厚的筋位处理，能够承受5kg以内的线缆悬挂载荷，完全覆盖常规家用及小型商用割草机的线缆重量需求，同时钩体整体采用等壁厚设计，不管是采用3D打印快速制作还是采用注塑工艺批量生产，都能保证成型过程中壁厚均匀，不会出现缩痕、应力集中等结构缺陷。针对园林作业的复杂使用环境，挂钩的外表面全部做了圆弧过渡处理，没有突出的结构棱边，操作人员在握持手柄作业时，不会被挂钩剐蹭手部，即使在作业过程中挂钩随着设备振动产生小幅滑动，也不会影响正常的握持操作。

　　不同于市面上通用的粘胶式、抱箍式线缆固定件，这款挂钩完全适配割草机的手柄结构特点，不需要破坏原有设备的漆面与结构，安装后不会在设备表面残留胶痕或者压痕，长期使用也不会出现紧固件松动脱落的问题，滑动式的安装设计也让线缆收纳的位置可以根据操作人员的使用习惯灵活调整，比如在作业过程中需要临时整理过长的线缆时，也可以将多余的线缆暂时挂在挂钩上，避免线缆拖在地面被旋转的割草刀头割断。从安装边界来看，该挂钩仅适配外径20mm的圆形金属或硬质塑料管路，安装时需要保证管路的一端可以临时拆卸，让挂钩能够套入管路本体，安装完成后挂钩的整体外轮廓不会超出割草机手柄的原有外廓尺寸，不会额外增加设备的收纳空间，即使将割草机挂在墙面支架上存放，挂钩也不会与墙面或者支架产生干涉。
