3D打印机耗材线轴卷绕操作手柄结构

　　在桌面级FDM3D打印的日常耗材处理场景中，零散灯丝样品的规整收纳、短段耗材的二次卷绕一直是容易被忽略但影响操作效率的环节，这款卷绕手柄正是针对空灯丝线轴的侧装操作需求设计的配套操作构件。从实际使用逻辑出发，该手柄的核心作用是为线轴提供稳定的旋转施力点，操作人员握持手柄转动线轴时，能够均匀控制卷绕张力，避免灯丝缠绕过程中出现打结、松垮、层间错位的问题，尤其适合处理长度较短的测试耗材样品、拆分后的余料卷，无需额外购置专用的电动卷线设备，手动操作即可完成规整卷绕。设计过程中优先考虑了与常规市售空灯丝线轴的适配性，安装基准设定为线轴侧面直径10mm的钻孔，安装时需保证手柄整体处于线轴的直径边界范围内，

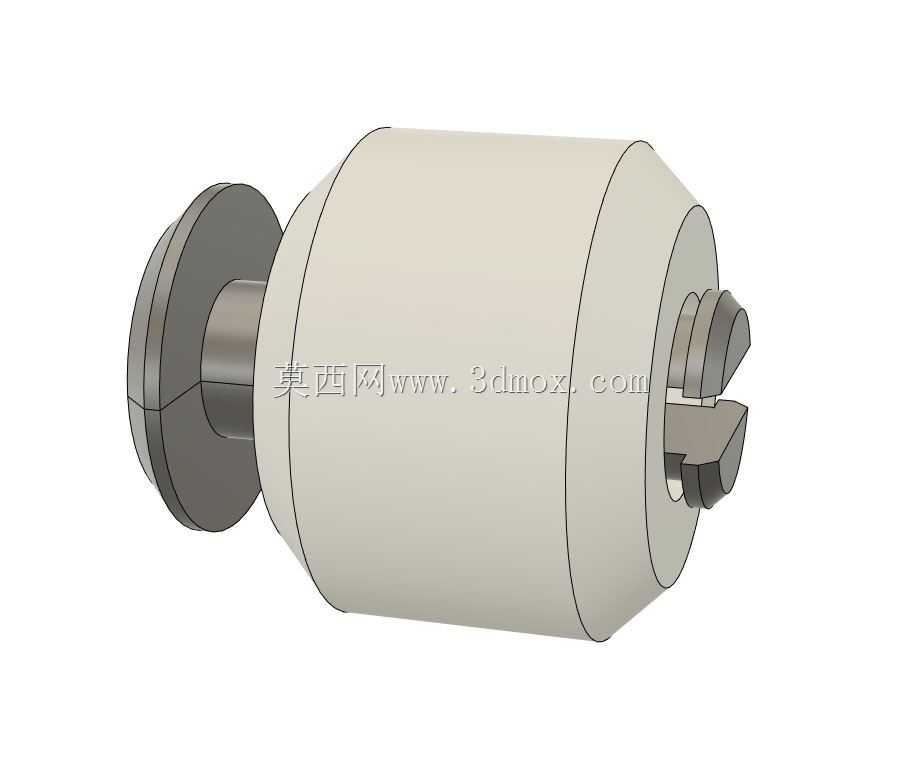

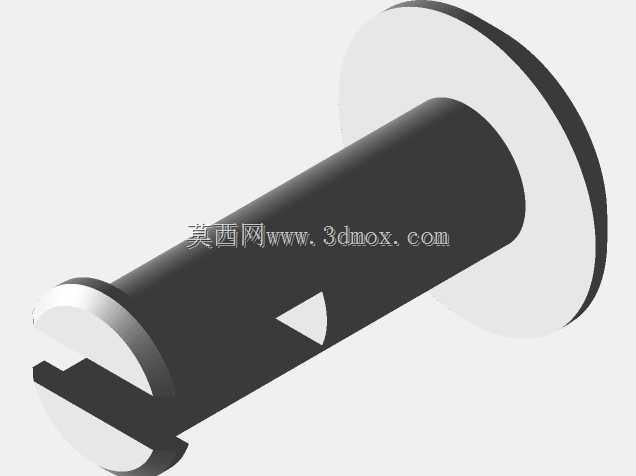

　　避免突出部分干扰线轴在料架上的正常转动。考虑到不同厂家线轴的注塑尺寸存在公差，安装孔位的设计预留了微调余量，实际装配时可根据线轴侧壁的实际厚度适当调整钻孔直径，保证手柄主轴能够顺畅插入同时不出现旷量。结构上采用分体式主轴配合握持手柄的组合形式，主轴分为两半结构，安装时可通过强力胶将两半主轴粘合为整体，插入线轴的安装孔后，在心轴盖内侧补充两点胶接点位即可完成与线轴的固定，手柄部分与主轴采用卡接定位，装配到位后不会出现相对转动，保证施力时的扭矩传递效率。针对部分操作人员不想做粘合处理的使用需求，结构也预留了整轴式主轴的设计方案，无需粘接即可直接装配使用，适配不同的操作习惯。手柄的握持部分采用圆弧过渡的柱形外形，

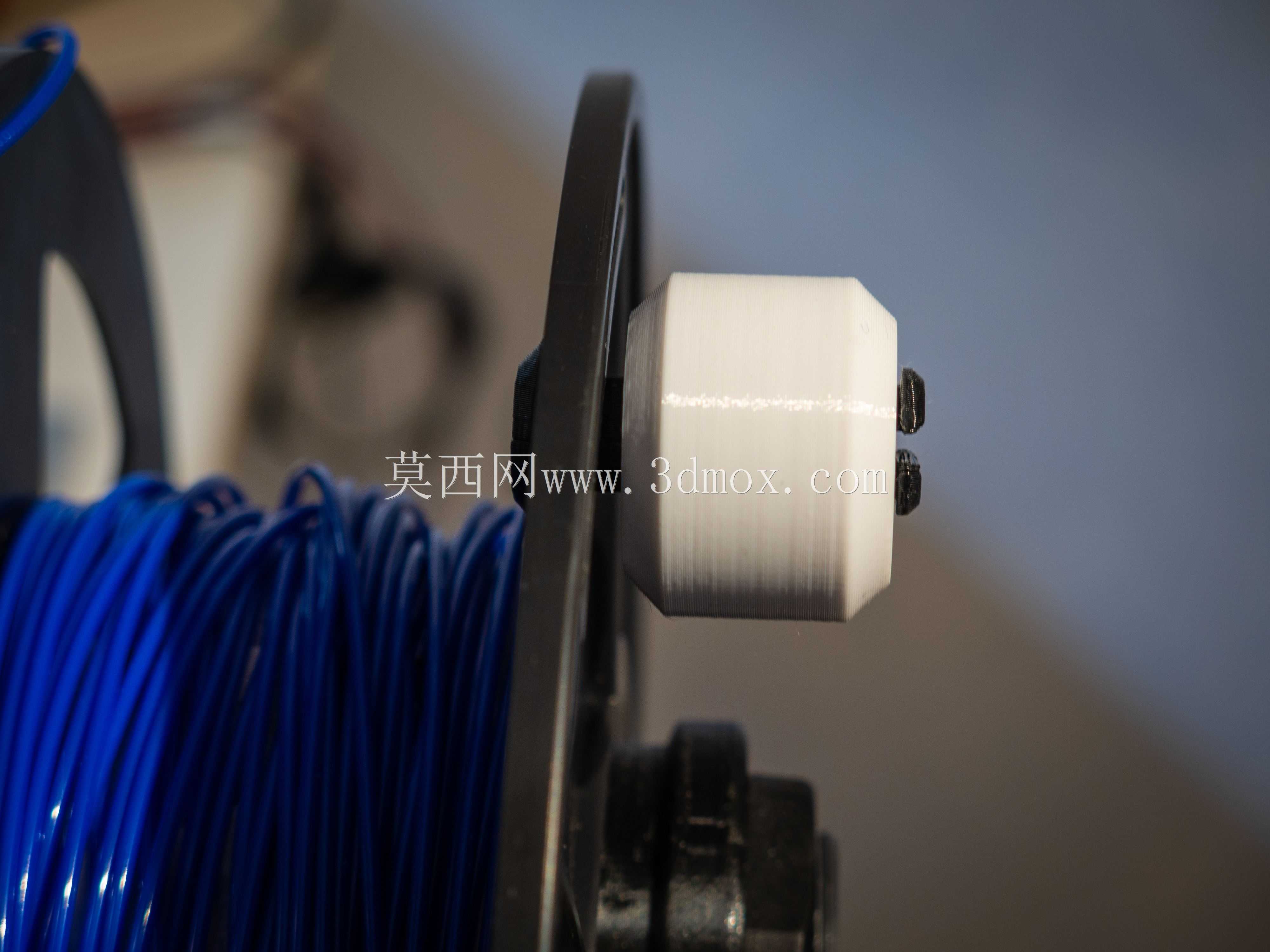

　　表面做了防滑的细微纹理处理，长时间转动操作时不会硌手，也能避免手心出汗导致的打滑。从安装边界来看，装配完成后手柄突出线轴侧面的长度控制在合理范围，既保证足够的握持空间，也不会因为突出过多导致线轴放置时出现歪斜，卷绕过程中线轴的转动中心与手柄的旋转轴线完全重合，转动时无偏心晃动，能够保证灯丝排列的整齐度。实际使用时，可先将待卷绕的灯丝端头固定在线轴的卡槽内，一只手轻扶灯丝保持适当张力，另一只手转动手柄带动线轴旋转，即可让灯丝均匀排布在线轴上，相比直接用手转动线轴边缘的操作方式，施力更顺畅，也不会被线轴边缘的毛刺划伤。对于经常测试不同耗材、需要频繁拆分小卷灯丝的工作室或者个人用户来说，这个构件能够大幅提升耗材整理的效率，

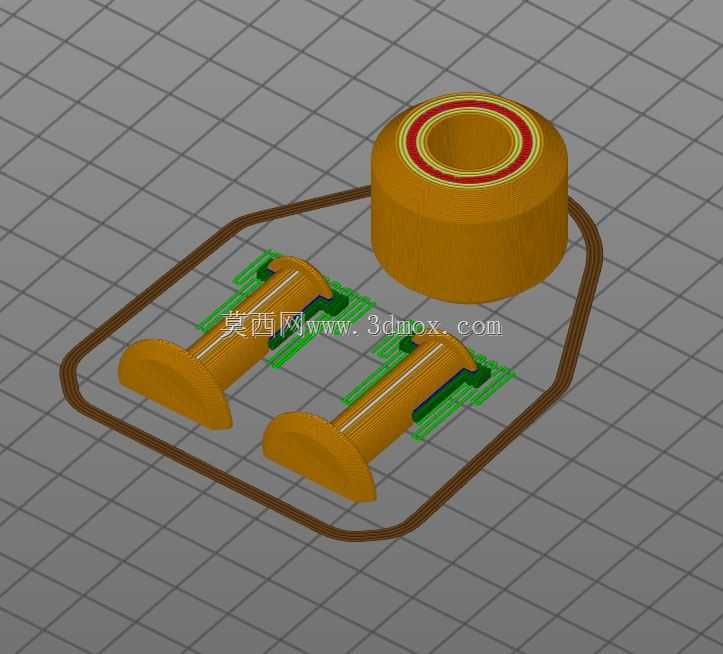

　　减少零散耗材杂乱堆放导致的污染、打结问题。建模过程中对所有配合面做了公差匹配，分体主轴的接合面设计为平面结构，打印时可将接合面平放在打印平台上，无需添加支撑即可获得平整的粘接面，装配后拼接缝隙极小，不会影响整体的结构强度。主轴与手柄的连接位置做了加强筋处理，承受较大的卷绕扭矩时也不会出现断裂问题，能够适配PLA、PETG、ABS等多种常见3D打印材料的制作，使用普通桌面级3D打印机即可直接打印制作，无需特殊的后处理工序。
