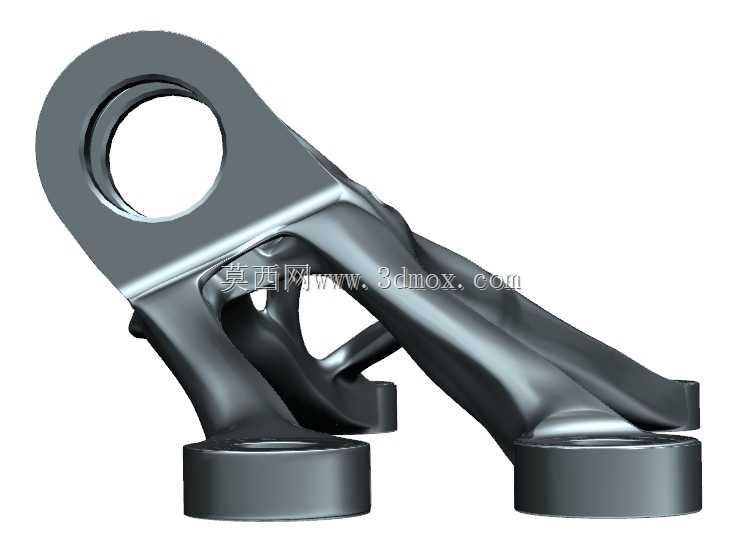

拓扑优化轻量化GE连接支架结构设计

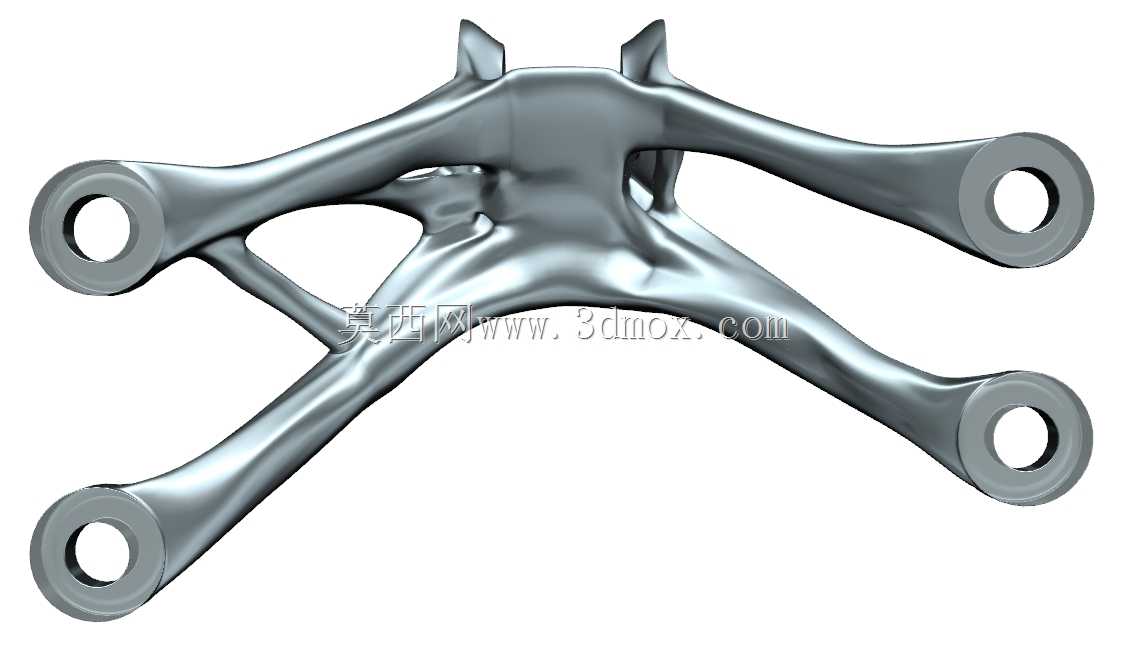

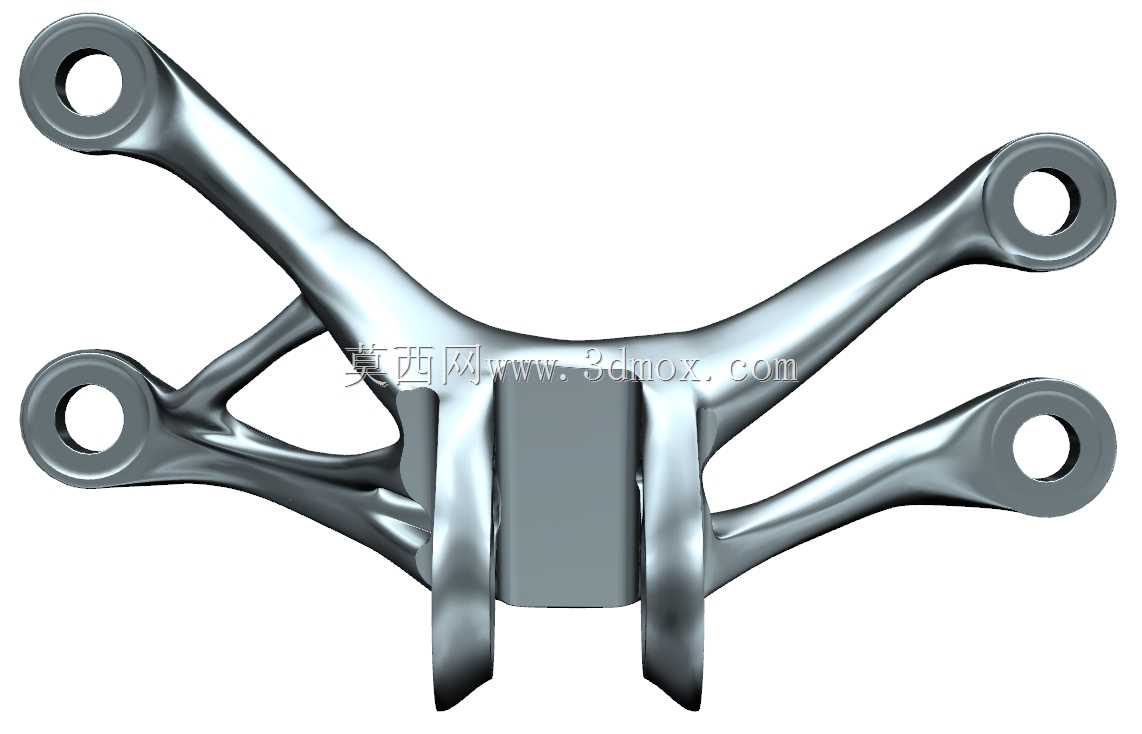

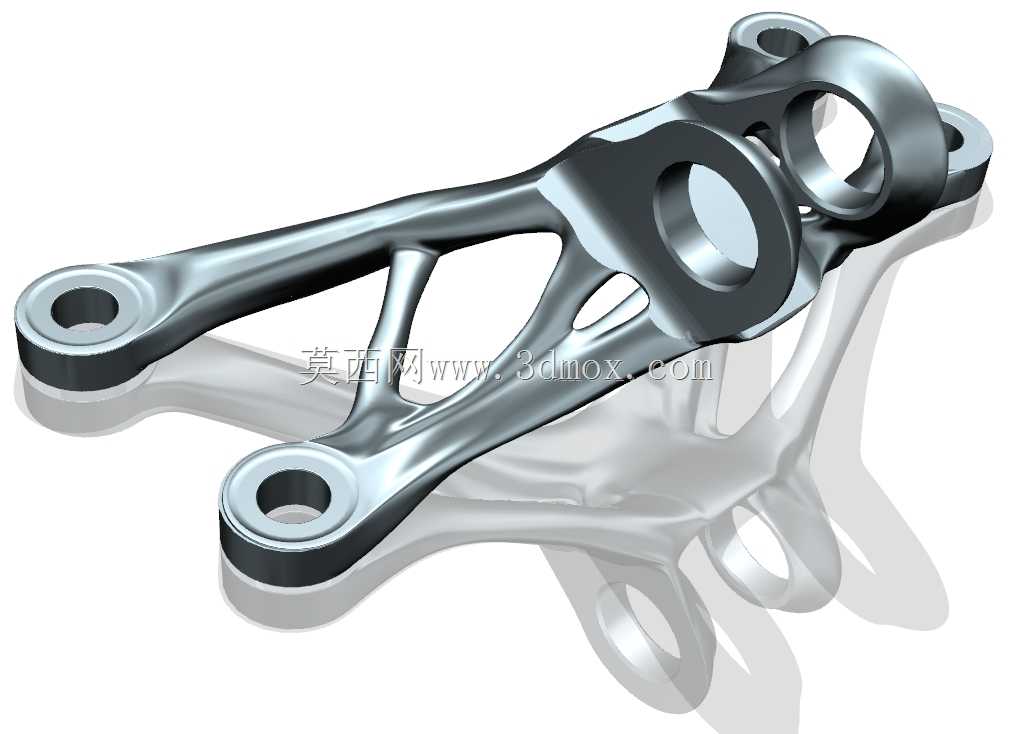

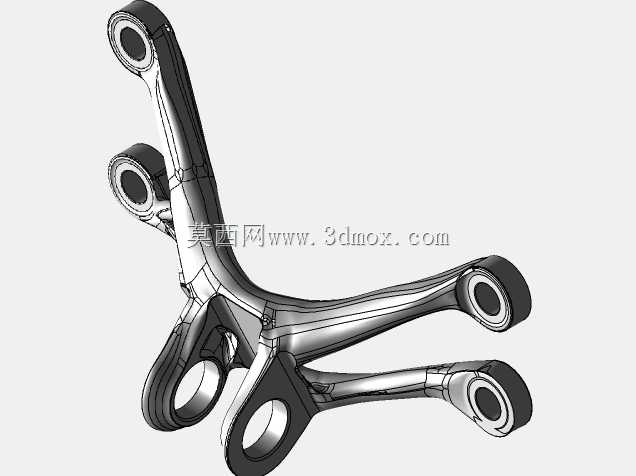

　　该支架属于动力设备配套的连接承载构件，主要应用在航空发动机附属管路、机载设备安装点位的连接场景中，承担多方向载荷传递、部件定位固定的核心作用，在设备运行过程中需要持续承受振动载荷、扭转载荷以及不同工况下的交变冲击力，对结构的强度冗余、抗疲劳性能以及自重控制都有极高要求。从结构设计逻辑来看，该构件采用了拓扑优化结合后期形状修整的设计路径，初始设计阶段先明确各安装孔位的边界约束条件，将两端的安装孔作为固定约束端，中部大尺寸安装孔作为载荷加载端，输入实际运行中采集到的多工况载荷谱，包括极限扭转工况下的扭矩载荷、振动工况下的交变载荷、极限过载下的冲击载荷，通过拓扑优化算法迭代去除材料低应力区域，在保证应力分布均匀的前提下最大化去除冗余材料，

　　最终实现了近九成的减重效果，整体质量控制在213g，相比同载荷能力的传统实体支架减重优势十分明显。从结构细节来看，所有安装孔位均保留了足够厚度的实体安装边，孔位周边做了圆滑过渡的加强结构，避免孔边应力集中导致的疲劳失效；优化生成的镂空筋条均沿主应力迹线方向布置，筋条之间的过渡区域全部采用大圆角顺滑连接，不存在直角、锐角等应力集中的结构特征，既保证了载荷传递路径的连续性，也减少了加工过程中应力残留的风险。在安装边界层面，三个安装孔的相对位置精度按照IT7级公差控制，孔位端面预留了0.2mm的精加工余量，安装时可配合定位销实现精准对位，适配标准的六角螺栓紧固安装，安装面的平面度控制在0.05mm以内，保证安装后支架与对接部件完全贴合，

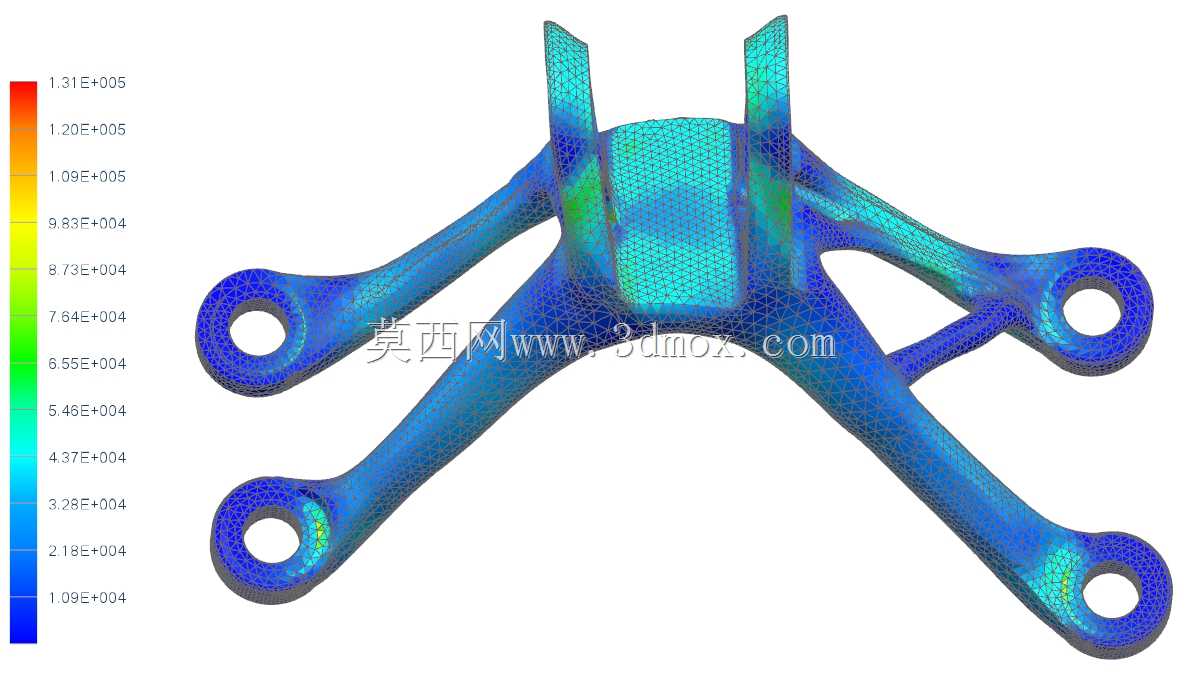

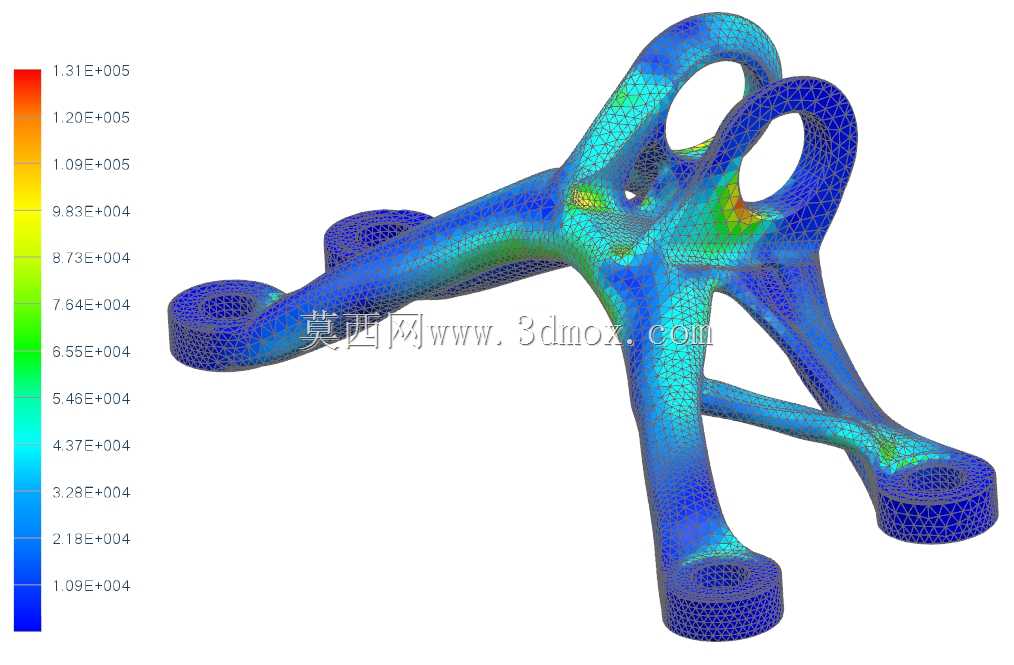

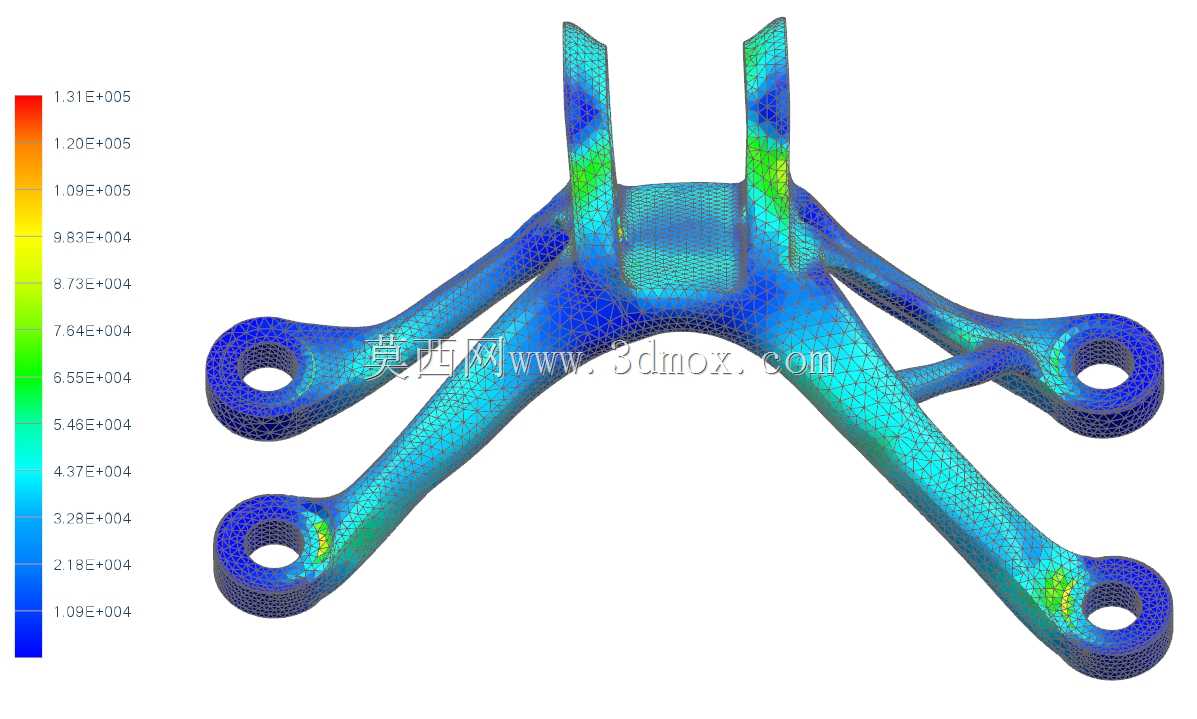

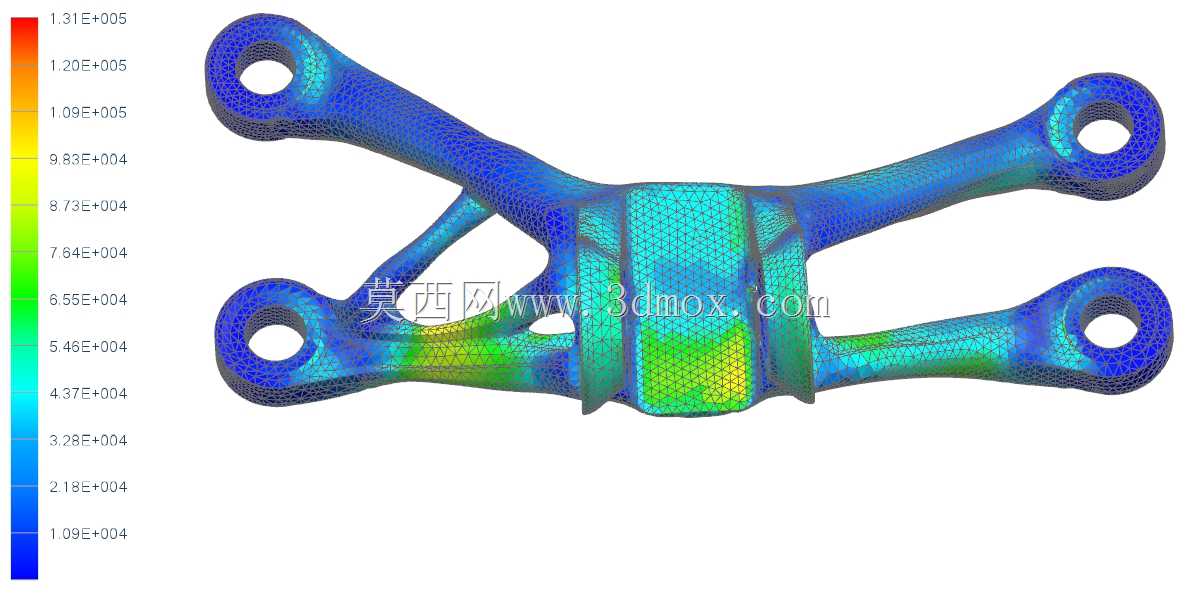

　　避免出现附加安装应力。在功能特性层面，该支架除了满足静态承载要求外，还通过模态仿真验证了固有频率，其一阶固有频率避开了设备运行时的主要激振频率区间，避免运行过程中发生共振失效；同时针对扭转载荷工况做了专项刚度校核，在额定扭矩作用下支架的最大变形量控制在0.1mm以内，完全满足配套设备的安装精度要求。设计后期还对拓扑优化生成的不规则曲面做了手动修整，将部分过于细碎的筋条做了合并规整，既保留了拓扑优化的轻量化优势，也降低了后续增材制造、精密铸造的加工难度，所有外露的棱边都做了R1以上的圆角处理，避免加工和装配过程中出现锐边划伤的问题。从实际应用适配性来看，该支架可直接替换同安装尺寸的传统实体支架，不需要改动周边配套部件的结构，

　　在保证承载能力不降低的前提下大幅降低自身重量，对于对自重控制要求严苛的航空、高端动力装备场景有很强的适配性，其结构设计思路也可以为同类型承载连接构件的轻量化设计提供参考，尤其是在多工况载荷作用下的支架类构件设计中，这种拓扑优化加手动修整的设计路径，能够在性能、重量、加工成本三者之间找到最优的平衡点。
