拓扑优化型汽车后悬挂下支臂结构

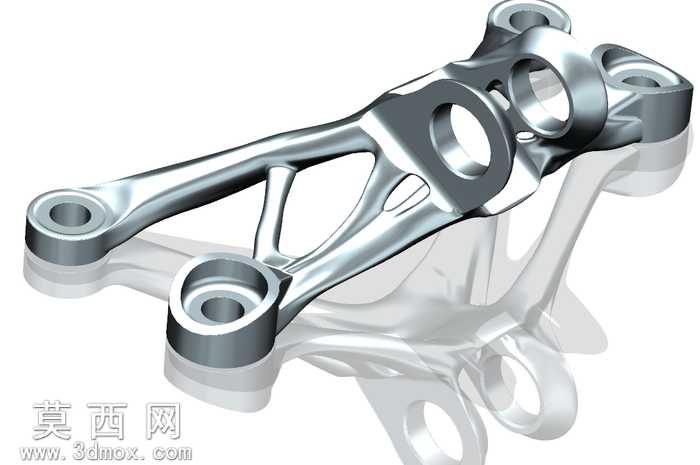

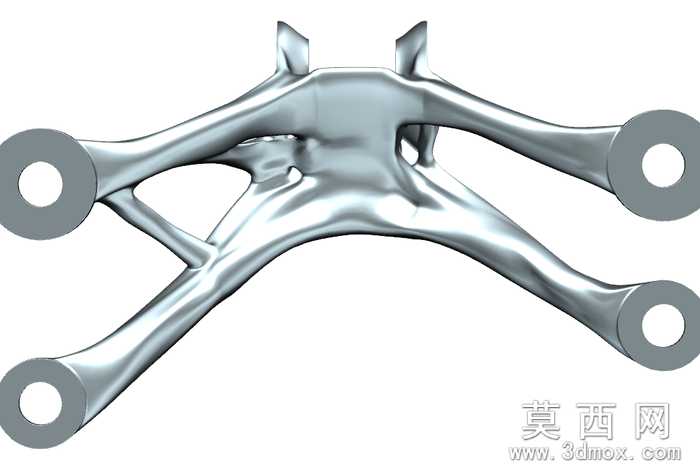

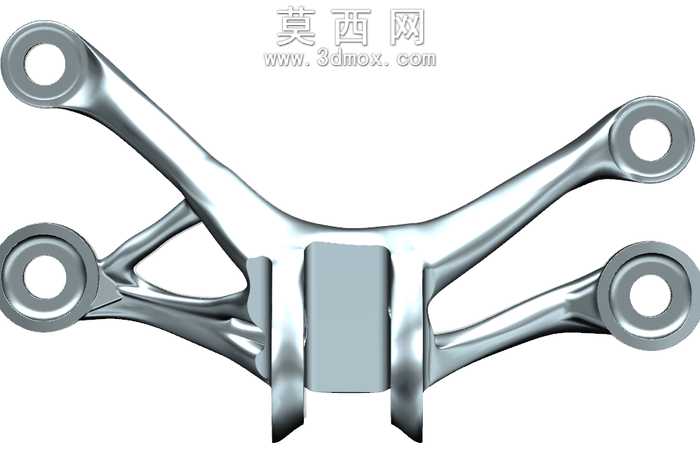

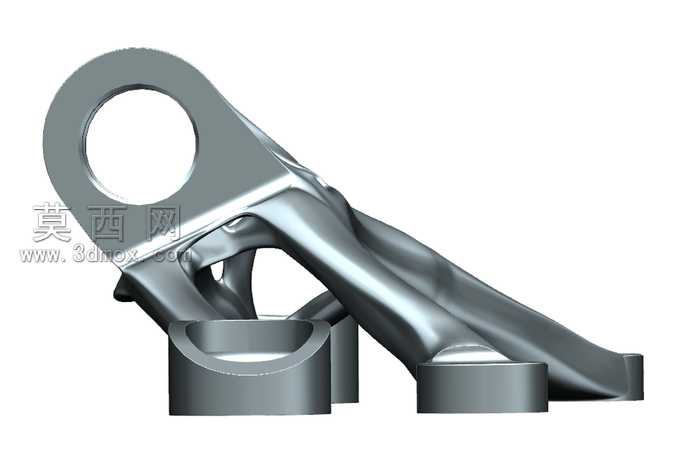

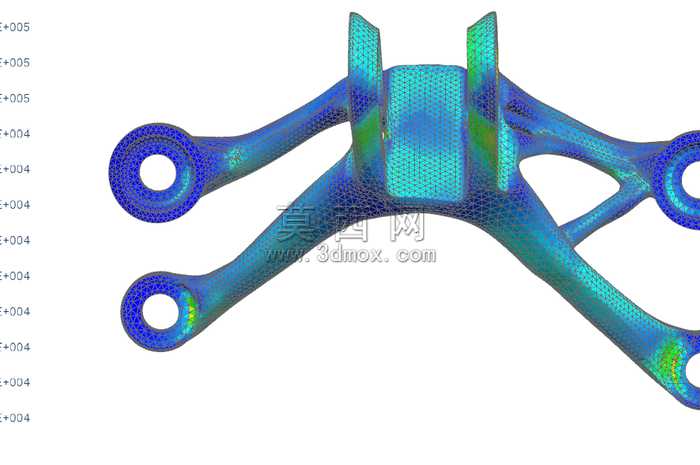

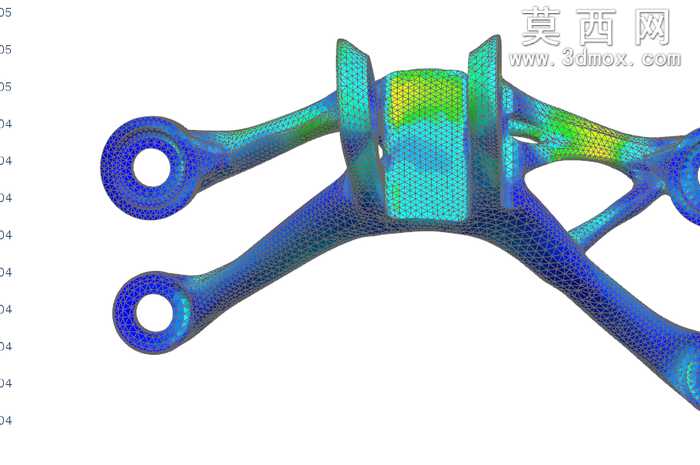

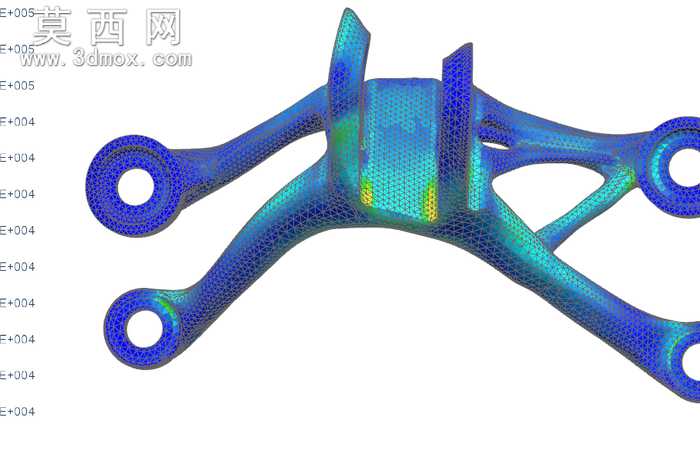

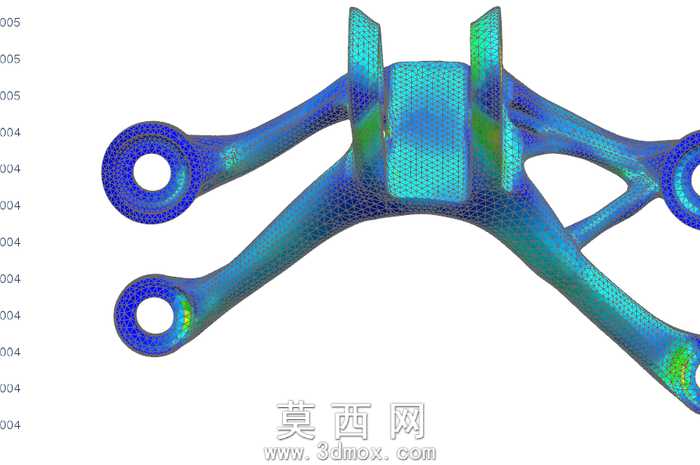

底盘悬挂零件的轻量化设计，从来不是盲目挖空减重，早年不少试制的轻量化支臂，台架试验里扭转工况下刚过额定载荷60%就出现安装孔位形变，路试阶段过连续减速带时甚至出现支臂臂身震颤，连带四轮定位参数频繁偏移，根源就是减重时没兼顾载荷传递路径的连续性。这款后悬挂下支臂的结构设计，完全围绕接触分析得到的载荷路径排布筋条，没有一处多余的实体堆积。三个主安装孔位的环形凸台做了不等厚设计，朝向臂身的一侧壁厚比外侧厚2mm，刚好承接来自臂身筋条传递的冲击载荷，孔位内侧预留的精加工余量，能适配压装橡胶衬套的过盈公差，避免压装时凸台边缘崩裂。臂身的镂空区域没有做规整的几何开孔，每一处镂空的边缘都顺着主应力迹线延伸，筋条的交汇位置做了大圆角过渡，不会出现应力集中导致的疲劳裂纹，相比同载荷等级的实心铸造支臂，重量降低近四成，却能承受超过额定值1.8倍的扭转冲击。臂身和安装凸台衔接的位置，没有做生硬的直角转接，而是顺着筋条的走向做了渐变式的壁厚过渡，铸造时金属液能顺畅填充整个模腔，不会出现冷隔、缩孔这类铸造缺陷，后续机加工时也不用为了去除毛坯余量反复走刀。镂空区域的边缘都做了0.5mm的倒角处理，不会在喷涂防锈涂层时出现积液挂漆的问题，长期行驶在雨雪路段也不容易在边角位置积存泥水造成锈蚀。和转向节连接的端位凸台，端面特意做了微凸的定位面，装配时衬套压装到位后能和对接件完全贴合，不会出现装配间隙导致的行驶异响，就算在连续颠簸的非铺装路面长时间行驶，连接位置的螺栓也不会因为交变载荷出现松动。臂身中间的加强筋没有采用等宽设计，载荷传递路径上的筋条宽度比辅助筋宽3mm，既保证了整体刚性，又不会额外增加不必要的重量，就算车辆在紧急变道产生侧向载荷时，支臂的形变量也能控制在0.3mm以内，不会影响车轮的定位精度。
