呼吸器配套3M卡口过滤器连接适配支架

　　这款适配结构主要服务于呼吸防护场景下的过滤器接驳需求，核心作用是实现标准3M卡口规格与第三方过滤组件的稳固对接，解决不同接口规格过滤元件无法通用互换的现场问题。在实际作业场景中，不管是粉尘作业环境下的颗粒物防护，还是低浓度有害气体环境下的呼吸防护，经常会遇到现有滤毒罐、滤棉盒接口与改装过滤组件不匹配的情况，这款适配结构就是针对这类接驳痛点设计，不需要改动原有呼吸器主体结构，直接通过卡口旋接即可完成装配，大幅降低现场改装的结构改动成本。

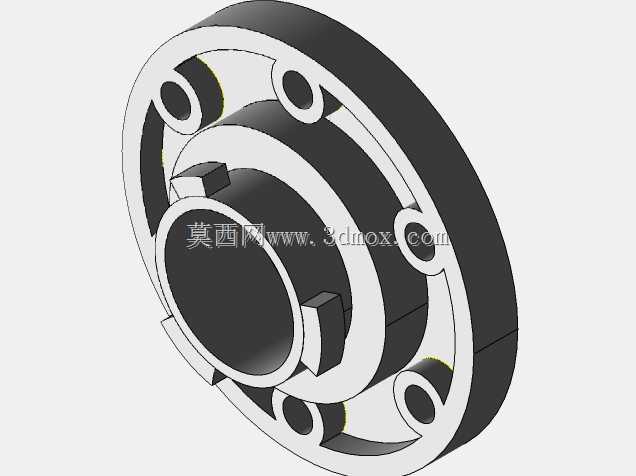

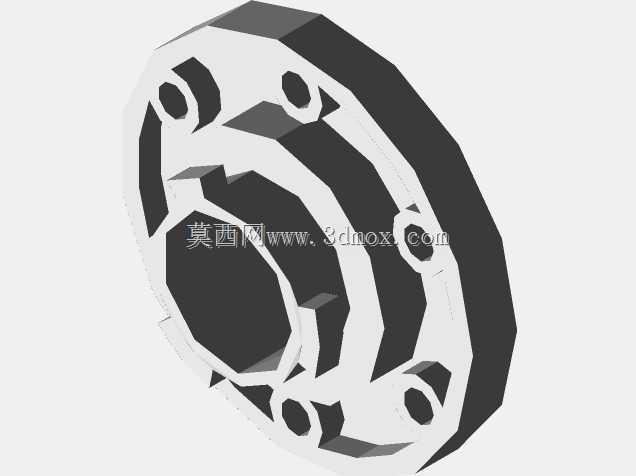

　　从功能特性来看，该适配结构采用周向均匀分布的卡口凸台作为旋接锁定结构，凸台的卡接深度、导向斜角完全匹配标准3M卡口的旋合行程，旋接到位后可形成轴向预紧力，配合端面的密封垫圈安装槽，可实现接驳位置的可靠密封，避免未经过滤的空气从接缝处渗入呼吸通路。结构端面均匀布置的六个安装通孔，可通过紧固件对接不同规格的过滤支架、过滤舱体，孔位的节圆直径、通孔直径经过适配校核，既满足常规M3、M4规格紧固件的穿装要求，也预留了足够的密封面宽度，不会因为孔位过于靠近外缘导致密封垫压合失效。中心的贯通通孔直径经过通流面积校核，匹配常规呼吸流量下的气阻要求，不会因为通径过小导致呼气、吸气阻力过大，影响长时间佩戴的舒适性。

　　设计过程中优先考虑了3D打印工艺的成型可行性，所有结构转角位置都设置了不小于1mm的圆角过渡，避免FDM工艺打印时出现应力集中导致的层间开裂，同时也减少了打印过程中支撑结构的使用量，降低后期处理的工作量。结构的壁厚设置为2.5mm，既保证了卡口位置反复旋接的结构强度，不会因为多次插拔出现凸台断裂，也避免了壁厚过大导致的打印变形、成型周期过长问题。密封槽的深度设置为1.2mm，宽度1.8mm，可适配线径1.5mm的标准硅胶O型圈或者自行裁切的硅胶泡沫垫片，压合后密封垫的压缩率控制在25%-30%区间，既保证足够的密封比压，也不会因为压缩量过大导致密封垫永久变形失效。

　　安装边界方面，该适配结构的最大外圆直径为72mm，轴向总装配长度为28mm，旋接卡口的轴向定位尺寸距离安装端面为12mm，安装后突出呼吸器主体的长度控制在合理范围，不会因为结构过长导致佩戴时磕碰面罩、影响视野。安装孔的节圆直径为58mm，通孔直径为4.5mm，可兼容市面上多数自制过滤舱、第三方过滤支架的安装孔位，不需要额外进行孔位扩钻或者转接。中心通流孔直径为32mm，通流面积超过800平方毫米，即使在大运动量呼吸状态下，也不会出现通气不畅的问题。结构的卡口旋合角度为30度，旋接到位后有明显的卡位手感，不需要额外的紧固件锁定，即可承受日常使用中的拉扯、晃动载荷，不会出现意外松脱的情况。

　　在实际使用验证中，该适配结构配合1.5mm厚的硅胶泡沫垫片，可在-10℃到40℃的环境温度下稳定工作，密封面的泄漏率低于呼吸防护要求的阈值，卡口位置经过500次以上反复旋接测试，没有出现凸台磨损、松旷的问题。针对3D打印材料可能出现的颗粒脱落问题，结构的内流道表面做了圆弧过渡处理，打印完成后经过简单的打磨、涂覆密封层处理，即可避免打印层纹缝隙积尘、材料颗粒脱落进入呼吸通路的风险。需要注意的是，使用3D打印工艺制作该部件时，优先选择层间结合力好的打印材料，打印时保证足够的填充率，卡口位置的打印填充率建议设置为100%，避免长期使用出现卡口断裂失效。
