8mm转10mm轴径Rotex GS爪式联轴器结构

　　在小型传动系统的轴系对接场景中，不同轴径的动力输出端与负载端连接一直是结构设计里的常见需求，尤其是小功率电机配套高速负载的传动链路里，轴径不匹配的问题十分普遍，这款爪式连接结构正是针对8mm输出轴的电机与10mm输入轴的高速负载对接场景设计，可直接适配两类常规轴径的安装需求，无需额外加工轴套或者转接结构，能有效缩短传动链路的轴向尺寸，减少装配环节的累计误差。从实际使用场景来看，这类结构常出现在小型桌面自动化设备、微型输送机构、实验台测试传动组这类空间紧凑、转速偏高的传动位置，这类场景往往没有太大的扭矩冗余，同时对传动的同轴度误差补偿有一定要求，

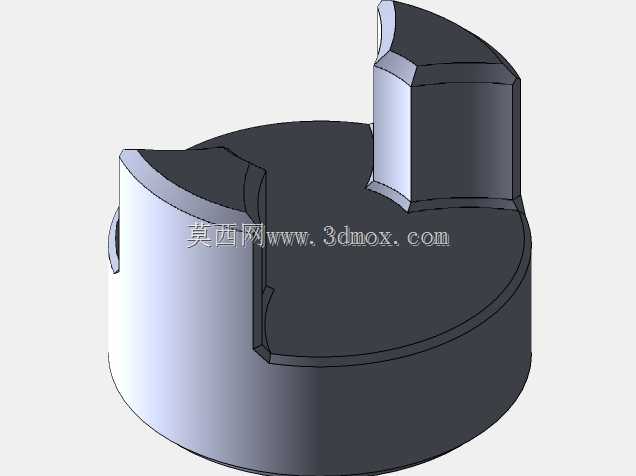

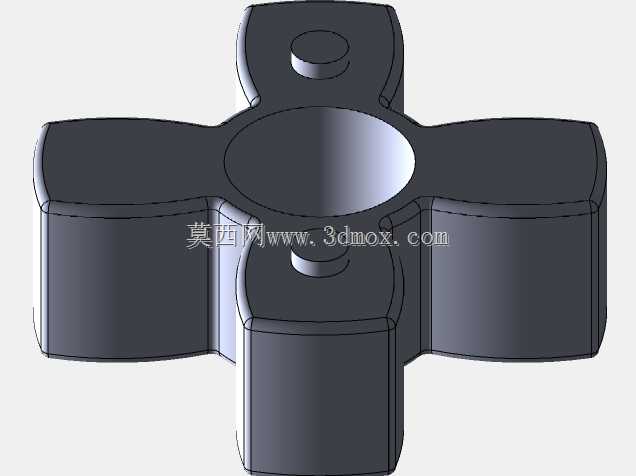

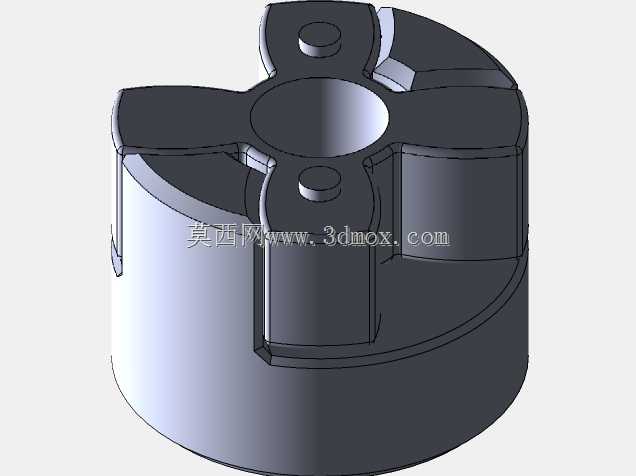

　　爪式的结构形式本身就可以通过配合弹性体（实际装配时可按需选配对应硬度的梅花弹性块）来补偿两轴对接时的少量径向、角向偏差，避免硬连接状态下因为安装同轴度不足导致的轴承受额外径向力，延长轴承和电机的使用寿命。从结构设计的思路来看，这款半联轴器的爪部采用了等距三爪布局，三个凸爪沿圆周方向均匀分布，每个爪的侧面都做了贴合弹性块的圆弧过渡处理，没有尖锐的应力集中棱角，在传递扭矩的时候，爪部的受力面可以均匀分散载荷，避免局部应力过大导致的爪部断裂问题；轮毂部分的轴孔分别对应两端的轴径做了公差适配，常规选型下轴孔采用H7公差配合，可适配过渡配合或者小间隙配合的装配需求，轴孔侧壁预留的紧定螺钉位置（实际加工时可按需增设）可以实现轴与轮毂的周向固定，

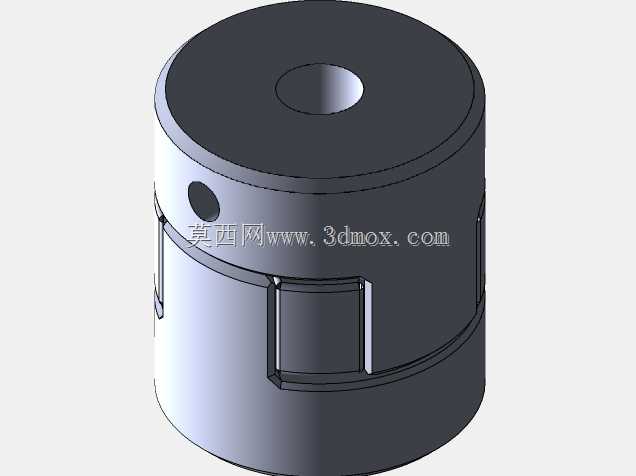

　　防止传动过程中轴与联轴器出现相对打滑。外形尺寸方面，这款联轴器的外径设定为30mm，整体轴向全长33.5mm，这个尺寸边界刚好适配小功率电机的输出端安装空间，不会因为外径过大和周边的机架、走线槽产生干涉，轴向长度也控制在紧凑范围内，不会额外增加轴系的悬臂长度，避免高速转动时因为悬臂过长产生的振动问题。在实际选型装配的时候，需要注意两端轴的插入深度，要保证轴端插入轮毂后不会顶到中间的弹性体安装位置，预留出弹性块的压缩变形空间，同时紧定螺钉的紧固位置要对准轴上的平位或者预加工的凹坑，避免长期运转后螺钉松动。这类爪式联轴器的结构本身没有复杂的曲面特征，建模的时候可以通过旋转凸台做出轮毂的基体，再通过拉伸切除或者凸台拉伸做出单个爪部特征，

　　之后沿圆周方向阵列得到三个均匀分布的爪，最后对所有棱边做合适的倒角和圆角处理，既可以去除加工毛刺，也能进一步优化应力分布。在传动特性上，这种结构的联轴器转动惯量较低，非常适合高速小扭矩的传动场景，不会因为自身惯量过大给电机启动带来额外的负载，同时三爪的结构在弹性块磨损后也能快速更换，不需要完全拆解两端的轴系，维护起来十分方便。很多小型设备的改装场景里，经常会遇到更换电机后轴径和原有负载轴不匹配的问题，这类定轴径的联轴器结构可以直接替换原有连接部件，不需要重新定制非标轴套，能大幅降低改装的成本和周期，同时相比顶丝式的硬连接轴套，带爪部配合弹性体的结构吸振性能更好，能有效过滤电机运转时产生的少量振动传递到负载端，提升整个传动系统的运行平稳性。设计这类联轴器的时候，爪部的厚度和高度是需要重点校核的参数，要根据传递的额定扭矩计算爪部的剪切应力和挤压应力，保证在额定负载下爪部不会出现塑性变形，同时爪部和弹性块的配合间隙要控制在合理范围，间隙过大会导致传动时存在回程误差，间隙过小则会导致装配困难，弹性块无法正常安装到位。
