户外背囊轨道系统6mm孔滑动夹结构

　　这款滑动夹是户外背负系统里的典型适配构件，主要用在配备轨道调节结构的背囊胸骨带位置，解决背负过程中束带位置快速调整、锁止固定的实际需求。户外徒步、登山、长途穿越这类场景里，背囊的胸骨带作用是分担肩部承载的压力，避免肩带在行进过程中向两侧滑脱，同时调整胸部位置的束紧程度，让背负重心更贴合躯干，减少长时间行进的晃动损耗。传统的胸骨带固定夹多为固定式缝制结构，无法根据使用者的体型、着装厚度调整横向位置，冬季穿着厚抓绒、冲锋衣时束带位置偏移容易产生勒压感，夏季薄装时又容易出现束带松脱肩带外滑的问题，带轨道调节的背囊系统就是为了解决这个痛点设计，而这款滑动夹就是轨道系统里的核心活动连接件。

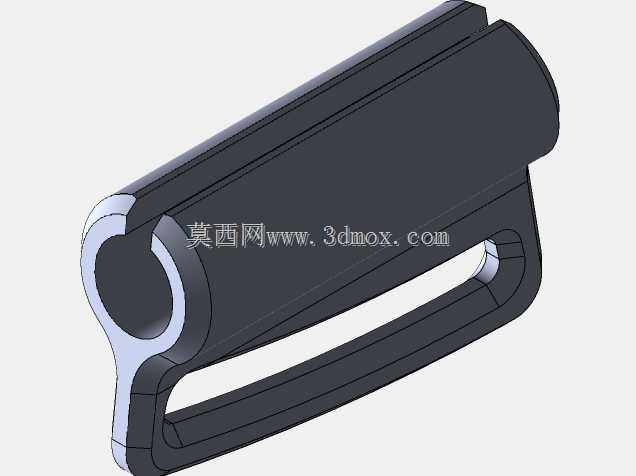

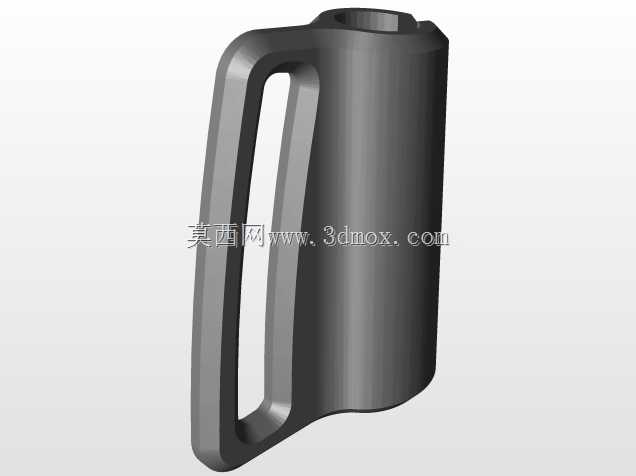

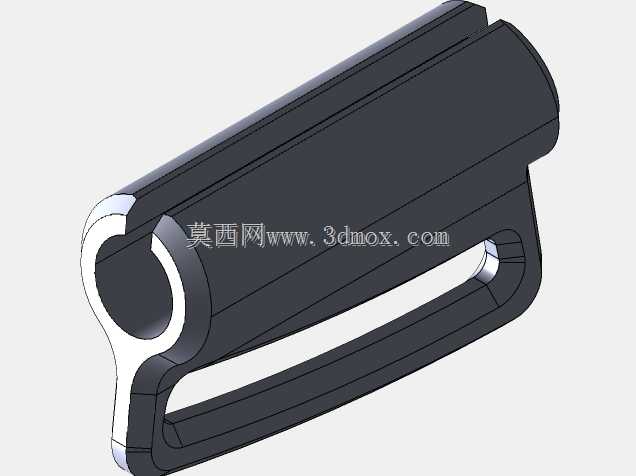

　　从功能特性来看，这个构件集成了滑动导向与束带穿装两个核心功能，主体的圆弧槽结构是和背囊肩带上的圆柱形轨道杆配合的导向部分，槽体内径和轨道杆直径做间隙配合，保证滑动时的顺畅度，不会出现卡滞或者晃动量过大的问题，滑动到目标位置后依靠夹体自身与轨道的抱紧力实现位置固定，不需要额外的锁止旋钮或者拨杆，操作时直接用手推动就能调整位置，戴薄手套也能完成操作，适配户外使用的操作场景。下方的开口矩形框是束带穿装位，宽度匹配常用的20mm宽尼龙织带，织带穿过之后可以通过自身的魔术贴或者日字扣调整束紧长度，滑动夹只负责织带在轨道上的横向位置固定，不承担织带长度调节的功能，两个功能分区互不干涉，避免了多功能集成带来的结构冗余。

　　设计思路上优先考虑了户外使用的可靠性与轻量化需求，整体没有多余的装饰结构，所有的曲面和棱角都做了R角过渡，避免行进过程中夹体棱角摩擦衣物或者皮肤，也不会出现应力集中导致的结构断裂。主体的壁厚做了均匀化处理，滑动配合的圆弧槽部位壁厚比穿带框部位略厚1.2mm，因为这个位置是长期和轨道杆摩擦、承受束带拉力的核心受力部位，加厚处理可以提升耐磨性能和抗形变能力，穿带框部位因为只需要承受织带的拉力，不需要反复摩擦，壁厚做减薄处理可以降低整体重量，毕竟户外装备每减少一克重量都能降低长时间行进的负担。6mm的安装孔是预留的扩展安装位，可以兼容外挂的小配件挂点，比如对讲机挂扣、求生哨固定座、水袋管夹这类小型户外配件，不需要额外在织带上穿孔或者增加挂带，直接通过这个孔位就能固定，拓展了构件的使用场景。

　　安装边界方面，这款滑动夹适配的轨道杆直径为6mm，和圆弧槽的配合间隙控制在0.1mm-0.15mm之间，间隙过小会导致滑动阻力过大，低温环境下构件出现轻微冷缩时会直接卡死在轨道上无法调整；间隙过大则会导致滑动夹在轨道上出现径向晃动，行进过程中容易产生异响，也会导致胸骨带位置偏移，无法起到稳定束紧的作用。夹体整体的横向宽度不超过35mm，安装之后不会突出肩带侧面过多，避免在穿越丛林时被树枝勾挂，纵向高度控制在28mm以内，不会和肩带上的其他固定件、肩垫部分产生位置干涉。穿带框的内孔高度为3mm，刚好容纳双层叠放的20mm宽尼龙织带，织带穿过之后不会出现上下窜动的问题，也不会因为间隙过小导致织带穿装困难。构件的所有外露边缘都做了0.5mm的倒圆角处理，没有锋利的飞边或者棱角，即使直接接触皮肤也不会产生压痕或者划伤，适配长时间背负的使用需求。

　　从实际使用的工况来看，这个滑动夹需要承受的静态拉力不低于50N，在突发的拉扯情况下比如身体倾斜、背囊被外物勾挂时，瞬时拉力可能达到150N，所以结构设计时在圆弧槽和穿带框的连接位置做了加强筋过渡，避免应力集中导致连接部位断裂。材质选择上优先考虑耐低温、抗老化的工程塑料，在-20℃到60℃的环境温度范围内都能保持足够的结构强度，不会因为低温变脆或者高温软化，适配不同海拔、不同季节的户外使用环境。滑动配合的圆弧槽内表面没有做额外的防滑纹路，因为如果增加防滑纹路虽然能提升锁止力，但是会增大滑动阻力，调整位置时需要用更大的推力，反而影响使用体验，依靠工程塑料自身和轨道杆的摩擦系数已经足够提供锁止需要的摩擦力，在正常背负的拉力下不会出现位置滑移。
