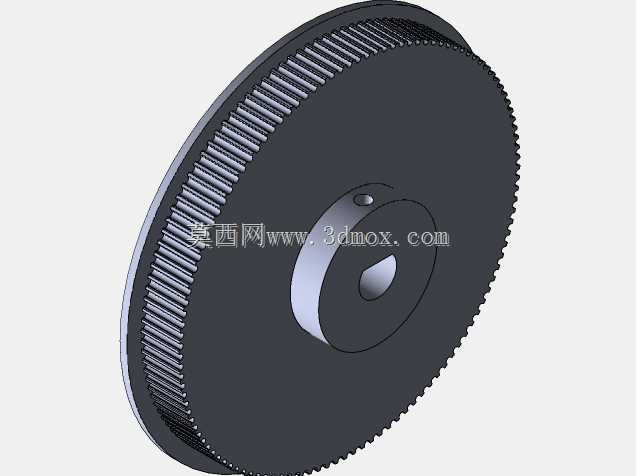

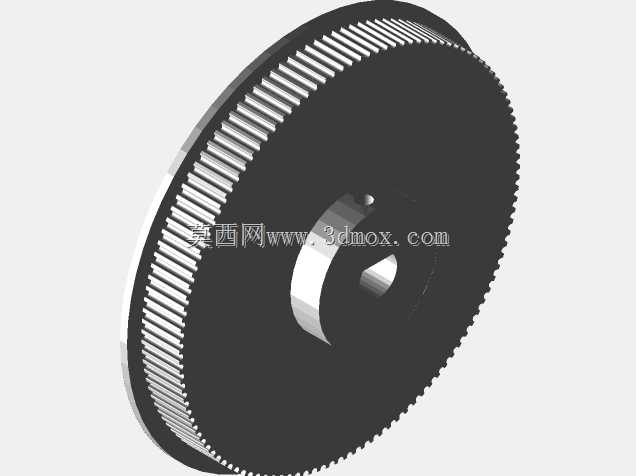

120齿复合传动同步带轮结构设计

　　做传动结构选型的时候，很多人会纠结同步带轮和齿轮传动的取舍，前者缓冲吸震适合中心距偏大的传动链路，后者传动比精准、承载冗余度高，这个120齿的复合带轮，其实是把两种传动结构的优势做了整合，在小型自动化设备的紧凑传动舱里，这类复合轮能省掉至少一组张紧支架和中间传动轴，把原本需要两级传动的链路压缩成单级，对缩小设备整体体积的帮助非常明显。

　　从实际应用场景来看，这类带轮最常出现在桌面级自动化送料机构、小型输送线的动力端、还有消费电子组装工位的分度传动位，尤其是对传动空间卡得特别死的通讯类小型设备内部，常规的分体式齿轮加带轮结构，两个零件的装配同轴度很难保证，运转久了容易出现带跳齿、齿轮侧磨的问题，做成一体式结构之后，两个传动位的同轴度靠一次装夹加工就能保证，装配的时候只需要对准一根轴的安装位，不用反复调整两个传动件的相对位置，装配工时能压到原来分体结构的三分之一。

　　设计这个零件的时候，首先要卡的是安装边界，轮体的最大外径要匹配120齿对应的带轮节圆，齿形部分做了和标准同步带适配的梯形齿廓，齿侧的粗糙度要控制在Ra1.6以内，不然皮带运转的时候磨损会特别快，寿命连标准值的一半都到不了。轮体中心的安装孔做了D型切边，不是普通的圆孔，这个设计是为了和轴上的平位配合，不用额外加键就能传递额定扭矩，适合小扭矩的高速传动场景，毕竟小功率传动里，键连接的键槽会削弱轴的强度，D型孔的加工和装配都更简单，对中性也更好。中心孔旁边的小沉孔是锁紧螺丝的让位位，装配的时候把紧定螺丝从这个孔拧进去，顶在轴的平位上，就能完全限制轮体的轴向窜动和周向转动，不用额外加轴端挡圈，进一步压缩了轴向的安装空间。

　　轮体的结构做了等厚度的辐板式设计，没有做多余的减重孔，因为本身轮体的直径不算特别大，厚度也薄，整块辐板的刚性足够，要是盲目加减重孔，反而会在高速运转的时候出现风噪变大、轮体动平衡超差的问题，毕竟这类带轮的工作转速普遍在每分钟几百转到一千多转，动平衡要是没做好，整个传动支架都会跟着震，时间长了固定螺丝容易松，皮带的张紧力也会掉。齿圈部分的厚度要比匹配的同步带宽出1毫米左右，这个余量是为了补偿装配的时候轴系的少量窜动，避免皮带边缘蹭到轮体的挡边，很多新手设计的时候会把轮齿宽度做的和皮带完全一样，实际装配只要有一点偏差，皮带就会磨边，用不了多久就会从边缘开始开裂。

　　和齿轮啮合的那一侧齿形，是按标准渐开线齿廓做的，模数选的是小型传动常用的小模数，齿侧间隙留了0.05毫米的装配余量，既不会因为间隙太大出现传动回差，也不会因为间隙太小导致运转卡滞，尤其是在需要正反转的分度场景里，回差太大会直接影响定位精度，留0.05毫米的侧隙刚好能抵消加工误差和热胀冷缩带来的尺寸变化，常温环境下长期运转也不会出现憋劲的情况。轮体的两个端面都做了0.5毫米的倒角，没有锋利的锐边，一方面是装配的时候不会刮伤安装人员的手，另一方面也不会割伤同步带的帘布层，很多小厂做的带轮边缘不倒角，皮带装上之后跑几个小时边缘就被割出毛边，很快就会断裂。

　　选材料的时候，这类小尺寸带轮一般用pom或者铝合金加工，pom的自润滑性好，运转噪音低，适合不需要高强度的轻载场景，铝合金的重量轻，动平衡更容易做，适合转速稍高的场景，两种材料都不容易生锈，在普通车间环境下不用做额外的表面处理就能用，要是用在有腐蚀性的环境里，还可以做硬质阳极氧化处理，进一步提升表面的耐磨性。安装的时候要注意，轴的插入深度要刚好到轮毂的台阶位置，不能顶到辐板，不然轮体装不到位，会出现齿面不对中的问题，张紧皮带的时候不要把张紧力调的太大，不然会给轴和轴承带来额外的径向载荷，时间长了会导致轴弯曲、轴承过早失效，一般用手指按压皮带中段，能压下10毫米左右的挠度是最合适的张紧状态。

　　很多人在做紧凑传动设计的时候，总想着用标准件凑结构，实际上在空间受限的场景里，这类一体式复合传动件的优势非常明显，既能减少零件数量，又能提升传动的可靠性，只是设计的时候要把各个传动位的相对位置、加工精度、装配余量都算准，不能只盯着单个齿形的参数，要从整个传动链路的角度去考虑安装、维护、寿命的问题，不然做出来的零件看着参数对，实际装到设备上就会出各种小问题。
