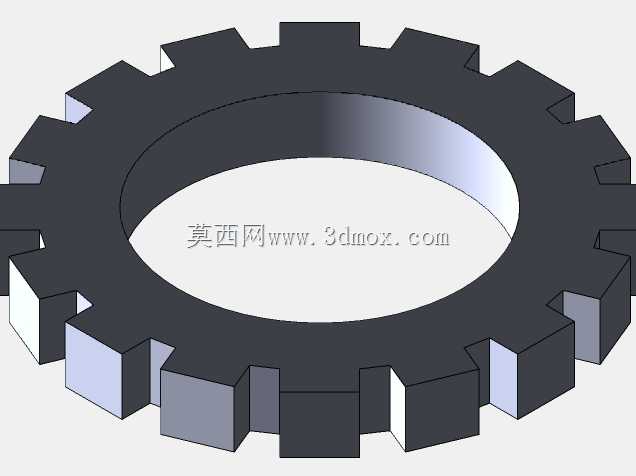

内啮合直齿传动齿圈结构设计

　　在做传动系统的结构匹配时，这类内齿圈的应用场景其实覆盖了不少细分领域，小到小型自动化设备的分度回转机构，大到行星减速模组的内啮合固定齿圈，甚至部分工装夹具的回转锁紧结构里，都能见到这类零件的身影。和外啮合齿轮不同，内齿圈的轮齿分布在环形基体的内侧，啮合时两个传动件的旋转方向一致，相同传动比下能大幅压缩传动结构的径向占用空间，这也是很多紧凑布局的传动方案优先选用内齿圈结构的核心原因。

　　从功能特性来看，这类直齿内齿圈的传动效率表现稳定，直齿的齿形设计没有轴向分力，对支撑轴承的轴向载荷要求更低，装配时的轴向对位容错度也比斜齿结构更高，不需要额外设置轴向定位的锁紧结构来抵消分力，很适合中低速、中等载荷的定比传动场景。齿圈的环形基体本身可以兼做回转支撑的连接座，外侧的平整圆柱面可以直接和轴承内圈或者设备的回转基座配合，不需要额外设计连接法兰，能进一步减少零件数量，降低装配累积误差。

　　设计这类齿圈的时候，首先要敲定的是模数和齿数的匹配，不能只盯着传动比算参数，还要结合安装边界的限制。比如齿圈的外径尺寸要和安装位的轴承内孔尺寸匹配，内径也就是齿顶圆的尺寸，要给内部啮合的小齿轮留出足够的回转空间，避免小齿轮的齿顶和齿圈的内壁发生干涉。齿宽的选择也不能盲目加宽，要结合传递的扭矩计算齿面接触强度，同时还要考虑啮合时的齿向载荷分布，要是齿宽过宽，加工时的齿向误差很容易导致轮齿一端偏载，反而加速齿面磨损，缩短零件使用寿命。

　　齿形参数的校核是设计里的核心环节，内齿圈的齿顶高系数和顶隙系数和外齿轮有细微差别，要是直接套用外齿轮的参数生成齿形，很容易出现齿顶干涉或者根切的问题，建模时要注意齿顶圆的直径不能过小，否则会导致啮合时的重叠系数不足，传动过程中出现冲击和异响。轮齿和环形基体的过渡位置要做合理的圆角处理，不能直接做直角衔接，这个位置是应力集中的高发区，在设备启停或者载荷突变的时候，直角过渡的位置很容易萌生裂纹，长期交变载荷下甚至会出现断齿的问题，圆角的半径要结合齿根厚度来定，不能过大影响啮合间隙，也不能过小起不到分散应力的作用。

　　安装边界的处理上，齿圈的外侧圆柱面要设置合理的尺寸公差，要是和轴承配合的话，一般选过渡配合就足够，过盈量太大会导致齿圈装配后发生形变，内侧的齿形精度受挤压变形影响，啮合时出现卡滞或者噪音过大的问题；间隙太大的话，传动时齿圈会出现径向窜动，影响传动精度，甚至加速轮齿的磨损。齿圈的两个端面要设置平行度公差，作为装配时的轴向定位基准，端面的平面度误差过大的话，装配后齿圈会出现偏摆，导致轮齿啮合时的接触面积不足，实际承载能力远低于设计值。部分需要周向固定的场景，还可以在齿圈的外侧或者端面设置键槽或者定位销孔，设计时要注意键槽的位置不能和轮齿位置重叠，避免削弱齿根位置的结构强度。

　　实际应用中，这类齿圈的材料选择也要结合使用场景调整，普通工况下用45号钢调质处理就能满足强度要求，齿面可以做高频淬火提升耐磨性；要是用在重载或者频繁正反转的场景，就需要选用合金结构钢做渗碳淬火处理，保证齿芯的韧性和齿面的硬度，能承受更大的冲击载荷。建模的时候要注意还原齿形的渐开线轮廓，不能用简化的梯形齿代替，否则后续做运动仿真或者干涉检查的时候，得到的结果和实际装配情况会有很大偏差，甚至会误导后续的结构调整。
