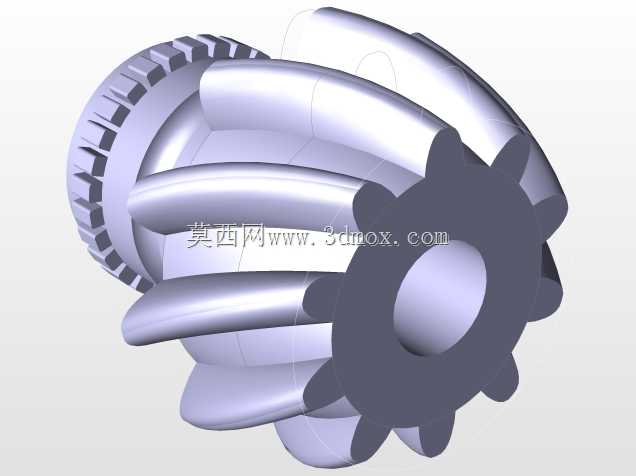

弧齿螺旋锥齿轮传动结构三维数模

　　这款螺旋锥齿轮的结构设计，核心围绕相交轴间的动力换向传输需求展开，区别于直齿锥齿轮的瞬时线接触啮合特性，其轮齿采用连续螺旋曲面构型，啮合过程中轮齿是逐步进入、逐步退出啮合区间，重合度相较同模数直齿锥齿轮提升40%以上，能有效降低传动过程中的冲击、振动与运行噪音，在高速重载的相交轴传动场景中适配性极强。从实际应用场景来看，这类齿轮广泛覆盖差速器总成、机床主轴分度机构、航空辅机传动箱、农用机械动力换向单元、工业机器人关节传动模组等需要实现90度或固定夹角动力传递的部位，尤其是在对传动平稳性、承载能力有较高要求的工况下，螺旋齿的结构特性能够很好地弥补直齿锥齿轮的性能短板。

　　从设计思路层面拆解，这款齿轮的建模过程首先需要明确分锥角、螺旋角、模数、齿数、压力角等核心基础参数，轮齿的螺旋曲面采用渐开线齿廓沿螺旋导程扫描生成，齿向方向的螺旋角设计通常取35度标准值，保证啮合过程中至少有2-3个轮齿同时参与承载，大幅降低单齿承受的接触应力与弯曲应力。齿轮主体的轮毂部位设计有同轴安装通孔，孔壁可根据装配需求设计键槽或过盈配合公差带，安装端面预留有定位止口结构，能够与配套的传动轴、轴承位实现精准同轴定位，避免装配后出现齿面偏载、啮合间隙不均的问题。齿轮背部的台阶式辐板结构，在保证整体结构刚度的前提下尽可能去除冗余材料，降低旋转过程中的转动惯量，减少传动系统启停阶段的惯性冲击。

　　从安装边界与尺寸适配角度来看，这款齿轮的轴向安装尺寸需要匹配配套轴承的跨距设计，齿顶圆的径向尺寸需要预留足够的箱体安装间隙，避免旋转过程中与箱体内壁、润滑管路等周边部件发生干涉。啮合安装时需要严格调整配对齿轮的安装距，保证齿面接触斑痕位于齿高中部、偏向齿小端的合理位置，侧隙控制在对应模数要求的公差范围内，既不能因为侧隙过小出现运转卡滞、齿面胶合的问题，也不能因为侧隙过大导致传动回程误差超标、正反转切换时出现冲击异响。轮齿的齿端做了微小的倒角修型处理，能够避免装配过程中齿端磕碰产生毛刺，也能在啮合初始阶段引导轮齿平顺进入啮合位置，减少边缘接触带来的应力集中问题。

　　在实际工况运行中，这类螺旋齿轮的润滑方式通常根据线速度等级选择，低速重载场景采用油脂润滑，高速传动场景则采用喷油润滑，保证啮合齿面之间能够形成稳定的油膜，降低齿面磨损，延长零件使用寿命。相较于直齿锥齿轮，螺旋锥齿轮的承载能力更高、运转平稳性更好，但同时对加工精度、装配精度的要求也更高，建模过程中需要严格保证齿面曲率的连续性，避免出现曲面断层、曲率突变的问题，否则后续加工出的实体零件会出现啮合异响、早期磨损等失效问题。轮毂与齿圈的过渡部位采用圆角过渡设计，避免应力集中导致的齿轮断裂失效，整体结构的刚度分布经过优化，在承受峰值扭矩时齿根部位的最大弯曲应力控制在材料许用应力范围内，满足长期循环载荷下的疲劳强度要求。
