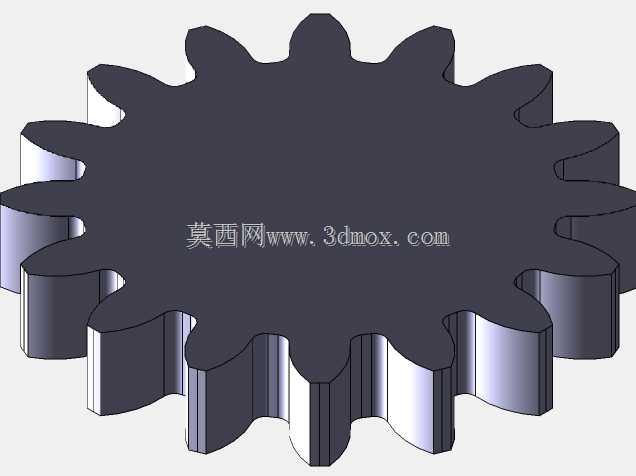

参数化可调齿数直齿圆柱齿轮结构

　　这款直齿圆柱齿轮的参数化设计逻辑，核心是把齿数作为驱动变量嵌入特征建模的全流程，在实际工程应用里，这类可调整齿数的齿轮结构，覆盖了从通用输送设备的动力传递、小型机床的进给传动，到自动化生产线的工位分度传动等多个场景，不同场景下对齿轮的传动比、负载能力要求差异极大，参数化的设计方式能让结构工程师在做传动方案迭代时，不用从零开始重建齿形特征，只需要修改公式内的齿数参数，就能快速生成对应规格的齿轮模型，大幅缩短方案验证阶段的建模周期。从实际传动用途来看，直齿圆柱齿轮主要用来传递平行轴之间的回转动力，相比斜齿轮，它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组件，在中小负载、传动精度要求适中的传动链里应用占比很高，

　　比如小型包装设备的主传动辊驱动、工装夹具的回转分度机构、农用小型机具的动力传输单元，都大量使用这类直齿结构。在功能特性上，这个齿轮的齿形是按照标准渐开线齿廓生成的，齿顶高、齿根高、齿厚这些参数都和模数做了关联约束，当齿数调整时，齿形的几何参数会按照齿轮啮合的基本原理自动匹配，不会出现齿形畸变、根切校验不通过的问题，同时齿宽参数也预留了调整接口，工程师可以根据实际传递的扭矩大小，修改齿宽数值来匹配负载要求，不需要重新绘制齿向的拉伸特征。设计思路上，建模时先确定了基准坐标系，以齿轮的端面作为草图基准面，先绘制齿顶圆、齿根圆、分度圆、基圆四个基准圆，再通过渐开线方程生成单侧齿廓曲线，通过圆周阵列得到单个齿槽的轮廓，

　　切除出第一个齿槽后再做整周阵列得到全部轮齿，最后拉伸成实体结构，整个建模过程把齿数N作为全局变量，所有和齿数相关的阵列数量、齿距对应的角度参数都和这个变量做了方程式绑定，修改数值时所有关联特征会同步更新。从安装边界来看，齿轮的中心孔、键槽尺寸也做了参数化关联，当齿数调整带来齿轮分度圆直径变化时，中心孔的尺寸可以根据匹配的轴径做对应调整，不会出现齿根圆和中心孔之间壁厚不足的问题，实际选型安装时，需要注意齿轮的轴向定位尺寸，齿宽方向要和啮合齿轮的齿宽对齐，轴向窜动量要控制在合理范围内，避免出现轮齿偏载导致的局部磨损加剧问题；径向安装时要保证两啮合齿轮的中心距和计算的理论中心距偏差在公差允许范围内，中心距过大会导致齿侧间隙过大，

　　传动时冲击噪音明显，中心距过小会导致轮齿啮合过紧，运转时摩擦阻力增大，加速齿面磨损。在实际工程使用中，这类参数化齿轮还可以根据使用场景做结构优化，比如用于高速传动场景时，可以在轮辐位置添加减重孔，降低齿轮自身的转动惯量，减少启停过程中的动力损耗；用于重载传动场景时，可以在齿根位置添加圆角过渡，降低齿根处的应力集中系数，提升轮齿的弯曲疲劳强度，这些结构修改都可以在现有参数化模型的基础上快速完成，不需要推翻原有建模逻辑重新构建。另外在做装配验证时，这个模型可以直接导入装配环境，和配对齿轮做干涉检查，通过调整齿数快速匹配不同传动比的方案，验证传动链的布局是否合理，有没有和周边的机架、护罩等零部件出现空间干涉，相比手动逐个建模的方式，参数化驱动的模型在方案迭代阶段的效率优势非常明显，能帮结构工程师节省大量重复建模的时间，把更多精力放在传动方案的优化和负载校验上。
