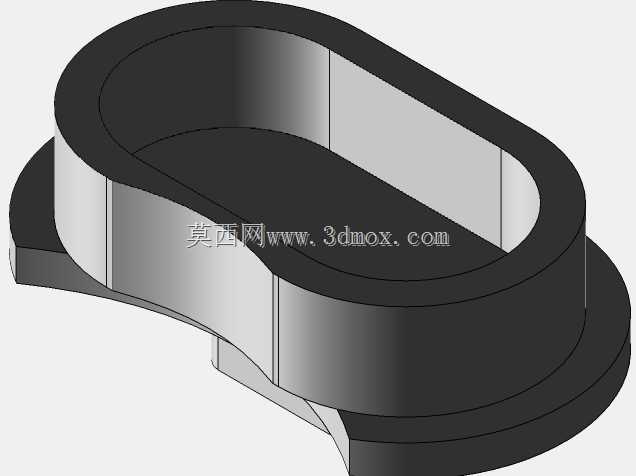

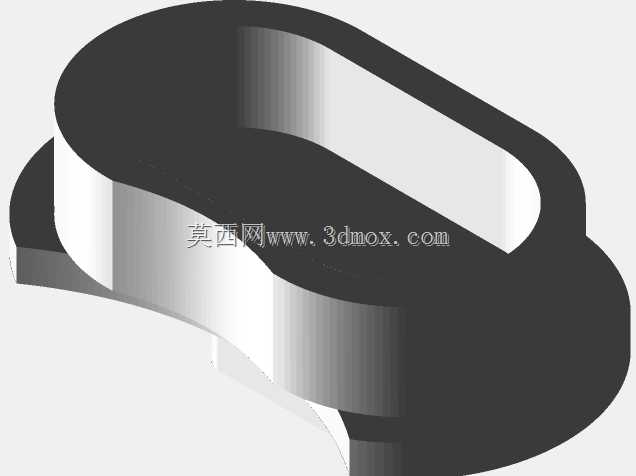

电动汽车CCS直流充电接口防护端盖结构

　　在新能源汽车补能体系的终端防护环节，充电接口端盖是容易被忽略但直接影响接口使用寿命、用电安全的关键结构件，本次呈现的CCS直流充电口防护盖，主要适配乘用电动汽车直流快充接口的非充电状态防护需求，日常使用场景覆盖露天停放、户外行驶、高压洗车等多种复杂工况。从实际使用逻辑出发，该端盖的核心作用是在直流快充接口未与充电枪连接时，隔绝外界的灰尘、泥水、落叶、融雪盐等异物进入接口内部的高压导电端子区域，避免端子出现氧化、锈蚀、接触不良甚至短路风险，同时也能在车辆行驶过程中阻挡飞石、剐蹭对接口基座的机械损伤。设计过程中首先要匹配CCS直流接口的外轮廓边界，端盖采用与接口外沿完全贴合的腰型嵌套结构，内侧设置一圈贴合密封筋，

　　扣合后能与接口基座的安装面形成过盈配合，满足日常使用的IP防护等级要求，不会因为车辆行驶振动出现松脱异响。从结构形态来看，端盖整体采用带翻边的帽式结构，外侧边缘做了圆弧过渡处理，既避免开合过程中划伤操作人员手部，也能降低车辆行驶时的风阻与风噪，翻边结构同时作为扣合施力位，用户开合时可以直接抠住翻边完成操作，不需要额外设置外露的拉手结构，保证车身侧围外观的整体性。安装边界上，端盖的内轮廓完全匹配CCS直流充电口的凸台外形尺寸，扣合深度刚好覆盖接口的端子安装平面，不会干涉接口内部的锁止机构、端子弹性接触件，端盖与车身侧围充电口盖板的预留间隙控制在常规车身覆盖件的公差范围内，关闭外盖板时不会出现干涉卡滞。结构设计上没有采用多余的复杂特征，

　　整体壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、翘曲问题，适合采用耐候性工程塑料批量生产，长期暴露在紫外线、高低温交变环境下也不会出现脆化、变色、密封性能下降的问题。不同于交流充电口的端盖，CCS直流接口因为端子数量更多、接口轮廓更大，端盖的整体刚性需要做针对性强化，端盖内侧设置了纵横交错的隐形加强筋，在不增加整体壁厚、不额外提升零件重量的前提下，提升了端盖的抗挤压、抗冲击性能，即使受到意外的外力按压，也不会出现凹陷变形导致密封失效的问题。在实际整车装配场景中，该端盖通常通过柔性连接带与充电口基座相连，避免开合过程中端盖脱落丢失，连接带的安装位在端盖的非外露侧，不会影响外观的整洁度，端盖的扣合力度经过匹配设计，

　　既不会因为力度过大导致用户开合困难，也不会因为力度过小在车辆振动、高压水枪冲洗时出现意外脱开。从工程验证的角度，这类端盖需要通过多轮环境可靠性测试，包括高低温循环测试、盐雾测试、耐化学试剂测试、机械疲劳开合测试，确保在整车全生命周期内都能稳定发挥防护作用，不会因为材料老化、结构磨损丧失防护能力。很多早期的新能源车型充电口盖因为结构设计不合理，容易出现冬季低温脆裂、密封不严进灰、扣合松动异响等问题，这类腰型全包式端盖通过结构优化，很好地解决了上述痛点，在不增加过多成本的前提下，有效提升了直流充电接口的可靠性，降低了后期的售后维护概率。
