特斯拉车用蓄电池箱安全放气结构

　　车载动力电池系统的密闭腔体压力平衡，一直是新能源汽车结构设计中容易被忽略但直接影响安全冗余的细节，这款适配特斯拉车型蓄电池箱的安全吹出阀，就是针对密闭电池舱的压力异常工况设计的专用防护部件。在实际装车场景中，蓄电池箱整体为IP67以上的密封结构，日常行车过程中，电池充放电产生的温度波动会导致舱内空气热胀冷缩，若遇到电池热失控前兆的产气阶段，舱内压力会在短时间内快速攀升，若没有定向泄压通道，高压气体会冲开箱体密封胶条、甚至挤压电池模组造成结构形变，诱发更严重的安全连锁反应，这款放气阀就是承担舱内压力动态平衡与紧急泄压的核心功能件。

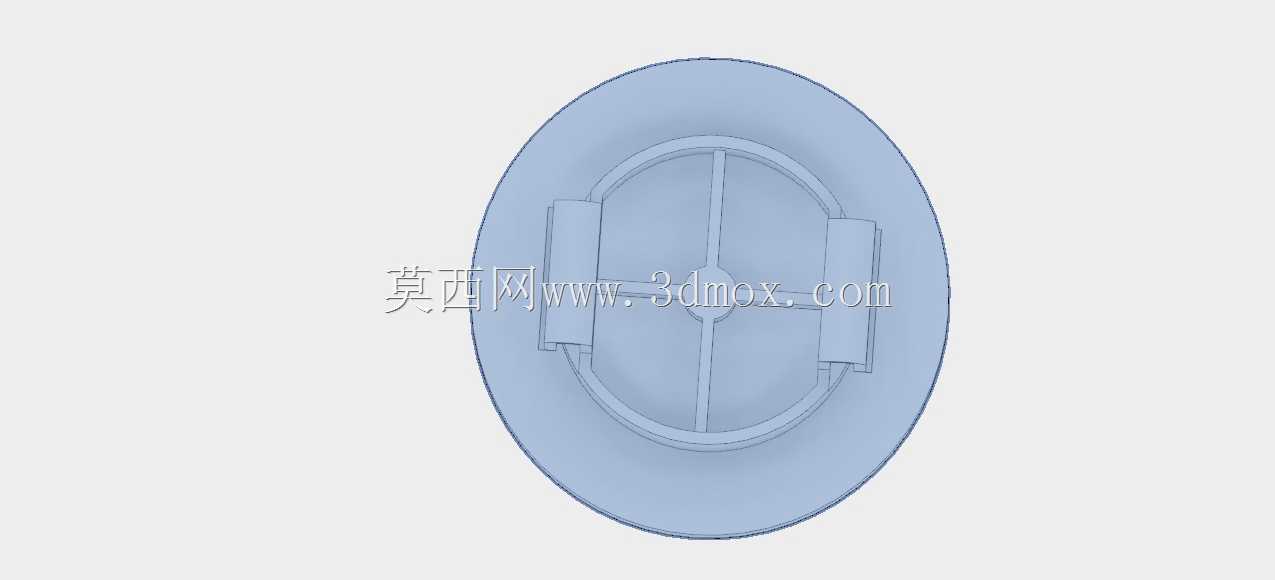

　　从结构设计逻辑来看，这款阀采用椭圆法兰式安装基面，整体为外露式薄型结构，安装后不会突出电池箱下护板的碰撞边界，避免行车过程中被路面飞溅的碎石、凸起障碍物剐蹭损坏。阀体内置的十字支撑筋结构，既可以保证泄压膜片在正常负压工况下不会被大气压压溃变形，又能在超压工况下给膜片提供均匀的支撑反力，保证泄压开启压力的一致性，不会出现局部应力集中导致的膜片提前破损。两侧的卡扣式固定结构，不需要额外的紧固件，安装时直接对准箱体预留的安装孔位按压到位即可完成装配，相比传统螺纹连接的阀件，装配效率提升60%以上，同时避免了螺纹连接带来的密封失效风险，法兰基面预置的环形密封槽，可以适配泡棉密封圈或者涂胶密封工艺，满足电池箱整体的防水防尘要求。

　　在功能特性上，这款阀具备双向压力调节能力，日常工况下，当舱内压力与外界压差维持在合理区间时，阀的密封结构保持闭合，阻挡外界水汽、粉尘进入电池舱内部，保证电池模组的工作环境干燥洁净；当舱内温度升高，空气膨胀导致正压超过设定阈值时，阀的密封膜片会微量开启，缓慢排出多余空气，避免压力持续累积；当车辆从高海拔区域行驶到低海拔区域，或者环境温度骤降导致舱内形成负压时，膜片会向内微量开启，引入外界经过过滤的空气，平衡舱内外压差，避免箱体被大气压压瘪变形。而当电池出现异常产气，舱内压力快速升高达到紧急泄压阈值时，膜片会沿预设的薄弱结构完全开启，大流量快速排出舱内高压气体，引导气体沿固定方向吹出，避免高压气体裹挟电池内部的高温物质喷射到高压线束或者其他整车部件上，降低次生故障风险。

　　从安装边界来看，这款阀的椭圆法兰长轴、短轴尺寸完全匹配特斯拉蓄电池箱预留的安装位，安装后阀的整体高度控制在较低范围，不会占用电池模组的布置空间，也不会和箱体内的汇流排、采样线束产生运动干涉。阀体整体采用耐电解液腐蚀、耐高低温的工程塑料材质，可以在-40℃到120℃的环境温度区间内长期稳定工作，耐受电池箱内可能出现的电解液蒸汽腐蚀，不会出现材质脆化、密封失效的问题。在实际建模过程中，需要重点关注阀的开启压力对应的膜片形变行程，以及卡扣结构的插拔力参数，保证装配后卡扣的保持力足够承受车辆行驶过程中的振动冲击，不会出现阀件脱落的情况，同时还要校核泄压时的气体流道面积，保证紧急泄压时的气体流量可以满足电池箱最大产气速率下的泄压需求，避免泄压不及时导致的箱体破损。
