适配24mm轴带键槽1610锥形锁紧构件

　　在常规动力传输的轴系连接场景里，很多轻载传动工位都会用到这类锥形锁紧构件，它不需要过盈配合的热装工艺，也不需要额外加工复杂的定位台阶，就能实现轴与轮毂之间的无间隙锁紧，常见于皮带轮、同步轮、链轮这类传动件与传动轴的连接工位，尤其是那些需要频繁调整传动件轴向位置、又要保证传动过程中不出现打滑偏移的设备上，比如小型输送线的动力端、轻工包装设备的传动辊连接、小型风机的叶轮固定工位，都能看到这类构件的应用。

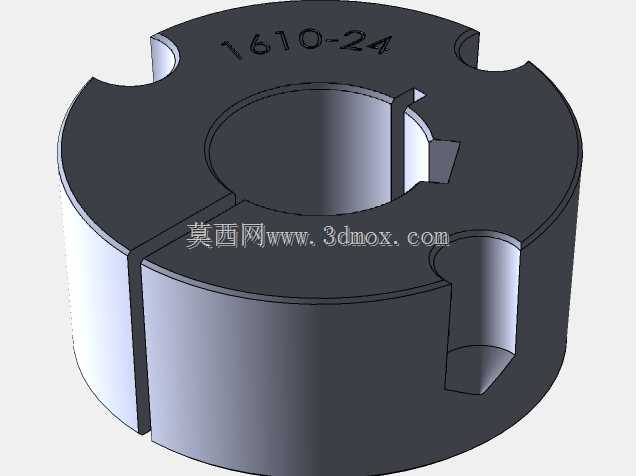

　　这款1610规格的锥形锁，内孔适配直径24mm的光轴，内孔壁加工有符合DIN6885/1标准的键槽，键槽的存在是为了传递更大的扭矩，避免单纯靠锥面胀紧时出现极端载荷下的相对滑移，毕竟锥面的摩擦力锁紧有其扭矩上限，搭配平键之后，扭矩传递的冗余量会提升不少，能应对短时过载的工况。从结构上看，它是开缝式的锥套结构，外锥面和配套的轮毂内锥面贴合，当沿轴向拉紧锥套时，开缝结构会让锥套产生径向的收缩变形，紧紧抱紧在轴的外圆面上，同时外锥面和轮毂内锥面撑紧，实现轴和轮毂的同步转动，没有传动间隙。

　　设计这类构件的时候，首先要确定的是锥度参数，1610系列的锥套锥度是统一的标准值，保证同系列的锥套和轮毂可以互换，这也是标准化传动配件的核心优势，不需要单独定制配对的锥面，降低备件替换的成本。开缝的位置和宽度也有讲究，开缝要贯穿整个锥套的轴向长度，保证径向收缩的时候变形均匀，不会出现局部抱紧力不足的情况，同时开缝的宽度要控制在合理范围，既保证锁紧时能有足够的收缩量补偿轴径的公差，又不会因为缝太宽导致锥面的有效接触面积不足，影响锁紧的可靠性。

　　从安装边界来看，这类锥套的轴向安装尺寸是固定的，选型的时候需要确认轮毂的内孔长度和锥套的长度匹配，锥套端面的锁紧螺钉孔位要和轮毂上的拆卸孔位对应，安装的时候不需要敲击，只需要按对角顺序逐步拧紧锁紧螺钉，就能让锥套逐步到位，避免单侧受力导致锥面偏斜，影响抱紧效果。拆卸的时候也很方便，只需要把螺钉拧入对应的拆卸螺纹孔，逐步顶推就能让锥套和轮毂分离，不会损伤轴或者轮毂的配合面，这对于需要频繁维护、调整传动件位置的工位来说，能大幅降低拆装的工作量，也不会破坏配合面的精度，延长整个传动组件的使用寿命。

　　外形上它采用了三缺口的端面结构，这几个缺口一方面是为了在拆卸的时候方便工具卡位，另一方面也能在一定程度上减轻构件的自重，同时保证端面的结构强度，不会因为开了收缩缝就导致整体刚性不足。锥套的外圆锥面加工有较高的表面粗糙度要求，保证和轮毂内锥面的接触面积达到85%以上，这样才能让锁紧力均匀分布在整个配合面上，避免局部应力集中导致锥套变形或者轴面压伤。内孔的尺寸公差按照过渡配合的精度加工，未锁紧的时候可以轻松套入对应直径的轴，锁紧之后内孔均匀收缩，和轴面完全贴合，不会出现偏心的情况，保证传动件的回转精度，减少高速转动时的振动。

　　在实际选型应用的时候，除了确认轴径和键槽规格，还要核算所需要传递的额定扭矩，确保锥套的额定锁紧扭矩大于实际工况的峰值扭矩，避免出现打滑失效的情况。另外要注意，这类锥形锁不适合用于有较大轴向力的工况，它的主要作用是传递扭矩和实现周向固定，轴向的定位还是需要配合轴肩或者轴用挡圈来实现，不过在大多数轻载传动的场景下，锥面产生的静摩擦力已经足够抵抗常规的轴向窜动，不需要额外的轴向定位构件，能简化轴系的结构设计，减少零件数量，降低整体的装配成本。

　　很多设计人员在做小型传动结构的时候，会优先选用这类标准锥形锁，而不是自己加工轴和轮毂的过盈配合结构，主要就是因为它的互换性好，安装拆卸方便，对加工精度的要求更低，不需要严格控制轴和轮毂的配合公差，只需要按照标准锥套的尺寸加工轮毂的内锥孔，就能实现可靠的连接，而且备件采购方便，不需要单独定制加工，后期维护的时候替换成本很低，这也是这类标准传动配件在通用机械设备里应用非常广泛的原因。
