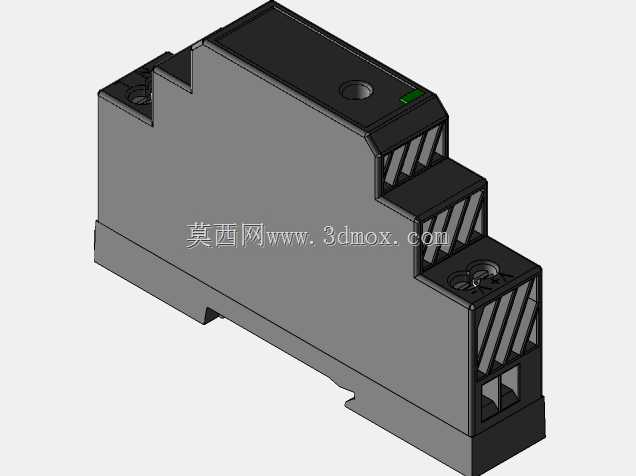

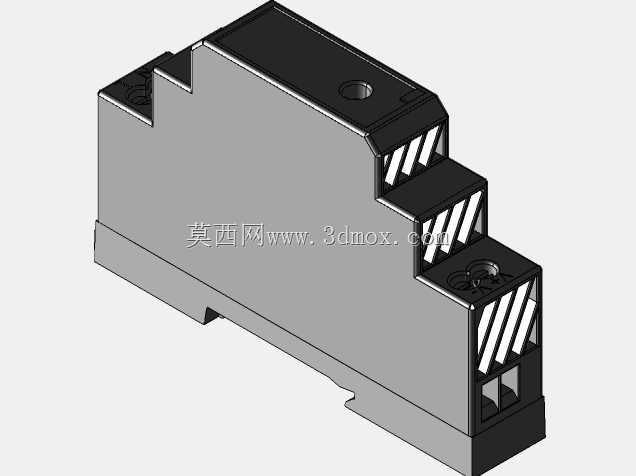

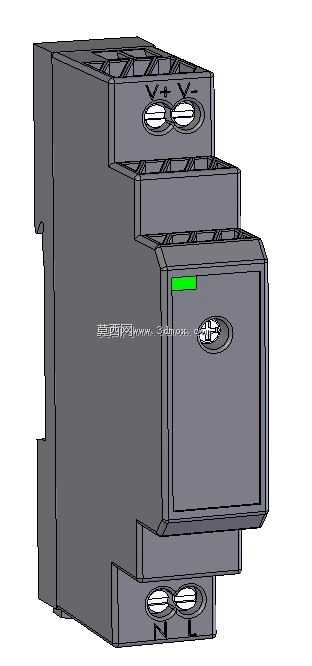

做工业控制柜布线设计的工程师对导轨式开关电源不会陌生,这类器件是整个柜内低压直流回路的动力核心,小功率的HDR15系列更是在小型分布式控制场景里用得极多,从楼宇自控的信号采集箱、小型设备的控制回路供电,到传感器组网的分布式电源节点,都能见到它的身影。这次建模完全参照实物的安装边界做1:1还原,没有做简化处理,就是为了给布局设计阶段提供准确的干涉校验依据——很多新手做柜内布局时容易忽略电源本体的散热间隙、接线端子的操作空间,最后装配时要么导线弯不过来,要么电源和旁边的断路器挨太近影响散热,这个模型把所有安装相关的细节都做了还原,包括底部的DIN导轨卡扣结构、侧面的散热格栅开槽、顶部的状态指示灯位置、两端接线端子的沉台深度,甚至端子旁的标识刻印位置都和实物对齐。
从实际使用场景来说,HDR15属于15W功率段的超薄导轨电源,宽度比同功率的传统线性电源窄近三分之一,在小型控制箱里能极大节省导轨安装空间,建模时特意把本体的宽度、高度、深度尺寸严格按照实物公差做了约束,本体的安装基准面选在导轨卡扣的贴合面,也就是装配后和导轨接触的那个平面,这样导入装配体时可以直接和标准DIN导轨做配合约束,不需要额外调整基准。外壳的分模线位置也做了还原,上盖和底座的扣合缝隙、侧面的斜向散热格栅的倾斜角度都和实物一致,这些细节在做热仿真分析时是有用的,斜向格栅的通风面积直接影响壳体内外的空气对流效率,要是把格栅做成直孔或者简化成平面,仿真出来的温升数据会和实际情况差不少。
设计思路上,这类小功率导轨电源的结构设计核心是在有限的体积内兼顾绝缘安全、散热效率和安装便捷性,建模时能明显看到壳体内部的元器件布局是沿着长度方向排布的,输入端和输出端分别在壳体两端,中间是变压器和整流电路部分,对应的外壳在变压器位置做了局部的凸起预留空间,顶部的指示灯位置刚好对应内部PCB板上的LED焊盘,装配后指示灯刚好从壳体的开孔处露出,不会出现偏位。底部的导轨卡扣是弹性结构,建模时把卡扣的活动行程也做了预留,在做装配动画演示时可以模拟卡扣卡入导轨、扳动解锁的动作,不需要额外调整零件位置。两端的接线端子是螺钉压紧式,模型里还原了螺钉的沉孔深度和接线口的开口大小,选型时可以直接根据这个尺寸判断能接入的导线线径范围,不用再去翻样本核对接线容量。
很多工程师做三维布局时习惯用简化的方块代替电源,最后出BOM或者做装配校验时经常出问题,比如忽略了电源本体的厚度导致柜门关不上,或者接线端子的位置和线槽干涉,这个模型把所有和装配相关的边界都做了准确还原:壳体前端到导轨安装面的距离、接线端子伸出壳体的长度、散热格栅的突出高度、顶部指示灯的凸起高度,甚至壳体底部和导轨之间的预留间隙都和实物一致,导入装配体后可以直接做干涉检查,不需要二次修正尺寸。另外壳体表面的哑光纹理、标识区域的凹陷位置也做了处理,做渲染效果图或者产品宣传物料时可以直接赋予材质,不需要再做后期处理。
从功能特性来说,这个系列的电源支持宽电压输入,输出有5V、12V、24V等多个规格,虽然不同输出规格的内部电路有差异,但外壳尺寸和安装方式是完全统一的,所以这个模型可以适配整个HDR15系列的所有型号,做选型布局时不需要因为输出参数不同更换模型,只需要在BOM里标注对应的输出规格即可。壳体的材质是阻燃PC工程塑料,建模时把壳体的壁厚做了均匀处理,符合注塑件的设计规范,拐角处的圆角、加强筋的位置都和实物一致,要是需要做壳体的开模分析,这个模型也能直接作为参考,不需要重新逆向建模。
在实际的设备设计中,这类小功率电源经常和小型断路器、端子排、继电器等器件并排安装在导轨上,模型的安装孔位、卡扣位置都和标准35mmDIN导轨完全匹配,装配时可以直接沿着导轨方向滑动调整位置,和相邻器件的最小安全间隙也能通过模型直接测量,比如电源侧面和断路器之间需要留至少10mm的散热间隙,用模型的测量工具可以直接标注出来,在布局阶段就把间隙预留好,避免后期装配时返工。另外电源顶部的指示灯位置是在壳体的斜面上,建模时把这个斜面的倾斜角度做了准确还原,安装在柜内导轨上时,操作人员站在柜前刚好能清晰看到指示灯的状态,不会被旁边的器件挡住视线,这个细节是很多简化模型不会体现的,但在实际操作中非常影响使用体验。
