厢式车辆用可拆卸式平板合页结构设计

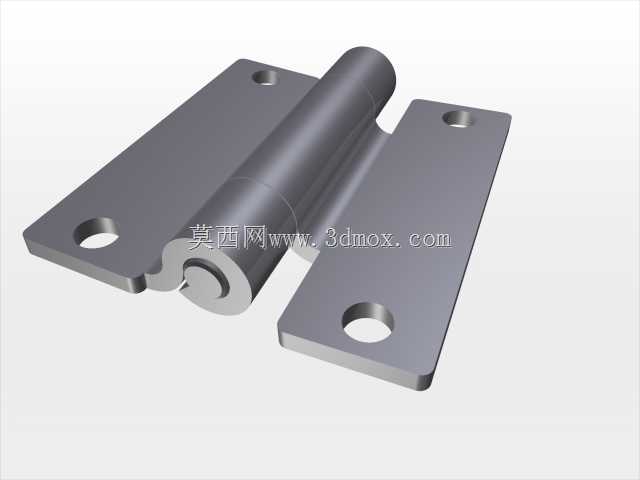

　　日常做厢式货运车辆、特种改装舱门的结构配套时，这类平板式铰链是绕不开的基础连接件，不同于家装场景的薄款合页，这类承载型铰链需要兼顾开合顺畅度、长期抗疲劳性与安装便捷性，很多新手工程师在选型时容易只看板材厚度忽略安装边界的匹配，最后出现装配干涉、开合异响甚至早期断裂的问题。从结构本身来看，这款铰链采用对称式双页片搭配一体卷制的销轴套结构，两个页片分别预留了两个沉头安装孔，孔位做了锪平处理，安装后螺栓头可以完全埋入页片平面，不会突出表面剐蹭货物或者操作人员，这一点在货运场景里非常实用——毕竟装卸货时经常有纸箱、编织袋蹭过舱门位置，突出的螺栓头很容易勾破包装，甚至造成人员磕碰划伤。销轴套部分采用了不等长的卷边咬合设计，

　　装配时销轴从一端穿入后可以通过端部的铆边固定，不需要额外的卡簧或者锁紧螺钉，减少了零散零件的数量，在车辆行驶的振动工况下，不会出现松脱掉落的问题，这也是车载五金件和普通民用五金最核心的设计差异：所有连接结构都要考虑持续振动下的防松性能，不能只靠螺纹预紧力维持装配状态。实际应用中，这类铰链主要匹配厢式货车的侧开门、后双开门，也可以用在工具柜、设备检修舱门的转动连接位置，页片的平面度公差控制在0.1mm以内，安装后和门板、门框的贴合面不会出现缝隙，避免长期受力不均导致页片变形。设计时需要注意几个核心边界：首先是开合角度，这款铰链的页片边缘做了小角度的倒角避让，最大开合角度可以达到180度，完全打开后门板可以贴靠在车厢侧面，

　　不会占用装卸货的通道空间，很多同类型产品因为页片边缘没有做避让处理，开合到120度左右就会出现页片干涉，门板无法完全贴平，在狭窄装卸区域使用时非常影响效率。其次是安装孔的孔距匹配，两个安装孔的中心距是经过标准化适配的，对应车厢门板常用的30mm、40mm型钢骨架间距，不需要现场重新打孔调整，直接用标准螺栓就能固定，降低现场装配的工作量。销轴和轴套的配合间隙控制在0.03mm到0.05mm之间，既不会因为间隙过小出现开合卡滞，也不会因为间隙过大导致门板下垂，长期使用后即使出现磨损，也可以通过更换同规格销轴快速恢复性能，不需要整体更换铰链，降低后期维护成本。从受力角度分析，页片采用等厚度板材冲压成型，在轴套和页片的连接位置做了圆弧过渡，

　　避免应力集中，当门板承受侧向载荷时，应力可以沿着圆弧面均匀分散，不会在转角位置出现断裂，很多廉价铰链为了省料会把过渡位置做的很尖锐，反复开合几次就会在转角位置出现裂纹，尤其是低温环境下板材韧性下降，很容易直接断裂失效。另外这款铰链的页片表面没有做额外的装饰性涂层，保留了金属本身的加工质感，适合后续根据使用场景做喷塑、镀锌等表面处理，不管是用在普通货运车辆还是有防腐要求的冷链车厢，都可以匹配对应的表面处理工艺，不会因为原有涂层影响后续处理的附着力。做三维建模的时候，需要重点关注轴套的同轴度公差，两个页片的轴套孔同轴度要控制在0.02mm以内，否则穿入销轴后会出现转动卡滞的问题，沉头孔的角度要和标准沉头螺栓的锥角匹配，保证螺栓安装后完全贴合，不会出现倾斜导致的预紧力不足。很多工程师在建模时容易忽略页片和轴套连接位置的圆角，直接做直角连接，不仅实际生产时冲压工艺难以实现，也会留下应力集中的隐患，实际测试中，带R2过渡圆角的铰链，抗疲劳寿命比直角连接的产品高40%以上，尤其是在频繁开合的使用场景下，这个细节的影响非常明显。安装时还要注意，两个页片的固定面要保持在同一回转平面上，如果门框和门板的安装面存在高度差，强行拧紧螺栓会导致铰链承受额外的扭曲应力，短期使用就会出现开合异响，长期还会导致轴套变形，所以装配前要先校准安装面的平面度，必要时加调整垫片补偿间隙，不要靠螺栓的拉紧力强行校正安装误差。
