半脚式堆垛仓储货架托盘结构设计

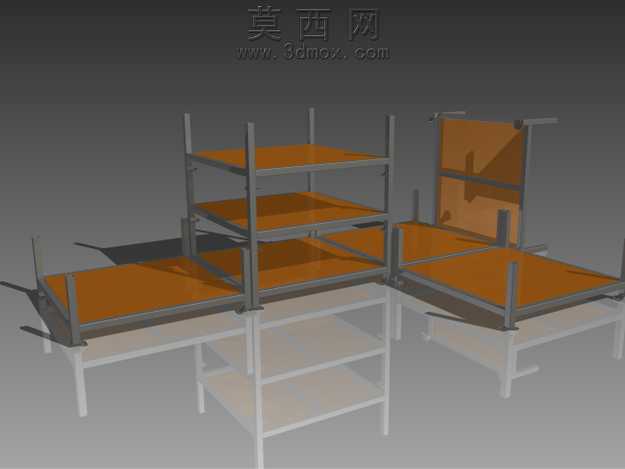

本作品为半脚结构堆垛托盘的三维建模设计，整体采用规整的模块化结构搭建，在三维建模过程中优先遵循仓储物流场景的实际使用需求，对托盘的支撑脚、承载面板、连接框架进行了参数化的尺寸约束，确保各部件之间的装配间隙符合堆叠作业的公差要求。建模阶段首先搭建整体框架的线体基准，以金属方管的截面轮廓为基础生成支撑立柱与边框结构，对支撑脚采用半高式的特殊结构设计，区别于常规全高支脚托盘，半脚结构能够在多层堆垛时让上层托盘的支脚精准嵌入下层托盘的框架预留位，避免堆叠过程中出现滑移、错位的问题，大幅提升高位堆垛的稳定性。材质渲染阶段，承载面板采用哑光棕褐色的防滑耐磨材质模拟仓储常用的覆膜防滑板面，支撑框架与支脚采用磨砂金属材质还原钢制仓储构件的真实质感，场景渲染时添加柔和的环境漫反射光照，清晰呈现各层结构的衔接关系与空间层次，同时通过半透明倒影效果直观展示多层堆叠后的整体形态。结构设计上，托盘的边框做了加厚处理，边缘设置圆弧过渡避免磕碰损伤，承载面板下方设置横向与纵向的加强筋结构，在不额外增加整体重量的前提下提升面板的抗弯承载能力，半脚的高度经过反复参数调整，既保证堆叠时的嵌入定位深度足够，又不会因为支脚过高占用过多的仓储竖向空间。设计思路围绕仓储场景的空间利用率提升展开，针对常规托盘堆垛时对位困难、易滑落的痛点，通过半脚定位结构实现无辅助固定的快速堆叠，同时托盘整体采用可拆解的装配结构，方便后续根据实际载重需求更换不同厚度的面板或者支撑构件，适配不同重量货物的存储周转需求，整体模型的结构细节完整，各部件的连接关系清晰，可直接用于仓储方案展示、堆垛作业模拟以及后续的工程出图加工参考。
