变截面穿孔钢制通风方管结构设计

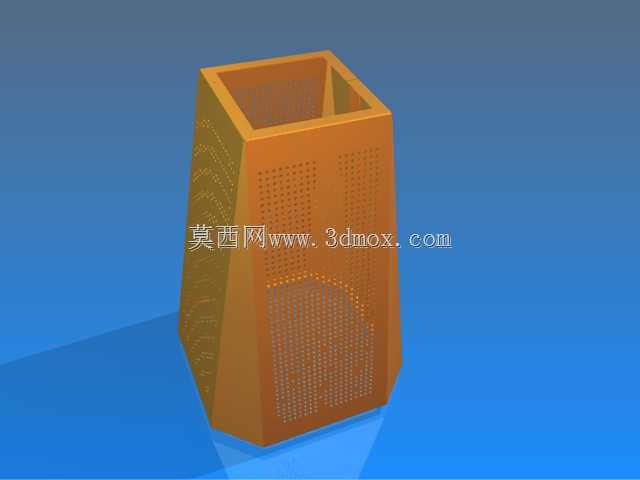

　　在工业通风、商用空间排风、设备散热送风系统的管路布设中，变截面穿孔钢制风管是兼顾气流组织优化与降噪匀风需求的常用构件，这类构件的设计合理性直接影响整个通风系统的压损、送风均匀度与运行噪音水平。不同于常规等截面直通风管，本次设计的变截面方管采用上窄下宽的梯形台结构，这种结构设计并非单纯的外形变化，而是针对管路衔接端尺寸差异、送风面扩散需求做的适配：当通风系统需要从较小截面的主风管过渡到大范围匀风送风区域时，渐变的截面可以避免气流突然扩张产生的局部涡流，大幅降低局部阻力系数，减少风机的压头损耗，同时让气流在管内逐步扩散，避免出口端风速不均导致的送风死角。

　　管身密布的穿孔结构是该构件的核心功能设计，穿孔采用规则阵列排布，孔径与孔间距经过匹配计算，一方面可以让气流通过穿孔时产生微穿孔消声效果，抵消气流在管内流动产生的中高频噪音，无需额外加装消声段即可降低管路运行噪音；另一方面，密布的穿孔可以让部分气流从管身侧面溢出，实现沿管长方向的均匀送风，适合用于车间工位送风、高大空间侧墙匀风排风、设备柜体散热通风等场景，避免传统直风管仅两端送风、沿程风量分布不均的问题。

　　从结构设计角度看，该风管采用薄钢板弯折焊接成型，整体为方形截面，上下两端均预留平直法兰边结构，方便与上下游管路、固定支架通过螺栓连接，安装时无需额外做转接接头，可直接匹配同规格的方形风管法兰。设计时充分考虑了安装边界限制：下端大截面尺寸适配常规吊顶送风静压箱的接口尺寸，上端小截面可直接对接主送风管道，整体高度适配常规吊顶内的安装空间，无需对现场建筑结构做额外裁切改造。管身的穿孔区域做了边缘钝化处理，避免加工安装过程中划伤施工人员，同时穿孔边缘无毛刺，不会在气流通过时产生额外的风阻与啸叫。

　　在实际工程应用中，这类穿孔变截面风管常被用于电子车间的工位送风系统，通过管身穿孔将经过温湿度处理的洁净空气均匀送到每个操作工位，避免直吹人体产生的不适感，同时渐变截面可以平衡不同距离工位的送风风量，靠近主风管端的截面小、流速快，通过穿孔溢出的风量与远端截面大、流速慢溢出的风量基本保持一致，实现全段送风均匀。此外在工业设备的散热通风场景中，这类风管可以套在发热设备的外侧，通过管身穿孔将冷却风均匀送到设备的各个发热面，相比直吹式散热，散热效率提升明显，同时不会因为局部风速过高导致设备表面积尘。

　　建模过程中，对管身的弯折圆角、焊接接缝做了细节还原，穿孔阵列采用参数化排布，可根据实际工程的风量需求、消声频段要求调整孔径、孔距与穿孔率，无需重新绘制整体结构，方便设计人员根据不同项目参数快速调整模型。管壁厚度按照常规通风管道的国标要求选取，兼顾结构强度与材料成本，在常规通风风压下不会产生管壁振动异响，也不会因为管壁过厚增加不必要的材料成本与安装负重。上下端的法兰边预留了标准螺栓孔位，安装时可直接与标准法兰对接，减少现场打孔的工作量，提升施工效率。
