同轴式两级圆柱齿轮减速传动箱结构

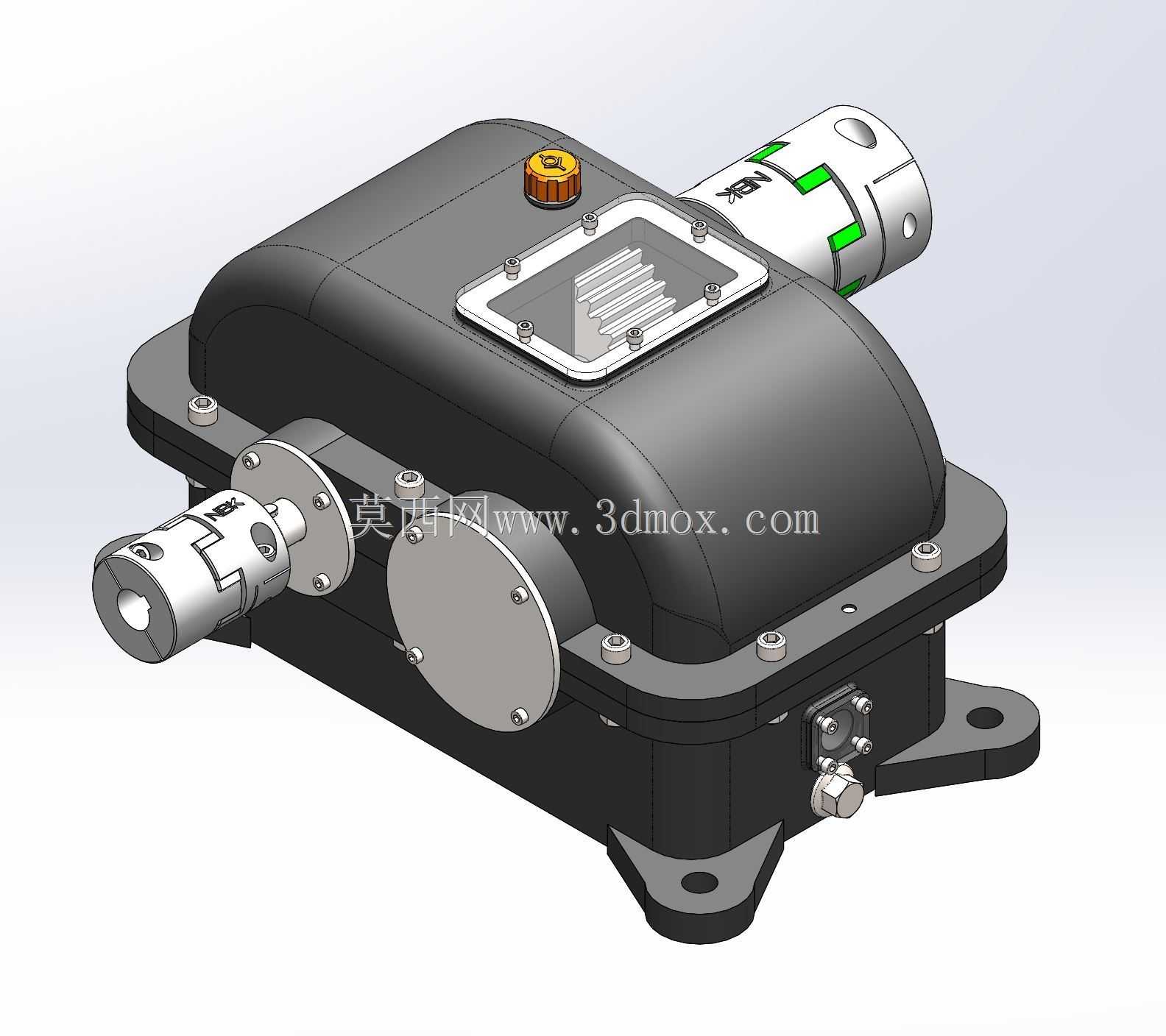

　　在中小功率传动系统的布局中，这类两级减速齿轮箱常被布置在原动机与工作机之间，用来匹配两者的转速差、放大输出扭矩，常见于轻工输送设备、小型自动化生产线、食品包装机械的动力传输环节，也可作为教学演示、传动方案验证的实物参考结构。从结构布局来看，该传动箱采用两级圆柱齿轮减速的传动路线，输入轴与输出轴分别从箱体两侧伸出，轴端配套的联轴器结构可直接与动力端、负载端完成对接，无需额外设计复杂的轴系连接结构，能减少现场安装的适配工作量。箱体采用剖分式设计，上下箱体通过沿结合面布置的螺栓完成紧固，结合面处做了密封处理，避免内部润滑脂或者润滑油出现渗漏；箱体顶部设置了透明观察窗，可直接观察内部齿轮的啮合状态、润滑油位高度，

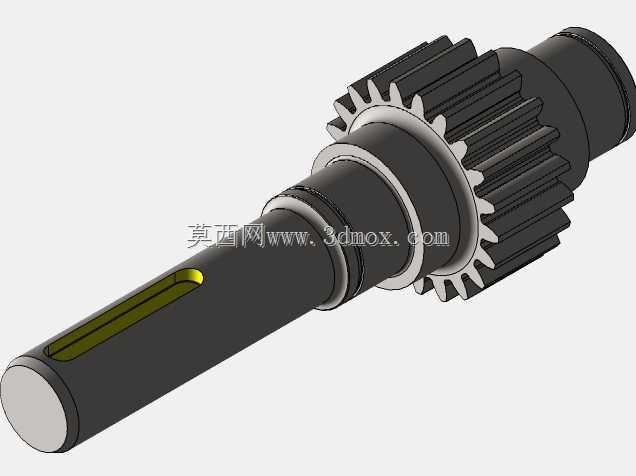

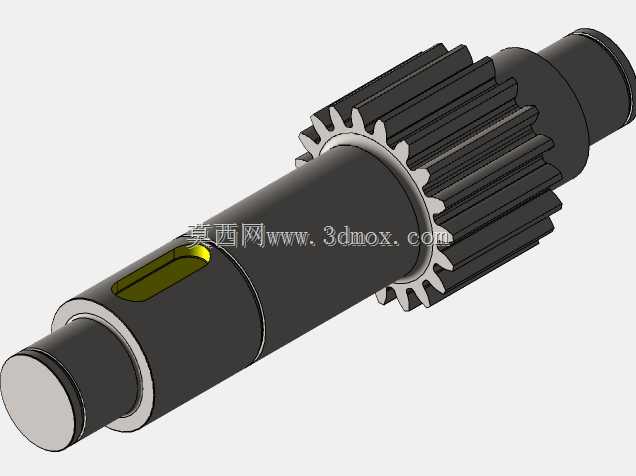

　　观察窗旁的注油口带有密封旋盖，既方便定期补充润滑介质，也能防止外部粉尘、碎屑进入箱体内部磨损齿轮与轴承。箱体底部带有一体式安装支座，支座上开设的安装孔可配合螺栓将整个减速箱固定在设备机架的安装平面上，安装支座的受力面做了加厚处理，能承受传动过程中产生的径向与轴向载荷，避免长期运行后出现箱体变形、轴系偏移的问题。设计这类减速箱时，首先要根据传动比要求分配两级齿轮的传动比，通常高速级齿轮采用相对较小的模数，匹配较高的输入转速，低速级齿轮采用更大的模数，承受放大后的输出扭矩，同时要合理控制两级齿轮的中心距，让箱体整体外形尽可能紧凑，减少设备上的安装占用空间。轴系设计上，每根传动轴都通过轴承支撑在箱体的轴承座孔内，

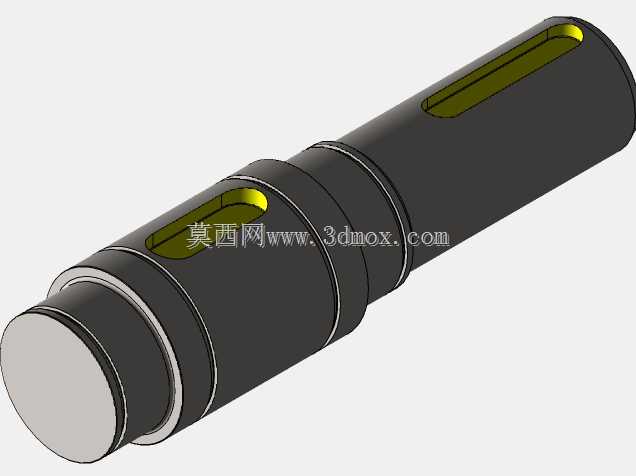

　　轴承端盖通过螺栓固定在箱体侧壁，既可以对轴承外圈进行轴向定位，也能通过端盖处的密封件阻挡润滑介质泄漏，同时防止外部杂质进入轴承滚道加剧磨损。输入输出轴的轴伸尺寸、键槽规格都做了标准化设计，可适配市面上常见的联轴器、带轮等传动连接件，降低选型配套的难度。箱体外部的边角位置做了圆弧过渡处理，既减少铸造或者加工过程中的应力集中问题，也能避免安装维护时尖锐边角造成的磕碰损伤。从安装边界来看，该减速箱的安装支座底面为基准安装面，安装时需要保证该平面与机架安装面的平面度公差在合理范围内，避免强行锁紧螺栓导致箱体变形，进而影响内部齿轮的啮合精度、增大运行噪音；输入轴与输出轴的同轴度、与对接部件的轴线平行度需要控制在允许偏差内，

　　防止轴系承受额外的附加弯矩，缩短轴承与齿轮的使用寿命。日常运行过程中，可通过顶部观察窗随时查看齿轮啮合面的润滑状态，当润滑油出现杂质、黏度下降时，可通过箱体底部的放油螺塞排空旧油，再从顶部注油口加注新的润滑介质，维护操作无需完全拆解箱体，能减少设备停机维护的时间。这类减速箱的传动效率相对较高，两级圆柱齿轮传动的效率可保持在较高水平，适合长期连续运行的工况，同时箱体的密封结构设计能适应多粉尘、有少量飞溅的车间生产环境，不会因为外部环境杂质进入导致传动部件过早失效。在三维建模过程中，该结构完整还原了所有零部件的装配关系，包括齿轮的啮合间隙、轴承的配合位置、螺栓的紧固点位、密封件的安装槽位，可直接用于传动方案的干涉检查、运动仿真验证，也可作为同类减速箱结构优化设计的参考基础，帮助设计人员快速完成类似产品的结构迭代，减少从零开始建模的重复工作量。
