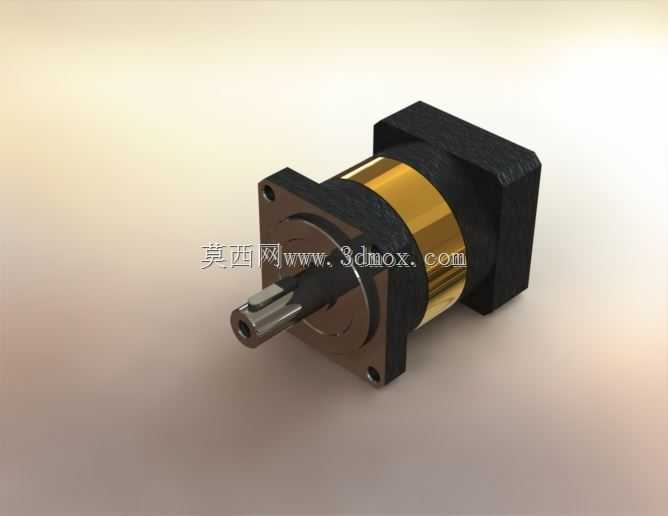

PLF060精密行星齿轮传动结构

　　在自动化传动方案选型中，这类行星齿轮单元常被用于伺服电机、步进电机的输出端扭矩匹配与转速转换场景，覆盖3C电子装配、非标自动化输送、小型数控机床进给、包装机械分度等对传动精度、回程间隙有要求的工位。不同于普通平行轴齿轮减速结构，该行星结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动拓扑，单级传动比设定为1:5，刚好适配iHSS57-36-20-RC系列集成式步进伺服电机的输出特性，能将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，同时通过多行星轮均载设计分散齿面接触应力，提升整体传动刚性与抗冲击能力。从结构设计逻辑来看，输入端采用方形法兰安装定位，法兰端的安装孔位完全匹配对应规格伺服电机的止口与安装孔距，

　　输入轴孔与电机输出轴采用键连接加抱紧锁紧的复合固定方式，避免高速正反转工况下出现轴孔打滑、传动间隙累积的问题。行星轮与太阳轮、内齿圈的啮合采用斜齿修形设计，相比直齿行星结构，斜齿啮合的重合度更高，传动过程中齿面接触是渐进式切入切出，能有效降低啮合噪音与传动脉动，适配中高速运转的工况需求。输出端采用单伸轴结构，轴端加工有标准键槽，可直接同步带轮、联轴器、凸轮分割器等下游执行部件连接，输出轴的支撑采用一对角接触球轴承背对背安装，能同时承受径向载荷与一定的轴向载荷，满足带轮张紧、直连负载等不同安装形式的受力要求。外形边界上，方形安装法兰的边长为60mm，属于标准60系列行星减速单元的通用尺寸，整体机身长度控制在紧凑范围内，

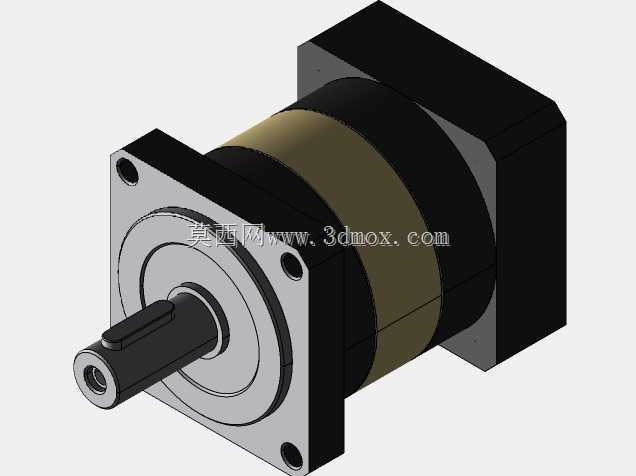

　　不会占用过多设备安装空间，安装时只需保证电机止口与输入端法兰止口同轴度控制在0.02mm以内，锁紧螺栓按照对角顺序分次拧紧，即可避免安装偏心带来的轴承磨损、齿面偏载问题。日常选型应用中，需要注意该结构的额定输出扭矩、瞬时最大扭矩与后端负载的匹配，不能长期超出额定扭矩运行，同时要保证出厂时填充的润滑脂在适用温度范围内工作，避免低温环境下润滑脂粘度上升导致传动效率下降、高温下润滑脂失效加剧齿面磨损。在三维建模层面，该结构完整还原了内齿圈、行星轮、太阳轮、行星架、前后端盖、输入输出轴承、密封件等所有零部件的配合关系，齿形参数按照标准渐开线圆柱齿轮参数建模，啮合间隙按照精密级行星减速器的回程间隙要求设定，可直接用于设备整体装配的干涉检查、

　　传动路径模拟，也可作为同规格行星减速单元选型时的安装尺寸参考，帮助结构设计人员在方案阶段快速完成安装空间预留、动力匹配校核，减少后续样机试制阶段的尺寸适配问题。不同于大型工业减速机的重载设计，这类小型精密行星结构更侧重传动精度与安装便捷性，所有零部件的加工公差都按照精密传动要求设定，内齿圈采用合金钢调质后插齿加工，行星轮与太阳轮采用渗碳淬火后磨齿工艺，保证齿面硬度与齿形精度，前后端盖采用铝合金材质阳极氧化处理，在保证结构强度的同时降低整体重量，适配自动化设备轻量化的设计趋势。安装使用时还要注意输出轴的径向载荷不能超过轴承的额定承载范围，如果是连接链轮、齿轮等产生较大径向力的部件，需要额外核算轴承寿命，必要时选用加大输出轴承的定制版本，避免长期运行出现轴承损坏、输出轴偏心的问题。
