月壤采样真空吸附过滤采集装置结构

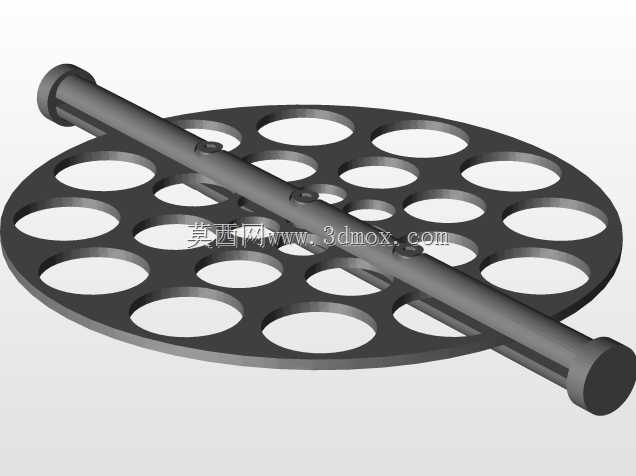

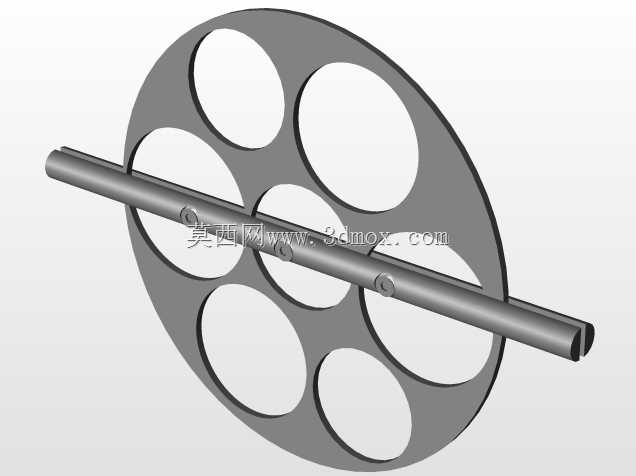

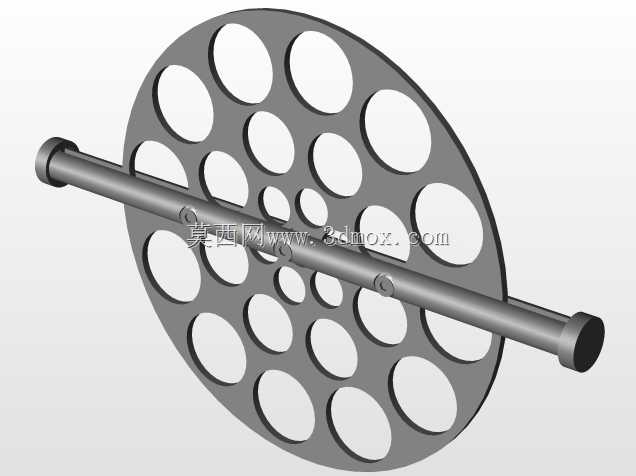

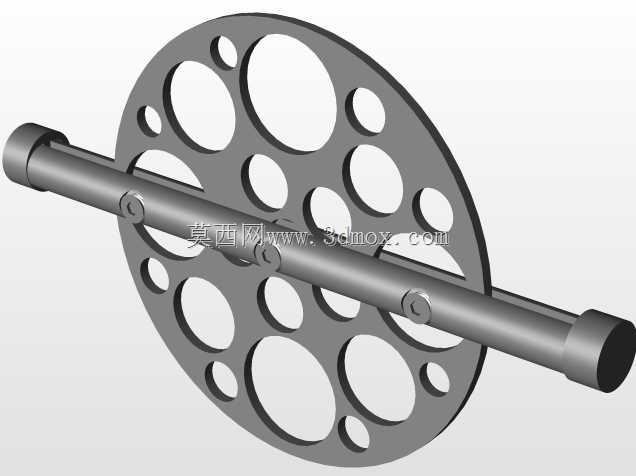

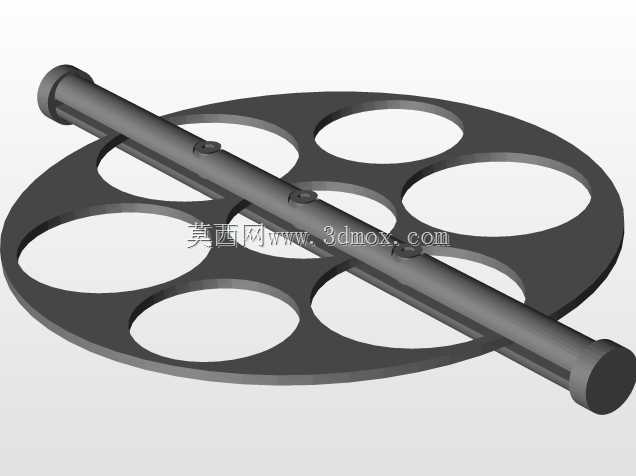

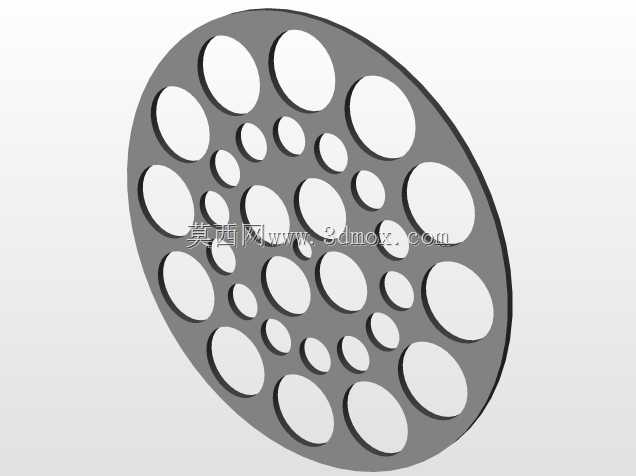

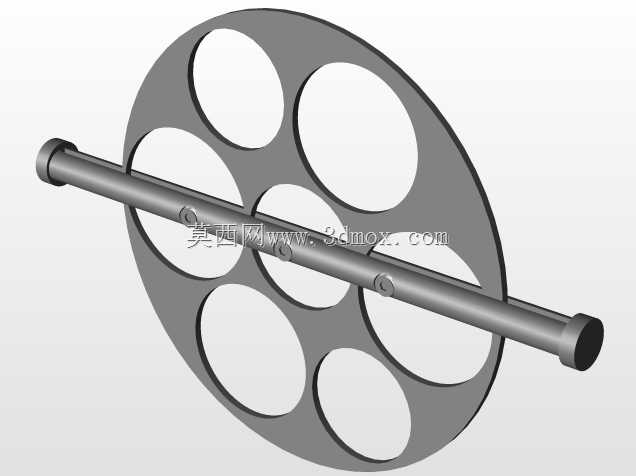

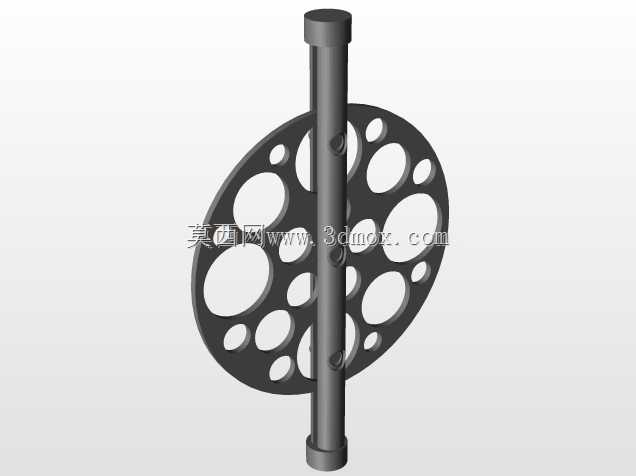

　　该装置面向地外天体表层采样作业场景设计，核心针对月球表面松散月壤、不同粒径岩屑的原位采集需求开发，适配深空探测无人采样平台的搭载要求，可在低重力、高真空的极端环境下完成表层松散介质的收集作业，无需额外配置大推力采样执行机构即可完成颗粒态物料的吸取、分级、暂存全流程作业。从功能实现逻辑来看，整套装置采用真空吸附结合多级网眼过滤的工作原理，进气端配置两层不同孔径的节气门板，首层网眼孔径覆盖5-10mm与10-20mm两个区间，可在气流吸入的第一阶段完成大粒径岩块的拦截，避免大尺寸硬质颗粒进入后续流道造成叶轮卡滞；当携带采样介质的气流穿过渡管抵达集尘腔体前，还设置有一层5-10mm孔径的二级过滤结构，可对细颗粒松散散粒进行预截留，

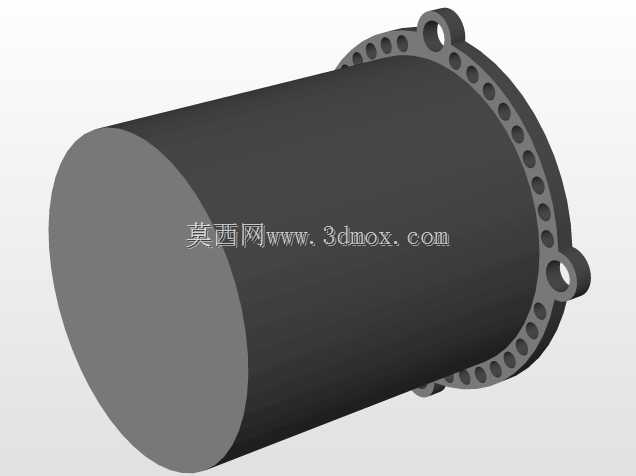

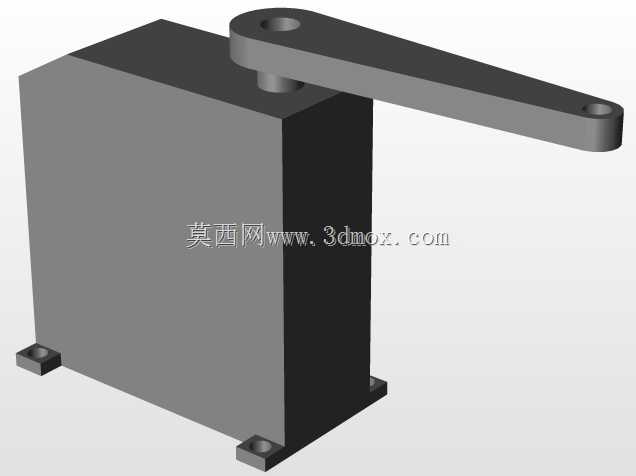

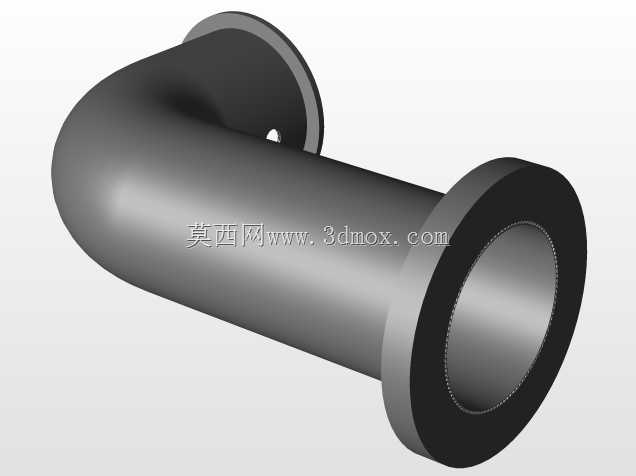

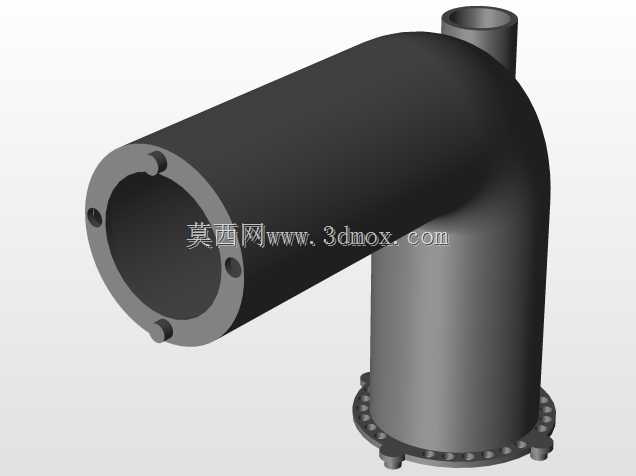

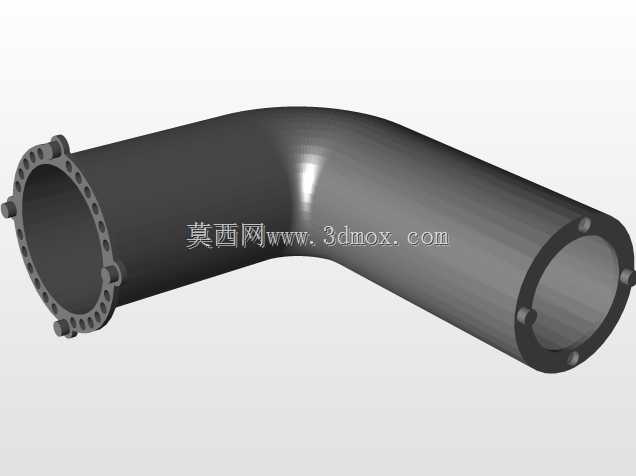

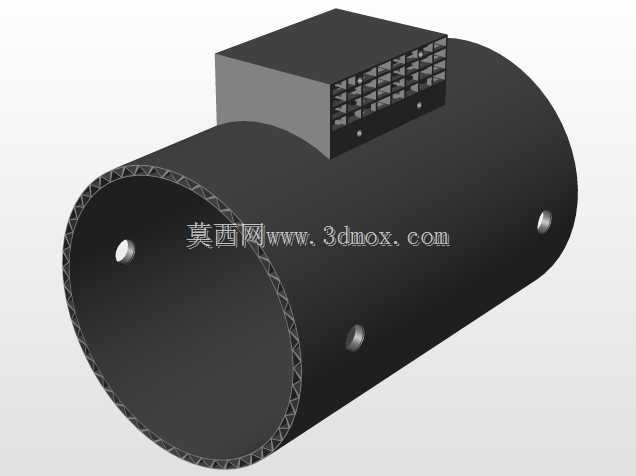

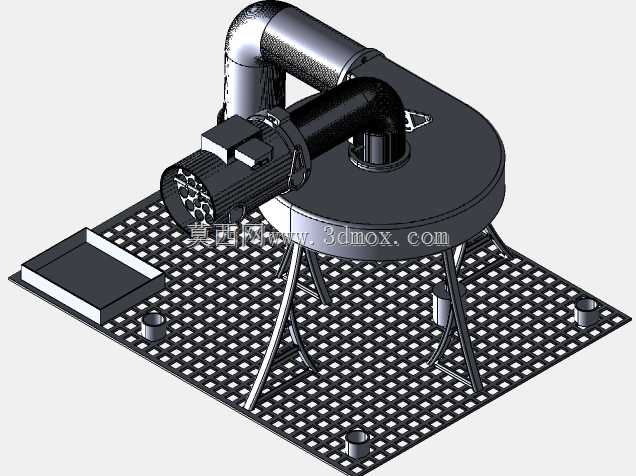

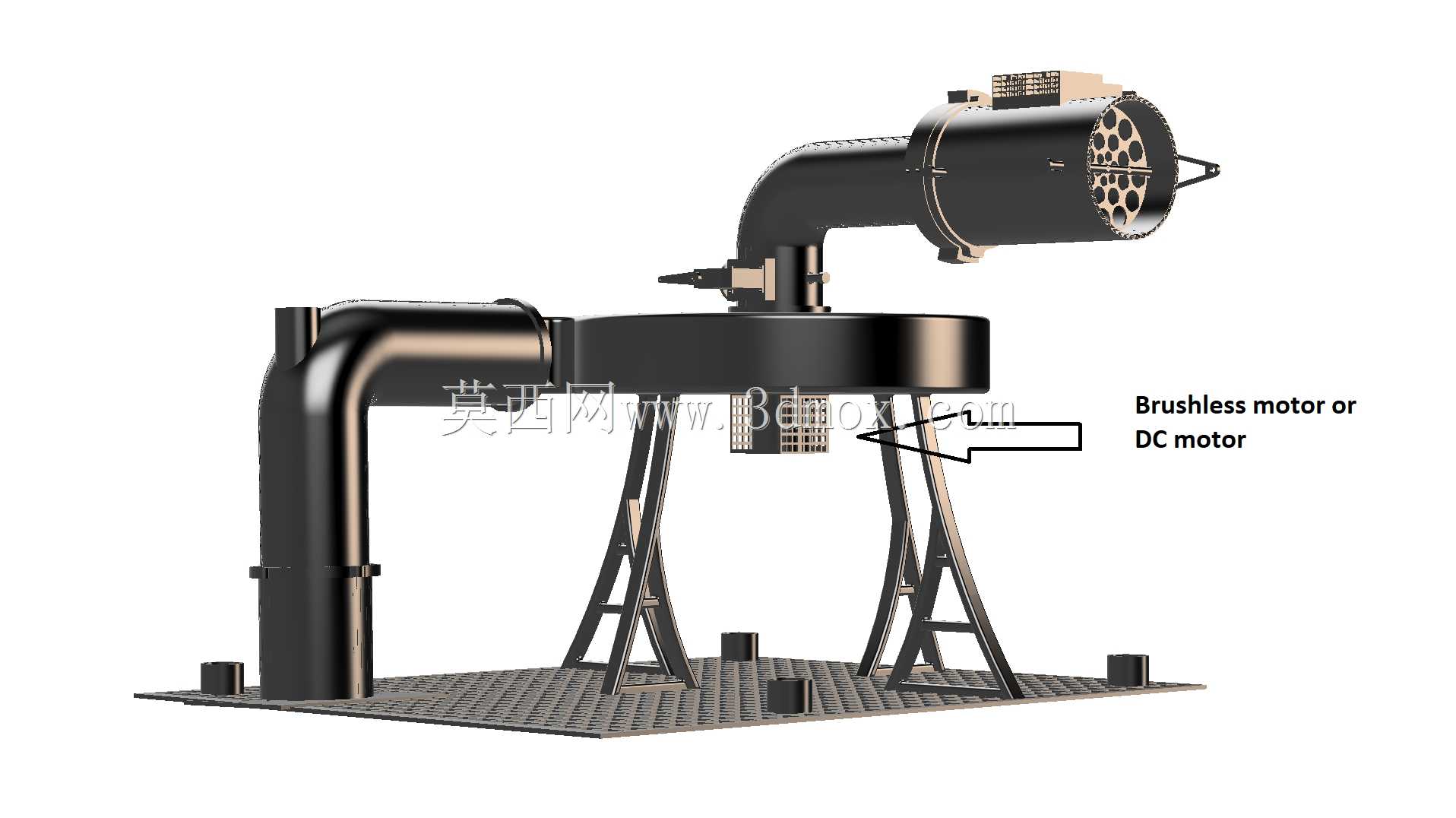

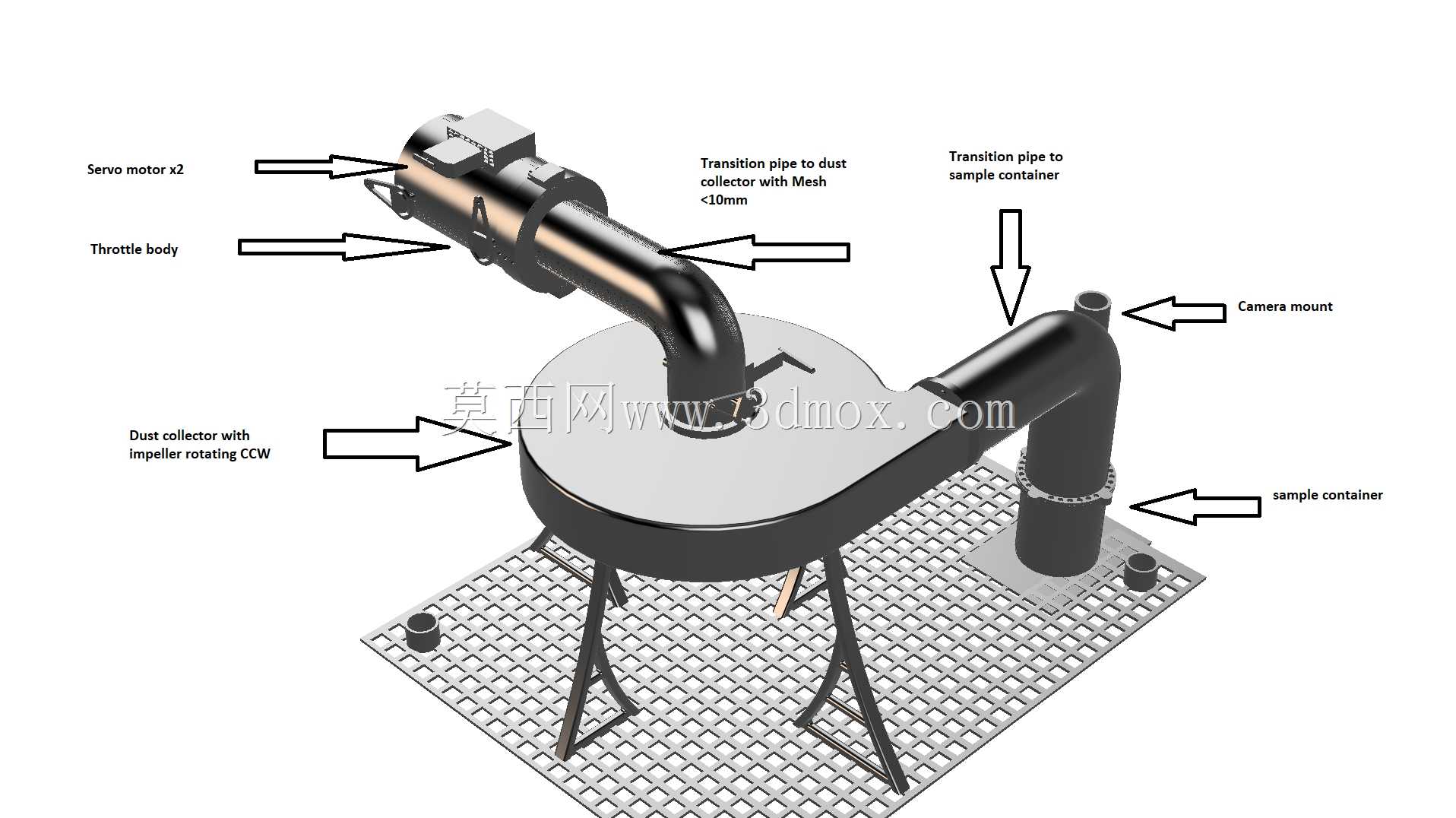

　　最终仅允许符合粒径要求的月壤颗粒进入集尘腔完成收集，实现不同粒径采样物料的初步分级筛选。动力单元采用双伺服电机配合单无刷/直流电机的配置方案，其中主驱动电机负责带动除尘腔体内的叶轮高速旋转，在流道内形成稳定的负压梯度，产生足够克服低重力环境下颗粒静摩擦的吸附力，将采样点表层的岩石碎块、月壤沙粒持续吸入管道内部；两台伺服电机分别负责进气端节气门板的开度调节、采样头姿态的微调，可根据采样区域的介质密实度、粒径分布实时调整进气流量与采样角度，避免流道堵塞同时提升采样效率。结构布局上，整套装置采用圆形集尘腔体作为核心承载结构，腔体顶部通过90度弯管连接侧向布置的动力单元，既缩短了气流从进气端到叶轮的流道长度，降低沿程压力损失，

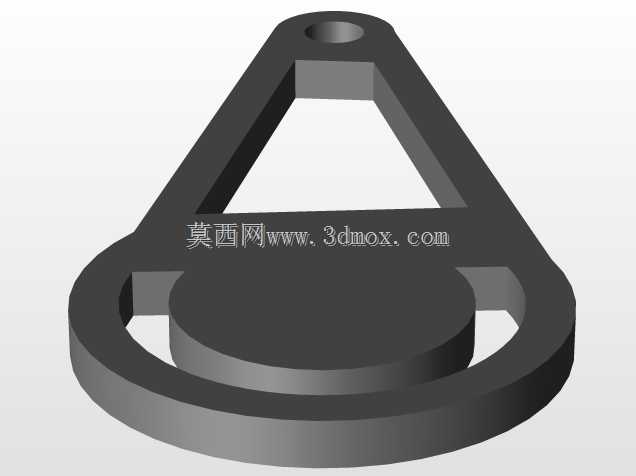

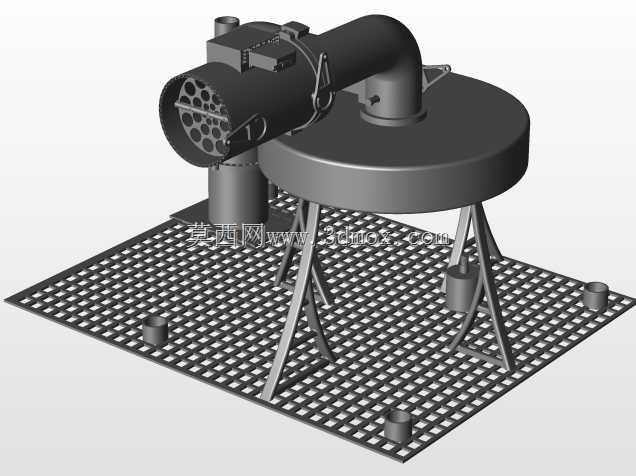

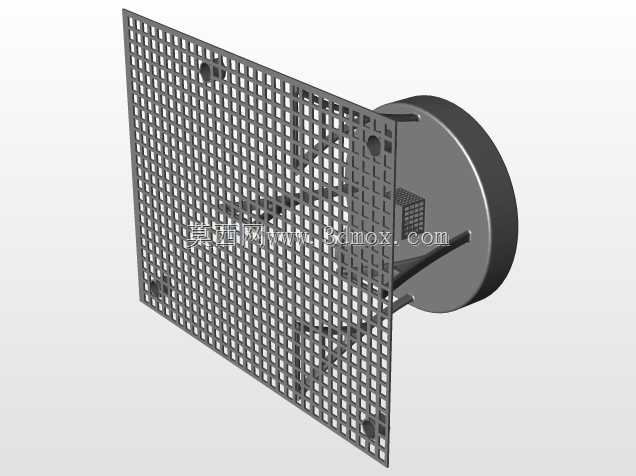

　　也让动力单元的重量分布更靠近安装基座中心，减少搭载平台的偏载力矩。腔体底部通过三根倾斜布置的支腿固定在镂空格栅式安装底座上，支腿采用三角形支撑结构，在降低整体结构重量的同时保证足够的结构刚度，可承受发射阶段的过载冲击与采样作业时的振动载荷；安装底座预留有标准化的安装接口，可根据不同搭载平台的安装边界调整固定位置，底座表面的镂空结构可在减重的同时避免作业过程中溢出的细颗粒在安装面积攒，降低颗粒卡滞运动部件的风险。电气系统配置上，整套装置预留有电路板安装位、无线接收器安装位、伺服电机接线通道与电池安装舱，电池单元可适配小型涡轮机充电方案，满足长周期无人作业的续航需求；所有电气部件的安装位均做了密封槽设计，可适配真空环境下的密封要求，

　　避免细颗粒进入电气舱造成电路短路。从安装边界来看，整套装置的外接管路接口均采用标准快接结构，进气端可根据不同采样需求更换不同口径的采样头，无需改动主体结构即可适配表层浮土采集、次表层颗粒采集等不同作业任务；集尘腔体采用快开式结构设计，完成采样作业后可快速拆卸取出收集到的样品，避免样品交叉污染。在流道设计过程中，所有弯管位置均做了圆弧过渡处理，减少气流在弯折处的涡流损失，同时避免硬质颗粒在高速气流带动下直接冲刷管壁造成局部磨损，提升结构的使用寿命；叶轮采用耐磨材质适配方案，可应对月壤颗粒的高速冲蚀，保证长时间作业下的动力稳定性。
