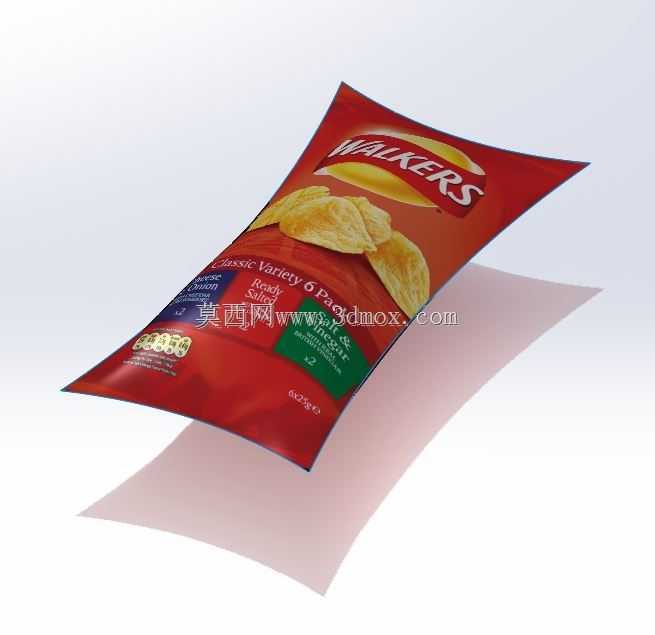

Walkers六连包薯片充气包装袋结构

　　在休闲食品快消生产线的终端包装环节，多连包充气薯片袋的结构适配一直是包装工位调试的核心参考项，这类六连包组合装的薯片外袋，需要同时兼顾单包独立密封、组包后整体规整、运输堆码抗挤压、终端陈列辨识度等多重需求，建模时需要还原实际生产中包装袋的充气流变形态，而非完全规整的理想化几何结构。从实际产线适配来看，这类六连包薯片袋的单袋为独立充氮密封结构，六袋通过背封位置的点断压痕连接为整组，整组展开后整体轮廓为近似矩形的薄型结构，单袋的边缘热封宽度控制在8-10mm区间，既保证热封强度避免运输过程中漏气漏料，也不会过多占用包装袋内部的有效容纳空间。建模过程中需要重点还原充气后袋体的自然鼓胀弧度，因为薯片属于脆性易碎食品，袋内充入的氮气除了起到防氧化延长保质期的作用，更核心的功能是形成缓冲气腔，抵消运输、堆码、搬运过程中的外部挤压力，避免袋内薯片破碎，因此袋体的曲面弧度并非均匀圆弧，而是靠近热封边位置曲率更大，袋体中心区域曲率平缓，和实际充气后薄膜受内压撑开的形变状态完全匹配。从包装机工位适配的角度来说，这类六连包结构的外形边界需要和理料机构的料槽尺寸、分切机构的刀口位置、装盒机构的推料行程完全匹配，整组包装的总厚度在充气完成后控制在35-40mm区间，长度方向适配常规六连包陈列的货架层板深度，宽度方向和中包装箱的内尺寸形成0.5-1mm的间隙配合，避免装箱过程中卡滞，也不会因为间隙过大导致运输过程中组包在箱内窜动碰撞。

　　袋面的结构分区也完全匹配实际印刷套位的需求，品牌标识区域位于单袋的视觉中心位置，口味标识色块分布在袋体下部区域，净含量标注、生产信息喷码区域预留出平整的薄膜面，避免因为袋体曲面起伏导致喷码模糊、印刷套色偏差。在结构设计层面，这类充气包装袋的薄膜采用多层复合结构，外层为印刷层提供挺度和印刷附着力，中间为阻氧层避免氮气渗漏和外界水汽进入，内层为热封层保证热封位置的结合强度，建模时虽然不需要还原薄膜的层状结构，但需要通过曲面的形变参数体现不同位置薄膜的张力差异，比如热封边位置因为压合作用薄膜张力更大，形变率更低，袋体中心区域薄膜受内压拉伸，张力均匀，曲面过渡顺滑。另外六连包的点断连接位置，需要还原压痕后的半切结构，

　　既保证整组包装在生产线输送、装箱、运输过程中不会意外断开，也能让消费者在终端使用时可以轻松沿点断线拆分单包，不需要借助额外工具，点断线的间距控制在2mm，连接点的宽度1.5mm，这个参数是经过大量实际测试得到的最优值，既满足连接强度要求，也兼顾拆分的便利性。从终端陈列的角度，袋体的整体鼓胀形态需要保证直立摆放时的稳定性，袋体底部的热封边做了加宽压平处理，作为摆放时的支撑面，不需要额外的支撑结构就可以在货架上平稳直立，提升陈列的整齐度。在建模的曲面构建过程中，不能直接用拉伸加圆角的简单方式构建，需要先绘制单袋的热封边轮廓线，再通过曲面放样构建充气后的袋体曲面，调整曲面的控制点位置还原实际充气后的自然褶皱和弧度，尤其是袋体四个角的位置，

　　因为热封收料的作用，会形成自然的小弧度折角，而非尖锐的直角，这些细节的还原能够让模型在做产线虚拟调试、包装结构验证、陈列效果模拟的时候，和实际生产的实物状态高度匹配，减少现场调试的试错成本。对于包装设备的设计调试人员来说，这类真实还原的包装袋模型，可以用来验证理料槽的导向角度是否合理，分切刀的下刀位置是否对准点断线，推料板的行程是否会挤压袋体导致破袋，检测工位的光电传感器位置是否能够准确识别袋体的到位信号，避免因为模型和实物差异过大导致虚拟调试的结果和实际生产出现偏差。另外在物流运输环节的模拟中，还原真实形变状态的袋体模型，可以更准确的模拟堆码过程中袋体之间的挤压受力，验证整箱堆码的高度是否会导致下层袋体受压变形破袋，优化装箱的排列方式和缓冲衬垫的结构设计。
