注塑件检测包装一体化自动产线结构

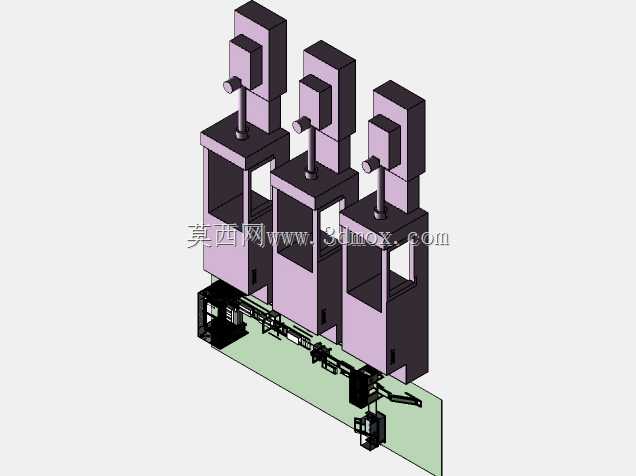

　　这套产线的布局逻辑完全围绕注塑车间的实际生产动线展开，从注塑机出料端开始衔接，省去了传统车间里注塑完成后人工周转、暂存、再转运至检测包装工位的冗余环节，适配多台同规格注塑机并行出料的接驳需求，单段接驳工位的对接高度可根据不同吨位注塑机的出料口高度做±150mm的调节，适配车间内160吨到450吨区间常用注塑设备的出料参数。产线前段的取料单元采用框架式防护结构，内置的移栽机构带工件姿态校正功能，注塑件从模具顶出后，直接由移栽机构抓取，先完成料头自动分离，分离后的料头通过侧边的溜槽直接汇入粉碎回收管路，不需要人工额外清理料把，这部分结构的设计特意避开了注塑机开合模的运动边界，安装时不需要对原有注塑机的安全门、机架做打孔改造，

　　通过底部的可调脚杯就能完成水平校准，单组接驳单元的占地面积控制在2.4米长、1.8米宽的范围内，不会过多占用注塑机周边的操作维护空间。中间检测段集成了外观检测与尺寸核验工位，输送线采用防滑防静电的平皮带，皮带运行速度可根据检测节拍在0.1m/s到0.6m/s区间无级调节，检测工位的视觉组件安装支架预留了多维度调节孔位，可根据不同注塑件的检测点位调整相机角度与光源位置，检测后的不合格品通过拨料机构自动推入不良品收集箱，合格品继续沿输送线进入包装段。包装段依次完成工件的排序整理、内包装封装、外箱装填与封箱动作，其中整理工位的分料机构可根据工件外形更换适配的导槽，不需要整体更换模组，换型时间控制在20分钟以内，

　　适配不同尺寸的注塑类通讯结构件、小型家电结构件的包装需求。整条产线的主体机架采用4040与4080系列工业铝型材拼装，护板采用透明亚克力材质，既满足安全防护要求，也方便运维人员直接观察内部工位的运行状态，各工位的动力线缆与信号线缆全部走型材内置的线槽，外部无裸露走线，避免车间内的粉尘、切削液附着造成线路老化。产线的总长度控制在18米以内，宽度方向最宽处为3.2米，安装时只需要保证地面平整度在5mm/㎡以内，不需要做特殊的地基处理，进线电源采用三相五线制380V，总装机功率约22kW，压缩空气接入点设置在产线侧方的集中供气排，接口为标准G1/2快插接口，供气压力要求稳定在0.5-0.7MPa，满足各气动执行元件的动力需求。

　　在工位排布上，特意将需要频繁调整参数、更换耗材的检测工位、封箱工位设置在靠近人行通道的一侧，运维通道预留了800mm的宽度，方便操作人员更换包装耗材、校准检测参数、清理工位杂物，而动力柜、气源处理单元则布置在产线背向通道的一侧，避免无关人员误触。产线的各功能单元采用模块化设计，每个单元都设置了独立的对接定位销与快插接头，后期如果需要增加检测工位、或者调整包装工艺，可直接增减对应模块，不需要对整条产线的主体结构做拆解改造，适配车间后续产能调整、产品换型的柔性需求。从实际运行的逻辑来看，这套产线把注塑后的料头处理、品质检测、包装封装三个原本分散的工序整合到同一条线体上，单班可减少6到8名周转与操作人工，同时避免了人工周转过程中造成的工件磕碰、脏污问题，尤其适配表面要求较高的精密注塑件生产场景，线体的输送面高度统一设置在900mm，符合人体工程学操作高度，即使出现异常停机，操作人员也能快速在对应工位处理故障，不需要弯腰或者登高操作。
