16DP节径3英寸标准直齿圆柱传动齿轮

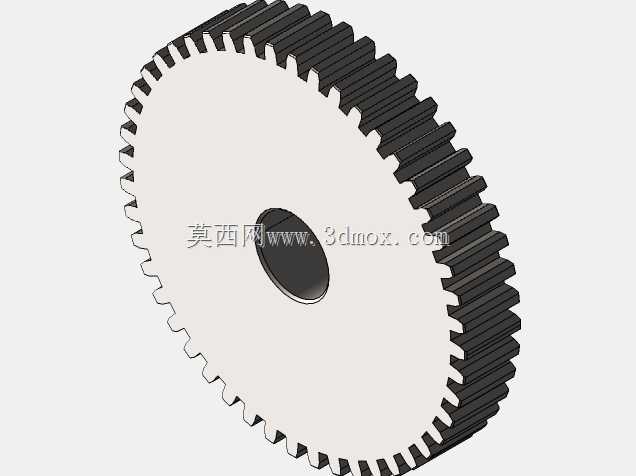

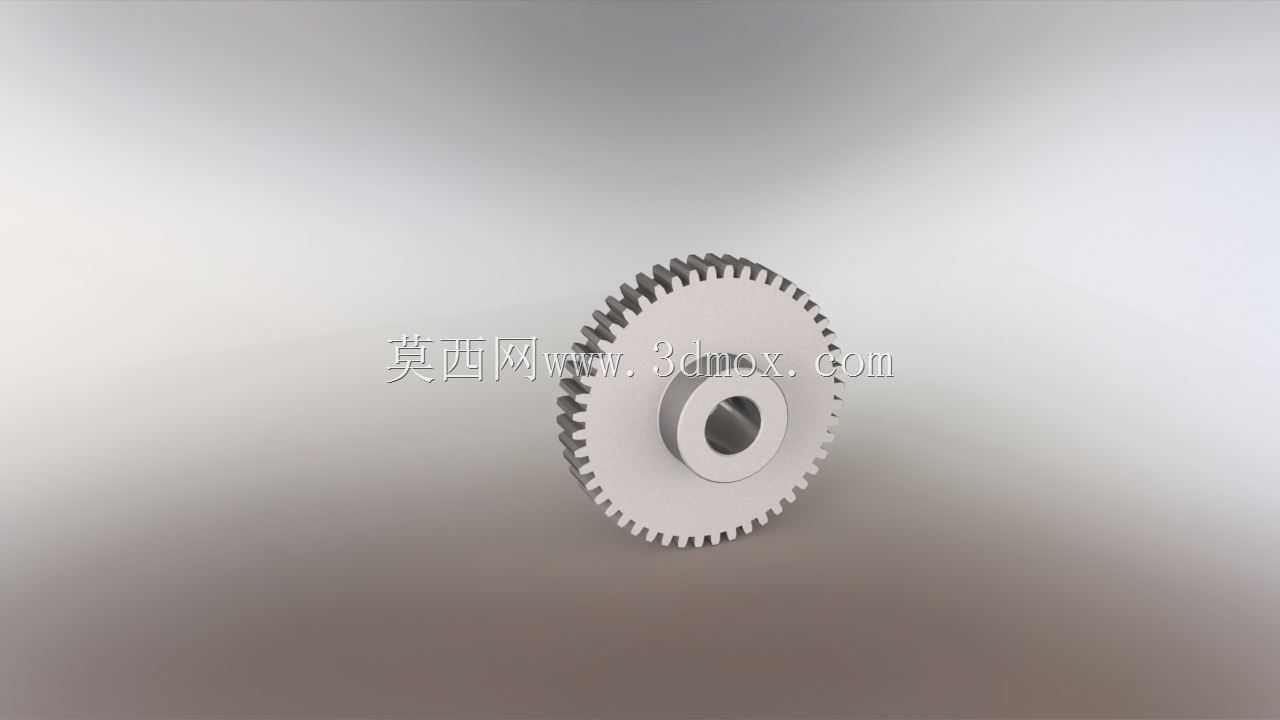

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动元件之一，日常在轻工输送设备、小型机床进给机构、民用机电产品、通讯设备内部调节机构里都能见到同参数规格的齿轮身影，主要用来在两平行轴之间传递旋转运动与扭矩，相比斜齿轮它没有轴向分力，安装调试时不需要额外考虑轴向承载的结构设计，对支撑轴承的选型要求更简单，装配容错空间也更大，很适合中低速、轻载的定传动比传动场景。从结构设计来看，这款齿轮采用单腹板实心盘式结构，中心设置通孔用于与传动轴配合安装，没有额外的轮毂凸台或者减重孔设计，整体结构紧凑，加工工序简单，适合小批量铣齿或者滚齿加工，齿向沿齿轮轴向完全平直，啮合时是沿整个齿宽方向同时进入接触、同时退出啮合，传动过程中不存在轴向力，

　　支撑轴系的受力状态更简单，能降低配套轴承的选型成本与安装座的结构复杂度。参数层面，这款齿轮径节为16DP，节圆直径3英寸，对应的齿距、齿顶高、齿根高都符合径节制齿轮的标准规范，齿廓采用标准渐开线齿形，能保证啮合过程中传动比恒定，不会出现角速度波动的情况，中心安装孔的尺寸适配常规的小型传动轴，装配时可以通过平键或者顶丝实现周向固定，避免传动过程中出现齿轮与轴的相对滑动。在实际选型应用时，要注意匹配对应模数或者径节的配对齿轮，保证啮合侧隙在合理范围内，侧隙过小会导致齿轮啮合卡滞、运转发热磨损加剧，侧隙过大则会出现传动回差，影响传动精度，尤其是在通讯设备的调节机构这类对传动精度有一定要求的场景里，侧隙控制需要严格控制在标准公差范围内。

　　设计这类直齿轮的时候，首先要根据传动系统的传递功率、转速计算出所需的齿轮模数（径节）、齿数，确定节圆、齿顶圆、齿根圆的基础尺寸，再根据安装空间的限制确定齿轮的齿宽、中心安装孔的直径，齿宽的选择要兼顾承载能力和安装空间，齿宽过大会导致齿向载荷分布不均，容易出现偏磨，齿宽过小则会导致单齿承载压力过大，容易出现断齿失效。这款齿轮的齿宽设计适配常规的轻载传动场景，既不会因为齿宽过大造成材料浪费，也不会因为齿宽不足影响承载能力。从安装边界来看，这款齿轮的最大外径为齿顶圆直径，安装时要保证齿轮周边留有足够的运转间隙，避免和周边的结构件发生运动干涉，中心孔与轴的配合一般采用间隙配合或者过渡配合，根据传动精度要求选择合适的配合公差，

　　装配时要保证齿轮的端面与轴线垂直，避免运转时出现偏摆，导致啮合冲击和噪声。在日常维护中，这类开式传动的直齿轮需要定期涂抹润滑脂，减少齿面磨损，延长使用寿命，如果是闭式传动箱内使用，则要搭配对应的齿轮润滑油，保证齿面啮合时的油膜形成，降低摩擦损耗。很多小型通讯设备的内部调节机构里，这类直齿轮常用来做旋钮调节的传动件，把旋钮的旋转运动传递到调节机构上，因为没有轴向力，调节时的手感更顺畅，不会出现旋钮卡滞或者轴向窜动的情况，也不需要额外设计轴向限位结构，能简化设备的内部结构，缩小整体体积。另外在小型输送带的驱动端、小型机床的手动进给机构里，同规格的直齿轮也很常用，因为加工成本低、替换方便，维护难度小，是很多入门级机械结构里首选的传动元件。建模的时候要注意渐开线齿廓的准确生成，齿根的过渡圆角要符合加工工艺要求，避免应力集中导致齿根断裂，齿顶的倒角也要处理到位，避免装配时齿顶磕碰损伤，同时要保证所有齿的等分精度，避免出现个别齿啮合不良的情况。
