船舶甲板区与卧铺床集成结构设计

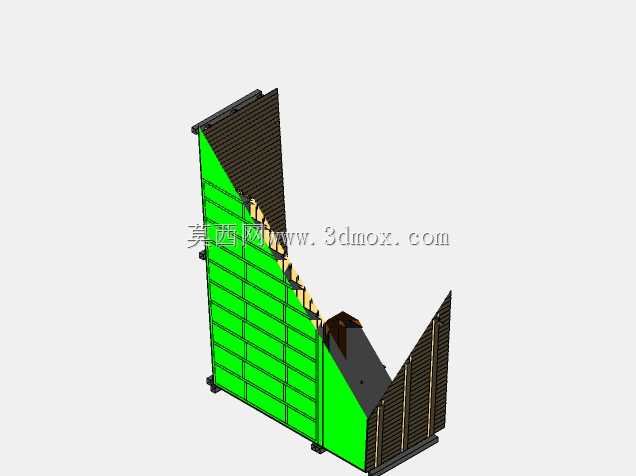

　　设计思路上没有采用传统的甲板隔断与卧铺床分体加工再现场拼接的模式，而是将隔断围护结构与卧铺床的支撑框架做了一体化集成，绿色标识的围护面板直接作为卧铺区域的侧挡结构，同时承担甲板侧的防护栏板功能，省去了两套独立结构的重复支撑构件，直接降低了整体结构重量，对于小型船舶而言，重量控制直接关联航行时的吃水深度与稳性表现，每减少一处冗余结构都能带来实际的航行性能提升。从外形尺寸与安装边界来看，整体结构沿舱室侧壁布置，横向占用舱室宽度不超过1.2米，纵向长度适配2米标准卧铺的尺寸需求，底部支撑脚直接与船体甲板的预埋焊接座对位，不需要在甲板上额外打孔做二次固定，避免破坏甲板的防水密封层；结构侧边的深色格栅部分一方面是作为通风通光的镂空结构，在船舶舱室舾装设计环节，甲板区域与卧铺设施的集成排布一直是兼顾空间利用率与使用体验的核心难点，尤其是中小型作业船舶、内河运输船的舱内空间本就局促，若采用常规分体式布置方案，往往会出现通行空间被挤占、结构件干涉、维护通道预留不足等实际问题，这套三维结构正是针对这类窄小舱室场景做的针对性优化设计。从实际应用场景来看，这类结构主要适配长度6米级的小型作业船舶舱段，覆盖甲板作业区过渡到人员休息区的完整衔接段，既需要满足甲板侧的设备挂载、人员临时倚靠、作业工具临时放置的功能需求，也要兼顾卧铺区域的私密性、结构强度与人员上下的便利性，避免航行过程中颠簸带来的结构异响或者部件脱落风险。

　　避免卧铺区域完全封闭带来的压抑感，另一方面格栅的加强筋结构直接与船体侧壁的肋骨对位连接，将整体结构的受力直接传递到船体主结构上，不需要额外增加内部支撑立柱，进一步释放了舱内的通行空间。功能特性层面，倾斜过渡的围护结构并非随意设计的造型，而是匹配船舶航行时的横摇角度做的安全倾角设计，当船舶出现最大设计横摇角时，倾斜的面板刚好可以对卧铺区域的人员形成侧向防护，避免人员从铺位滑落，同时倾斜面在甲板侧形成了一个自然的倚靠面，作业人员在甲板区域临时停留时可以直接倚靠，不需要额外加装扶手或者靠垫；卧铺床的端部做了内收式的台阶结构，刚好作为人员上下铺位的踏步，同时台阶下方预留了封闭的储物空腔，可以放置船员的个人物品或者作业应急工具，

　　充分利用了结构的闲置空间。结构的板材选型上，围护面板采用轻量化的复合夹芯板材，表面做防滑耐磨处理，既满足甲板侧的耐磨使用需求，也能在卧铺侧形成平整的内壁面，不需要额外做内饰包覆；格栅部分采用硬质工程塑料与金属加强筋复合的结构，既保证了通风透光的效果，也避免了全金属结构带来的冷凝水问题，在高湿度的舱内环境下能有效减少结露滴水的情况。安装逻辑上，整套结构采用模块化分段设计，整体可以拆分为三个独立的分段单元，每个单元的重量控制在单人可搬运的范围内，不需要大型吊装设备就能完成舱内的组装作业，对于已经完成主体建造的船舶做舱室改造时，也能通过舱室入口顺利运入，不需要破坏船体原有结构；各分段之间的连接采用隐藏式的快装卡扣结构，

　　装配完成后外表面没有裸露的螺栓或者连接件，既提升了整体的美观度，也避免了突出连接件在船舶颠簸时剐蹭人员或者勾挂物品的风险。在实际使用的细节处理上，卧铺床的铺板框架预留了标准床垫的安装尺寸，铺板下方预留了50毫米的通风间隙，避免铺板长期处于密闭潮湿环境下出现霉变；甲板侧的围护面板底部预留了10毫米的排水间隙，甲板上的积水可以顺着间隙流向舱底的排水口，不会在结构根部积存造成腐蚀；结构与船体甲板、侧壁连接的位置都预留了柔性密封垫的安装槽，装配时加装橡胶密封垫就能消除结构与船体之间的硬接触，减少航行时的振动异响，同时也能避免连接位置的电化学腐蚀问题。这套结构的设计完全围绕小型船舶舱室的实际使用痛点展开，没有冗余的装饰性结构，每一处造型和尺寸都对应实际的使用需求，既满足了甲板区域的作业防护要求，也在有限的空间内实现了卧铺休息区的完整功能，对于同类型的小型船舶舱室布置设计有很强的参考价值，建模过程中也充分考虑了加工工艺的可行性，所有的折弯、拼接位置都符合常规钣金与复合板材的加工精度要求，不需要特殊的定制加工设备就能完成生产制造。
