DIY非焊接式自行车车轮整形调校支架

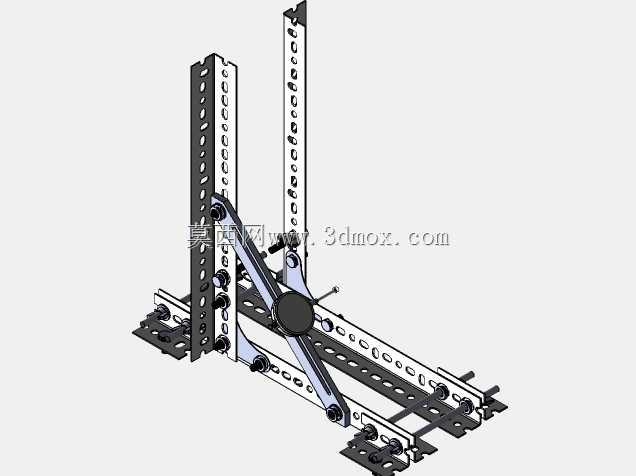

　　这款非焊接式的车轮整形调校支架，主要面向个人骑行爱好者、小型单车维修门店的轮组校正场景使用，区别于传统商用焊接式调圈台的厚重结构，整套支架采用型材拼接式结构设计，所有连接点位均通过标准紧固件完成锁附，无需焊接工序即可完成整机组装，既降低了自制加工的门槛，也方便后期根据使用需求调整结构参数、更换损耗部件。日常使用中，该支架可完成自行车轮组的径向跳动校正、轴向偏摆调整、辐条张力均匀化调校等核心作业，不管是日常骑行后轮组受撞击出现的变形校正，还是自编轮组组装过程中的精度校准，都能通过这套支架完成稳定的夹持定位，避免手持轮组调校时出现的基准偏移问题。从结构设计逻辑来看，整套支架以两根带等距调节孔的立式立柱作为核心支撑基准，

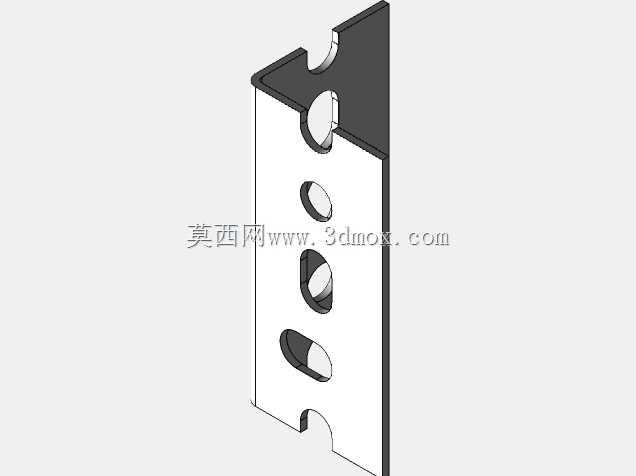

　　立柱上的长圆孔可适配不同轴宽的轮组安装需求，从常规的公路车快拆轮组、山地车桶轴轮组，到小轮径折叠车的轮组，都能通过调整夹持座的安装高度与横向位置完成适配，无需额外制作转换配件。底部的横向承托框架采用镂空式型材设计，在保证整体结构刚性的前提下尽可能降低自重，框架上的多组安装槽位可根据放置地面的平整度调整支撑脚的位置，即使在不太平整的 workshop 地面上，也能通过微调支撑点保证立柱的垂直基准，避免因支架本身倾斜导致的调校误差。连接立柱与底部框架的斜向支撑臂采用对称式双杆结构，支撑臂与立柱、底架的连接点均设置了可锁死的转动铰接结构，组装时可先将所有紧固件预锁，调整好整体框架的垂直度与水平度后再逐一锁死所有连接点，

　　降低了组装过程中的对位精度要求，即使是没有丰富工装制作经验的使用者，也能通过简单的测量工具完成支架的精度校准。轮组的夹持转轴部件设置在两根立柱之间，转轴座同样通过螺栓固定在立柱的调节孔位上，可根据轮组的直径大小上下调整安装高度，保证不同尺寸的轮组安装后，轮圈边缘距离底架台面都有足够的操作空间，方便转动轮组观察偏摆位置、调整辐条帽。整套支架的安装边界充分考虑了家用场景的空间限制，整体横向宽度控制在可容纳29寸轮组的最小尺寸范围内，纵向深度无需占用过多工作台空间，闲置时可拧松部分铰接点的紧固件将支架折叠收纳，不会像传统固定式调圈台那样占用大量储物空间。从实际使用的功能细节来看，支架的基准参考臂集成在夹持座一侧，

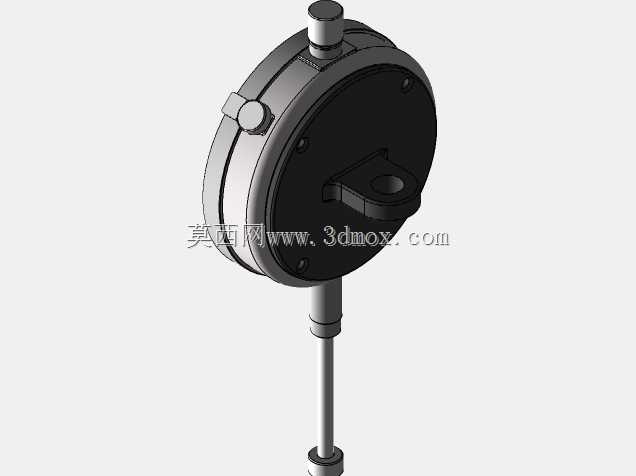

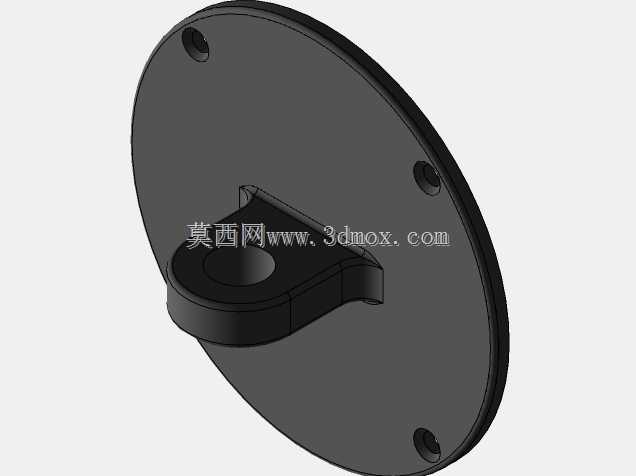

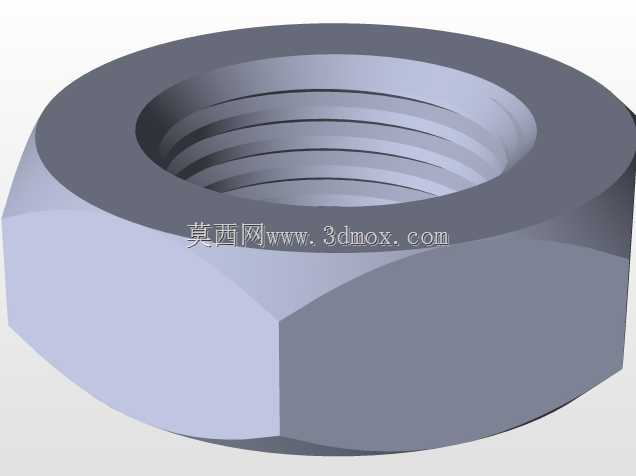

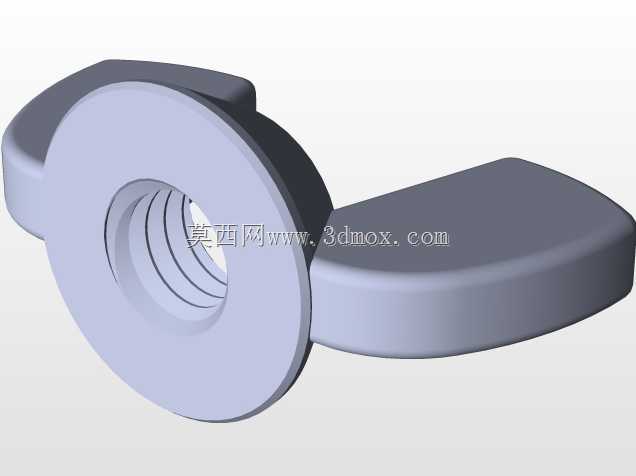

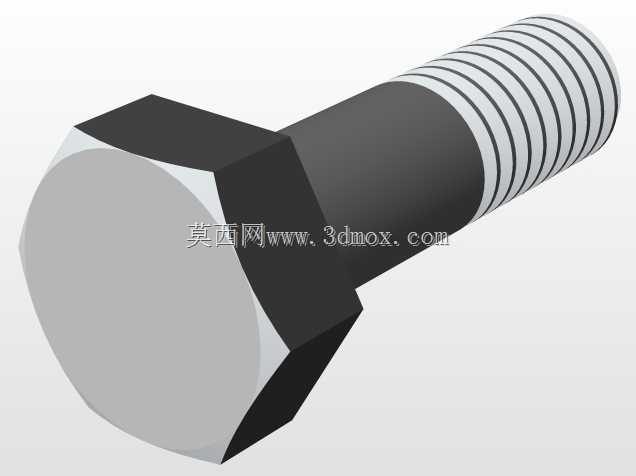

　　可同时贴近轮圈的内侧与外侧边缘，转动轮组时通过观察参考臂与轮圈之间的间隙变化，就能快速判断轮组的偏摆位置与偏摆量，无需额外安装百分表等测量工具就能完成日常的调校作业，对于精度要求更高的轮组调校，也可在支架的预留安装位上加装磁力表座，配合百分表完成更高精度的跳动测量。所有与轮组接触的夹持部位都做了圆弧过渡处理，不会刮伤轮组的轴芯表面或花鼓涂层，紧固件均采用标准的公制规格，后期出现滑牙或损耗时可很方便地在五金店采购替换，无需定制特殊规格的配件。不同于市面上量产的一体式调圈台，这款拼接式结构的支架在设计时充分考虑了DIY制作的可行性，所有结构件都可通过常规的型材切割、钻孔工序完成加工，不需要特殊的折弯、焊接设备，普通爱好者利用手头常见的加工工具就能完成整套支架的制作，同时结构刚性完全可以满足日常非商用场景的轮组调校需求，不会在夹持轮组时出现结构晃动、基准偏移的问题。在实际调校作业时，将轮组固定在夹持转轴上后，可顺畅转动轮组无卡滞，调整辐条时支架的整体结构不会因为手部施力出现形变，保证调校过程中基准的一致性，不管是校正受撞击变形的轮组，还是新轮组的编圈校准，都能提供稳定的支撑基准。
