F1赛车V8发动机活塞结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:664038
  • F1赛车V8发动机活塞结构设计
  • F1赛车V8发动机活塞结构设计

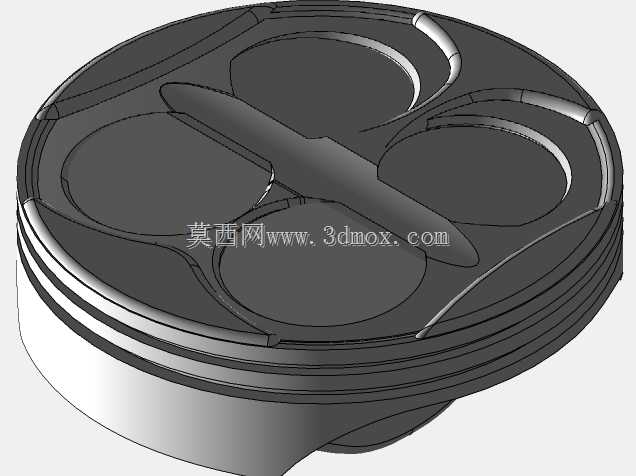

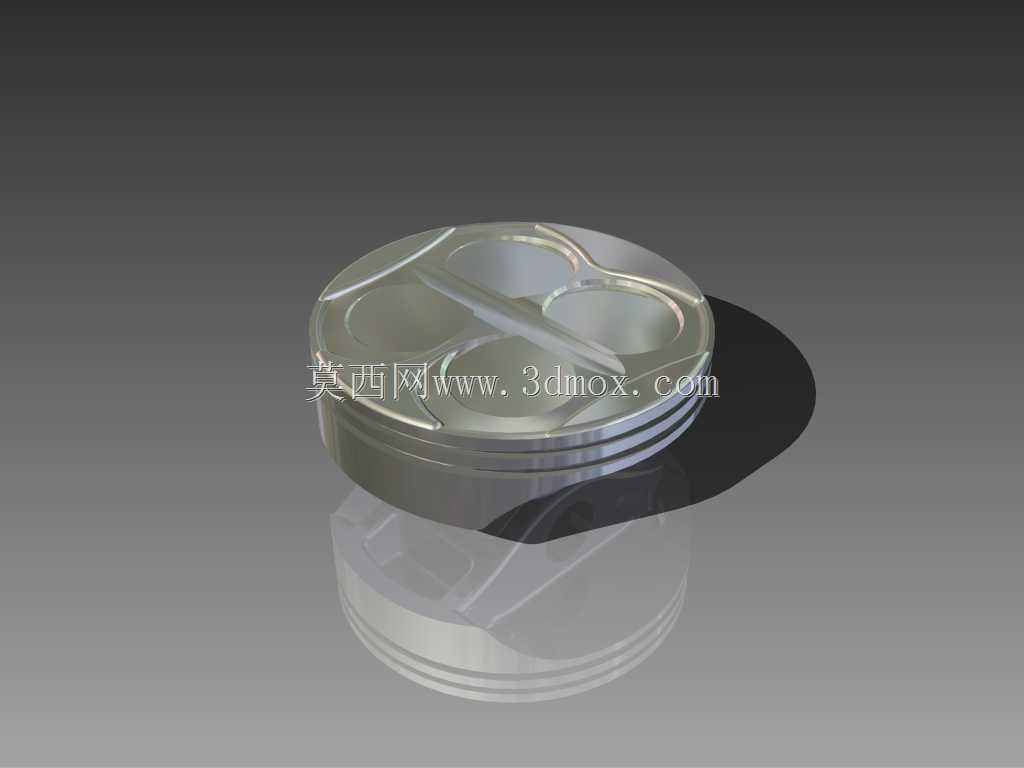

  作为常年参与动力总成三维建模的结构工程师,拿到这套活塞的数模时,首先关注的是它在高转速内燃机里的实际工况适配逻辑。F1赛事用的V8自然吸气发动机,最高转速动辄突破一万八千转,活塞作为往复运动的核心部件,每秒钟要完成上百次的往复循环,承受的交变机械载荷、热载荷都远超民用乘用车发动机部件,这也决定了它的设计逻辑和普通量产活塞有本质区别。

  先从安装边界说起,这类活塞的裙部设计做了大幅的轻量化切削,和缸套配合的导向面宽度比民用活塞窄近三分之一,目的是降低高速往复运动的往复惯量,要知道高转速下每减少一克往复质量,就能给曲轴连杆机构降低数倍的动载荷,减少曲轴轴瓦的冲击负荷。活塞销孔的位置做了偏心处理,偏移量控制在0.3到0.5毫米区间,这个细节是为了缓解活塞在上止点换向时的敲缸问题,毕竟高转速下活塞换向的敲击如果不做抑制,不仅会产生额外的振动噪音,还会加速缸套内壁的磨损,缩短动力单元的使用寿命。

  再看顶部的燃烧室结构,活塞顶面没有采用民用活塞常见的浅盆型设计,而是做了多道导流凹槽和气门避让坑,这是为了匹配V8发动机的高角度凸轮轴配气机构,在气门升程超过12毫米的工况下,避免活塞运行到上止点时和进排气门发生运动干涉。顶面的导流槽角度是经过气流仿真优化的,能在进气冲程让进入气缸的滚流保持更高的湍流强度,在压缩冲程上止点附近加快火焰传播速度,让混合气燃烧更充分,这也是高转速自然吸气发动机提升升功率的关键设计细节。

  活塞环槽的设计也有讲究,三道环槽的宽度都做了窄化处理,气环的厚度控制在1毫米以内,油环采用了组合式刮片结构,这样既能保证高温下的密封性能,减少窜气量,又能降低活塞环和缸壁之间的摩擦阻力。环槽的位置距离活塞顶面的距离比民用活塞近2毫米左右,这是为了压缩活塞顶部的火力岸高度,降低活塞顶部的热容量,让燃烧室的热量能更快通过活塞环传导到缸套的冷却水道里,避免高负荷下活塞顶部过热产生材料热变形。

  从实际应用场景来看,这类活塞的配套场景是场地赛事的动力单元,不需要考虑几十万公里的长寿命设计,所有的结构取舍都围绕高转速下的动力输出、轻量化、可靠性平衡来做。活塞内部的销座位置做了加强筋连接,筋条的走向顺着活塞做功时的应力传递路径布置,既不会增加多余的质量,又能保证燃气爆发压力作用在活塞顶面时,应力不会在销座位置产生集中,避免高负荷下活塞出现开裂失效。裙部的型线采用了中凸变椭圆设计,冷态下裙部和缸套的配合间隙控制在0.02到0.03毫米,热态下活塞裙部膨胀后能和缸套保持均匀的贴合面,不会出现局部拉缸的问题。

  建模过程中需要特别注意的几个尺寸边界:活塞总高和缸径的比值控制在0.65左右,远低于民用活塞的0.8到1.0的比值,这也是为了降低往复质量;活塞销的直径和缸径的比值在0.25左右,保证销座有足够的承压面积,同时活塞销采用全浮式设计,工作时活塞销可以在连杆小头和活塞销孔内自由转动,让磨损更均匀。另外活塞顶面的气门避让坑深度是严格按照配气相位的运动包络来设计的,最小间隙留到0.8毫米,既保证不会发生干涉,又不会因为避让坑过深影响燃烧室的压缩比,毕竟赛事发动机的压缩比通常在13:1以上,任何燃烧室容积的偏差都会直接影响动力输出的一致性。

  很多刚接触动力部件建模的工程师容易忽略活塞的热变形补偿,比如活塞顶面的温度在全负荷下能超过300摄氏度,裙部温度在180摄氏度左右,不同位置的热膨胀量差异很大,所以建模时的冷态尺寸必须提前把热膨胀量补偿进去,保证工作温度下活塞的形位公差在设计范围内。这套数模里的活塞壁厚是渐变设计的,顶面中心位置壁厚最厚,往裙部方向逐渐减薄,既保证顶部承受燃气爆发压力的强度,又能控制整体质量,把活塞的整体质量控制在三百克出头,比同缸径的民用活塞轻近40%,这也是高转速发动机能快速拉升转速的基础。
