GTR跑车用多辐条旋压合金轮毂结构设计

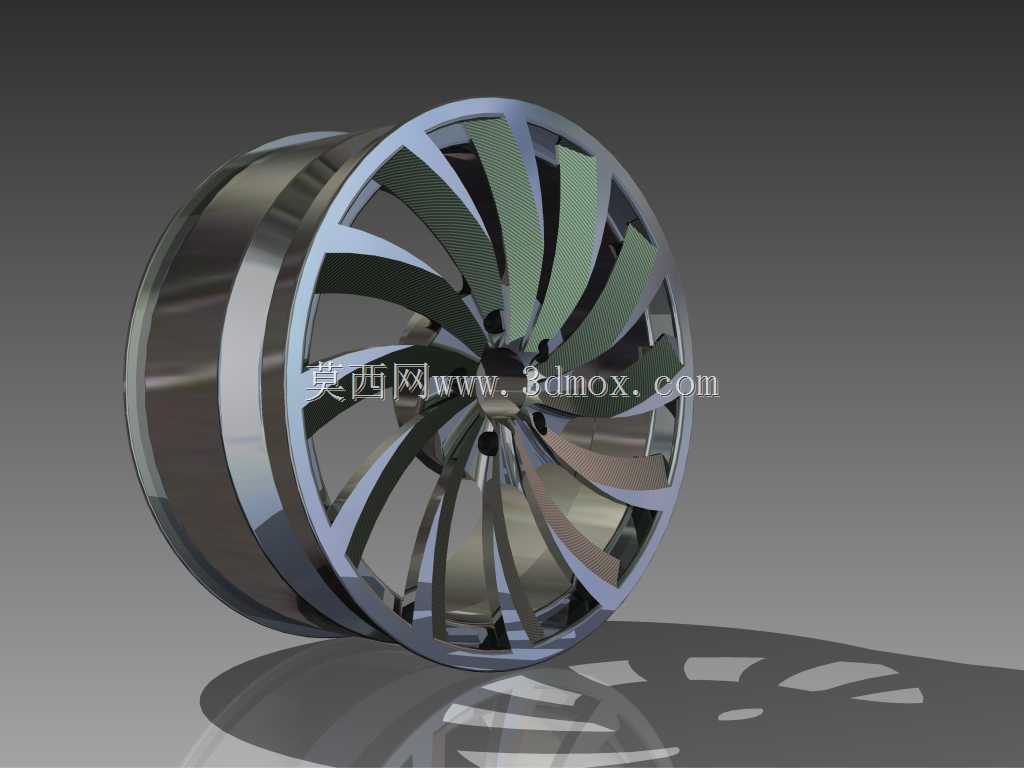

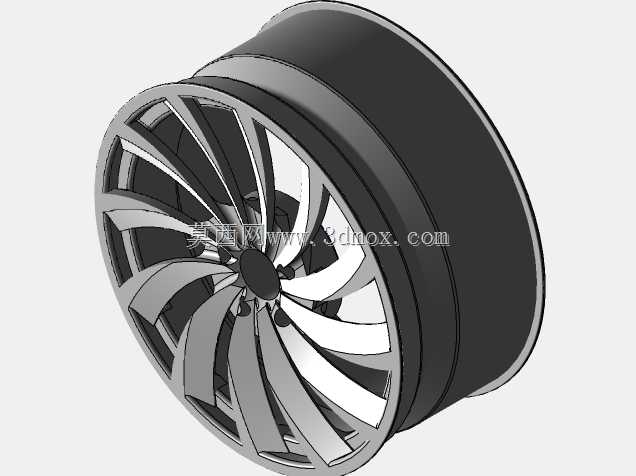

　　在高性能乘用车辆的行走系统匹配中，轮毂作为连接制动总成、半轴与轮胎的核心承载部件，其结构设计直接决定整车的簧下质量表现、动态行驶稳定性以及弯道侧向支撑能力，这款针对GTR车型开发的合金车轮，在前期方案论证阶段就完全围绕性能车的实际使用工况展开，没有沿用普通家用车轮毂的保守设计逻辑。从实际装车场景来看，这类大尺寸合金轮毂主要适配大马力后驱性能跑车，日常使用场景覆盖城市铺装路面高速行驶、赛道日连续弯道工况、紧急制动大载荷冲击等多种复杂受力状态，设计过程中首先要平衡的就是辐条造型的空气动力学效应与结构强度冗余，不同于传统直辐条轮毂的设计思路，这款轮毂采用了扭曲式多辐条布局，每根辐条从轮心安装盘位置向外延伸的过程中带有固定角度的旋向扭转，

　　这种结构并非单纯为了视觉效果，在车辆高速行驶时，扭转的辐条可以形成类似离心风扇的导风效应，持续将流经轮拱的气流导向制动卡钳与刹车盘位置，带走连续制动产生的堆积热量，避免高性能碳陶刹车盘因为温度过高出现热衰减，这一点在赛道连续重刹的工况下作用尤为明显。在安装边界的匹配上，这款轮毂的中心定位孔、PCD螺栓孔位完全对应GTR车型的原厂半轴法兰尺寸，不需要加装任何变位垫片或者转接法兰就能直接装车，轮辋的J值、ET偏距参数经过反复校核，既保证宽胎安装后轮胎外侧与轮拱翼子板齐平，满足外观姿态的需求，又不会在转向满打、悬架压缩到极限行程时出现轮胎蹭刮轮拱内衬或者避震筒身的问题，轮辋边缘的胎圈座位置做了加厚的防脱圈结构设计，当车辆在赛道上以极低胎压过弯产生大侧向载荷时，轮胎胎圈不会轻易从轮辋上脱离，大幅提升极端工况下的行驶安全性。结构强度设计层面，这款轮毂采用了不等厚的辐条截面设计，靠近轮心安装座的位置辐条截面更厚，承载应力集中的区域通过加大圆角过渡来避免应力突变，辐条向轮辋延伸的过程中截面逐渐收窄，在保证整体抗弯、抗扭强度满足国标冲击测试、径向疲劳测试、弯曲疲劳测试要求的前提下，尽可能削减非承载区域的材料厚度，最终实现簧下质量的降低，要知道簧下质量每降低1公斤，对整车操控响应的提升效果相当于簧上质量降低5-8公斤，这也是性能车轮毂设计中始终把轻量化放在核心位置的原因。轮辋的主体结构采用了旋压成型的工艺思路，相比传统铸造轮毂，

　　旋压工艺可以让轮辋部位的金属纤维组织沿着圆周方向连续排布，材料的致密度更高，同等强度下轮辋的壁厚可以做得更薄，整体重量比同尺寸的低压铸造轮毂降低15%左右，同时抗冲击能力提升20%以上，完全能够应对性能车起步大扭矩输出、高速过坑的瞬时冲击载荷。在细节设计上，辐条表面做了内凹的立体造型处理，一方面可以在视觉上放大轮毂的尺寸感，另一方面这种内凹结构可以给大尺寸多活塞制动卡钳留出足够的安装空间，避免轮毂装车后出现辐条蹭卡钳的问题，气门嘴的安装位置特意选在两根辐条之间的凹陷区域，既不会破坏辐条的整体结构强度，也能避免后续充气、加装胎压监测传感器时出现操作干涉。很多人在做轮毂设计的时候容易陷入只看外观的误区，实际上轮毂作为安全件，

　　所有的造型设计都要为结构强度、安装适配、实际使用功能服务，这款轮毂的每一处曲面弧度、每一个截面厚度的变化，都是经过受力仿真反复迭代后的结果，比如辐条的扭转角度，并不是随意设定的，经过流场仿真验证，当扭转角度控制在12-15度区间时，导风降温的效率达到最优，同时不会因为辐条的倾斜角度过大导致应力集中系数升高；轮心安装盘的背面做了环形的减重凹槽，在不影响安装面平面度、保证螺栓锁紧力均匀分布的前提下，进一步削减了中心区域的冗余重量，同时凹槽的位置刚好可以容纳原厂的轮毂轴承防尘盖，不会出现装车后防尘盖被顶变形的问题。从实际装车后的使用效果来看，这款轮毂不仅能够满足GTR车型的动力输出匹配要求，在日常行驶中可以有效过滤路面传来的细碎振动，在激烈驾驶时又能提供足够的侧向支撑，让轮胎的接地面积始终保持在最优状态，不会因为轮毂的刚性不足出现胎面异常蠕动的情况，不管是用于街车的日常升级改装，还是用于赛道日的竞技使用，都能很好地匹配对应的使用需求。
