Broadcom增量式旋转编码器结构设计

　　在伺服传动、机器人关节、精密机床进给轴这类需要实时反馈角位移、转速参数的工业场景里，增量编码器是整套闭环控制系统里不可缺失的传感核心部件，这款Broadcom出品的增量编码器，针对紧凑安装空间的应用场景做了针对性的结构优化，能适配多数中小功率伺服电机、自动化转台的内置安装需求。从实际使用的角度看，这类增量编码器的核心作用是将转轴的角向位移转化为差分脉冲信号，供上位机控制系统换算实时转速、转动角度、转向信息，256线的脉冲分辨率足以覆盖大部分中低速传动场景的检测精度要求，12000rpm的最高允许转速，也能匹配常规伺服电机的额定转速区间，5V的供电电压适配绝大多数工业控制板卡的IO接口电平，不需要额外增设电平转换模块，能减少外围电路的布线复杂度。

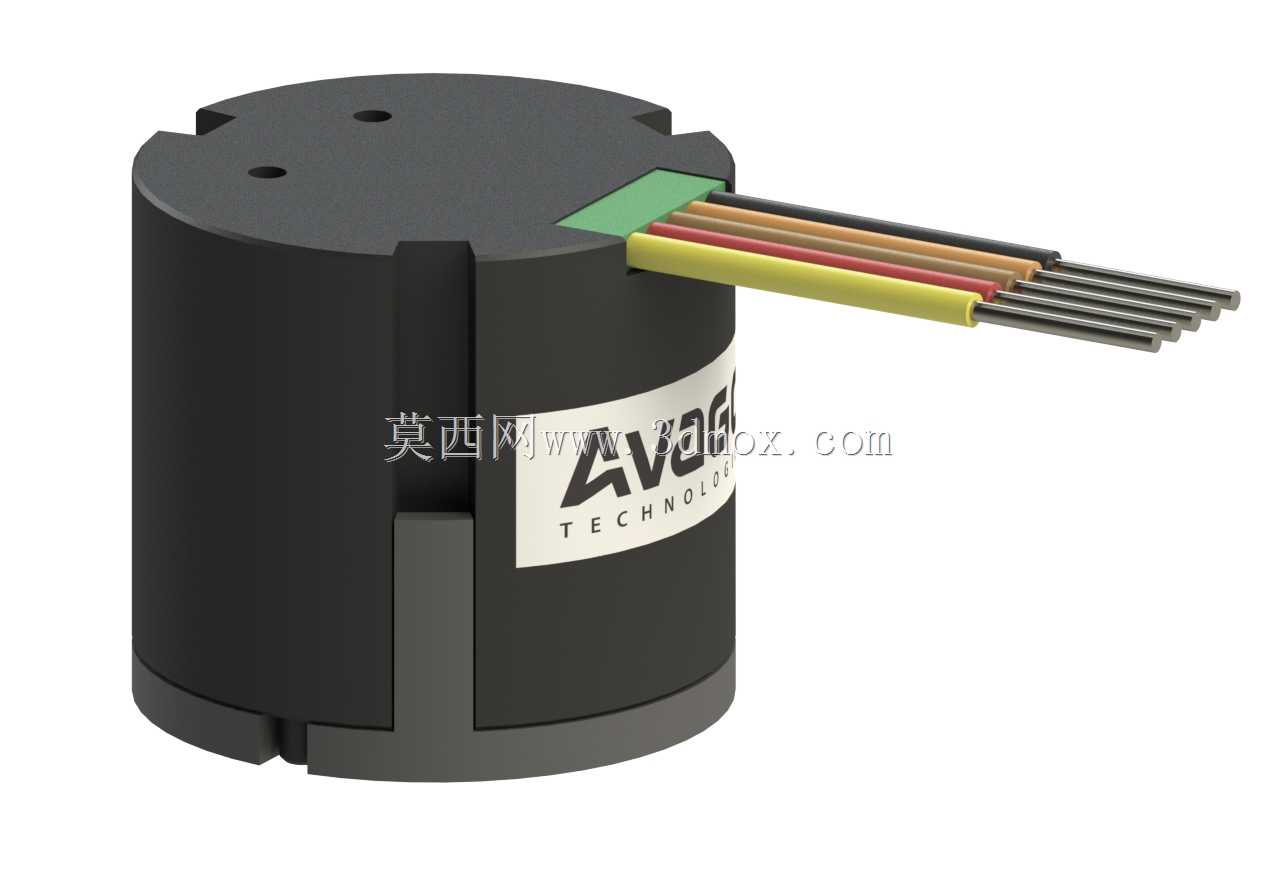

　　从结构设计思路来看，这款编码器采用圆柱形一体化封装外壳，外壳主体选用高强度工程塑料材质，既能够隔绝外部粉尘、轻微油污对内部码盘、光电检测模组的侵蚀，也能有效控制部件整体重量，降低安装时对电机轴端带来的额外负载。外壳侧面预留的出线槽做了圆弧过渡处理，避免多芯信号线缆在弯折时出现线芯断裂的问题，出线端直接将差分信号、供电线芯引出，没有采用冗余的接插件结构，一方面压缩了轴向安装需要预留的空间，另一方面也减少了接插件接触不良带来的信号传输故障风险，适合在振动幅度不大的工业设备内部做固定安装。

　　考虑到内置安装的空间约束，这款编码器的外形尺寸做了严格的边界控制，圆柱外壳的外径适配常规20mm、25mm轴径伺服电机的后端安装腔，轴向长度控制在极小的范围内，安装时不需要对电机后端盖做额外的扩腔改造，只需要保证编码器码盘与电机轴的同轴度在允许公差范围内，将检测模组与电机端盖做相对固定，即可完成装配。外壳上预留的两个安装定位孔，对应常规编码器安装支架的孔位间距，现场装配时可以直接用标准紧固件完成固定，不需要额外加工定制转接支架，能缩短设备组装的调试周期。

　　在实际选型适配过程中，需要注意这款编码器的出线方向为径向侧出，安装前要确认电机后端腔的径向预留间隙是否足够容纳引出线缆的弯折半径，避免线缆被端盖挤压造成绝缘层破损。同时因为是增量式检测原理，设备上电初始阶段需要完成零位寻参流程，才能输出绝对位置参考值，这点在做设备控制逻辑编程时需要提前预留对应的寻参工序，避免出现位置累计误差。编码器内部的光电检测模组做了抗杂光干扰的遮光处理，即使安装腔附近有其他电气部件的电磁辐射，只要做好线缆的屏蔽层接地，就能保证脉冲信号的传输稳定性，不会出现丢脉冲、计数偏差的问题。

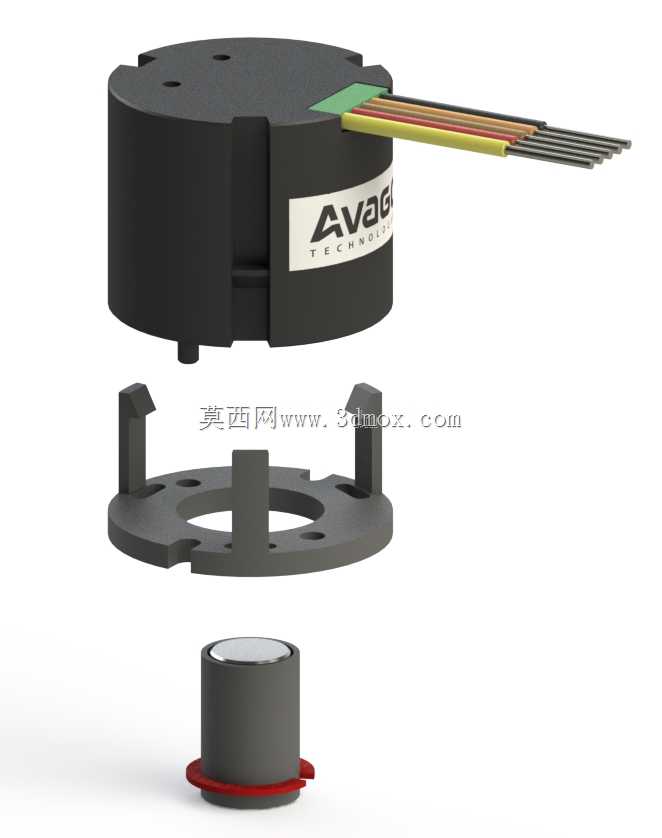

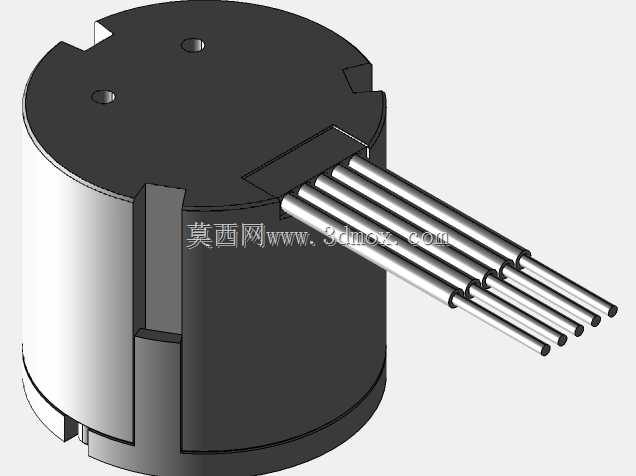

　　从三维建模的还原角度来看，这款模型完整复现了编码器的外壳分型结构、安装孔位、出线排布以及表面标识细节，结构工程师在做电机、转台的整体装配设计时，可以直接将该模型导入装配体，核对安装边界的干涉情况，提前预判线缆走线的空间是否充足，避免后期加工装配时出现空间不匹配的问题。模型的细节还原度足够支撑装配干涉检查、安装工艺模拟的设计需求，外壳的圆角、卡槽结构都按照实际产品的尺寸比例做了还原，能帮助设计人员更直观地评估部件在整套设备里的布局合理性。
