保时捷996十七寸乘用车轮毂结构设计

　　这款轮毂的设计完全围绕量产乘用车的行驶工况展开，日常道路行驶中，轮毂需要承担整车簧下质量的载荷传递，在过减速带、坑洼路面时，轮辋部分要承受轮胎传递的瞬时冲击载荷，辐条的分布形式直接决定了载荷的传递路径，七辐的分叉式结构并非单纯为了外观造型，每一处辐条的截面厚度变化都经过受力路径优化，从轮心安装盘位置向轮辋边缘逐渐过渡厚度，既避免了应力集中在安装孔周边，也能让冲击载荷均匀分散到整个轮辋圆周，不会出现局部应力过大导致的轮辋变形甚至开裂问题。

　　从安装边界来看，这款17英寸规格的轮毂，轮辋的宽度匹配对应规格的民用乘用车子午线轮胎，胎圈座的直径、角度完全符合乘用车轮辋的通用安装标准，不需要额外改装就能适配对应规格的真空轮胎，轮心位置的五个螺栓孔分布圆直径、中心孔尺寸完全匹配保时捷996车型的转向节安装位，安装面的平面度控制在合理公差范围内，装车后不会出现轮毂跳动、方向盘抖动的问题，中心孔的定位台阶可以保证轮毂与车轴的同轴度，避免高速行驶时的动平衡偏差。

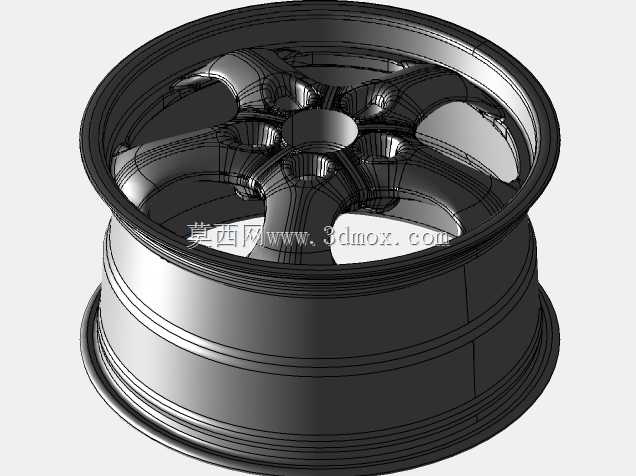

　　设计过程中采用反向工程的思路，基于实体车轮的扫描点云数据进行曲面重构，首先对扫描获取的点云进行降噪处理，剔除扫描过程中产生的杂点、冗余数据，再根据轮辋的回转特性先构建基础的回转曲面，再对辐条部分的自由曲面进行逐段拟合，每一处曲面的曲率都和实体扫描数据对齐，同时兼顾模具脱模的工艺要求，辐条背面的拔模角度控制在合理范围内，不会出现倒扣结构导致铸造时无法脱模的问题，轮辋部分的加强筋位置、气门嘴安装孔的预留位置都完全符合量产轮毂的工艺要求，气门嘴孔的位置避开了辐条的遮挡区域，后续安装胎压监测模块、充气操作都有足够的操作空间。

　　实际装车应用场景下，这款轮毂除了承担基础的承载、固定轮胎的功能，辐条之间的镂空空间可以为制动系统提供足够的通风散热通道，车辆连续制动时，刹车卡钳、刹车盘产生的热量可以通过辐条间的空隙快速随气流散出，避免制动系统热衰减，提升连续制动的安全性。轮辋的轮缘部分做了加厚处理，日常路边停车时轻微刮蹭路肩不会直接损伤轮辋的密封结构，避免轮胎漏气的风险，轮辋内部的安全槽结构可以保证轮胎亏气时不会轻易从轮辋上脱落，提升低速亏气行驶时的安全性。

　　从结构细节来看，安装盘位置的螺栓孔周边做了局部加厚处理，螺栓拧紧时的压紧力可以均匀分散到整个安装面，不会因为局部压应力过大导致安装面出现压痕甚至开裂，辐条与轮辋连接的位置做了大圆角过渡，避免直角结构带来的应力集中，在车辆过弯承受侧向载荷时，连接位置的应力可以通过圆角平滑过渡，不会出现应力峰值。整个轮毂的重量分布经过优化，圆周方向的质量差控制在动平衡允许的范围内，减少装车时需要额外添加的平衡块重量，提升高速行驶的稳定性。
