CBR600摩托带排放塞湿式集水坑结构

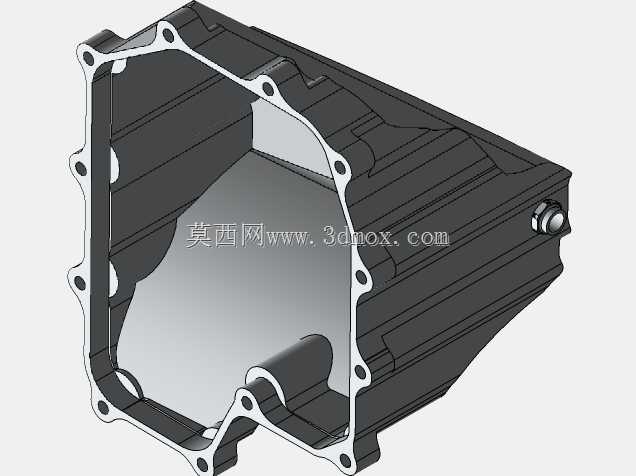

　　这款湿式集水坑结构主要适配CBR600F4i与RR系列摩托机型，属于动力单元润滑系统的核心储油构件，日常工况下承担着储存循环回流机油、静置分离机油中裹挟气泡与金属磨屑的作用，同时集成的排放塞结构可在保养环节快速完成废油排空操作，无需额外拆解周边覆盖件。从结构设计逻辑来看，整个腔体采用不规则变截面壳体构型，完全避让开周边曲轴箱连接位、变速机构突出结构以及车架安装点，没有多余的冗余结构，在保证储油容积满足高转速工况机油循环量需求的前提下，尽可能压缩了壳体的整体占用空间，适配大排量摩托紧凑的动力舱布局。安装边界上，壳体周圈布置的一圈带通孔的连接耳座，孔位精度完全匹配曲轴箱结合面的螺栓分布，耳座与壳体主体做了加厚过渡处理，

　　避免螺栓锁紧时产生应力集中导致壳体开裂，结合面处预留了密封胶圈的安装槽位，装配后可保证腔体在高温机油浸泡、高频振动工况下不会出现渗油问题。腔体内部做了平滑的导油斜面设计，可让回流的机油顺着斜面快速汇集到腔体底部的储油区，避免车辆在急加速、急减速或者大倾角过弯时，机油出现大幅晃荡导致机油泵吸入空气造成润滑压力不足的问题，侧面集成的排放塞采用螺纹连接结构，塞体自带密封锥面，拧紧后可实现可靠密封，拆卸时只需用常规套筒即可操作，保养便利性较好。实际装车应用中，该构件直接通过周圈螺栓固定在曲轴箱下部，工作时机油泵从腔体底部抽取机油输送到各润滑点位，润滑后的机油顺着曲轴箱回油道重新流回该腔体内，完成整个润滑循环，

　　壳体的壁厚设计兼顾了轻量化与结构强度，在满足高转速振动工况下结构刚性要求的同时，尽可能降低了构件自重，符合大排量运动摩托的轻量化设计取向。腔体边角位置都做了圆弧过渡处理，没有应力集中的锐角结构，可承受长期交变载荷作用下的疲劳考验，外侧的加强筋布局顺着壳体受力方向布置，既提升了壳体整体的抗形变能力，也不会过多增加构件重量。在结构建模过程中，需要重点核对周圈连接孔的位置度、结合面的平面度以及排放塞螺纹孔的同轴度，这些参数直接影响最终的装配密封性与安装适配性，内部导油斜面的角度也需要反复验证，确保不同倾斜角度下机油都能顺利汇集到油泵吸油口位置，避免出现吸空问题。
