玻璃板材车间转运周转手推车结构

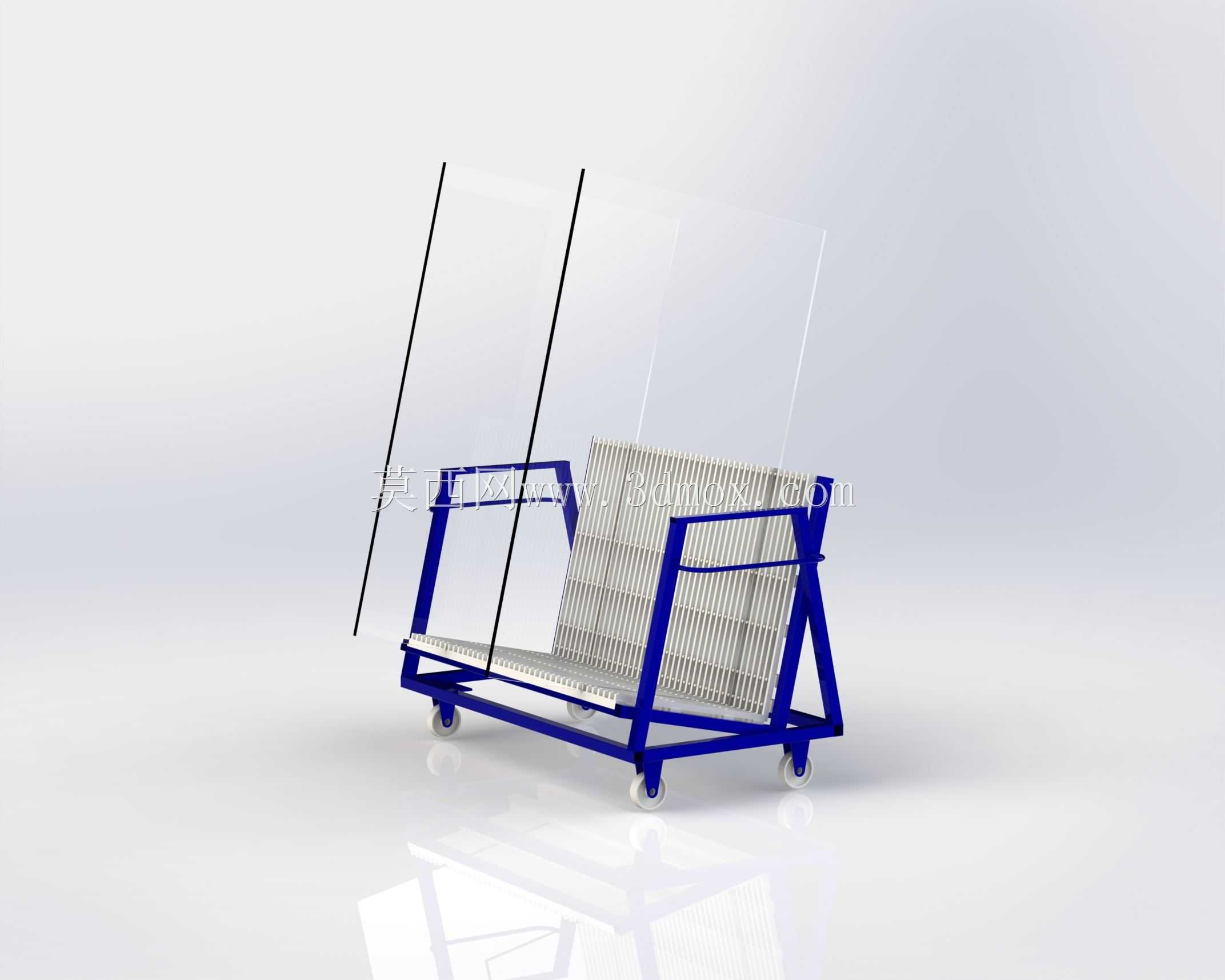

　　这款玻璃转运手推车主要面向平板玻璃、钢化面板、亚克力板材这类易刮花、易碎裂的平面工件的车间内部转运场景，覆盖玻璃深加工车间裁切工序到磨边工序、钢化工序到中空合片工序、成品检验到包装入库的短距离驳接，也可适配家具厂门板面板、电子厂显示面板的工位间周转，替代传统的木质靠架、普通平板推车，解决大尺寸薄型板材直立转运过程中晃动、刮擦、边角磕碰的问题。整车采用框架式焊接结构，主支撑框架选用矩形钢管弯折焊接成型，底部承托梁采用加厚方管做横向排布，承托面间隔排布软质防滑垫条，避免玻璃底边直接接触金属框架造成崩边，垫条采用卡槽式固定，磨损后可单独更换无需整体拆解车架。两侧的侧挡框架采用倾斜式设计，与竖直方向呈8度左右的倾角，

　　让倚靠在车架上的板材自然向内侧倾斜，依靠自身重力贴合靠架，无需额外绑带即可避免转运过程中板材向外倾倒，侧挡上的竖向分隔条采用圆钢外包软质护套，每根分隔条间距可根据常用板材厚度做调整，不同规格的玻璃插入对应间隙后，相邻板材之间不会产生面接触摩擦，避免玻璃表面产生划痕。车架底部配置四个万向脚轮，其中两个带刹车制动结构，脚轮轮面采用聚氨酯材质，既可以承受整车载荷，也能在车间环氧地坪上推行时减少震动，避免玻璃因路面颠簸产生碎裂，脚轮采用螺栓连接的安装座，后期维护更换时无需焊接，直接拆卸螺栓即可完成替换。车架的推行扶手设置在车架单侧，高度适配成年人站立推行的发力位置，扶手表面做防滑包胶处理，推行时可更好控制方向，在经过车间通道转弯、

　　过门时可灵活调整车身角度。从安装边界来看，整车宽度控制在800mm以内，可适配车间常规900mm宽度的人行通道、消防通道，长度根据常规玻璃尺寸设计为1500mm，可容纳最大长度1400mm的玻璃板材直立放置，整车高度控制在1300mm，倚靠放置的玻璃最高处不超过1800mm，不会遮挡推行人员的前方视线，转运过程中可清晰观察前方通道情况。设计时重点考虑了载荷分布，底部承托框架的受力点直接对应脚轮安装位置，避免框架长期受力产生变形，侧挡框架与底部框架之间采用斜撑加强，在满载状态下侧挡不会向外张开变形，保证长期使用的结构稳定性。针对玻璃转运的特殊需求，车架所有焊接位置都做了打磨抛光处理，没有突出的焊瘤、毛刺，

　　避免取放玻璃时勾刮玻璃边缘或者划伤操作人员，车架表面采用喷塑处理，相比普通喷漆更耐磨，日常使用中不易掉漆，不会对玻璃表面造成污染。在实际使用场景中，这款转运车可直接停靠在裁切台出料端，裁切完成的玻璃可直接逐片插入车架的分隔间隙，装满后推行至下一个工序工位，停靠时踩下脚轮刹车即可固定车身位置，取放板材时车身不会滑动，相比传统的平板堆叠转运，可减少玻璃之间的摩擦损伤，降低转运过程中的破损率，同时直立放置的方式也能提升单车的装载量，减少往返转运的次数，提升车间内部物流的效率。车架的结构设计也兼顾了空载存储的需求，多台空车可通过嵌套的方式堆叠存放，减少车间闲置时的占地空间，适合多班次生产的车间批量配置使用。
