多几何特征立方体夹具测试工装结构

　　在工业夹持类部件的性能验证环节，这类集成多几何特征的立方体测试工装，主要承担不同类型夹持器的适配性与夹持可靠性验证工作，覆盖从机加工车间的钳口夹持、自动化产线的真空吸盘取放、磁力装夹，到工业机器人末端的柔性夹持单元等多场景的测试需求，能在实验室阶段快速复现不同夹持方案面对复杂轮廓工件的实际表现，减少后续产线调试阶段的试错成本。

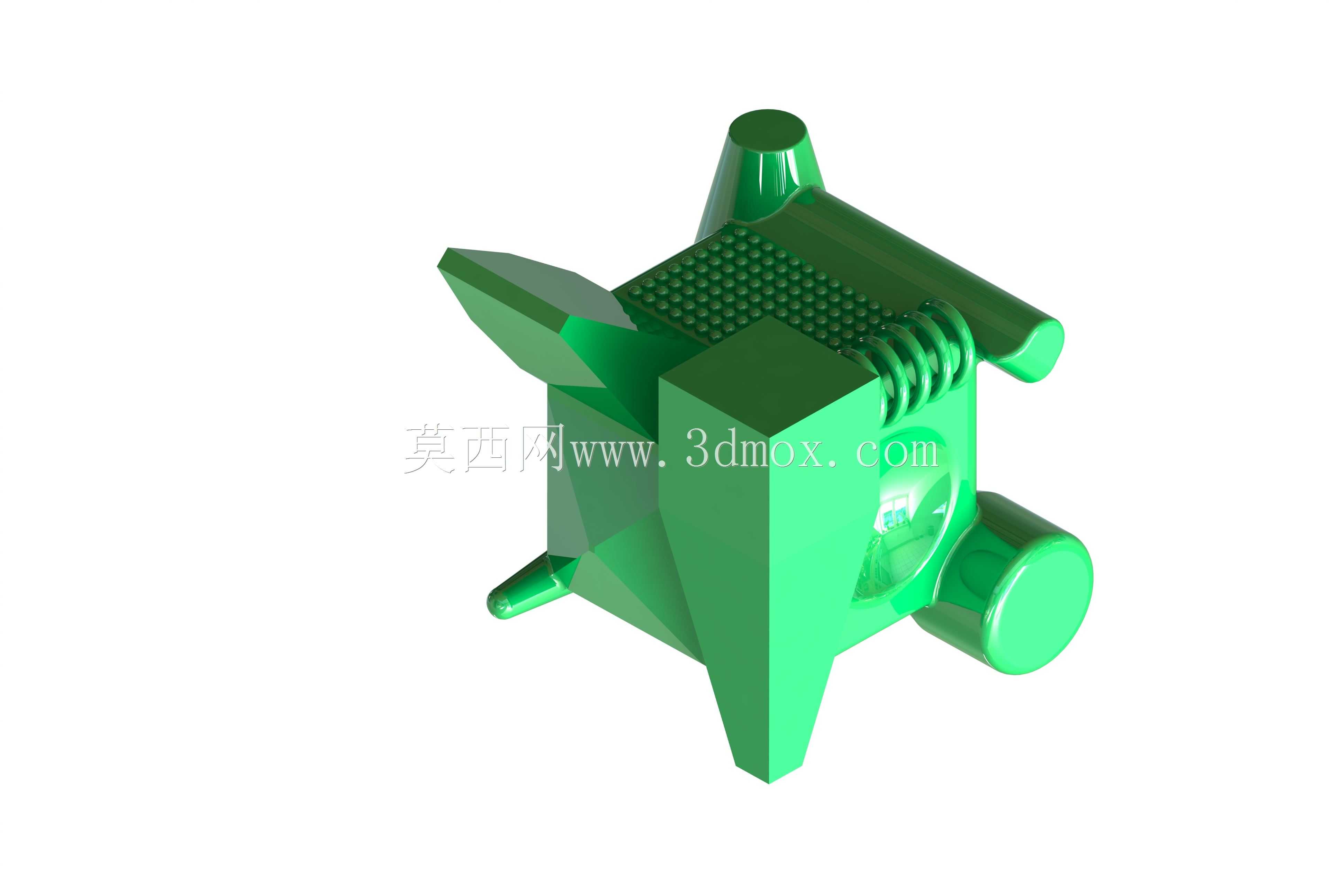

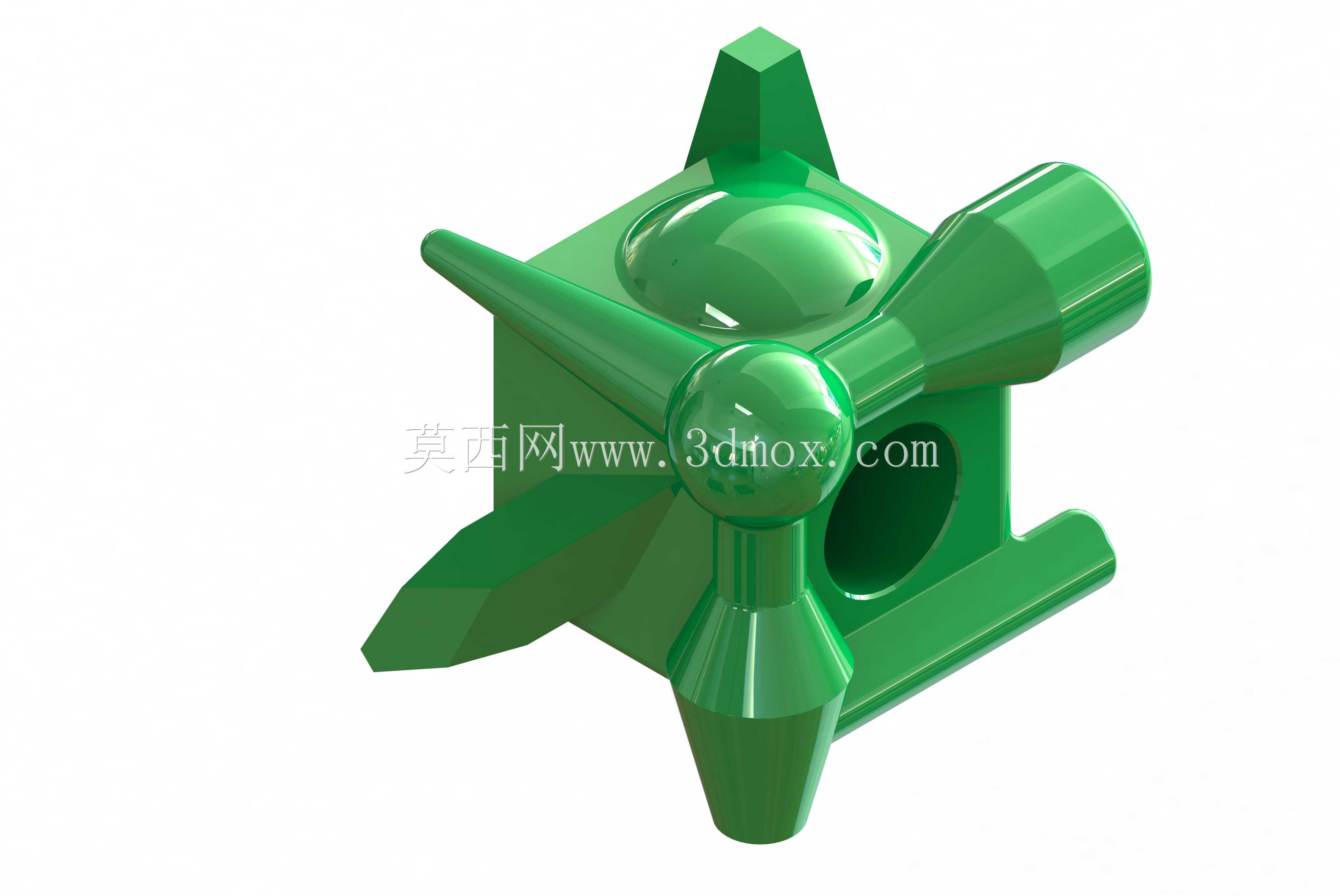

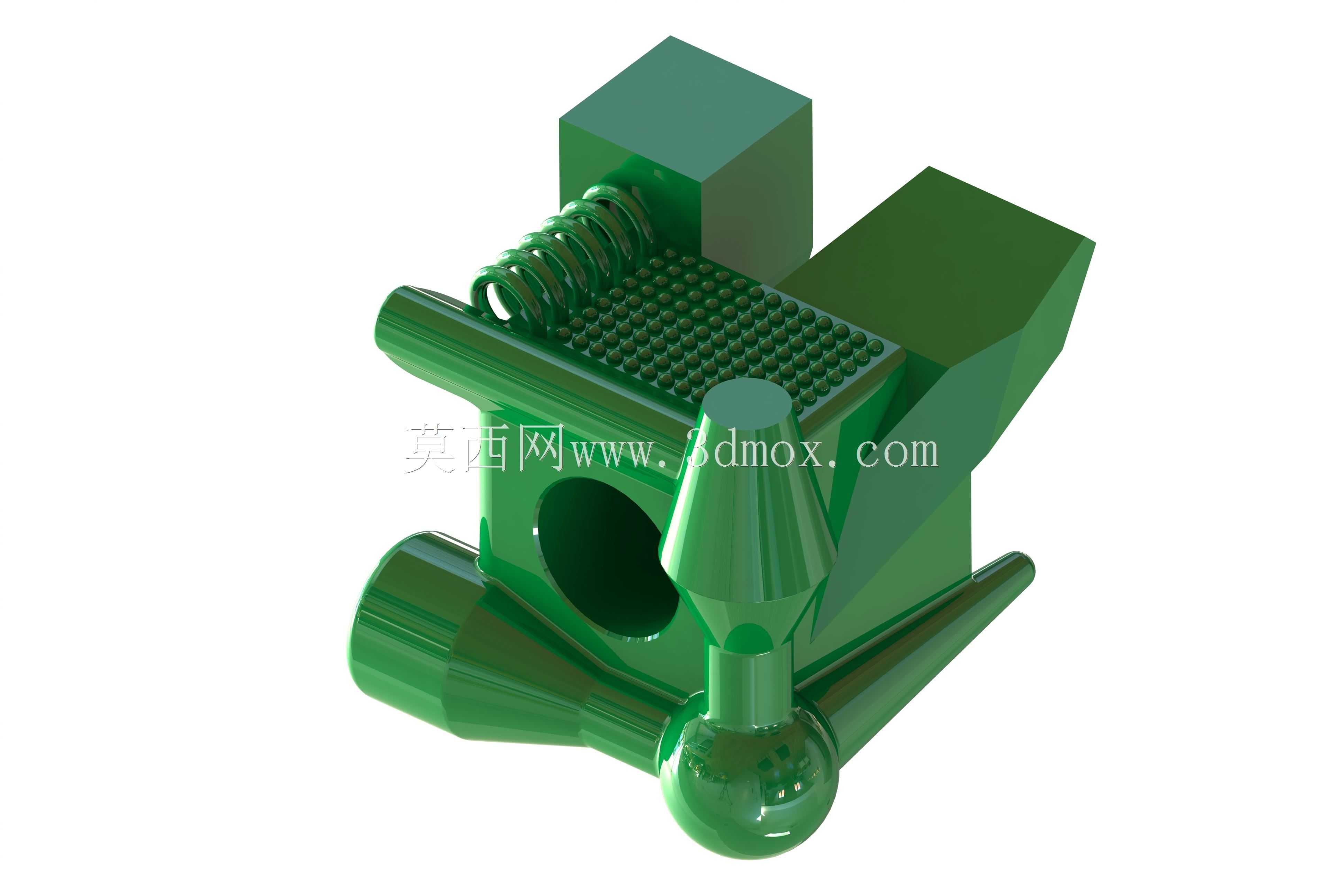

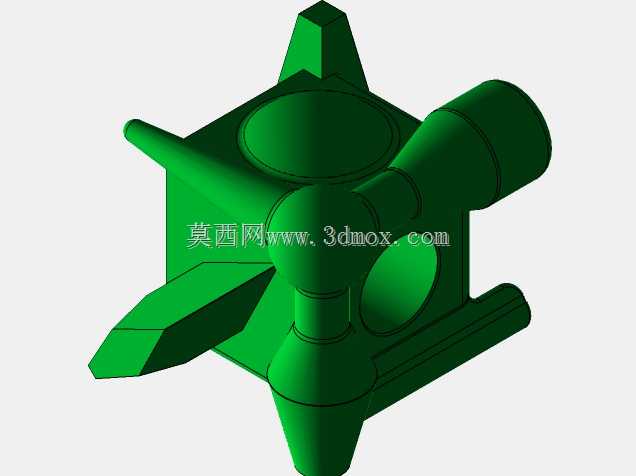

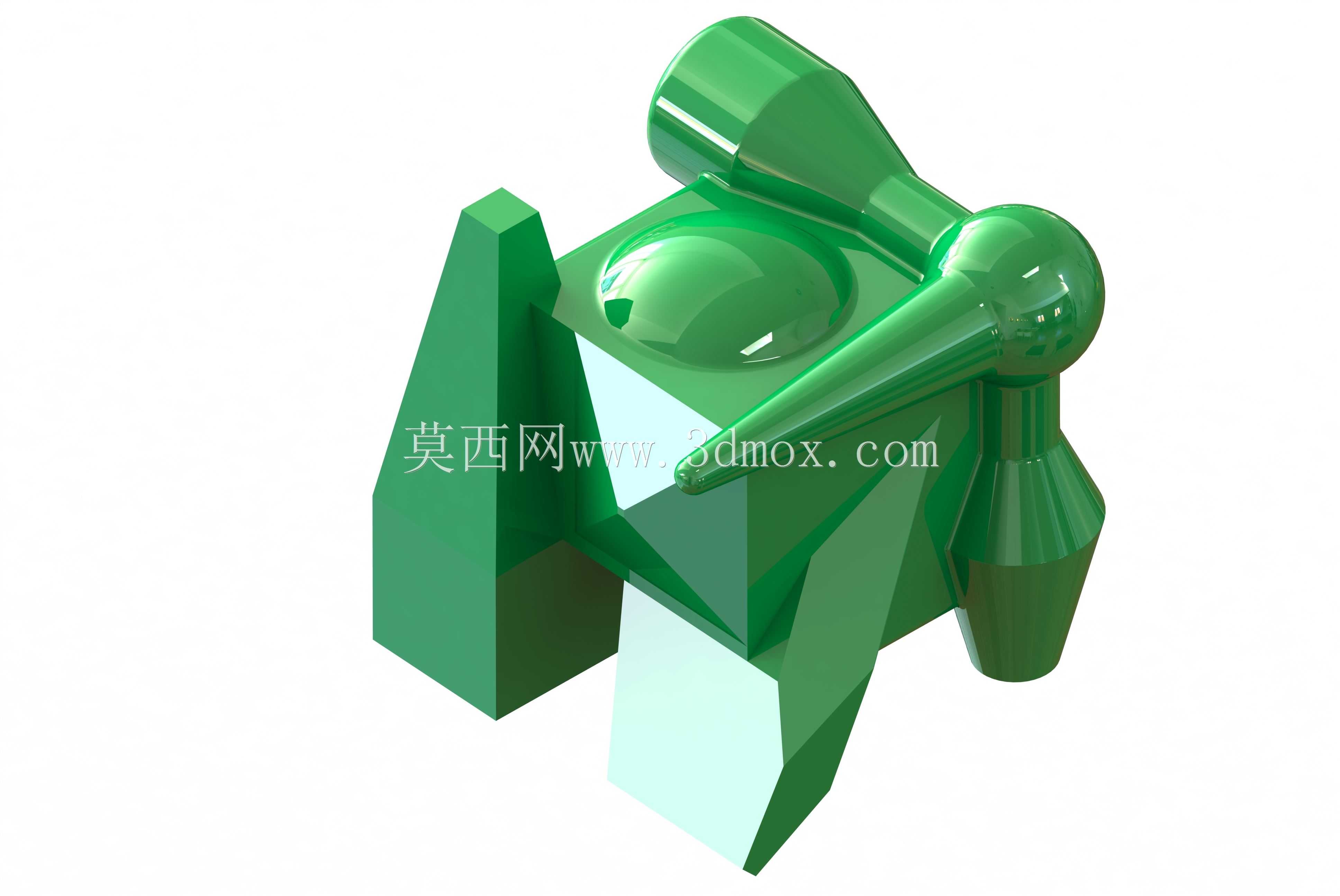

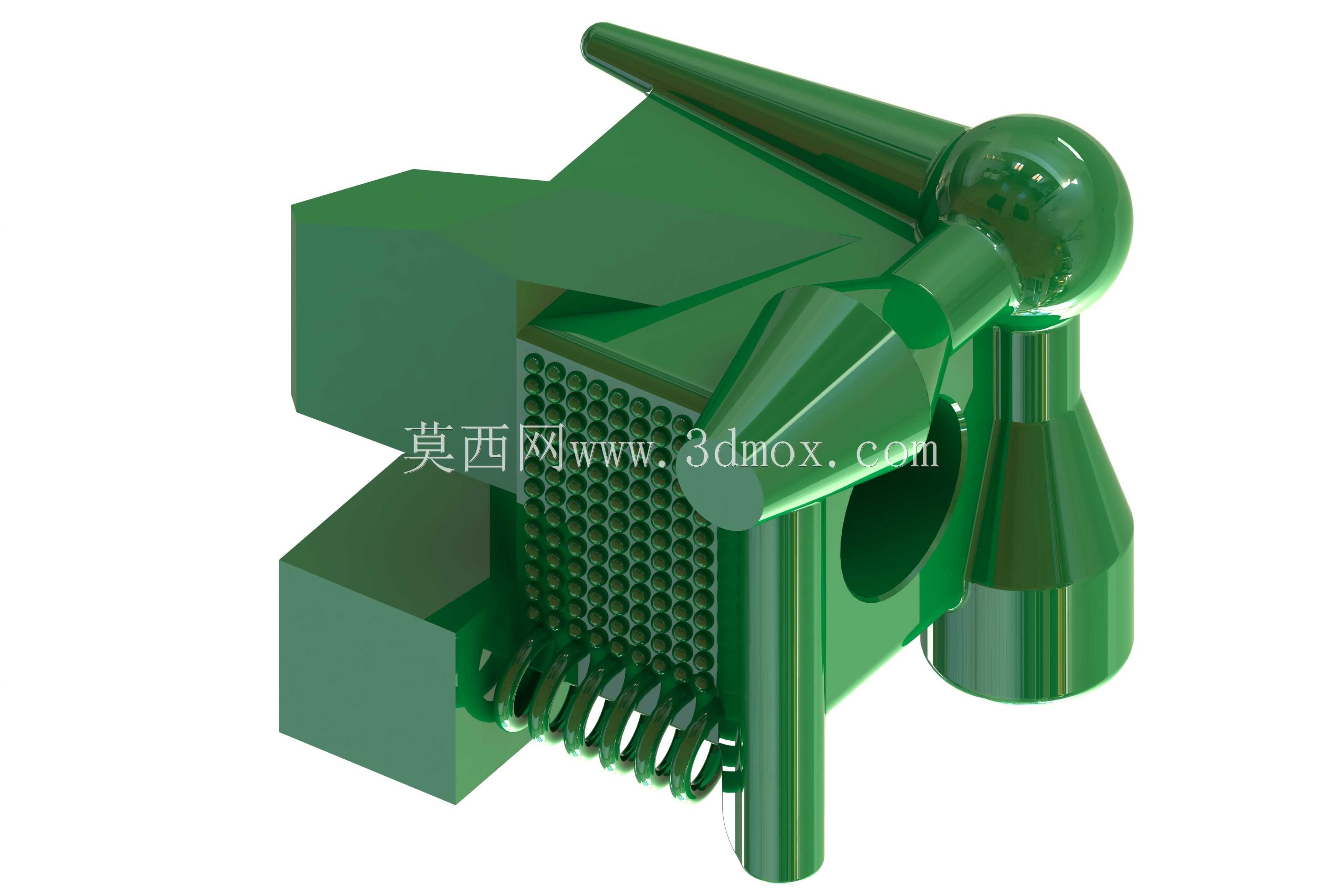

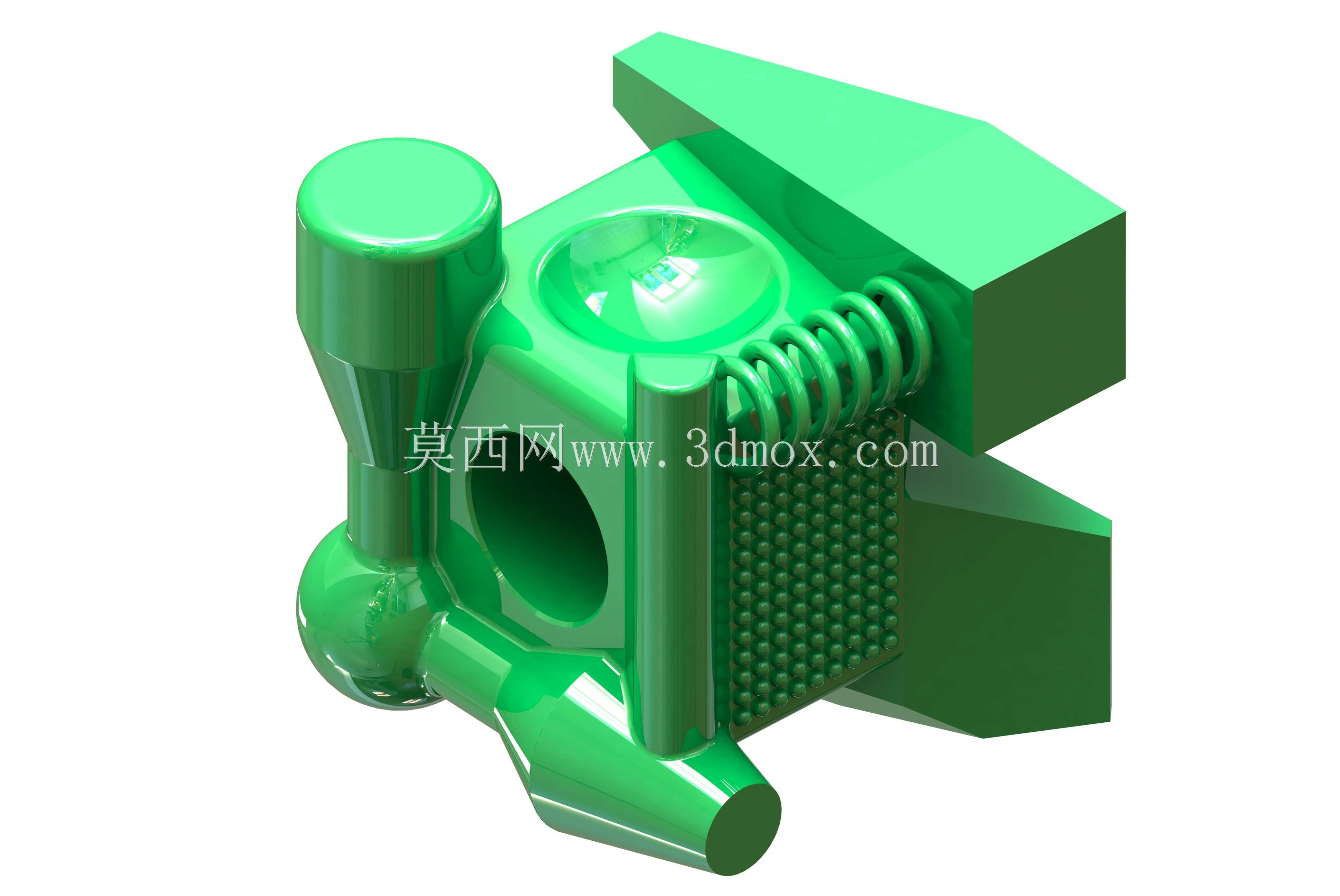

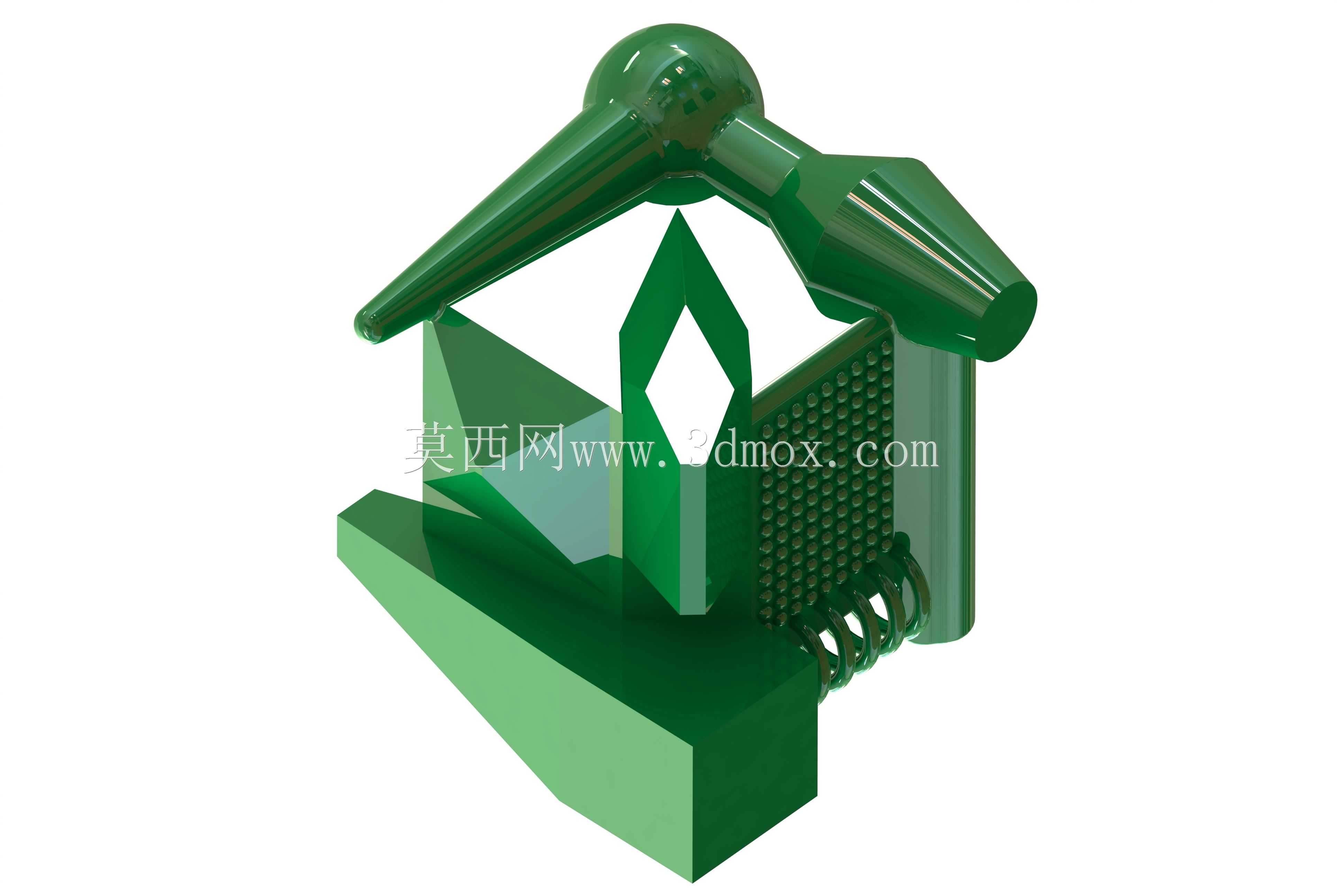

　　设计之初以正立方体为基础构型，核心逻辑是利用立方体天然具备的12条棱边、8个空间角、6个平面的基础几何框架，在各基准面上延伸加工出不同的特征结构，包括圆柱凸台、球形凸面、带网格纹理的平面、螺旋弹簧状凸棱、楔形凸块、中心通孔、内凹切口等，每一类特征都对应实际生产中常见的工件轮廓特征：圆柱凸台对应轴类零件的外圆夹持场景，球形凸面对应曲面类工件的吸附/夹持场景，网格纹理平面对应带表面防滑结构的工件装夹场景，螺旋凸棱对应带外螺纹结构的零件夹持场景，楔形凸块对应带斜面的异形零件定位场景，中心通孔可适配带定位销的装夹结构，内凹切口则可嵌入配重块调整整体工装的重量参数，模拟不同重量等级工件的夹持负载表现。

　　工装的基础基准尺寸为150mm见方，所有外伸特征均未超出立方体基准边界的1.2倍范围，安装时可直接放置在标准测试工作台的T型槽定位区域，无需额外设计定制化的安装底座，适配现有通用测试平台的装夹尺寸要求。各特征的加工公差控制在IT7级，表面粗糙度根据不同测试场景做差异化处理：平面夹持区域粗糙度Ra1.6，模拟普通机加工零件的表面状态；曲面区域粗糙度Ra3.2，模拟铸造成型零件的表面状态；网格纹理区域的凸起高度为1mm，间距2mm，模拟带防滑纹的注塑件表面状态，确保测试数据能直接对应实际生产中的工件工况。

　　实际使用过程中，可根据测试需求调整工装的摆放姿态，通过更换不同的接触面与夹持特征，单次装夹就能完成至少6种不同轮廓特征的夹持测试，无需频繁更换测试样件，大幅提升夹持器性能验证的效率。针对3D打印工艺的适配性，整个结构无大于45度的悬空面，无需添加大量支撑结构即可完成打印制作，小批量试制阶段可直接通过FDM或光固化工艺快速成型，缩短测试工装的制作周期；若需更高强度的测试场景，也可通过注塑或金属机加工工艺制作，结构本身无复杂倒扣特征，模具开模或机加工的工艺性良好，无需特殊刀具即可完成全部特征的加工。

　　在机器人末端夹持器的测试场景中，该工装可固定在测试台架上，也可安装在标准末端法兰上作为被抓取工件，验证夹持器的夹持力阈值、夹持定位精度、不同轮廓的自适应能力；在机加工夹具的验证场景中，可将工装夹持在虎钳或专用夹具上，通过各特征面的位置精度检测，验证夹具的装夹定位误差与夹紧变形量；在真空吸盘的测试场景中，可分别在平面、曲面、纹理表面测试吸盘的吸附力与保压性能，覆盖绝大多数常规工业夹持场景的测试需求，无需针对每一类工件单独制作测试样件。
