CBR600摩托车油底壳带门分离器挡板

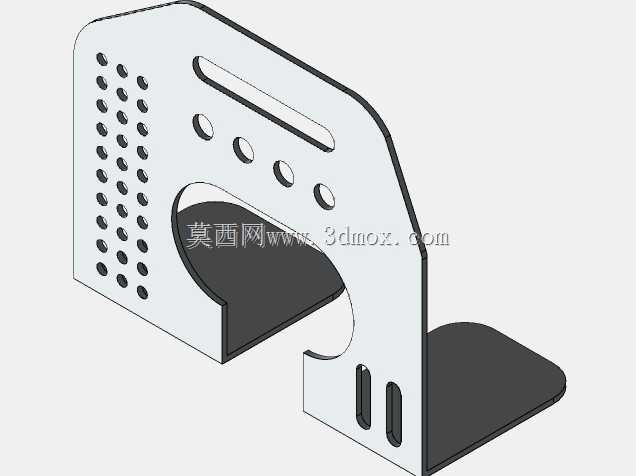

　　这款挡板是适配CBR600系列摩托车型的油底壳内置构件，核心作用是在车辆激烈驾驶工况下维持油底壳内机油液位稳定，避免大倾角过弯、急加速急减速时机油在油底壳内大幅晃动，导致机油泵集滤器短暂暴露在空气中吸入空气，造成机油压力波动、润滑系统供油不足，进而引发发动机内部运动副磨损加剧的问题。从结构设计来看，整体采用折弯钣金成型思路，主体立板上排布的多组密集通孔，既可以在阻挡机油大幅涌动的同时，允许机油正常通过孔洞回流至集滤器区域，不会因为挡板的存在阻碍机油循环，又能通过孔洞的阻尼作用打散涌动的油浪，降低机油晃动的冲击力。立板上方开设的长条形槽位，是为了避让油底壳内部的加强筋或者机油标尺探入路径，避免安装时出现结构干涉；

　　立板中部的大尺寸半圆避让缺口，刚好对应机油泵集滤器的安装位置，保证集滤器能够完全浸没在稳定的机油液面下，持续抽取洁净机油供给润滑系统。立板上分布的四个小圆孔，是挡板的安装定位孔，安装时通过螺栓或者卡扣将挡板固定在油底壳预设的安装凸台上，孔位的位置公差控制在±0.1mm范围内，保证安装后挡板与油底壳内壁的间隙均匀，不会出现局部缝隙过大导致油浪从缝隙处窜过的问题。立板下部延伸出的两个长条形腰型孔，是为了适配不同批次油底壳的安装位公差，腰型孔的调节范围可以覆盖±1mm的安装位置偏差，降低装配时的对位难度，提升装配效率。底部向外延伸的折边，一方面可以增加挡板整体的结构刚度，避免车辆长期运行中挡板受机油持续冲击出现变形，

　　另一方面折边与油底壳底面贴合后，可以在底部形成一道挡油坎，进一步阻挡底部机油的横向涌动，提升稳油效果。在实际应用场景中，这类带门分离器结构的油底壳挡板，多用于大排量高转速摩托车，这类车型发动机转速高、运行工况激烈，日常街道骑行、赛道驾驶时车身倾角变化大，普通油底壳没有挡油结构的话，很容易在极限工况下出现机油泵吸空的问题，加装这款挡板后，能够将油底壳内的机油相对稳定地限制在集滤器周围的区域，即使在车身倾角达到50度以上的过弯工况下，集滤器依然能够完全浸没在机油中，保证润滑系统的持续稳定供油。设计过程中，需要充分考虑油底壳内部的空间边界，挡板的整体外形完全贴合油底壳的内壁轮廓，边缘与油底壳内壁预留1.5mm的间隙，

　　既避免热膨胀后挡板与油底壳内壁出现卡滞，又能尽可能缩小边缘缝隙，减少油浪从边缘窜过的量。立板上的密集通孔直径设置为5mm，孔间距设置为8mm，这个参数是经过流体仿真验证的，既能够保证足够的通油面积，不会对机油回流造成阻碍，又能有效打散大的油浪，将机油晃动的幅度控制在3mm以内。中部的半圆缺口直径与集滤器外径匹配，缺口边缘与集滤器外壁预留2mm的间隙，避免挡板与集滤器出现接触共振，产生异响。下部的两个腰型孔长度为12mm，宽度为4mm，能够覆盖油底壳安装凸台的位置公差，即使安装凸台存在少量铸造偏差，也能顺利完成装配。整体板材厚度选用2mm的冷轧钢板，表面做发黑防锈处理，既保证足够的结构强度，能够承受机油长期冲击不变形，又不会因为板材过厚占用过多油底壳内部空间，影响机油的存储量。折边的折弯半径设置为1mm，折弯角度为90度，折边宽度为15mm，这个尺寸的折边能够将挡板的整体结构刚度提升40%以上，有效避免长期使用后的结构变形。
