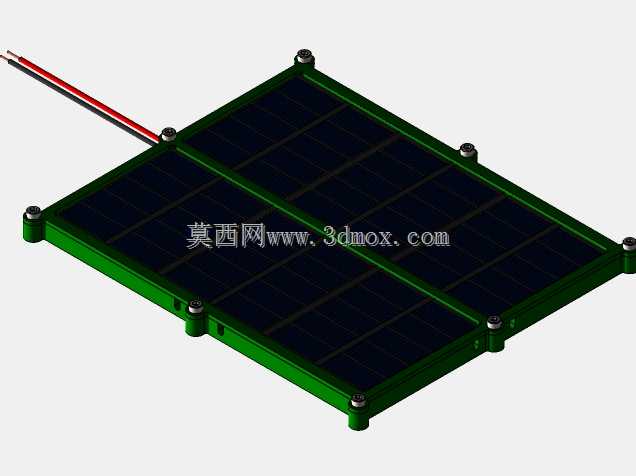

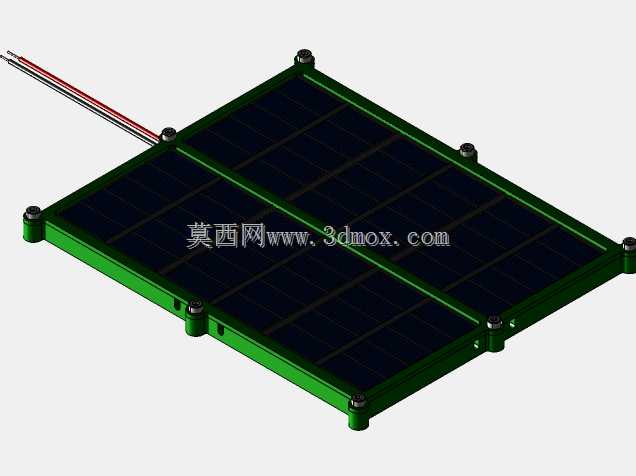

2.5V1.2A太阳能电池板焊接封装夹具外壳

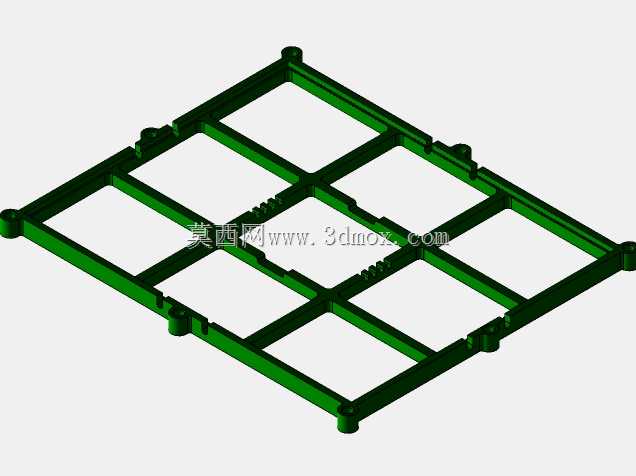

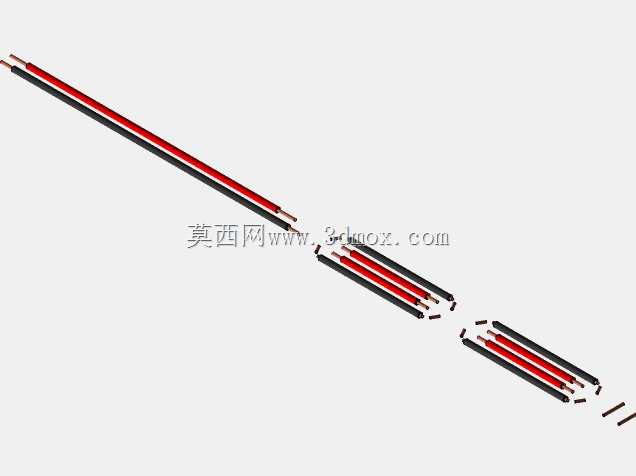

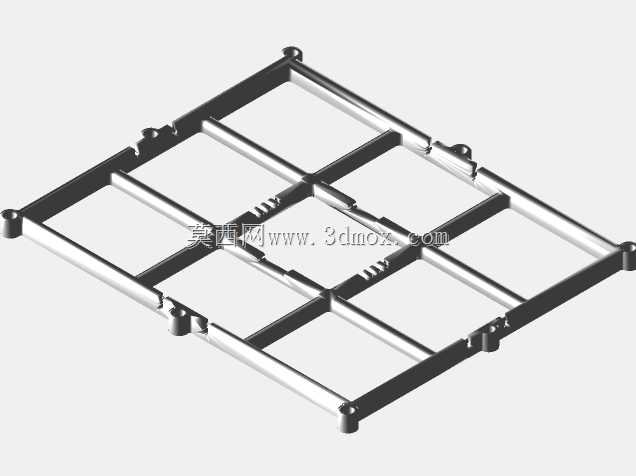

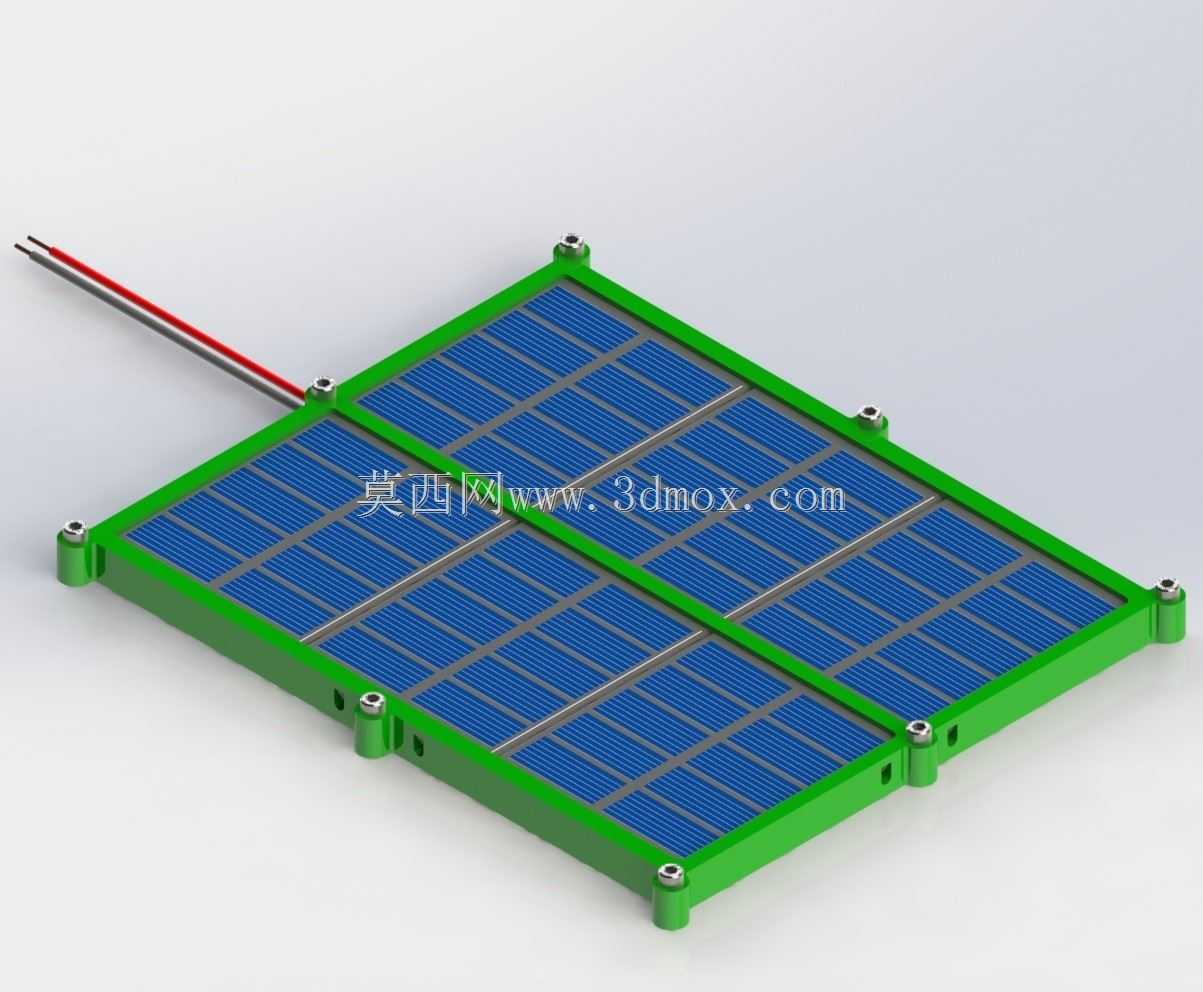

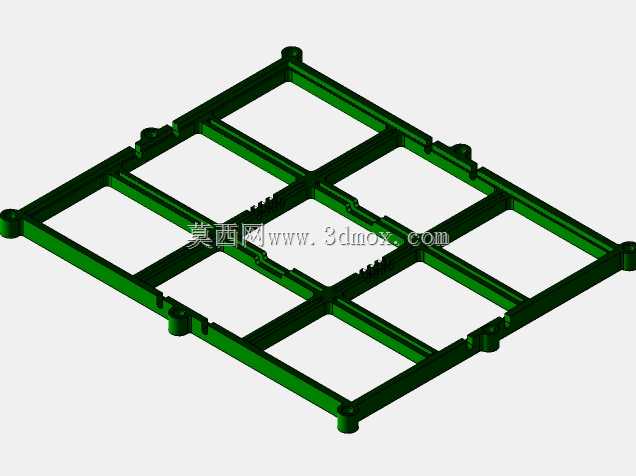

　　在小型离网光伏供电模块的生产组装环节，单片太阳能电池的串焊、封装一致性一直是小批量试制阶段的痛点，这款针对6片2.5V200mA规格太阳能电池设计的焊接夹具与配套外壳，正是为了解决手工串焊时电池片移位、焊带虚焊、封装后组件受力不均的问题。日常做小型户外传感节点供电、低功耗物联网终端太阳能取电模块试制时，经常遇到多片电池并联后开路电压偏差、焊接时电池片边角崩裂的情况，这套结构从定位基准出发，把每一片电池的安装位置做了精准的限位槽设计，绿色的绝缘基座上预留的凸台刚好卡入电池片的边缘间隙，不需要额外的高温胶带固定就能在焊接过程中保持电池片的相对位置，焊带引出端专门留了走线槽，红黑两根输出线可以顺着槽位引出，避免焊接时焊锡流淌造成正负极短路。

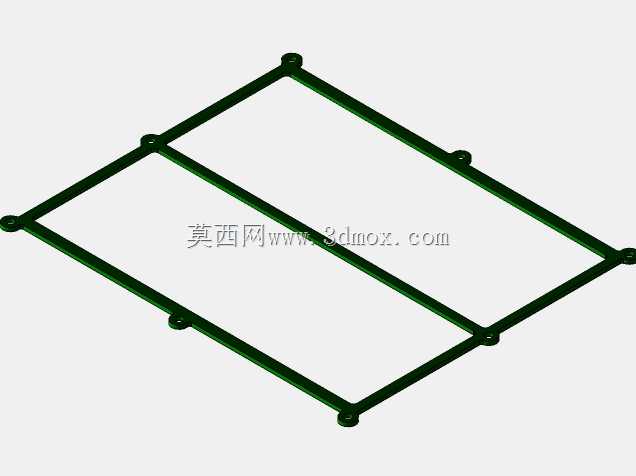

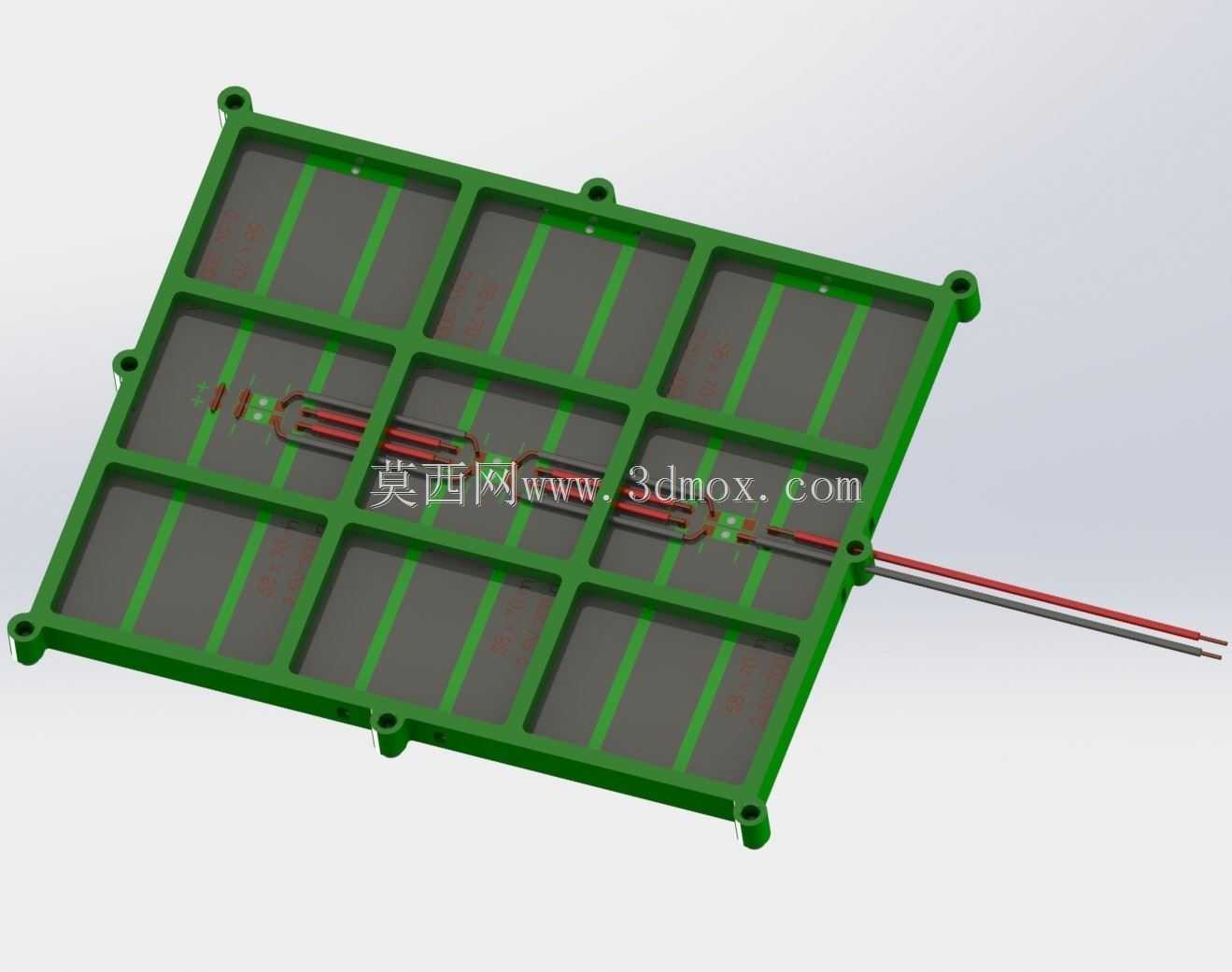

　　从结构设计逻辑来看，夹具基座同时承担了焊接定位和最终封装外壳的双重功能，不需要在焊接完成后再做二次转配，减少了电池片在转运过程中产生隐裂的风险。基座四角设计的M3螺丝安装柱，配合黄铜嵌件实现反复拆装也不会出现滑牙问题，封装时只需要在基座边缘涂覆密封胶，盖上透明盖板就能完成组件的密封防护，IP等级可以满足户外露天使用的基本要求，应对日常雨淋、扬尘环境不会出现内部电路腐蚀的问题。设计时特意将并联后的开路电压控制在2.7-3.0V区间，刚好匹配常见的3V超级电容、小型锂电池的充电电压阈值，不需要额外加降压电路就能直接给储能元件充电，搭配理想二极管防反灌电路时，二极管的安装位置也在外壳内部预留了焊盘位，避免暗态下超级电容通过电池板反向漏电造成能量损耗。

　　安装边界方面，整个组件的外形为方正的平板结构，四角的安装孔位可以直接固定在户外设备外壳、墙面或者支架上，不需要额外设计转接件，输出线的引出位置在组件侧边，走线时可以顺着安装面排布，不会出现线缆弯折受力的问题。基座的壁厚做了均匀化处理，注塑生产时不会出现缩痕，壁厚控制在2mm左右，既保证了整体结构强度，又不会因为壁厚过大造成材料浪费，电池片下方的基座平面做了微凸的筋条设计，减少电池片与基座的接触面积，避免户外温度变化时因为热胀冷缩系数不同造成电池片被挤压碎裂。在实际焊接操作时，夹具的平面度控制在0.1mm以内，保证每一片电池都能平整放置，焊带搭接位置的凹槽深度刚好和焊带厚度匹配，焊接时烙铁头不会蹭到基座表面，延长夹具的使用寿命。

　　针对小批量试制场景，这套结构不需要复杂的辅助设备，手工焊接就能保证每一组组件的电性能一致性，并联后的输出电流可以稳定达到1.2A，满足低功耗设备的大电流充电需求。外壳边缘做了倒角处理，组装时不会划伤操作人员的手部，内部的腔体高度预留了元件安装空间，除了太阳能电池片之外，还可以容纳防反灌二极管、限流电阻等小型元件，不需要额外外挂电路模块，整个供电单元可以做到一体化集成。在户外长期使用场景下，基座选用的耐候性塑料材质可以抵御紫外线照射，不会出现长期暴晒后材质变脆的问题，透明盖板选用高透光率的PC材料，透光率保持在90%以上，不会影响电池板的发电效率，同时具备一定的抗冲击能力，遇到冰雹、杂物撞击时不会轻易碎裂。
