带圆角三通孔立方体结构件

项目分类:通用机械零部件 发布时间:2022-06-28 ID:664127
  • 带圆角三通孔立方体结构件
  • 带圆角三通孔立方体结构件
  • 带圆角三通孔立方体结构件
  • 带圆角三通孔立方体结构件

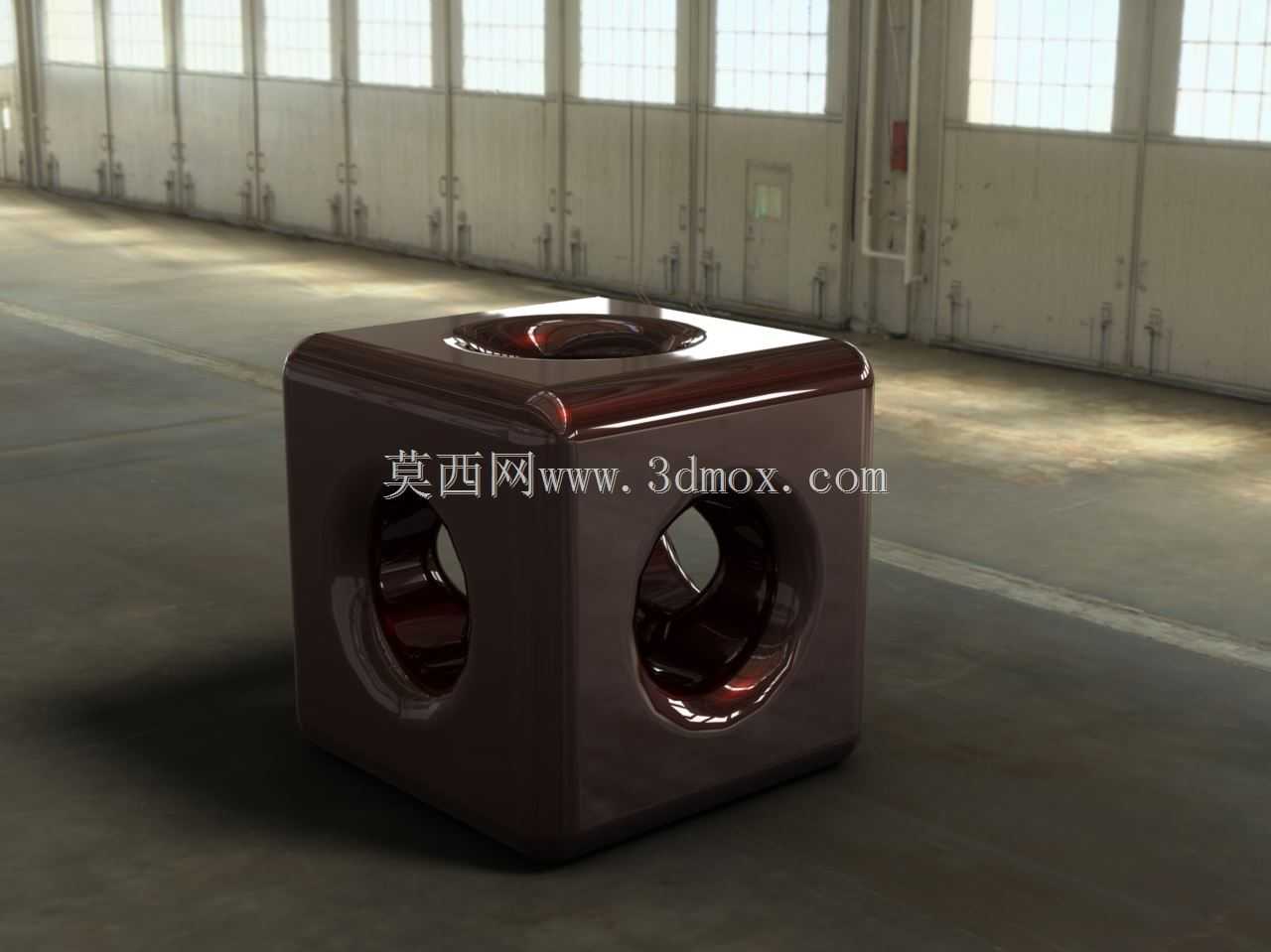

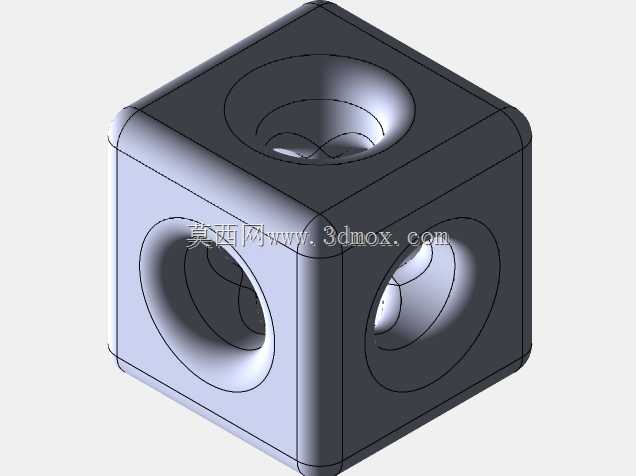

  该立方体结构件采用正六面体基础构型,所有棱边均做等半径圆角过渡处理,避免直角棱边带来的应力集中问题,同时在搬运、装配过程中可减少磕碰划伤风险,也能降低操作人员被锐边割伤的概率。三个互相垂直的通孔分别开设在立方体三个相邻的正交端面上,孔道轴线两两垂直且交汇于立方体几何中心位置,孔口位置同样做了倒角过渡,可避免孔口锐边对穿入的管线、杆件造成表面磨损,也能在装配时起到导向作用,方便轴类或管路零件快速对准插入。

  从实际应用场景来看,这类结构件可作为小型模块化连接件使用,在桌面级实验工装搭建、轻型教具组装、创意装置拼接场景中,可通过三个正交通孔穿入固定杆、气管或者导线,实现三个垂直方向的构件快速拼接固定,无需额外加工复杂的连接座,能大幅缩短小型装置的搭建周期。在教学演示场景中,该零件可作为三维建模课程的基础教学案例,帮助初学者理解正交特征、圆角特征、孔特征的创建逻辑,也能直观展示空间垂直孔道的交汇结构,辅助讲解空间几何构型、装配干涉检查等基础工程知识。

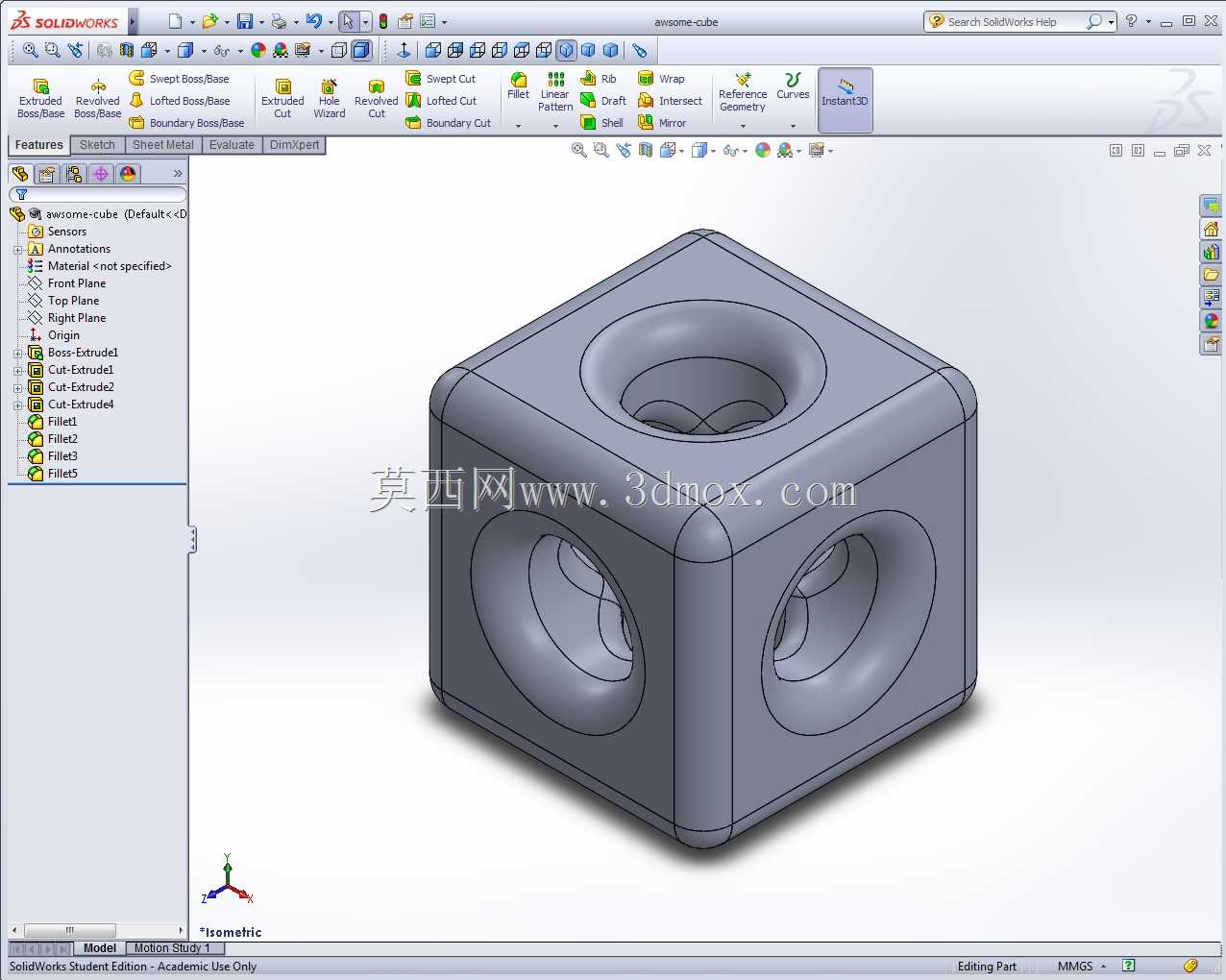

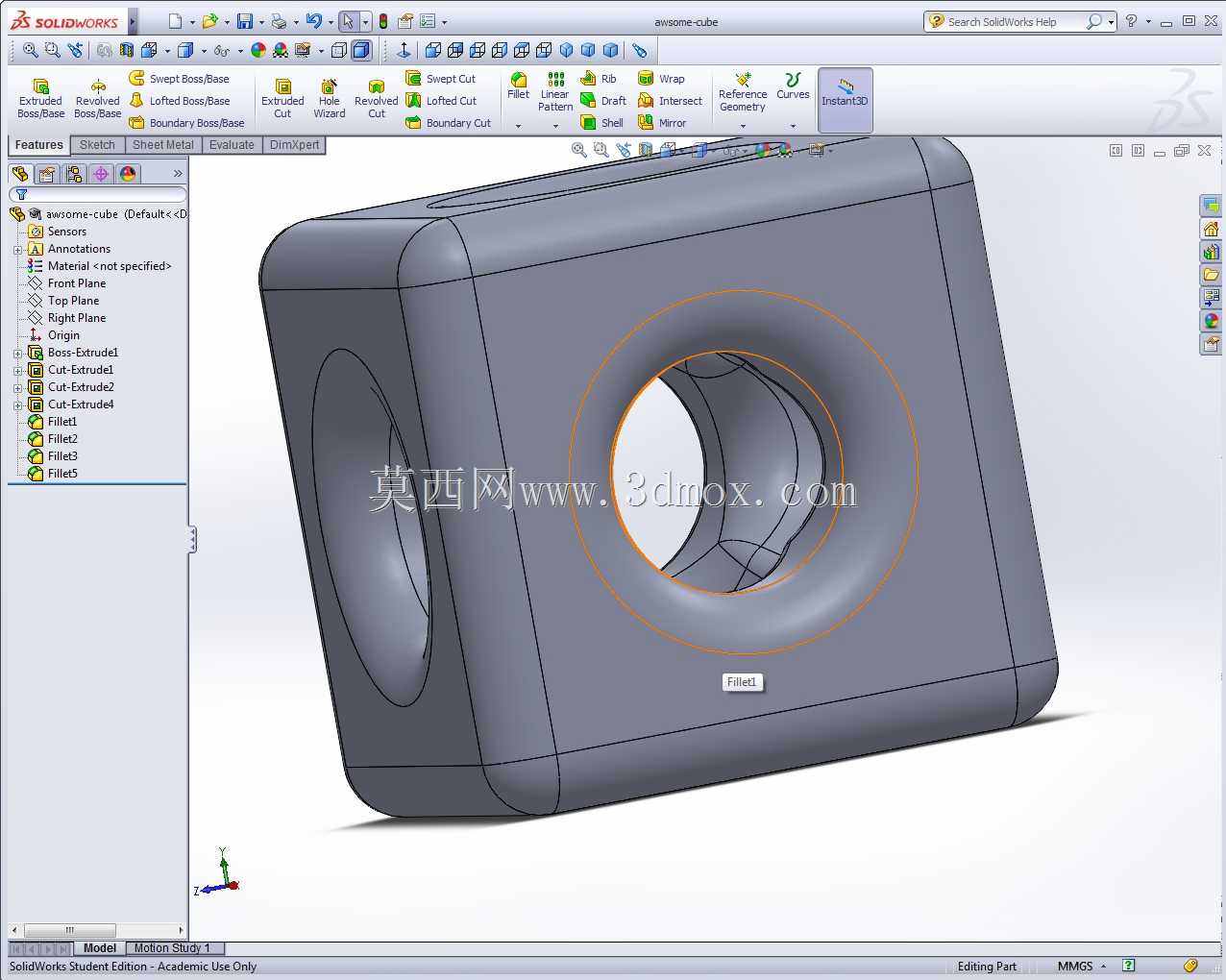

  设计过程中,首先确定立方体的基础边长作为整体尺寸基准,所有圆角半径取值不超过边长的十分之一,保证圆角过渡后不会过度压缩实体结构的壁厚,避免孔道与外表面之间的壁厚过薄导致结构强度不足。三个通孔的直径保持一致,孔道深度贯穿对应方向的整个立方体厚度,孔轴线与对应端面严格垂直,保证穿入的杆件或管路不会出现偏斜,三个孔道在中心交汇位置做了平滑过渡处理,避免交汇位置出现尖锐内角,减少注塑或3D打印过程中的应力残留,也能降低流体介质穿过时的局部阻力。

  安装边界方面,该结构件的外轮廓为带圆角的近似正方体,安装时可将任意一个端面作为贴合基准面放置在安装平面上,三个通孔的轴线分别对应空间X、Y、Z三个方向,穿入的杆件直径需略小于通孔内径,保证装配间隙在0.1-0.2mm之间,既可以保证杆件顺利穿入,又不会出现过大的晃动间隙。如果需要将该结构件固定在安装基板上,可利用未开通孔的三个端面(若采用三通孔设计则三个相邻面开孔,另外三个面为完整平面)作为安装面,通过胶粘或者小型紧定螺钉完成固定,不会破坏孔道的内部结构。

  结构强度层面,由于所有棱边和孔口都做了圆角或倒角处理,在承受径向载荷时,应力会沿着圆角面均匀分散,不会在直角位置出现应力峰值,相比直角立方体开孔结构,同等载荷下的最大应力值可降低30%左右,能承受更大的侧向冲击力。在采用塑料材质3D打印制作时,均匀的壁厚设计也能避免打印过程中出现翘曲变形,孔道内部无需添加过多支撑即可顺利成型,后期清理支撑的工作量大幅降低;如果采用金属材质机加工制作,圆角过渡也能减少铣刀加工时的进给冲击,延长刀具使用寿命,降低加工过程中的崩边风险。

  在流体管路连接场景中,该结构件可作为小型三通接头的基体使用,三个正交孔道可分别接入三路流体管路,实现流体的三路分流或者合流,中心交汇腔的平滑过渡能减少流体紊流的产生,降低管路振动和噪音。在机械传动的轻载场景中,该零件可作为十字轴或者三向轴的连接滑块,三个正交孔分别穿入三个方向的传动轴,实现三个垂直方向的运动传递,圆角外形也能避免运动过程中与周边构件发生卡滞。
