边缘光滑六孔圆形压盘结构设计

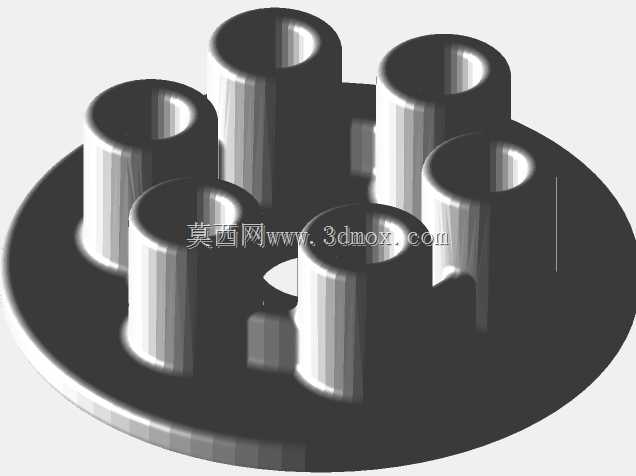

　　这类带均布凸台孔的圆形压盘，在通讯设备组装工装、小型电子元件压合工位里的应用十分普遍，日常产线里做接插件端子压装、小型塑胶壳体对位压合的时候，这类压盘不会像边缘带锐边的压件那样刮伤工件表面，也能保证多个压合点位的受力均匀性，避免单点位压力过大压裂通讯类薄壁塑胶件。从实际使用场景来看，这类压盘通常安装在小型气动压合机的执行端，或者手动压接夹具的压头位置，六个带通孔的凸台对应需要避让的定位销或者待压合的柱位，压合过程中凸台端面直接接触工件表面，圆形底盘的边缘做了光滑过渡处理，一方面是清理工位的时候不会剐蹭操作人员的防护手套，另一方面压盘在做进退动作的时候，不会勾挂产线上的防静电胶皮、导线这类柔性物件，减少工位的异常停机风险。

　　设计这类压盘的时候，首先要确认的是安装边界尺寸：底盘的外圆直径需要匹配对应压合工位的工件轮廓，不能超出工件支撑工装的范围，否则压合的时候会出现压空、压偏的问题；六个凸台的内孔直径要比对应穿过的定位销直径大0.2-0.3mm，既保证压盘上下动作的时候不会卡滞，也不会因为间隙过大导致压合位置偏移，凸台的高度要根据待压合工件的压合行程来定，要保证压合到指定深度的时候，底盘的下表面不会碰到工件上的非压合区域，比如通讯接插件上的弹片、引脚这类易损结构。边缘做光滑圆角处理的时候，圆角半径通常取1.5-2mm，这个尺寸既能消除锐边的毛刺风险，也不会因为圆角过大导致压盘有效接触面积缩小，影响压合的压力分布。

　　从功能特性上来说，这类压盘的六个凸台采用圆周均布的排布方式，对应通讯类产品上常见的圆周排布连接柱，压合的时候每个凸台施加的压力基本一致，不会出现某一侧压力过大导致壳体翘曲、连接柱压歪的问题；凸台和底盘采用一体化结构，没有拼接缝隙，长期使用不会出现松动移位的情况，日常维护的时候只需要定期擦拭凸台端面的杂物，保证压合面的平整度即可，不需要做额外的间隙调整。实际选型适配的时候，要注意压盘的中心位置预留的通孔，这个孔是用来连接压合设备的驱动杆，孔径要和驱动杆的直径做过渡配合，配合面的粗糙度控制在Ra1.6左右，保证连接之后压盘不会出现径向晃动，压合过程中整个盘面保持水平，六个凸台的端面能同时接触工件，避免出现压合高度不一致的问题。

　　在通讯产品的组装产线里，这类压盘的使用频率很高，比如做6S类通讯连接器的壳体压合、端子组件的预装压接，都需要这类多孔位的压盘来保证压合精度，相比单柱式的压头，这种多凸台的圆形压盘可以一次完成六个点位的压合作业，不需要多次换位压合，能有效提升单工位的作业效率，而且光滑的边缘设计也符合产线的安全操作要求，减少工装带来的操作隐患。设计建模的时候，凸台的外圆和底盘的连接处要做小圆角过渡，避免应力集中导致长期受压之后凸台根部出现开裂，尤其是压盘采用硬质铝合金材质加工的时候，根部的过渡圆角能有效提升结构的抗疲劳强度，延长工装的使用寿命。安装的时候，压盘和驱动杆连接之后要做盘面跳动检测，保证六个凸台的端面高度差控制在0.05mm以内，这样压合的时候每个点位的压入深度一致，不会出现个别连接柱压不到位、个别压入过深的问题，保证通讯组件的组装良率。
