可3D打印螺纹调节式氧气阀分离器结构

　　在医用供氧、小型工业气路搭建、实验室气路改造这类场景里，经常会遇到单路气源需要分出支路、同时要兼顾管路连接密封性的需求，这款氧气阀分离器就是针对这类小通径直管路的分流需求做的结构设计。从实际使用的工况来看，这类小通径气路的管路直径大多集中在6mm左右，很多现场改造的时候没有预留专用的分流接头位置，传统的三通接头要么需要额外做变径处理，要么和现有软管的匹配度差，容易出现密封不严导致的气体泄漏问题，尤其是氧气这类助燃气体，泄漏带来的安全隐患远大于普通压缩空气管路，所以结构设计的时候首先把连接可靠性放在了第一位。

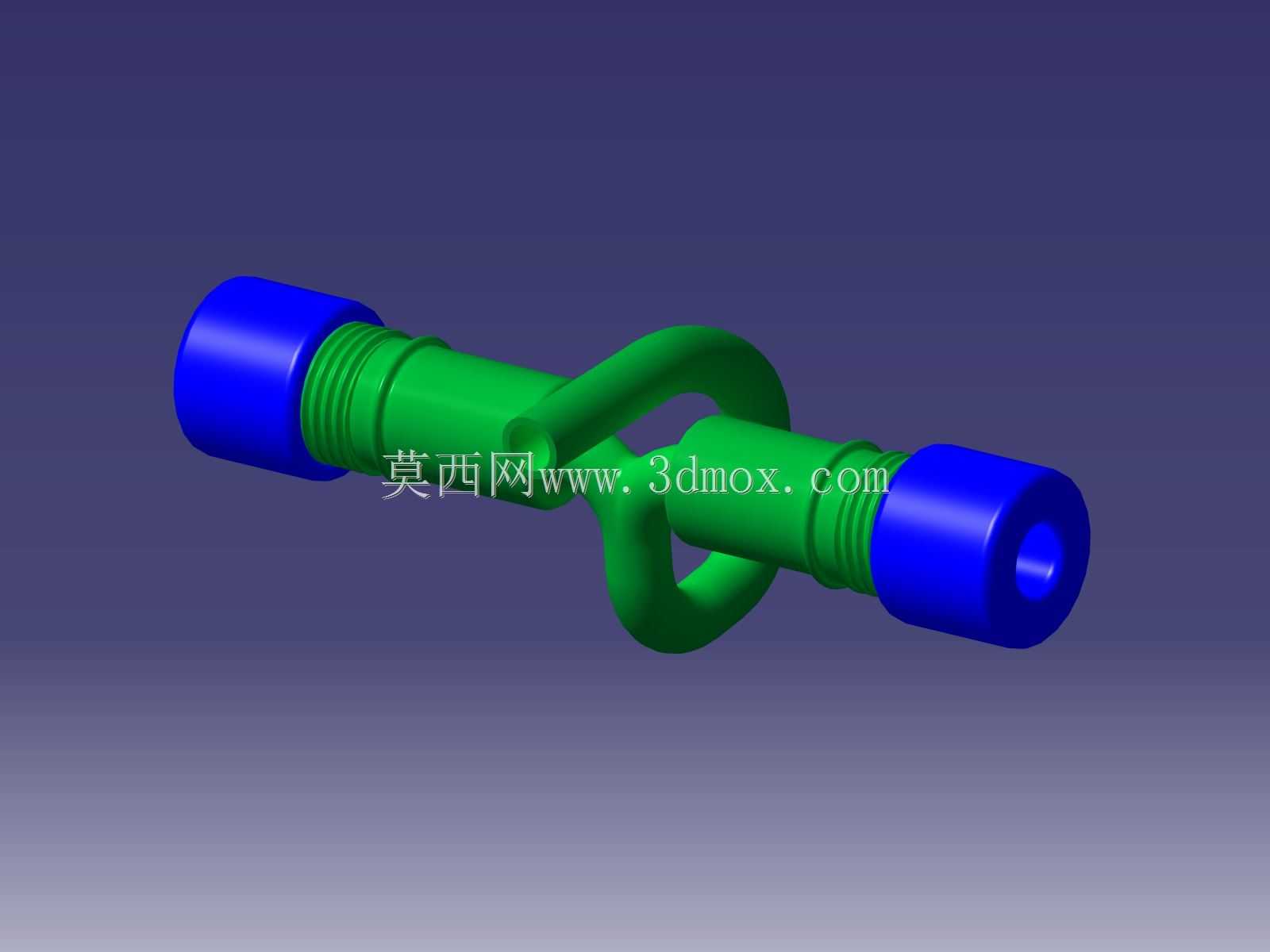

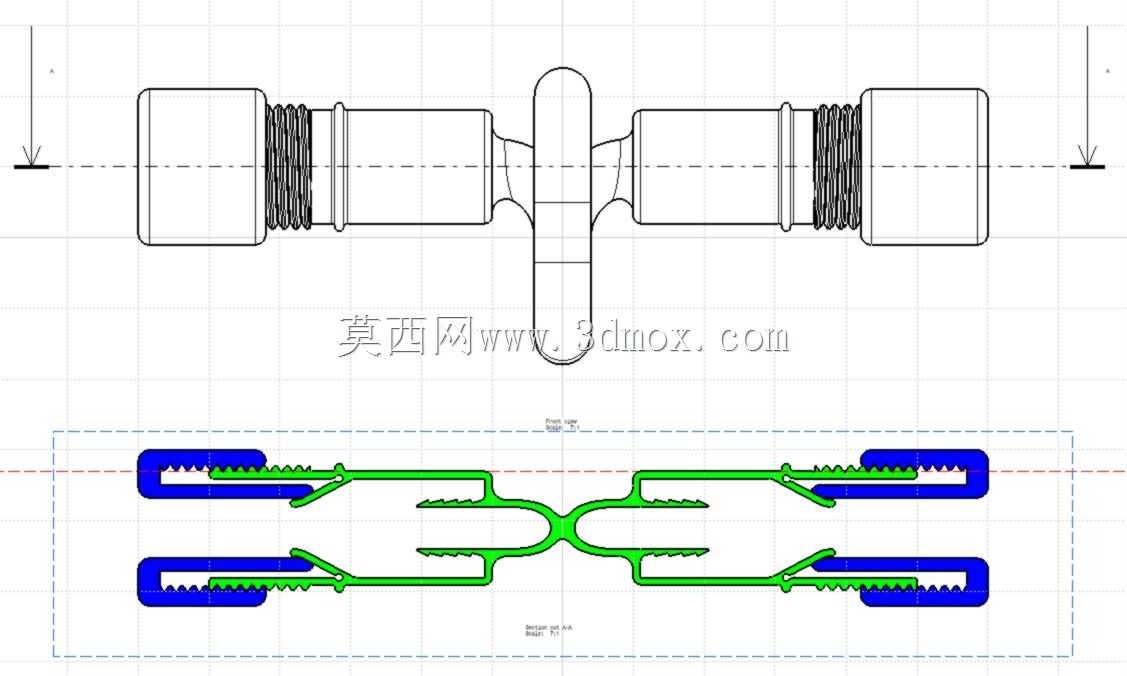

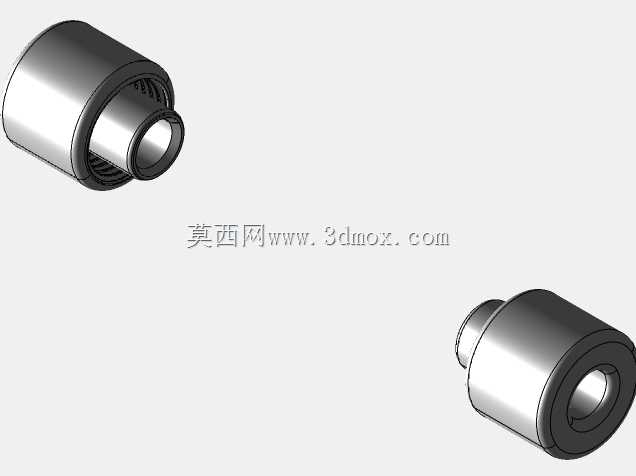

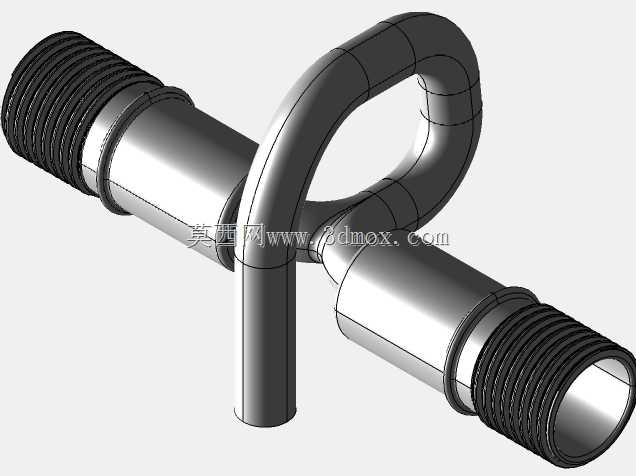

　　整个结构采用两端对称的外螺纹接头设计，接头部分做了多圈等距梯形螺纹，这种螺纹的牙型角度适配常用的塑料软管、橡胶软管的压缩密封需求，安装的时候不需要额外打密封胶，只需要把软管套在螺纹段上，通过配套的螺纹调节压帽旋紧，就能把软管牢牢压在螺纹牙的间隙里，压帽旋进的过程中会逐步挤压软管外壁，让软管内壁和螺纹牙的接触面形成多道密封线，哪怕是6mm通径的管路在0.4-0.6MPa的常规供氧压力下，也不会出现脱管或者渗漏的问题。中间的分流弯管采用一体化的弯绕结构，没有做拼接焊缝，这一点是考虑到3D打印的工艺特性，一体化打印的结构不存在焊接带来的应力集中问题，也避免了拼接位置的泄漏风险，弯管的流通内径和两端主通路保持一致，不会因为分流导致支路的气体流量出现明显衰减，能满足单路气源分出支路接压力表、泄压阀或者第二用气终端的需求。

　　从安装边界来看，整个结构的轴向总长度控制在适配狭小安装空间的范围，两端接头的外径和压帽的外径保持统一，安装的时候不需要预留太大的操作空间，普通的活动扳手就能完成压帽的旋紧操作，中间弯管的外轮廓做了圆弧过渡，没有尖锐的棱角，在设备内部布线布管的时候不会刮蹭到相邻的线缆或者其他管路。设计的时候特意没有做多余的法兰或者固定耳结构，因为这类小通径管路本身的自重很轻，靠两端软管的连接强度就足以支撑整个分离器的重量，不需要额外做固定点，能大幅降低现场安装的工作量，尤其是在改装现有设备气路的时候，不需要在设备壁板上打孔固定，直接串接在原有管路上就能完成分流改造。

　　结构的壁厚设计也充分考虑了3D打印的工艺要求，不管是两端的螺纹段还是中间的弯管部分，壁厚都保持均匀，不会出现局部过厚导致打印过程中出现塌陷、或者局部过薄导致强度不足的问题，打印完成后只需要简单去除支撑就能直接使用，不需要做二次的机加工处理。流通内壁做了顺滑的圆弧过渡，气体流经的时候不会产生明显的紊流噪音，也不会因为直角转角导致杂质在转角位置堆积，长期使用的时候也不会因为杂质堆积堵塞通路，适配氧气这类对管路洁净度有一定要求的气体输送场景。在实际选型的时候，只要确认连接的软管通径和两端螺纹的匹配度，不需要额外调整结构就能直接使用，对于做小型气路改造、3D打印自制气路配件的从业者来说，这个结构可以直接复用，只需要根据实际使用的管路直径调整螺纹段的尺寸和整体的通径大小，就能适配不同通径的气路分流需求，不需要从零开始做结构设计，能节省不少建模和验证的时间。
