1英寸BSPP内螺纹全通径L型三通球阀

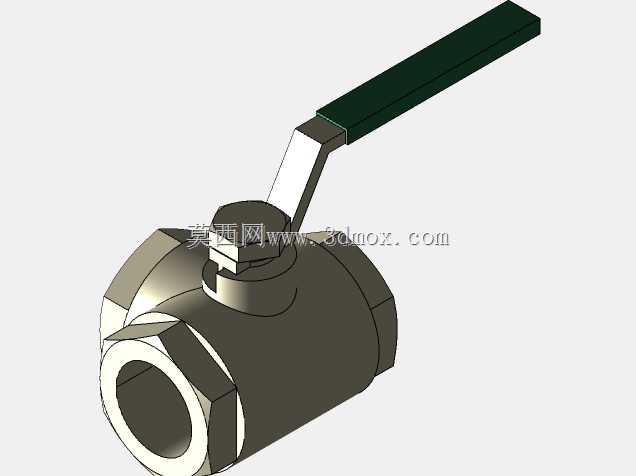

　　在民用给排水、小型化工流体输送、暖通空调支路切换、气动控制管路等场景中，三通球阀的应用占比一直不低，尤其是需要在不拆卸管路的前提下完成介质流向切换、支路合流或者分流的工况，L型三通球阀的结构优势十分明显。这款1英寸BSPP全通径L口球阀，核心的流道设计采用全通径结构，球体内部的流通孔径和连接端的BSPP内螺纹通径完全匹配，介质流经阀体时不会出现通径缩颈带来的压损激增问题，对于输送带有少量细小颗粒的流体、或者对管路压损控制要求较高的回路，这种结构能有效降低介质输送过程中的动力损耗，也能减少颗粒在阀腔内部堆积卡滞的概率。

　　从结构设计逻辑来看，这款球阀采用L型球体流道，也就是球体内部的通道呈90度直角布局，配合顶部的阀杆驱动结构，搭配扁方加长手柄，操作时只需要将手柄扳动90度，就能实现两个相邻接口之间的连通状态切换，既可以让入口端和左侧出口连通，也可以切换为入口端和右侧出口连通，能够满足单路输入双路切换输出、或者双路输入单路选择输出的工况需求，相比T型三通球阀，L型结构的密封面加工难度更低，密封可靠性更易保证，在不需要三路同时连通的场景下，选型L型结构的成本和维护难度都更有优势。

　　连接端采用标准1英寸BSPP圆柱内螺纹，也就是常用的英制管螺纹标准，螺纹牙型角55度，密封配合时可以搭配生料带或者管螺纹密封胶实现端面和螺纹副的双重密封，适配市面上绝大多数同规格的英制外螺纹管路接头，不需要额外加工转换接头就能直接完成管路对接，安装时的对中难度低，普通管钳工具就能完成装配作业。阀体的外部结构采用六角形的外形设计，在安装拧紧的时候可以用扳手直接卡住阀体六角面施加扭矩，不会因为扳手打滑损伤阀体表面，也能避免安装时扭矩直接作用在阀杆密封结构上导致密封件提前磨损。

　　手柄部分采用加长扁方结构，操作力臂更长，在公称压力范围内开关阀门时不需要借助额外的加力杆，手动操作的力矩足够普通人完成开关动作，手柄和阀杆的连接采用扁方定位加防松结构，长期扳动也不会出现手柄和阀杆之间打滑空转的问题，手柄表面做了防滑的包覆处理，手上沾有少量油污或者水的时候也能稳定施力。阀杆部分采用下装式结构，也就是阀杆从阀体内部向外穿出，这种结构即使在管路带压的情况下，阀杆也不会因为内部介质压力被顶出阀体，相比上装式阀杆结构，防飞出的安全性能更好，适合在有一定压力的流体管路中使用。

　　密封结构上，球体和阀座之间采用软质密封件配合，密封面的贴合度高，在额定工作压力范围内可以实现零泄漏，阀杆和阀体之间的动密封采用多层填料结构，长期开关动作下也能保证阀杆位置不会出现外漏。整体的安装边界需要注意，三个接口的轴线处于同一平面，两两之间呈90度夹角，安装时需要预留出手柄扳动的空间，手柄在全开或者全关位置时，手柄的指向和连通管路的方向保持一致，现场操作人员可以直接通过手柄的朝向判断当前的管路连通状态，不需要额外加装位置指示装置，日常巡检的时候能快速识别阀门的工作状态，避免误操作。

　　在实际选型应用的时候，这款球阀适合输送水、压缩空气、轻质油品、无强腐蚀性的化工流体等介质，不适用于输送含有硬质大颗粒的强磨损性流体，也不适用于超过密封件耐温上限的高温介质工况。建模过程中对所有的配合尺寸都做了公差匹配，阀体的壁厚按照公称压力对应的强度要求做了校核，螺纹部分的建模严格遵循BSPP螺纹的标准牙型参数，装配时的干涉检查全部完成，球体转动的行程和手柄的转动角度做了限位匹配，扳动手柄到90度位置时刚好能让球体流道和管路接口完全对中，不会出现半开状态导致的密封面冲蚀问题。
