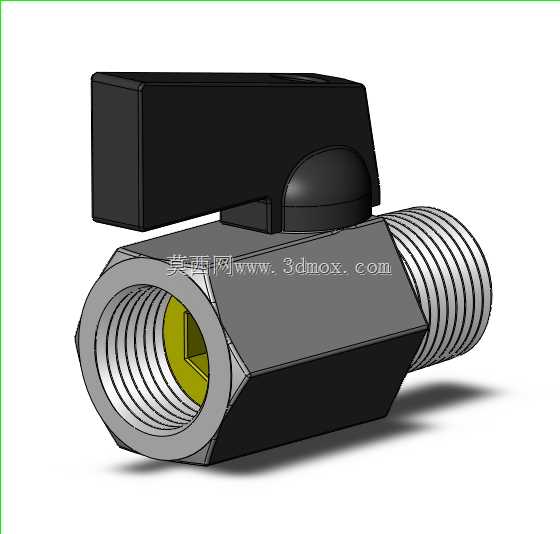

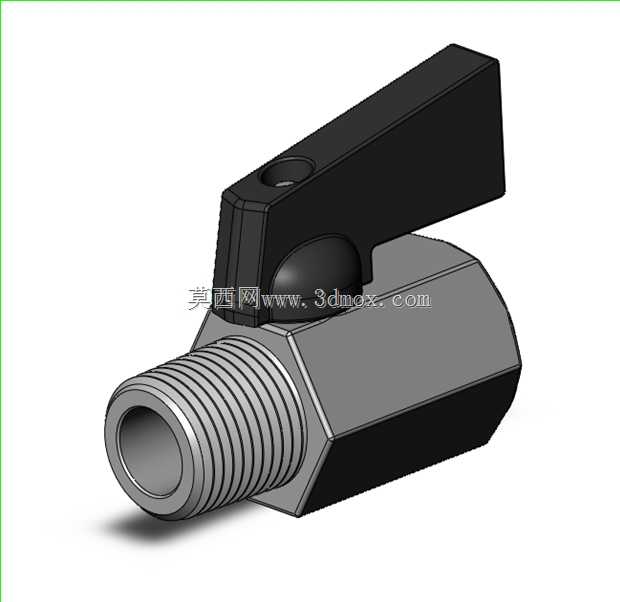

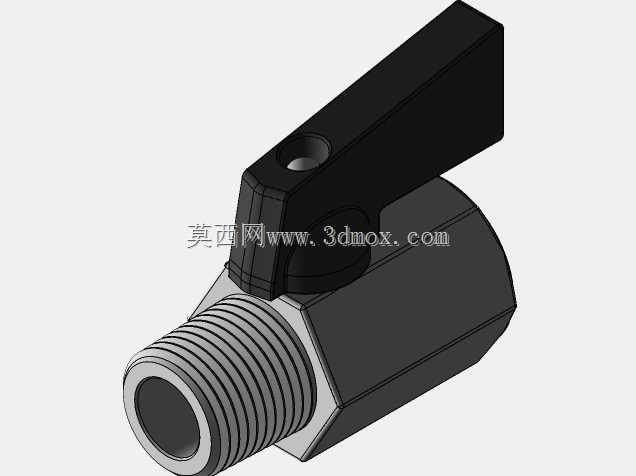

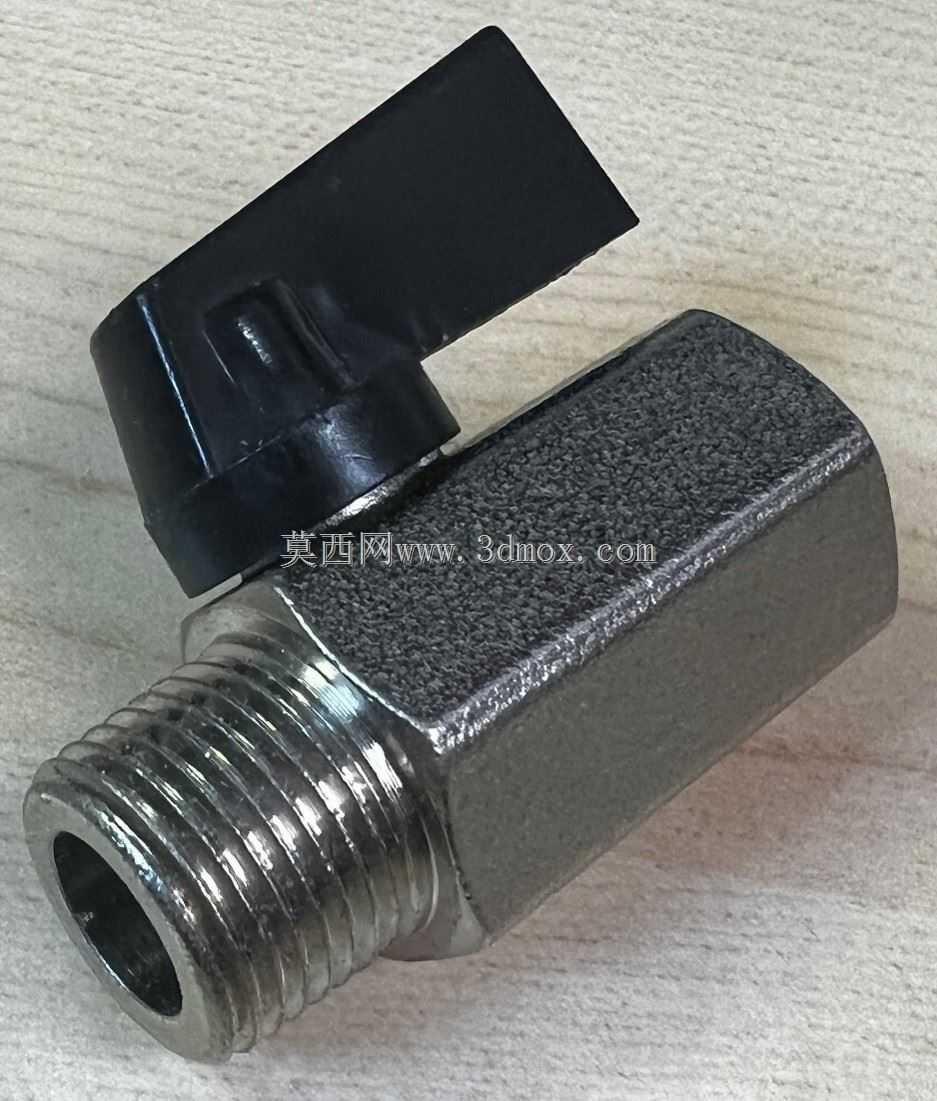

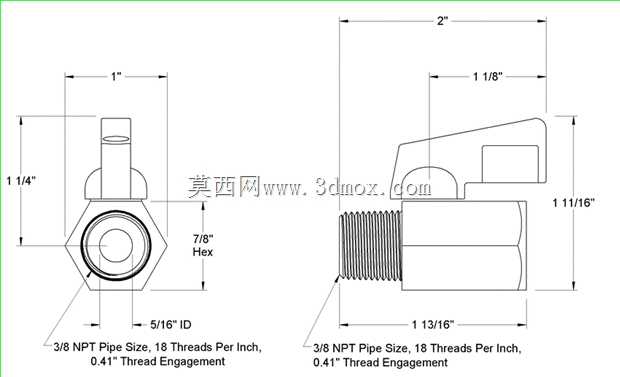

3/8英寸内外螺纹小型手动球阀结构

　　这款小型手动球阀在气动控制回路、小型给排水支路、低压流体输送场景中应用十分广泛，尤其适配紧凑型安装空间的流体通断控制需求，常见于小型空压机配套气路、实验台流体管路、家用净水设备支路、小型液压测试台的旁通回路中，承担手动快速切断或导通介质的功能，相比同通径的截止阀、闸阀，它的操作行程更短，仅需90度回转即可完成全开全关动作，操作人员无需反复旋转手轮，在需要频繁开关的支路中能大幅降低操作强度。从结构设计来看，这款阀采用1/4回转的经典球阀结构，一端设置3/8英寸外螺纹NPT凸台，另一端为3/8英寸内螺纹NPT端口，这种内外螺纹搭配的接口形式，在实际管路装配中灵活性极强，既可以直接拧入带有内螺纹的管路接头，也可以对接外螺纹的管路端头，

　　减少了管路装配中额外转换接头的使用，降低了管路泄漏点的数量。阀体采用六角结构设计，对边尺寸为7/8英寸，这个尺寸是经过实际装配验证的，既可以用普通活动扳手夹持拧紧，也适配标准规格的开口扳手、套筒工具，在狭窄的安装空间内，操作人员无需特殊工装即可完成阀体的拧紧固定，不会因为阀体外形无受力面导致装配打滑、损伤阀体表面。手柄部分采用黑色塑料材质，这种材质选择并非单纯为了降低成本，塑料手柄的绝缘特性可以在有防静电需求的气路场景中避免静电传导，同时塑料的握持摩擦力更大，即使操作人员手上沾有少量水、油污，也能稳定扳动手柄，不会出现滑脱的情况；手柄的造型做了加长力臂设计，在额定压力下开关阀门时，操作人员无需施加过大的握力即可完成动作，

　　同时手柄的限位结构直接集成在阀体上部，全开和全关位置都有明确的机械限位，操作人员扳动手柄到限位点即可确认阀门状态，无需额外观察阀位标识，在光线不佳的设备内部安装场景中，仅凭手感就能确认阀位，避免出现半开半关导致的介质节流、密封件冲蚀问题。从密封结构的设计逻辑来看，这类小型球阀的密封副通常采用软质密封材料，适配低压工况下的气体、清水、无腐蚀性轻质油品等介质，密封可靠性高，在额定工作压力范围内可以实现零泄漏，相比硬密封球阀，它的加工精度要求更低，制造成本更可控，适合民用、普通工业场景的大批量应用。在安装边界上，这款阀的整体轴向长度较短，外螺纹端的有效螺纹长度符合NPT螺纹标准的装配要求，内螺纹端的螺纹深度也满足标准拧入深度，安装时不需要预留过长的管路操作空间，在密集排布的阀岛、紧凑型设备的内部管路中，相邻阀门之间不会因为手柄转动出现干涉，扳动手柄时的转动半径经过优化，不会触碰周边的管路、电气元件，非常适合空间受限的集成式设备使用。在实际选型过程中，工程人员需要注意这款阀的通径匹配性，3/8英寸的通径适配流量不大的支路管路，不能用在主通路大流量场景中，否则会产生过大的管路压损，影响系统的介质输送效率；同时它的螺纹标准是NPT锥管螺纹，装配时需要注意和同标准的管路接头配合，不能强行和公制螺纹、G直管螺纹对接，否则会出现螺纹密封失效、介质泄漏的问题。从建模的细节来看，这款模型还原了阀体的六角棱边倒角、外螺纹的牙型轮廓、手柄的防滑结构、

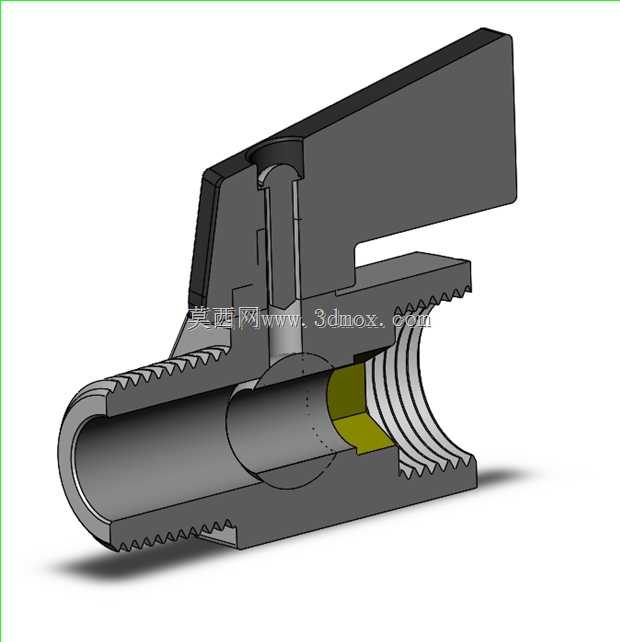

　　阀体和手柄连接部位的球面密封压盖结构，每一处细节都和实物的加工特征对应，比如六角头部的倒角是为了去除加工毛刺，同时避免装配时划伤操作人员的手部，外螺纹端的起始牙做了收尾处理，方便螺纹对接时的导入，不会出现螺纹错牙的情况。在气动系统中，这类小型球阀常安装在空压机的出口支路、气缸的前端控制气路、过滤减压阀的旁通位置，用于设备维护时切断气路，方便下游元件的更换维修，不需要把整个系统的压缩空气全部排空，减少维护时的气源浪费；在水路系统中，它可以用在小型设备的冷却水支路、净水设备的滤芯前后端，更换滤芯时关闭上下游阀门即可操作，不需要关闭总水阀，提升维护效率。阀体的材质可选黄铜或者钢制，黄铜材质的阀体耐腐蚀性更好，适合水介质、潮湿环境下的使用场景，钢制阀体的耐压强度更高，适合压力稍高的气动、液压支路使用，两种材质的阀体外形安装尺寸完全一致，选型时可以根据介质特性、工作压力灵活替换，不需要更改周边的管路安装空间。
