带液力耦合结构的破碎泵装配设计

　　在市政管网污泥处置、餐厨垃圾资源化处理、矿山选矿尾矿输送这类工况里，常规离心泵很容易被大粒径硬质杂物卡阻叶轮，或是长纤维物料缠绕泵轴造成过载停机，破碎泵就是针对这类痛点开发的专用流体输送设备，这套装配结构把前端破碎剪切功能和后端流体增压功能做了集成，同时匹配了液力耦合传动结构，能在负载突变时缓冲动力冲击，避免电机堵转烧损。从实际应用场景看，这类泵的安装位置通常在工艺流程的前端进料段，上游来的物料不需要提前经过格栅破碎，直接进入泵腔就能完成破碎+输送，能省去前端预处理设备的投入，也减少了管路堵塞的人工清掏频次，在餐厨垃圾处理线里，它能把混杂在浆料里的骨头、塑料块、餐厨纤维一次性剪切到3mm以下粒径，再泵送到后续的厌氧发酵罐；在市政排污系统里，它能直接切割污水中混杂的卫生巾、编织袋、树枝等杂物，避免下游管路、阀门的卡堵。

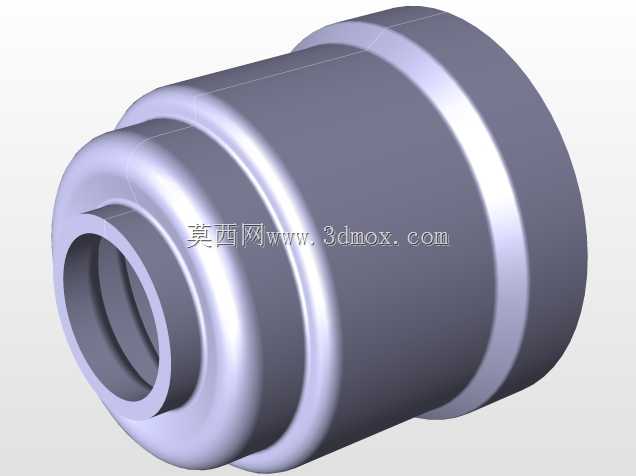

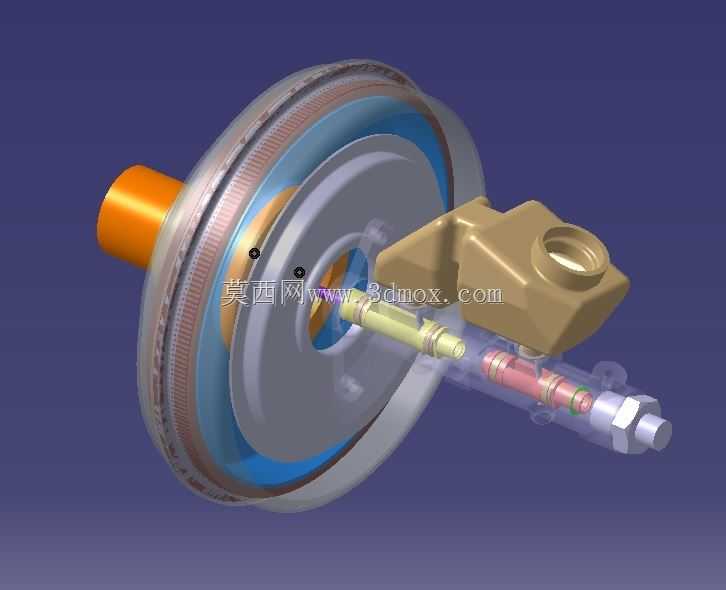

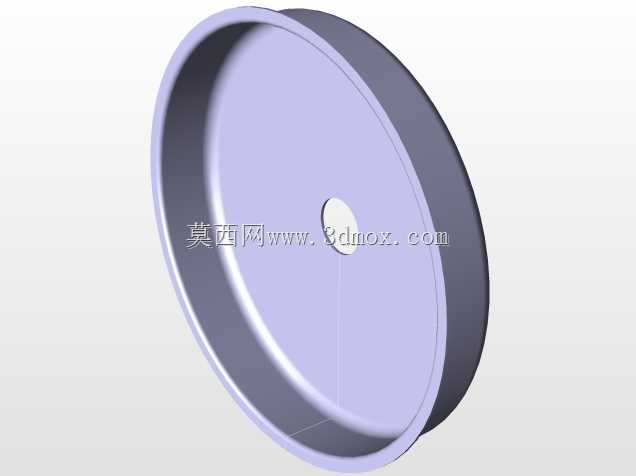

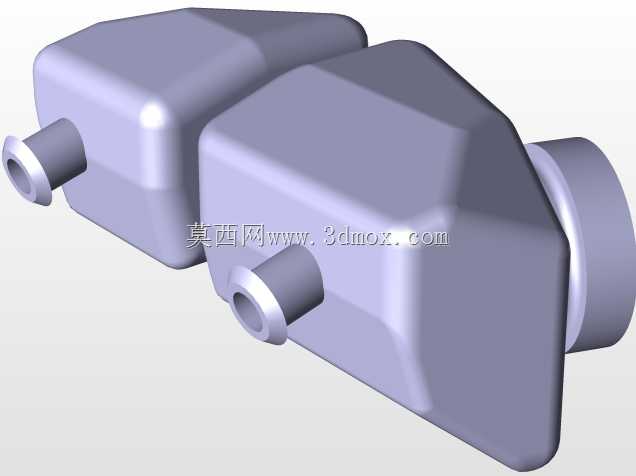

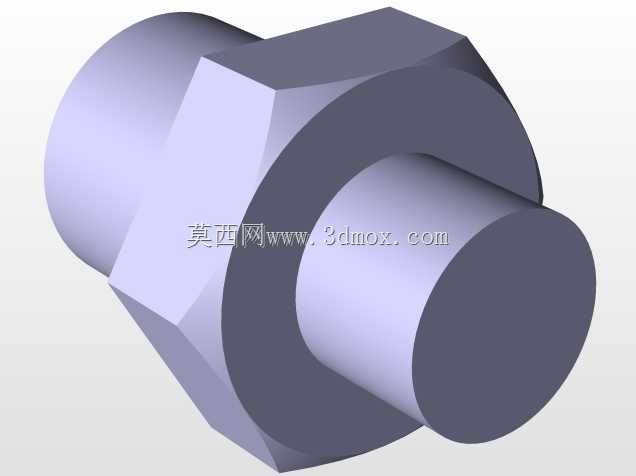

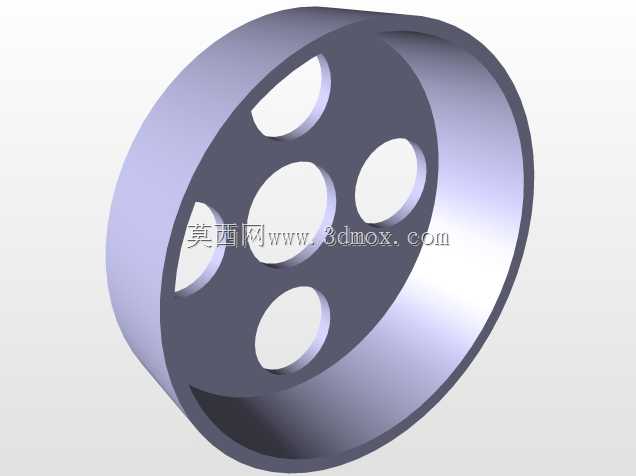

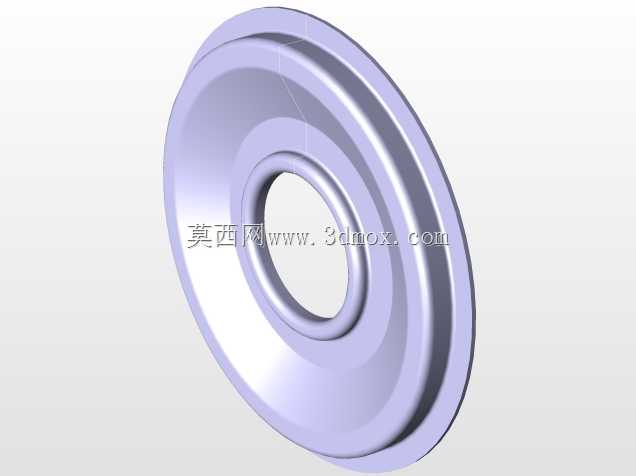

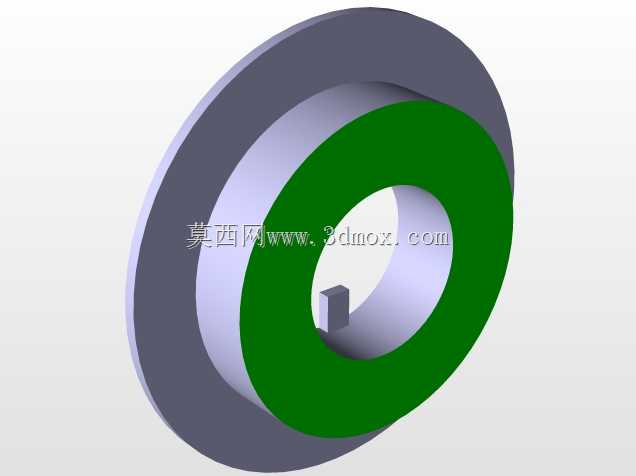

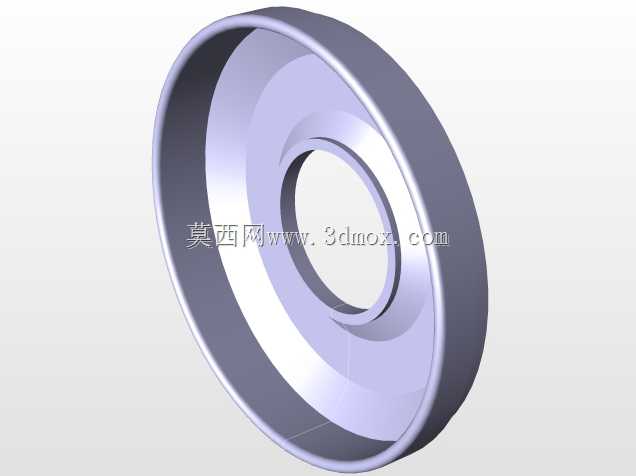

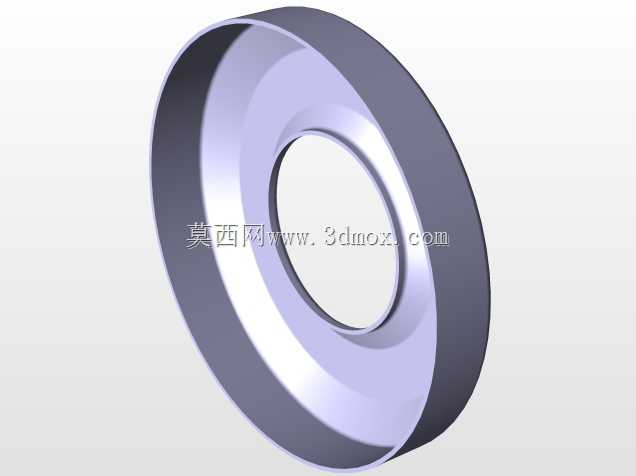

　　这套装配的功能特性可以拆成三个核心模块来看，最左侧的液力耦合轮是动力输入端，和驱动电机直连，泵轴和耦合轮之间没有刚性连接，靠腔体内的液压油传递扭矩，当泵端遇到硬质异物卡阻瞬间，耦合轮内部的油液会产生滑差，不会把冲击载荷直接传递到电机轴上，相当于自带过载缓冲的保护功能；中间的轴系组件集成了机械密封和轴承支撑，过流段的密封采用双端面机械密封结构，外接冲洗水接口，能避免输送的含固介质进入轴承腔造成磨损；右侧的泵头部分集成了旋转刀盘和固定刀组，叶轮旋转时，刀盘上的动刀和泵体入口处的定刀形成剪切副，所有进入泵腔的大尺寸物料都会先经过剪切破碎，再通过离心叶轮增压输出，出口的法兰接口采用标准PN16压力等级，能直接和常规工业管路对接，不需要额外做转接法兰。

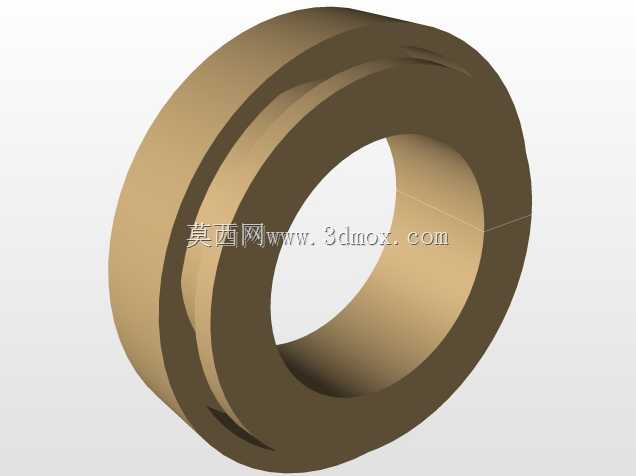

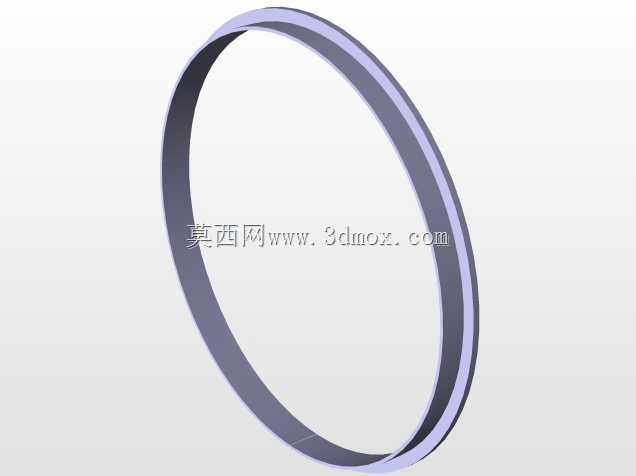

　　做这套装配设计的时候，最先要明确的是安装边界尺寸，液力耦合端的输入轴径要和常规Y系列电机的输出轴径匹配，整套泵组的安装底座螺孔间距要适配通用的混凝土基础预埋尺寸，泵体入口采用轴向水平进料结构，出口采用垂直向上结构，能减少进料时的流道阻力，也方便现场管路布置。设计过程中要重点校核几个配合间隙：动刀和定刀之间的剪切间隙要控制在0.2-0.5mm之间，间隙太大剪切效果差，长纤维容易拉扯缠绕，间隙太小则容易在装配时出现刀盘擦碰，运行时产生异响和磨损；液力耦合轮的内腔充油率要控制在70%-80%，充油太多会失去缓冲滑差的作用，充油太少则传递扭矩不足，高负载时会出现动力丢转；叶轮和泵体蜗壳之间的口环间隙要控制在0.3-0.6mm，兼顾容积效率和运行时的热膨胀余量，避免输送高温介质时口环抱死。

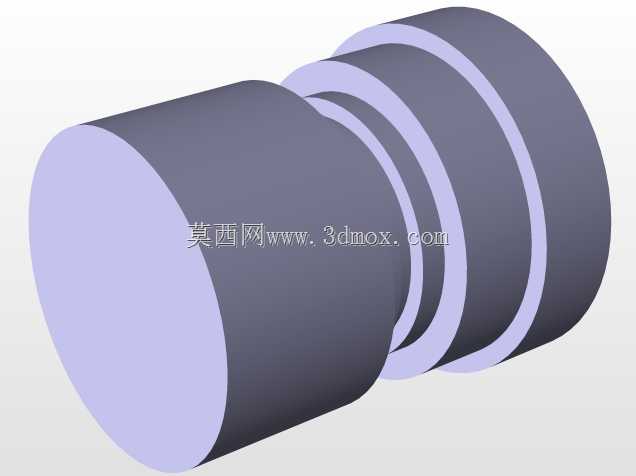

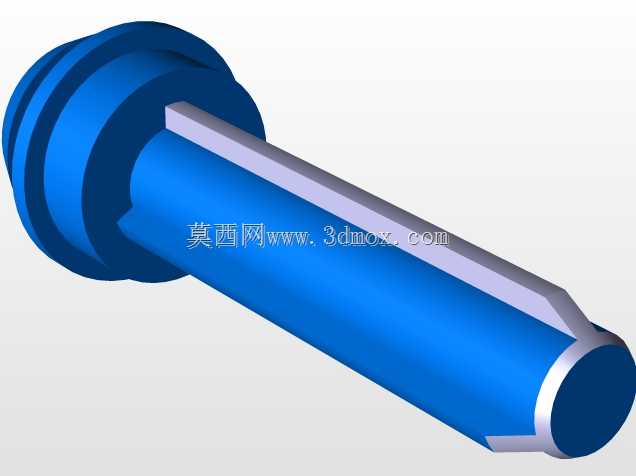

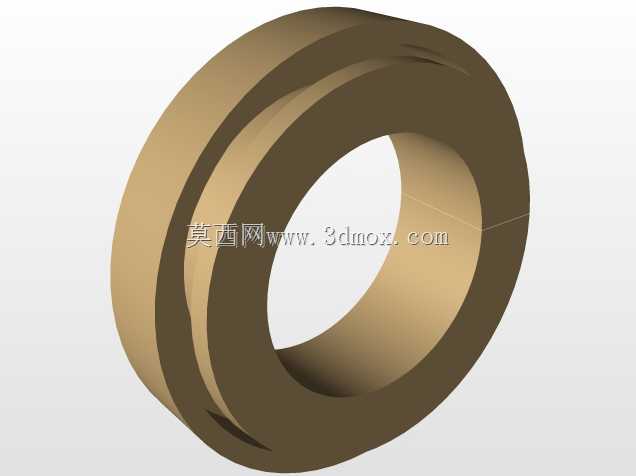

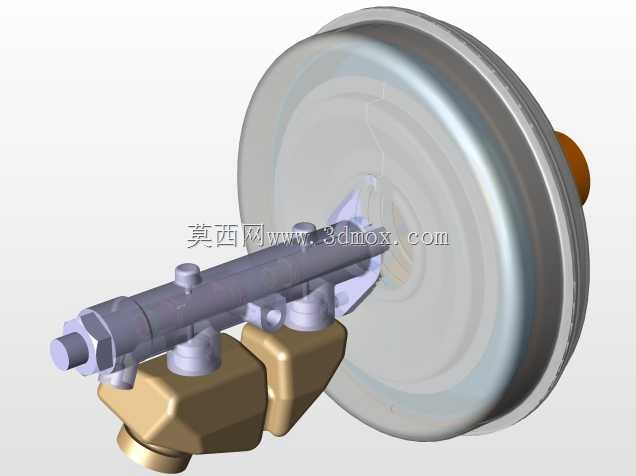

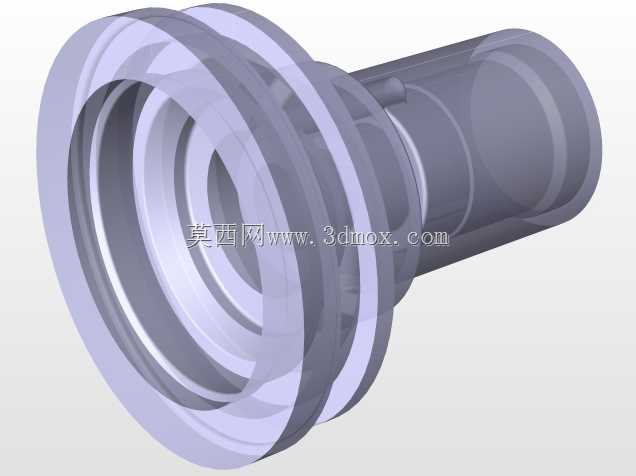

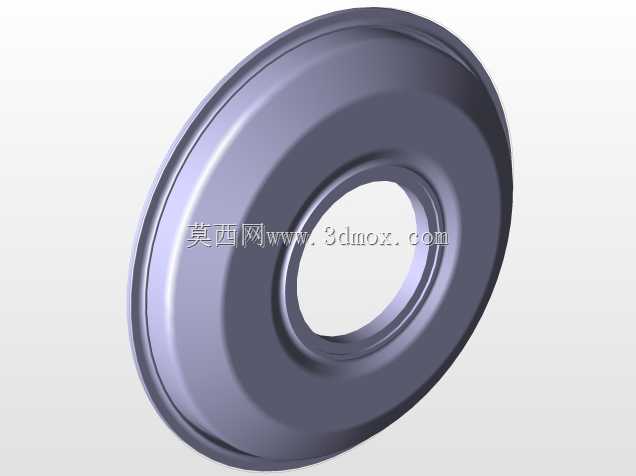

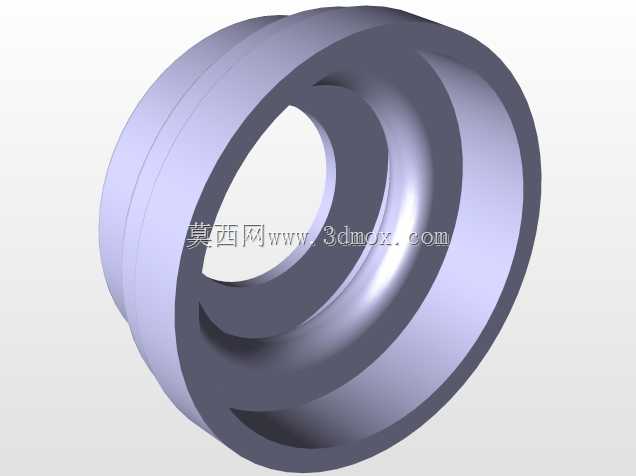

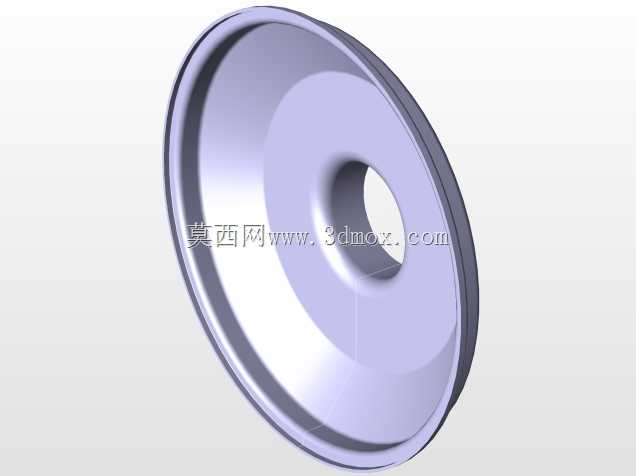

　　从结构装配逻辑看，整套结构采用轴向叠装的方式，从动力输入端到流体输出端依次是耦合轮壳体、耦合涡轮、泵轴、轴承座、机械密封腔、叶轮刀盘组件、泵体蜗壳、出口法兰段，所有旋转件都做了动平衡校正，平衡等级达到G6.3级，能满足1450rpm额定转速下的平稳运行要求，轴承选用深沟球轴承+推力球轴承的组合结构，既能承受径向的叶轮载荷，也能承受泵入口正压或负压产生的轴向力，机械密封的冲洗水接口设置在密封腔的正上方，冲洗水压力要比泵腔工作压力高0.1-0.2MPa，保证密封端面始终有洁净的水膜润滑，避免固体颗粒进入密封摩擦副造成密封失效。在实际选型匹配时，要根据输送介质的含固率、固体颗粒硬度、输送扬程来调整刀盘的材质和叶轮的流道宽度，输送含硬质石英砂的尾矿浆时，刀盘和叶轮要采用高铬铸铁材质，硬度达到HRC60以上，提升耐磨性能；输送餐厨垃圾这类腐蚀性介质时，过流部件要采用双相不锈钢材质，避免酸性介质造成的点蚀。整套装配的外形尺寸在径向方向以泵轴为中心，最大回转半径不超过350mm，轴向总长度控制在800mm以内，能适配常规的窄幅安装空间，不需要额外做设备基础的拓宽改造，进出口的法兰尺寸匹配DN100的通径，额定流量能达到100m³/h，满足大多数中小流量固液输送工况的使用需求。
